作者: sonicxz 时间: 2008-9-11 12:10
老实说，这电源也就600－700W的水准

作者: 蒋PJ 时间: 2008-9-11 12:16
难道说是虚标了吗?

作者: zchu 时间: 2008-9-11 12:19
大眼回去结婚了，要13号之后才能回。

作者: interleave 时间: 2008-9-11 12:19
我记得1000W的至宝比这个长吧:wacko:
像是600W的换标签了{mellow:]

[ 本帖最后由 interleave 于 2008-9-11 12:20 编辑 ]

作者: 蒋PJ 时间: 2008-9-11 12:19
那要恭喜他了,嘿嘿~!

作者: lirye 时间: 2008-9-11 12:21
这个如果是1000W，我直接吃了。

作者: 蒋PJ 时间: 2008-9-11 12:22
这个是TT的850W电源介绍,用了一样的VIKING B2变压器,内部结构相似
http://article.pchome.net/content-173372.html

作者: 蒋PJ 时间: 2008-9-11 12:36
http://bbs.pcpop.com/080317/1640140.html 这个是至宝代工的TOP 700W电源

作者: 蒋PJ 时间: 2008-9-11 12:38
http://www.tomshardware.tw/1333,review-1333-2.html 这个是TOM评测的TOPOWER代工1000W电源,变压器不同,电容不同,都用双份.

作者: tomcat1983 时间: 2008-9-11 12:44
xd怎么样我也想入一个

作者: 蒋PJ 时间: 2008-9-11 12:51
http://group.zol.com.cn/2/35_10010.html 个人安钛克1000W电源暴力拆解！怎么现在GZ都是和我一样的菜鸟吗?

作者: 蒋PJ 时间: 2008-9-11 12:57

原帖由 tomcat1983 于 2008-9-11 12:44 发表
xd怎么样我也想入一个

680I板
U 2140 OC 3.0G
内存2GX2 1000
硬盘ES2 500G ST80G
显卡 8600GT 512M

散热不好,用OCCT软件测试,U超频在3.0G OCCT总报U过热,停下来,8分钟内,12V,5V全是直线图,3.3V有小波动,测试时间不满30分钟,不知道要开空调能不能测满30分钟
主板 ESET显示一样12V 12.03V 5V 5.03V 3.3V 3.26V

[ 本帖最后由蒋PJ 于 2008-9-11 12:58 编辑 ]

作者: 蒋PJ 时间: 2008-9-11 20:02
OCCT 测试结果,还是CPU过热停了步过这次坚持了21分钟,看测试结果[attach]919988[/attach][attach]919989[/attach][attach]919990[/attach][attach]919991[/attach]

作者: 蒋PJ 时间: 2008-9-11 21:22
GZ就没高手了吗?

作者: niver2002 时间: 2008-9-11 21:32

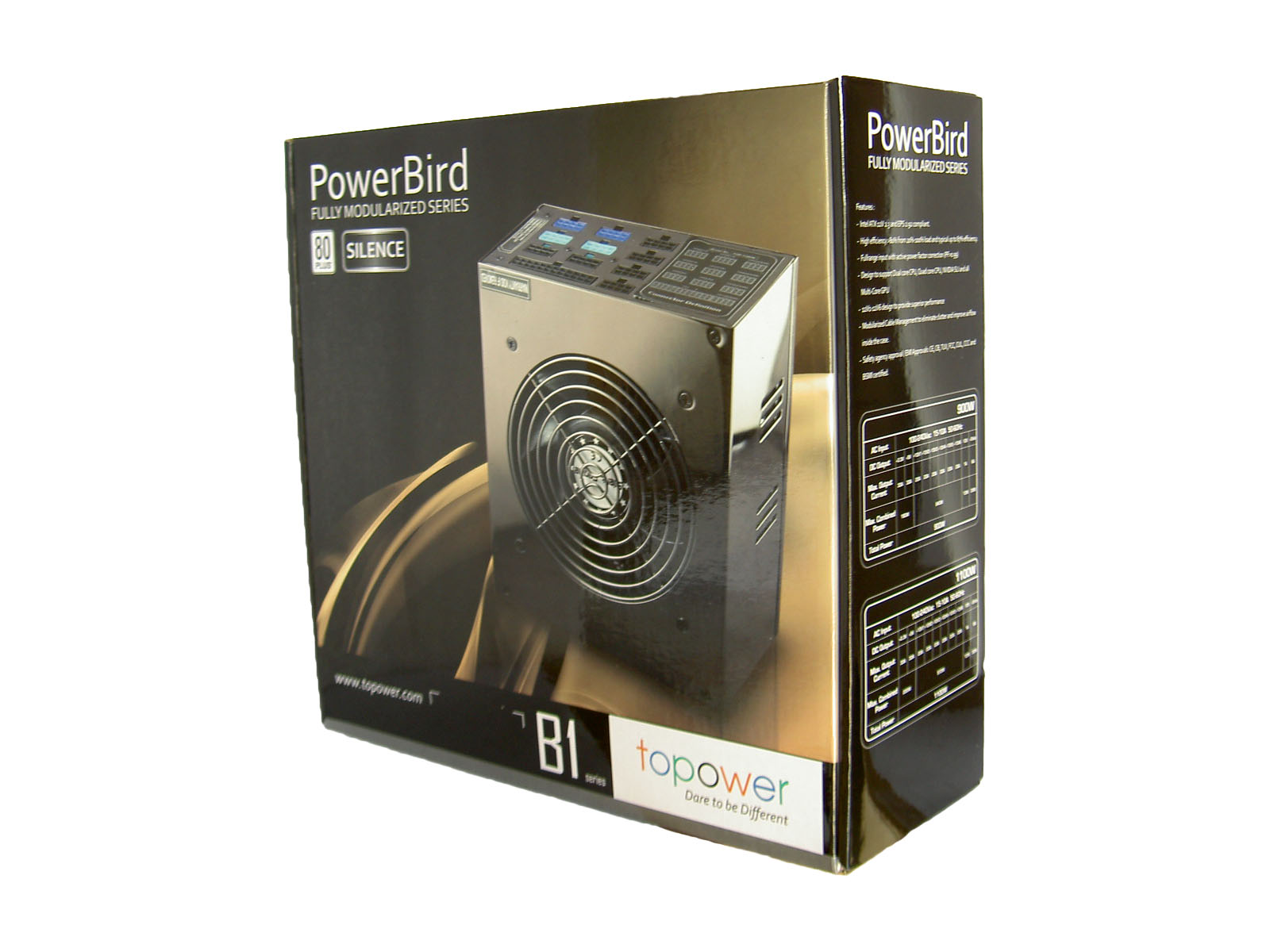

http://www.newegg.com/Product/Product.aspx?Item=N82E16817342009
真品topower 1000W

作者: niver2002 时间: 2008-9-11 21:34

作者: niver2002 时间: 2008-9-11 21:36
上当的一大片。。。

作者: niver2002 时间: 2008-9-11 21:38
为什么现在的人买电源连原装货都不对比一下。。。

作者: max3396 时间: 2008-9-11 21:40
忍住了{blush:]

作者: niver2002 时间: 2008-9-11 21:41

从这个电路图看来我觉得电路板应该是改过，那个大线圈的位置原来应该是上电容的吧。

作者: niver2002 时间: 2008-9-11 21:53
为什么我总觉得像全汉。。。。。

作者: 灰大狼 时间: 2008-9-11 21:59
板子肯定改过！这个用料上不到1KW！！
能稳定输出1KW估计连GZ很多高人连我这个菜鸟都要把这电源生吃了！

作者: niver2002 时间: 2008-9-11 22:04
还是上面那个图，前面的小电感原来是个变压器，不知道为什么也改了。

作者: 7769706 时间: 2008-9-11 22:05
这个价有太多选择了

作者: niver2002 时间: 2008-9-11 22:07

作者: niver2002 时间: 2008-9-11 22:07
很艰难找到个类似的设计，小变压器改成线圈，电源被去掉，这个才是topower 500w的电源。

作者: ronliang 时间: 2008-9-11 22:13
实在是太糟糕了。真的没有必要在意1000这个数字。
600大洋买这个1000W也绝对不是什么实惠之选。

作者: niver2002 时间: 2008-9-11 22:14
我觉得这个电源大概是400w的样子，没改之前，被店家改成这样能不能到400很难说了。

作者: ronliang 时间: 2008-9-11 22:17

原帖由 niver2002 于 2008-9-11 22:07 发表
很艰难找到个类似的设计，小变压器改成线圈，电源被去掉，这个才是topower 500w的电源。

至宝产的东西，各批之间的差别还是挺大的。
千奇百怪。500W的也有双变压器的产品。
1000W的也有这样寒酸的。估计仅仅是用了几个指标大的管子而已。比FSP还大胆。。
对于至宝的东西，经常说不清道不明，也只有外观不错，价格不错可以一提了。

作者: ronliang 时间: 2008-9-11 22:21

原帖由 niver2002 于 2008-9-11 22:14 发表
我觉得这个电源大概是400w的样子，没改之前，被店家改成这样能不能到400很难说了。

未必是店家改的，有人曾经找到照片，至宝的900W，非常真，外面箱子、工具、线材特别精致，
内部也跟这个1000W差不多。
恐怕出场就是这样。

作者: niver2002 时间: 2008-9-11 22:24
我觉得这个和topower本身无关，其实自己taobao一下就能看出问题。
http://auction1.taobao.com/aucti ... 45adc193a2382.jhtml
这个250的和那个600的应该就是一个东西。

作者: niver2002 时间: 2008-9-11 22:25
外面箱子，工具，线材，都是内地加上去的，topower的东西在大陆非常乱，Maxpower那种根本就不是topower。

作者: niver2002 时间: 2008-9-11 22:35

再说，topower早就换商标了。。。。

作者: niver2002 时间: 2008-9-11 22:40
想想就知道，电源运输都是飘洋过海的，体积越小运费越低，怎么可能给你来个超浪费空间的不规则包装，都是后期加上去的。

作者: niver2002 时间: 2008-9-11 22:42
不能说是漂洋了，现在都是国产，陆运了。。。

作者: 想换超人 时间: 2008-9-11 22:44

原帖由 niver2002 于 2008-9-11 21:38 发表
为什么现在的人买电源连原装货都不对比一下。。。

确实很奇怪，我也关注过这款电源，官方网站上的1000W和5、6百的这款铭牌就不一样
但是国内卖接近2K的至宝正货和官网上的也不一样，却和这款5、6百的一模一样，比如易讯商城就在卖
我给易讯商城打电话确认，说是上海富锦代理的，绝对正货，但铭牌为什么对不上就无法给我答复了
确实很蹊跷啊。。。

[ 本帖最后由想换超人于 2008-9-11 22:47 编辑 ]

作者: niver2002 时间: 2008-9-11 22:45
反正现在国内能买得topower都是这个东西，不用想了。。

作者: 蒋PJ 时间: 2008-9-11 23:10

原帖由 niver2002 于 2008-9-11 21:34 发表

图里这个变压器组块是半矫的吧? 现在高端的应该是改用正激的了,不是在一个直线上的组成,那两个也是低能电容

作者: 蒋PJ 时间: 2008-9-11 23:12

原帖由 niver2002 于 2008-9-11 22:07 发表

这个结构感觉比较对

作者: happypunisher 时间: 2008-9-11 23:17
提示: 作者被禁止或删除内容自动屏蔽

作者: 蒋PJ 时间: 2008-9-11 23:35
因为便宜,呵呵~!

作者: 890009 时间: 2008-9-11 23:41
老实说，我不信这是正品1000W

作者: ronliang 时间: 2008-9-11 23:50

原帖由 niver2002 于 2008-9-11 22:25 发表
外面箱子，工具，线材，都是内地加上去的，topower的东西在大陆非常乱，Maxpower那种根本就不是topower。

但是东西却是原厂的东西。
而且是媒体的厂商稿。。。

作者: ronliang 时间: 2008-9-11 23:55

原帖由 niver2002 于 2008-9-11 22:35 发表

再说，topower早就换商标了。。。。

用换标这个办法评价网上这些来路的电源未必严谨。
人家也没说是近期出货的电源。

确实是有很大改标的可能倒是。
但也有很大的可能是厂商本来就这么出的。

作者: ronliang 时间: 2008-9-11 23:58

原帖由 想换超人 于 2008-9-11 22:44 发表

确实很奇怪，我也关注过这款电源，官方网站上的1000W和5、6百的这款铭牌就不一样
但是国内卖接近2K的至宝正货和官网上的也不一样，却和这款5、6百的一模一样，比如易讯商城就在卖
我给易讯商城打电话确认，说是 ...

确实是。型号的表示方法，以其铭牌的其他地方和Topower一般的电源型号很不一样。

作者: ronliang 时间: 2008-9-12 00:00

原帖由 蒋PJ 于 2008-9-11 23:10 发表

图里这个变压器组块是半矫的吧? 现在高端的应该是改用正激的了,不是在一个直线上的组成,那两个也是低能电容

可不是半桥。。。。
至于低能电容。。。:funk:

作者: 蒋PJ 时间: 2008-9-12 00:36
http://xfastest.com/viewthread.php?tid=2150 看似像1000W的设计模块,至于那个低能电容是2个1200UF 200V的

作者: gzcjb 时间: 2008-9-12 00:38
我说实话也关心过这个电源,于是直接到http://www.topower.com/

看能不能找到一样的,可惜没找到,所以就没买了.:rolleyes:

作者: Travis 时间: 2008-9-12 01:08
标题: 回复 40# 蒋PJ 的帖子
这个是正激的千瓦级电源，主变压器用了两个。
27楼那个，还有很多xbitlabs测试过的，Tagan和OCZ两三年前常见的，工包和二手市场常见的日本品牌电源，以及国内媒体刚刚开始吹的400~600W的，那些个Topower大部分是半桥的。

顶楼那个1000W电源和某个商家在各个论坛贴的‘轰出蘑菇云’系列软文里的所谓MaxInPower 900W内部一样，不过看设计，乐观一点也就顶到800W左右，可能在600~700W还是个不错的东西，到了800W~1000W就沦为全汉第五元素/EVEREST的表现了

对了，什么是低能电容？什么是变压器组块？什么是1000W的设计模块？

[ 本帖最后由 Travis 于 2008-9-12 01:18 编辑 ]

作者: 蒋PJ 时间: 2008-9-12 01:48
1000W的电源设计模块,我看到网上给出主要有3种,
第一个，典型的是，较普通的单变压器方案

第二个，典型的是，双变压器，完全独立的两路12V。

第三个，也是单变压器，但3.3V和5V由12V DC-DC生成

[ 本帖最后由蒋PJ 于 2008-9-12 01:50 编辑 ]

作者: 蒋PJ 时间: 2008-9-12 09:53
现在觉得看电源内部已经看不出来了,这个1800大洋ANTEC安钛克1000W电源,乐观也就最多是600~800w的水平
原贴http://group.zol.com.cn/2/35_10010.html 我昨天发邮件到至宝的企业邮箱里,希望他们可以解答.

[ 本帖最后由蒋PJ 于 2008-9-12 09:56 编辑 ]

作者: 想换超人 时间: 2008-9-12 09:56
我觉得如果这个电源真实的输出能力可以稳定到700-800W，这个价钱还算凑合了，就怕转换效率太低，费电就得不偿失了。
楼主的配置并不高，消耗不了多少电，如果用1000W电源，转换效率更重要。

作者: 蒋PJ 时间: 2008-9-12 09:59
如果是真的至宝的话,TOP-1000是通过80PLUS 12V 2.91标准的,我在此标准的文件里找到了这个型号,不过你说的也是我担心的问题.我E MIAL至宝了,希望他们会回复我

作者: phenix1981 时间: 2008-9-12 10:36
http://www.xtremesystems.org/forums/showthread.php?t=136154

作者: tootoo 时间: 2008-9-12 12:38

作者: ronliang 时间: 2008-9-12 13:51

原帖由 蒋PJ 于 2008-9-12 09:53 发表
现在觉得看电源内部已经看不出来了,这个1800大洋ANTEC安钛克1000W电源,乐观也就最多是600~800w的水平
原贴http://group.zol.com.cn/2/35_10010.html 我昨天发邮件到至宝的企业邮箱里,希望他们可以解答.

你举这个例子干啥。和至宝根本没关系。
图片里面是enhance的1000W方案。结结实实的1000W输出能力，评测到处都是。
虽然没有同是enhance的双变压器方案优秀，但也是个好电源。比TOP双变压器的1000W还要优秀。
居然还“乐观也就最多是600~800w的水平”。。。

作者: 蒋PJ 时间: 2008-9-12 14:16

原帖由 ronliang 于 2008-9-12 13:51 发表

你举这个例子干啥。和至宝根本没关系。
图片里面是enhance的1000W方案。结结实实的1000W输出能力，评测到处都是。
虽然没有同是enhance的双变压器方案优秀，但也是个好电源。比TOP双变压器的1000W还要优秀。
...

那请问,这个enhance的1000W的用料比手上的至宝还要差,至少至宝用的变压器是业内最好级别的VIKING B2了,电容也是400V 560UF的,用料来看还是至宝好!所以已经没发从中看了结构了.

作者: Travis 时间: 2008-9-12 16:09
标题: 回复 59# 蒋PJ 的帖子
什么是业界最好级别VIKING B2？
低能电容，变压器组块，设计模块，书袋乱蹦，你真的懂你自己在说什么么？

[ 本帖最后由 Travis 于 2008-9-12 16:11 编辑 ]

作者: ronliang 时间: 2008-9-12 16:13

原帖由 蒋PJ 于 2008-9-12 14:16 发表

那请问,这个enhance的1000W的用料比手上的至宝还要差,至少至宝用的变压器是业内最好级别的VIKING B2了,电容也是400V 560UF的,用料来看还是至宝好!所以已经没发从中看了结构了.

“至宝用的变压器是业内最好级别的VIKING B2了“这句话一点边都不贴。业界最好的变压器岂能用在这类民用ATX电源上。
这个编号怎么就成了业界最好了。
电容的大小要看设计，要和别的功率元件作整体考虑。和功率又不是以一对一应关系。何况人家是日立，至宝这是CapXon。
“这个enhance的1000W的用料比手上的至宝还要差”，这句话更快成笑话了。益衡的这个1000W用料可比这个很寨的topower要好的多。何况益衡这个方案更大的优势在于方案本身的技术优势。

[ 本帖最后由 ronliang 于 2008-9-12 16:14 编辑 ]

作者: phenix1981 时间: 2008-9-12 16:47
Dual main transformers
Balance load sharing
Best for high watt design
12V generted from both transformers
关键是官网上有这么一句话

作者: 21itpro 时间: 2008-9-12 19:35

原帖由 Travis 于 2008-9-12 16:09 发表
什么是业界最好级别VIKING B2？
低能电容，变压器组块，设计模块，书袋乱蹦，你真的懂你自己在说什么么？

呵呵，路过路过！

作者: niver2002 时间: 2008-9-12 19:57
。。。。。。。。。。看来搂住是被卖家完全忽悠了。。。

作者: iMacPower 时间: 2008-9-12 20:04
至宝？

怎么看怎么像至尊宝

作者: nowzki 时间: 2008-9-12 23:21

原帖由 蒋PJ 于 2008-9-11 23:10 发表

图里这个变压器组块是半矫的吧? 现在高端的应该是改用正激的了,不是在一个直线上的组成,那两个也是低能电容

这是典型双变压器的正激动结构啊，益衡有名的方案之一啊

作者: ronliang 时间: 2008-9-13 00:33

原帖由 nowzki 于 2008-9-12 23:21 发表

这是典型双变压器的正激动结构啊，益衡有名的方案之一啊

这又是啥啊...:funk:

分辨益衡和Topower就这么难么？

作者: nowzki 时间: 2008-9-13 07:43

原帖由 ronliang 于 2008-9-13 00:33 发表

这又是啥啊...:funk:

分辨益衡和Topower就这么难么？

不好意思，我刚才翻看你的电源入门三连弹才知道这是我粗心，谢谢你帮我指出错误，我以后不会犯啦

作者: 蒋PJ 时间: 2008-9-13 10:54
我昨天收到了至宝的官方回复了,在看了我给他们发送的淘宝上图片后,至宝技术部门已经承认是的确是自己的电源,只不过这是给合作伙伴测试的样品.东西是对的,这应该是没有错了.
[attach]920743[/attach]

http://auction1.taobao.com/auction/item_detail-0db1-74e18c5ac949d0bfee99328298966c38.jhtml我是提供的这家的电源图

[ 本帖最后由蒋PJ 于 2008-9-13 11:44 编辑 ]

作者: Travis 时间: 2008-9-13 11:41
标题: 回复 69# 蒋PJ 的帖子
原来是样机而不是最终款
你问他这台电源的型号是不是TOP-1000W，能不能达到标签上所说的1000W输出，还是商家自己贴了个假标

作者: 蒋PJ 时间: 2008-9-13 11:51

原帖由 Travis 于 2008-9-13 11:41 发表
原来是样机而不是最终款
你问他这台电源的型号是不是TOP-1000W，能不能达到标签上所说的1000W输出，还是商家自己贴了个假标

我是把上面淘宝的图全提供给至宝技术的,带2个问题,一个是,真假,一个是,是否是1000W电源

[ 本帖最后由蒋PJ 于 2008-9-13 12:02 编辑 ]

作者: 蒋PJ 时间: 2008-9-13 11:55
至宝的技术感觉比国内的某些负责,我昨天中午发出的,马上就回我了,赞一下~!

作者: Travis 时间: 2008-9-13 11:56
Can it deliver its labeled 1000W output?

作者: sonicxz 时间: 2008-9-13 12:08

原帖由 niver2002 于 2008-9-11 22:04 发表
还是上面那个图，前面的小电感原来是个变压器，不知道为什么也改了。

现在那个也是变压器，节约成本，改成这种了，后面那个是主动PFC电容，其实也可以理解为电感

作者: 蒋PJ 时间: 2008-9-13 12:09

原帖由 Travis 于 2008-9-13 11:56 发表
Can it deliver its labeled 1000W output?

I sent your question to topower teah again,just.today is weekend ,I think need wait some time.

作者: sonicxz 时间: 2008-9-13 12:11
这种电源我也不说什么了，从变压器，PFC到高抵压滤波电容，识货的一看就明白了

作者: qixingkeji 时间: 2008-9-13 12:18
标题: 智能静音，至宝电源！

原帖由 蒋PJ 于 2008-9-13 11:55 发表
至宝的技术感觉比国内的某些负责,我昨天中午发出的,马上就回我了,赞一下~!

顶。。。我卖至宝的全新行货！哈哈，，，，，

作者: 蒋PJ 时间: 2008-9-13 12:20
不管怎么说,东西确实是便宜的,一分价格一分货.而80PLUS EPS12V Ver. 2.91 电源规范的文件里有这个TOP -1000W的认证.能达到以下的功能个人以为过得去了. 东西看内部的做工工艺就是手工的,确实不如台达好,台达估计机器人化的了,服务器的用料也很足.

http://www.80plus.org/manu/psu/psu_reports/Topower_TOP-1000_1000W_80PLUS_Report.pdf

2.符合EPS12V Ver. 2.91 / ATX12V Ver. 2.3 电源规范；
6.专利Turbo Power切换钮，换至SLI/CROSSFIRE模式时，可以将多组12V电流全力支持高负载的双显示卡运作，同时也避免发生超过INTEL所规范的每组12V电流限制，导致过电流保护模式启动，影响显示卡的3D效能表现；
7.主动式PFC；
8.通过CCC、CE、FCC、CUL、BSMI、CB、TUV安规及检磁认证；
9.超高用电效率，满载时可达 84% ，省电又不产生多余热能

[ 本帖最后由蒋PJ 于 2008-9-13 12:34 编辑 ]

作者: Travis 时间: 2008-9-13 12:28
标题: 回复 78# 蒋PJ 的帖子
不存在80Plus EPS12V 2.91规范的认证
80Plus认证是80Plus认证
EPS12V 2.91规范是另一个东西——而且是指导，不是认证

作者: Travis 时间: 2008-9-13 12:29
标题: 回复 74# sonicxz 的帖子
如果你说的是楼主那个TOP-1000W或者网上流传的MaxInPower 900W的图里PFC部分那个灰绿色磁芯的电感
那个是PFC电感，一般不做成变压器的形状。靠近插座一侧深绿色磁芯的电感是EMI电路的共模电感，有的用环形磁芯，有的用变压器形状的磁芯。

作者: qixingkeji 时间: 2008-9-13 12:32
标题: 智能静音，至宝电源！
我刚看过图片，东西的确是至宝的，不管是至宝自有的还是OEM的，单看接口线材，就是独一无二的！顶了，！可惜怎么这样贱卖！

作者: 蒋PJ 时间: 2008-9-13 12:35

原帖由 Travis 于 2008-9-13 12:28 发表
不存在80Plus EPS12V 2.91规范的认证
80Plus认证是80Plus认证
EPS12V 2.91规范是另一个东西——而且是指导，不是认证

这为达达说的是

作者: 蒋PJ 时间: 2008-9-13 12:41
大家讨论这么多了,从各方XD那学到不少东西了,是有收获,本人的确是个中菜鸟而已~!

作者: ronliang 时间: 2008-9-13 13:12

原帖由 蒋PJ 于 2008-9-13 12:20 发表
不管怎么说,东西确实是便宜的,一分价格一分货.而80PLUS EPS12V Ver. 2.91 电源规范的文件里有这个TOP -1000W的认证.能达到以下的功能个人以为过得去了. 东西看内部的做工工艺就是手工的,确实不如台达好,台达估计机 ...

这里80plus的明显是18楼那张图。
那才是现在一般说的TOP-1000W这个型号的东西。

至于一楼taobao贴的那张，居然主动PFC被动PFC共用PCB。
两个大电感的固定太过随便。
说做工非常山寨一点都不委屈它。至于至宝承认是自己出的样品，那就更没的说了。
相对实际上很糟糕的做工和用料，工包的来源，价格哪里便宜了。

作者: workwork 时间: 2008-9-13 13:27
提示: 作者被禁止或删除内容自动屏蔽

作者: Travis 时间: 2008-9-13 13:39
标题: 回复 85# workwork 的帖子
三个变压器分别是主变压器、驱动变压器和待机变压器，这样是两大一小呈一条线，是半桥的特征。
而大功率电源如果把一个主变压器分成两个并联，就是两个大小差不多的大变压器，旁边一个小的待机变压器。

作者: workwork 时间: 2008-9-13 14:00
提示: 作者被禁止或删除内容自动屏蔽

作者: Travis 时间: 2008-9-13 14:55
标题: 回复 87# workwork 的帖子
关于主变压器上的VIKING字样
CWT电源的变压器上就有VIKING字样，而CWT的变压器是自产的。
变压器尺寸和电源的开关频率也有关系，所以不能一概而论。
电源的散热片用铝足以满足性能要求，铜加铝的话，铜铝接触界面上还有热阻呢。

作者: 蒋PJ 时间: 2008-9-13 15:14

原帖由 Travis 于 2008-9-13 14:55 发表
关于主变压器上的VIKING字样
CWT电源的变压器上就有VIKING字样，而CWT的变压器是自产的。
变压器尺寸和电源的开关频率也有关系，所以不能一概而论。
电源的散热片用铝足以满足性能要求，铜加铝的话，铜铝接触界面 ...

看过主变压器上有TOP的字样,估计也是至宝自产.

作者: 蒋PJ 时间: 2008-9-13 15:16

原帖由 ronliang 于 2008-9-13 13:12 发表

这里80plus的明显是18楼那张图。
那才是现在一般说的TOP-1000W这个型号的东西。

至于一楼taobao贴的那张，居然主动PFC被动PFC共用PCB。
两个大电感的固定太过随便。
说做工非常山寨一点都不委屈它。至于至 ...

这位XD,不懂就不要装懂,无知不是错,错的是不要装懂.
"居然主动PFC被动PFC共用PCB"这个说法很有创意?你是说台达的结构吧?以这个为标准,有几个1000W的电源能符合

[ 本帖最后由蒋PJ 于 2008-9-13 15:31 编辑 ]

作者: 想换超人 时间: 2008-9-13 16:30
还真是至宝的东西？
不知道稳定输出能达到多高。

作者: Travis 时间: 2008-9-13 16:37
标题: 回复 90# 蒋PJ 的帖子
是你没仔细看。
图上主动PFC电感下方的PCB，注意看有两种焊点和对应的元件轮廓标示
长条外形的是给主动PFC准备的PFC电感轮廓，电感焊在上面了
而同一个位置白色圆圈和中间的两个焊点标志着高压滤波电容，
也就是说拿掉PFC电感还有第二个电容的焊位，这显然是给被动PFC、两个电容的方案准备的。
所以这个电源的PCB确实是主动和被动PFC共用。
主动PFC和被动PFC共用PCB的做法还有很多牌子，比如航嘉冷静王系列，比如酷冷的魔石系列，比如Topower某个比较老的半桥结构，比如Wintech某个半桥结构，有的是把主动PFC做在小板上当个补丁放进电源，有的是在PCB上预留了主动PFC电感、开关管和控制芯片的焊位。

无知不是错，错的是不要装懂，我想你在说‘变压器组块’、‘低能电容’的时候最好把这句话放在心里。

作者: Travis 时间: 2008-9-13 16:47

原帖由 niver2002 于 2008-9-11 22:25 发表
topower的东西在大陆非常乱，Maxpower那种根本就不是topower。

忽然想到一个很有意思的问题，如果所有标MaxInPower的电源实际上都是Topower的一些样品，那这批东西究竟有多大量？
另外，那位在易讯问过Topower行货来历的兄弟能不能把了解到的情况汇个总发一下，让我们看看Topower在国内的行货和工包究竟是个什么情况？

作者: Travis 时间: 2008-9-13 16:50
标题: 回复 33# niver2002 的帖子
P5结尾那个系列是半桥的，有个三四年历史了吧，太老了。

作者: 蒋PJ 时间: 2008-9-13 16:57

原帖由 Travis 于 2008-9-13 16:37 发表
是你没仔细看。
图上主动PFC电感下方的PCB，注意看有两种焊点和对应的元件轮廓标示
长条外形的是给主动PFC准备的PFC电感轮廓，电感焊在上面了
而同一个位置白色圆圈和中间的两个焊点标志着高压滤波电容，
也就是 ...

不想说什么了,自己看我所指出说的话,最讨厌这种信口雌黄的人士,
[attach]920864[/attach]

变压器组块,是我电源英文网站里直译出来的:内部变压器部分主要有由双主变压器,和单主变压器,和.......组成的两种

还有就是电容,和560UF 400V比,1000UF 200V不算低能算什么?

不知道我所说的东西算不算触犯了什么电子术语吗?

[ 本帖最后由蒋PJ 于 2008-9-13 16:59 编辑 ]

作者: Travis 时间: 2008-9-13 16:59
标题: 回复 95# 蒋PJ 的帖子
完全是不知所云的叫法。
你不懂为什么是共用PCB，可以问，胡乱得出信口雌黄的结论，只能暴露你自己的无知
——当然，你已经暴露的足够多了。
为什么是共用PCB我已经解释得够多，懂的人已经能理解为什么。
跟你讲这些可能还不如PCPOP讲‘业界顶级的VIKING B-2变压器’更能让你接受。
如果你确实抱着学习知识的态度到论坛上来讨论，最好把你之前学的一些junk都扔掉，好好从几篇基础知识学起。

两个200V 1000uF电容串联是多少V多少uF，你可以用中学物理算一下，然后再看是不是低能。

[ 本帖最后由 Travis 于 2008-9-13 17:03 编辑 ]

作者: ronliang 时间: 2008-9-13 17:07

原帖由 蒋PJ 于 2008-9-13 16:57 发表

不想说什么了,自己看自己说的话,最讨厌这种信口雌黄的人士,
920864

变压器组块,是我电源英文网站里直译出来的:内部变压器部分主要有由双主变压器,和单主变压器,和.......组成的两种

还有就是电容,和 ...

笑死了。Travis比我有耐性，还解释了半天。没想到某人居然一点没看懂，还挺理直气壮的。

至于名词。。。直接从英文自己造。爽啊。

作者: 蒋PJ 时间: 2008-9-13 17:15
[attach]920873[/attach]请解释下,什么叫 ????????????不想说什么了~!:sweatingbullets: :sweatingbullets: :sweatingbullets:
一个常识性的问题,一个200V电压下工作,大马力5000W的电机,和一个400V小马力2000W的电机,如果工作在300V的电压下,200V的电机即使是10000W的也不能正常工作了,工作也只能更低效率的工作,而那个400V的小马力2000W的电机不仅不会不工作,还完全可以游刃有余的高负荷工作.我们家里使用的电压已经是220V了,所以即使200V电容工作,他的能力也已经下降了,而且寿命也有更快的损耗,一辆4L的跑车的价格不是2辆2L的车从价格上相加就可以比较的,

[ 本帖最后由蒋PJ 于 2008-9-13 17:16 编辑 ]

作者: Travis 时间: 2008-9-13 17:20
标题: 回复 98# 蒋PJ 的帖子
缺乏最基本的电学常识的时候不要信口开河。到此为止，你要固守你的无知我也拉不回来。

作者: 蒋PJ 时间: 2008-9-13 17:21
说这款是TOP 1000W不是我自己安上去的,而是这个电源的铭牌就是TOP 1000W,到官方认证过,是TOPOWER自己的电源.

作者: 蒋PJ 时间: 2008-9-13 17:23

原帖由 Travis 于 2008-9-13 17:20 发表
缺乏最基本的电学常识的时候不要信口开河。到此为止，你要固守你的无知我也拉不回来。

如果200V下1200UF 还可以在220V下保持1200UF的工作能力话,我承认是我信口开河,什么是 "有机食品"不过就是绿色食品的国外直译,也有农业和化工的术语错误吗?可笑

作者: ronliang 时间: 2008-9-13 17:34
笑死了。这贴真有意思。

电容储能 0.5*C*V*V。一开始还以为某人知道这公式呢。
看解释之后。。哈哈。。

电容那个电压是耐压值。电压低于这个数值的时候就不用担心击穿。在此之前电容数值是不变的。。。

欢迎光临 POPPUR爱换 (https://we.poppur.com/)
