标题: 转 [XF]DDR2-1066 PI 1M 10秒台，本公子的作戰平台－ASUS P5Q-E
3 G! u$ [! {8 K5 n. Q6 h9 M

: z0 ~+ Q2 m$ \; M最近趁著P45價格穩定之際，公子的工作平台也換上了ASUS P5Q-E，入手價格只要6.2K，雖然沒有「敗家之眼」ROG系列的光環，可是卻應有盡有。也許你會想，都甚麼時候了公子，你LAG也太大了吧？現在才介紹P5Q-E？開箱文早就不知道沉到海底兩萬里去了。但是熟悉內情的人都知道，P45一上市之初，INTEL出了一大堆包，導致各廠的P45不停瘋狂的Update BIOS，而對於記憶體相容性極差，以及CPU超頻的穩定度等等甚至被專業媒體評為－「超不動的阿斗」。公子不誇張，才於前天Update了BIOS到1101版本，而上次Update竟然不到一個月的時間內。不過這也可以看出主機板廠的積極程度。（才寫完現在BIOS又update到1201版本，鄉親們，這就是ㄞˋ超頻啦）2 C: v* U/ y1 f" N. m' d
% \: P5 |# |  _$ ~
7 R- Z. @- j) R* J5 ^2 U5 M0 E/ q
; c2 A9 W9 A, U- V) |

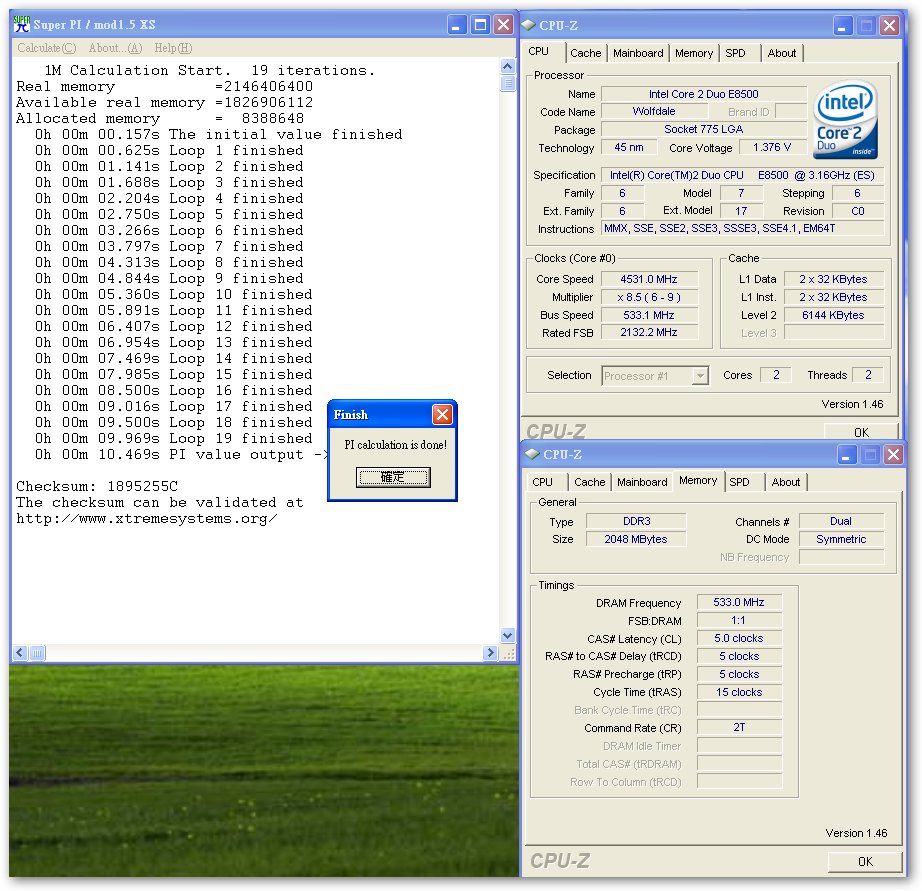

Super Pi雖然大家都說能作弊而且要優化，公子偏偏不信道，既沒有優化也不作弊，讓CPU與記憶體跑1:1同步，所以CPU FSB為533 X 8.5倍頻來跑跟別人不一樣的超頻方式。
9 Q6 R, L# s( i  f8 h
- {  V9 r; w3 D% b" N  a6 p
2 e6 D* z& e! m! E1 X1 ~10秒台是怎麼回事？
6 @1 L6 v/ l! U8 w, u  t% ]0 f) k# _1 T$ M2 K- m) Q
& U# r% Z' N, x1 q
先說明一件事，公子是不太會超頻的，因為技術差、沒特挑，所以即使超頻也就是你我大眾幾乎都可以達到的程度，但是這次是公子第一次跑Super Pi進10秒內，心中是有些許驚喜。超頻是需要CPU、記憶體、主機板、電源供應器、散熱這五者合而為一的事情，即使手上有強U，沒有稱職的記憶體也枉然。就是因為這樣，所以FSB 600對於公子來說還真的是件麻煩事，CPU跑上去了，但是板子跟不上，或者是記憶體上不去，重複測試了很多次都失敗，於是決定跑低外頻來測試手上這些傢伙的能耐。10秒台並不是個了不起的數字，因為很多人都破關了，甚至還有8秒台等等，10秒簡直是龜爬…但是公子是以實用為主，這10秒的設定，就是現在打稿子的平台設定，而且…只要DDR2-1066就好了，對，高不成至少不要低不就嘛。那麼，難道這樣就滿足了嗎？當然不是，而是公子也有許多無奈啊，這個原因容後再敘。
$ {7 G5 K! e% M$ L1 J: K& h. f; ~1 C

9 {3 [0 B( {: G: o7 F5 J

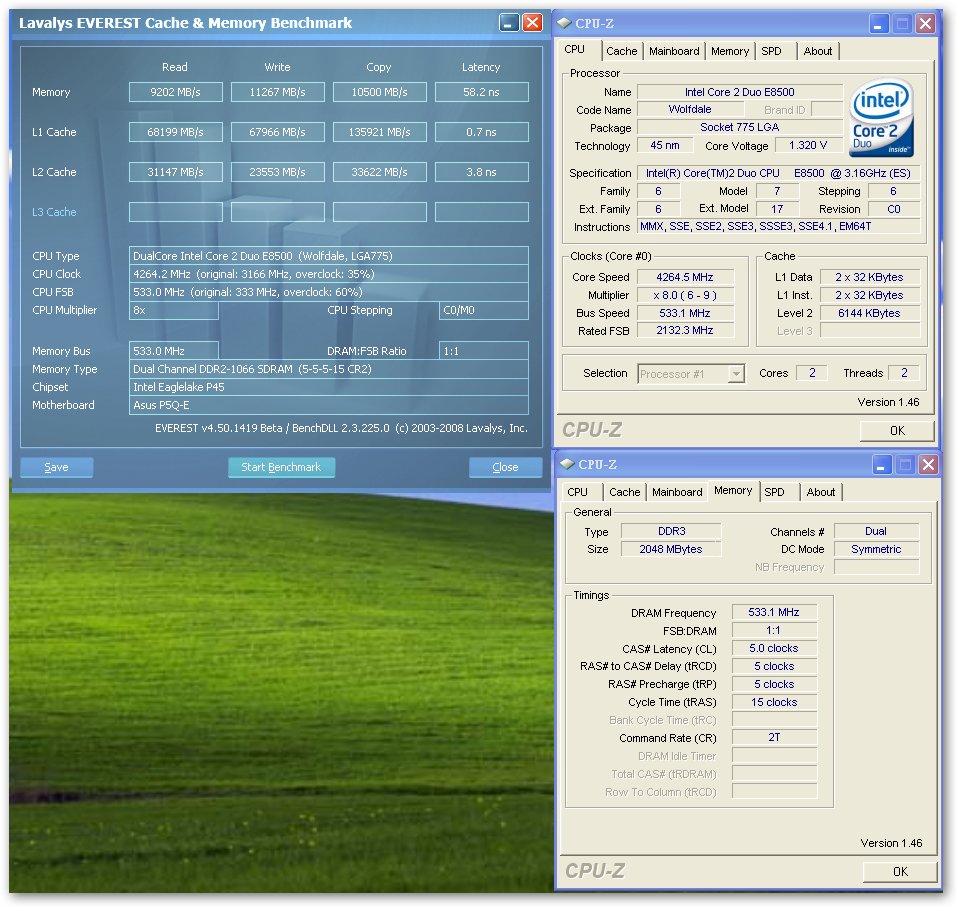

7 i3 ^6 I$ K$ o# g. w* B5 S" xEVEREST的頻寬測試，這裡因為有點而過熱所以降倍頻0.5來跑，但是真感動啊，這個頻寬並不輸給DDR3-1600。
' @/ n( M( \6 `) a
8 Z- z# f1 |' e; Q; A* C+ |( N+ a6 a$ r! \( U1 o/ M+ @
ASUS P5Q-E
* m. h3 ^) d6 m6 }: @# L7 v9 o/ Z
: }  W5 u3 ~) c8 u% I1 f: [/ v3 k* B. h% C! X0 H
華碩這次的主機板等級分類上有六種不同的P45板子，P5Q-E等級是排名第四，而它的命名很有意思，乍聽之下以為是P5Q的經濟版本，還輸給P5Q-PRO的樣子，不過實際上，P5Q-E的北橋散熱排就比P5Q-PRO面積還大，且採用上下兩根導熱管設計，至少在某種程度的意義上它是比P5Q能超頻的幅度還大的樣子，事實上，P5Q-PRO反而是最初階的版本。採用FSB 1600Mhz以及ICH10的設計，讓P45成為LGA775世紀末最強主機板的美稱（雖然上面還有X48）。關於這些介紹相信諸君都已經聽到爛掉了，我們就直接來看主機板吧。
5 o$ y' m2 g! b- \7 z+ ^  I7 h. e) t% {) |+ O* E
! l; H' R, R" m$ M

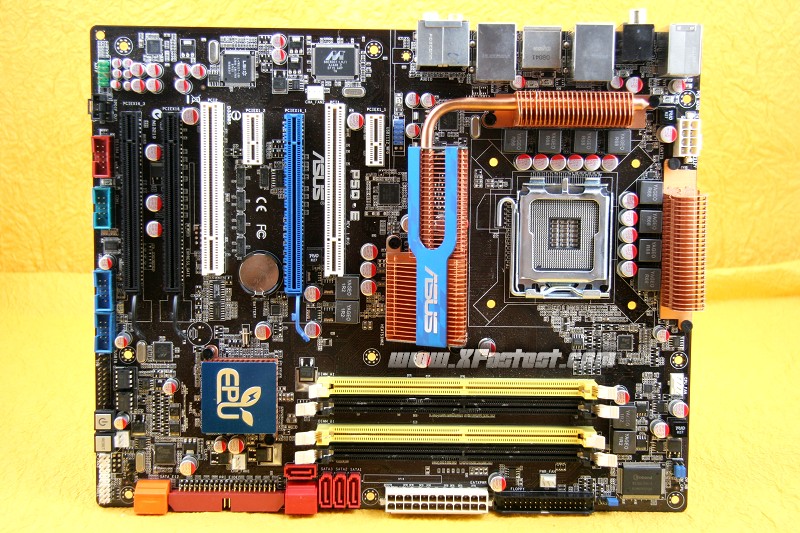

( P- g# K6 H5 N% t+ ?主機板採用黑棕色PCB，北橋以及CPU旁的MOSFET都有散熱排，且面積很大。
3 p  f# R! i% M: A0 Y. ?
1 z" G7 H3 P9 ^7 m# O4 R8 \2 V/ ?6 I% M2 z* i. c

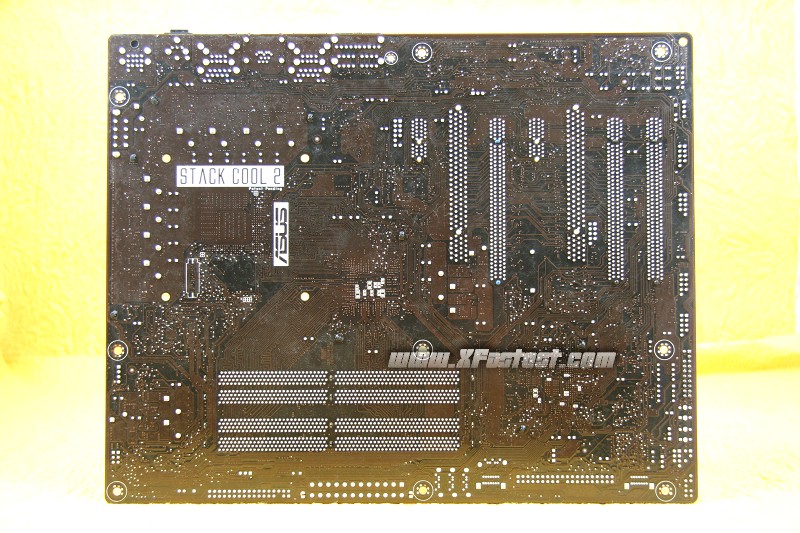

% ?- r4 f8 w4 X# h2 g1 ^$ _* A- g" w主機板背面並沒有任何散熱座與正面的散熱排對鎖，這點是公子覺得美中不足的地方。
# S% ]: p/ p+ W2 l, ]# m7 ~4 F3 g6 S& Z5 R5 k
/ p8 c5 j9 M: V% O  i
- Z, U7 j; W# m, H2 ~# X( E
可以支援ATI CrossFireX技術的PCI-Express x 3，不過說實在話，它的Slot2 & Slot3距離實在太近了，個人覺得三顯卡應該頗難（三張較低階的卡串連嗎？沒有經濟效益）。全部的電容都是Fujitsu的日系電容，板子生命應該可以滿長壽的。1 @# t0 q( p" u

# P9 v& ~- U- V' h" C7 P5 p5 x9 }& r0 u  w& N  K( @/ u

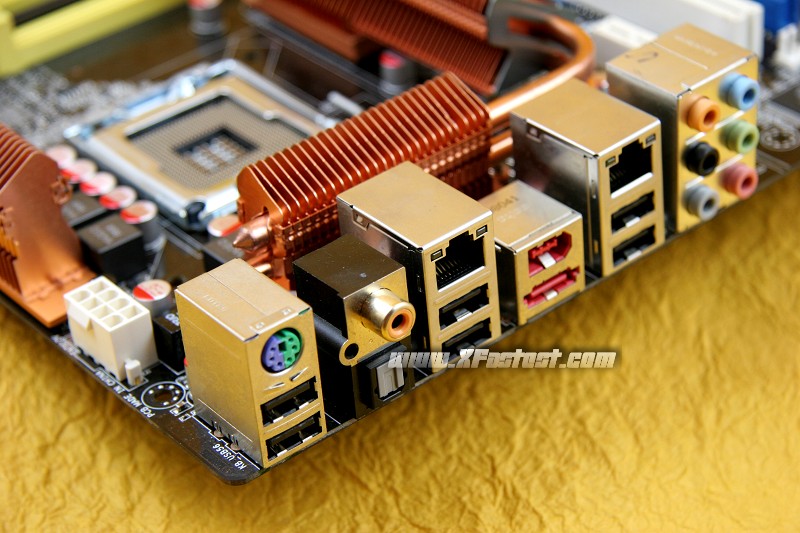

+ T9 V$ u! _& ^; c- VI/O裝置總共有六組USB2.0，HD音效以及SPDIF輸出，另外還有1394的Port，雙LAN設定，坦白說對於公子而言這樣就相當豪華了。. S; J  `  l9 H; n1 j5 L

& ~3 u0 i, d! X4 |+ G+ Z4 V: C' e5 f9 @% y

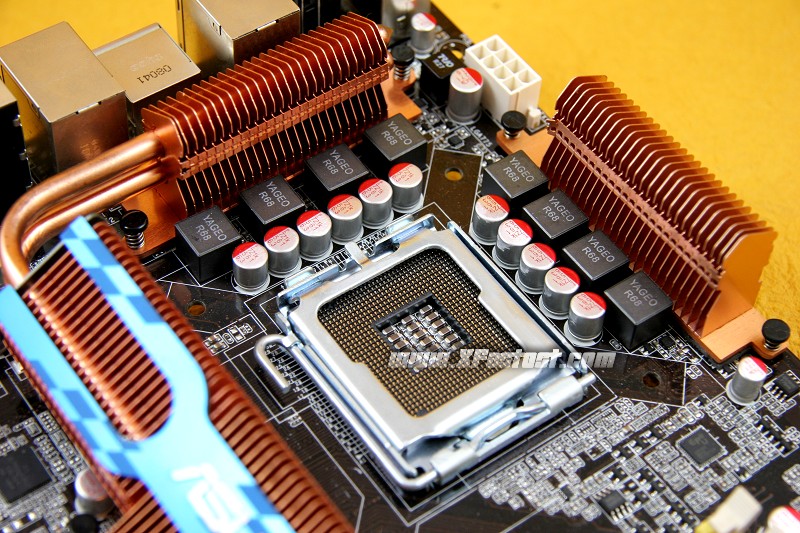

" l% `2 c/ u: v0 Q" L% qCPU採用8相數位電源供電設計，不過老實說，是不是8相都有用到頗有疑義。( D7 h% z+ Q6 e* o0 _( Z
) _& t" L) |3 |- p0 H% B! \0 M* c
( h& z9 ]: g4 @- m" l; M/ r. a
$ r+ ?. ~8 Y5 T! O! c8 S

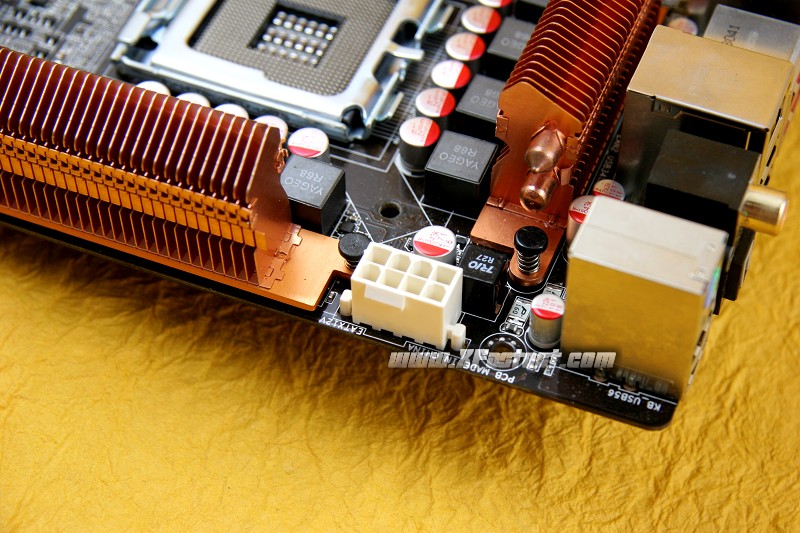

額外的ATX12V被安置在最角落處，安裝上面不會被龐大的CPU Cooler擋住。5 a9 d4 y( p- I9 @1 q

& Y; `) @: \+ j- L5 f
* y6 H* }$ G6 K. m 0 ?" U0 ^) v7 @( Q/ v0 J

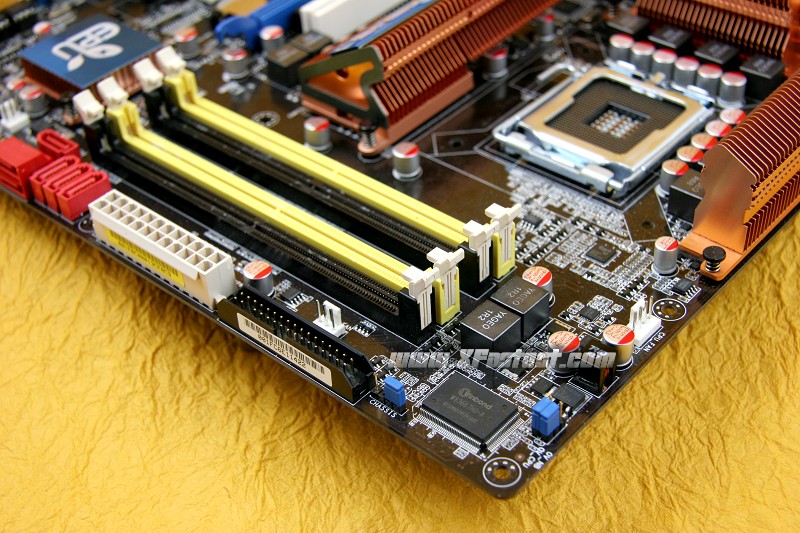

最高支援DDR2-1200Mhz的雙通道插槽，有兩組PWM在此穩壓，一般來說只會有一顆，同時ASUS的玩家們都知道，要跑超頻一定要上在黑色的DIMM2、DIMM4會比較好，有聽過前輩的解釋是，避免離CPU以及北橋太近導致電氣干擾。
# p) [0 i8 C2 z+ q' m8 w$ B' N' N$ m9 P, ?) C% `
& d) \9 [: B! [1 S

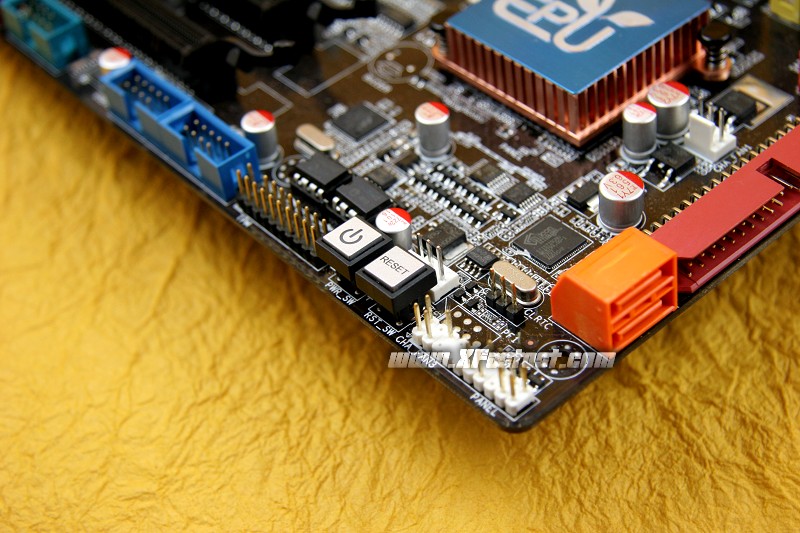

8 x2 x4 G8 U# M0 |: Z1 @7 T! i* eROG的Press Button也一起移植過來了，那麼ROG呢？對不起，它們用了更炫的設計，但是至少也能享有跟前代Rampage Formula同樣的開關啊。( }! D, i8 V( \8 y3 D( Q' M
0 S: l; X6 [, o
1 N7 s- ^- d: d% v, v& q3 g" ~

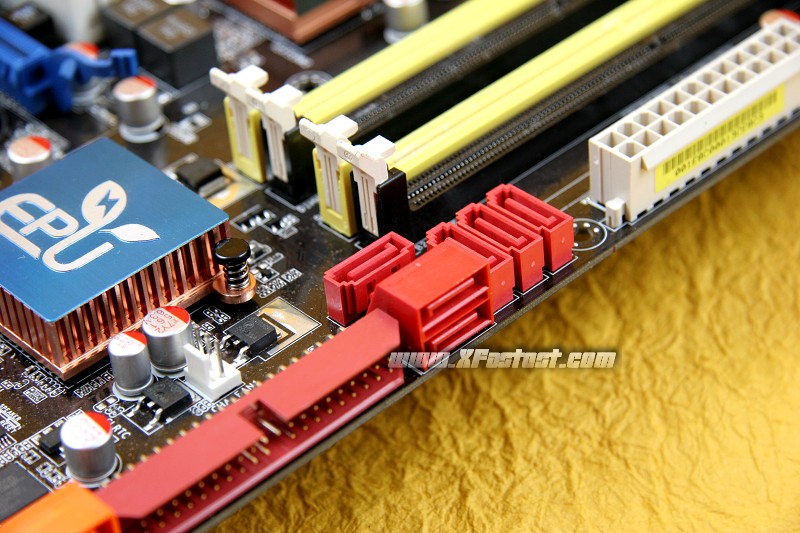

% @, D* k/ R. b; ~" p+ P這個SATA Port排列的位置並不是很理想，實際使用上太接近了，如果你要掛上多組SATA裝置，那會是相當不好插拔的一件苦差事。4 l3 e6 R9 I( q3 r$ y# k
1 g1 o( H% @0 x# r, A  t6 H. L

$ J5 E& u9 P7 A  _1 k 2 P: b7 f, A" p2 h

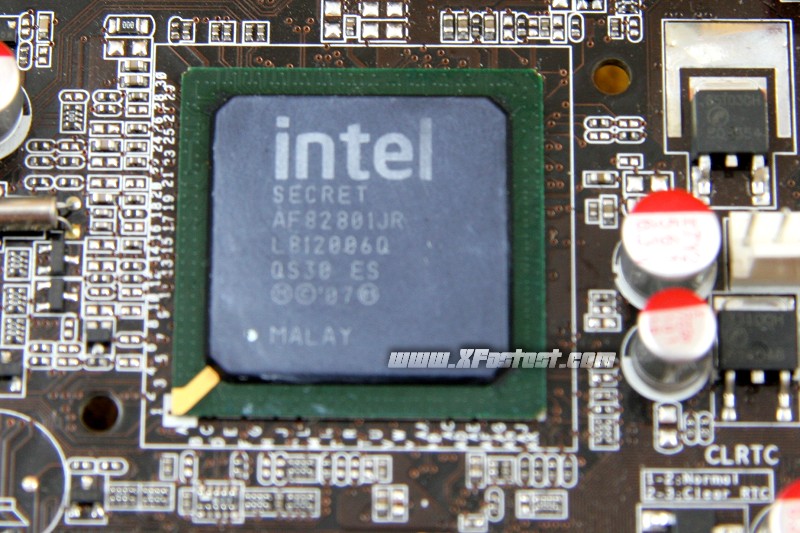

我們的P45 ICH10，竟然名為SECRET，是秘密啊XD。
4 J& U( O% q9 }% u8 D, V/ o$ y+ C/ P8 {( }( w

# f4 e& C0 z% c! E6 G$ ~8 X / }+ v8 K  E2 C2 Q# a

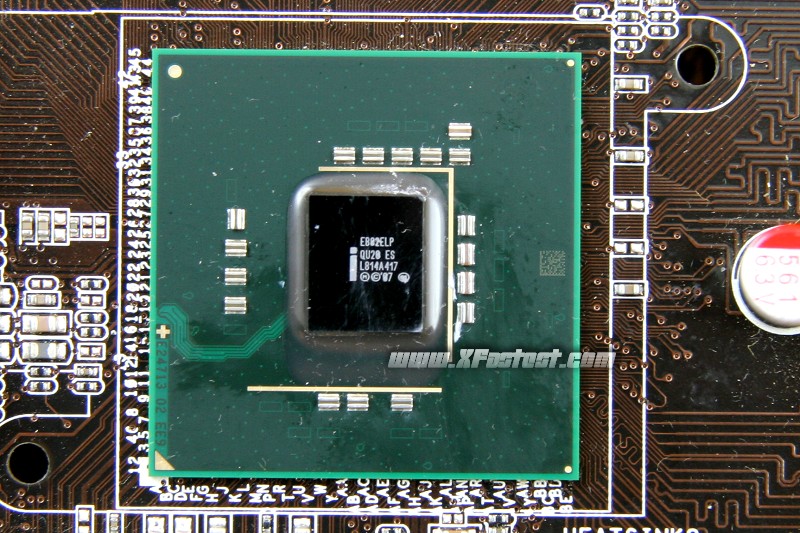

這顆MCH Controller以後將看不到了，這樣也好，以後超INTEL的CPU方式會跟AMD高階四核同樣嗎？
  k! w: Q& Y6 Q" K( V* \- e1 R  N% j$ o3 e& _# B1 r7 ~4 a
! {3 b0 h& a. v1 v: |8 l
# \1 s( u: ^( T; l8 P

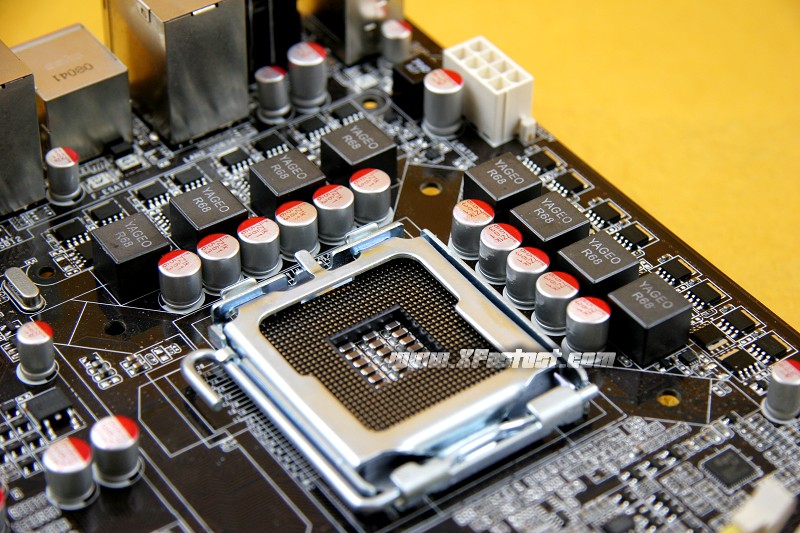

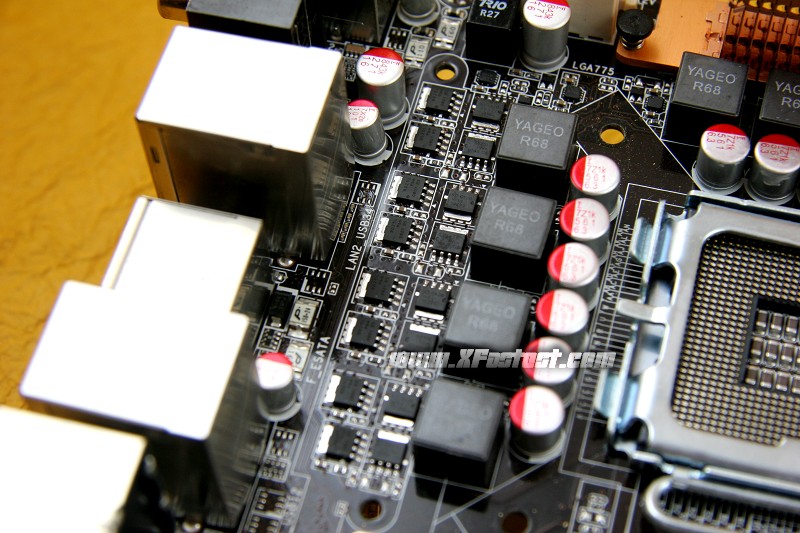

散熱排拿起後，超低RDS的MOSFET就可以一清二楚的看到，因為它直接負責CPU電源的部分，也很容易因過熱而導致當機或者超頻失敗，公子建議，最理想的狀態是把ROG的散熱抽風扇也幹過來用在這上面。
3 ]: l% U" W, I& F# F
! f! @5 ^1 A2 t9 B# Z
- [3 k' e# N4 ]% d, G 3 \8 M3 n2 M4 s
三合院還沒蓋，只有地基跟打樁而已。) r/ Q0 A' I/ ^9 |) R* b
$ V; \; N7 H; n7 m

% l6 @  i" b; l: h% i, Z

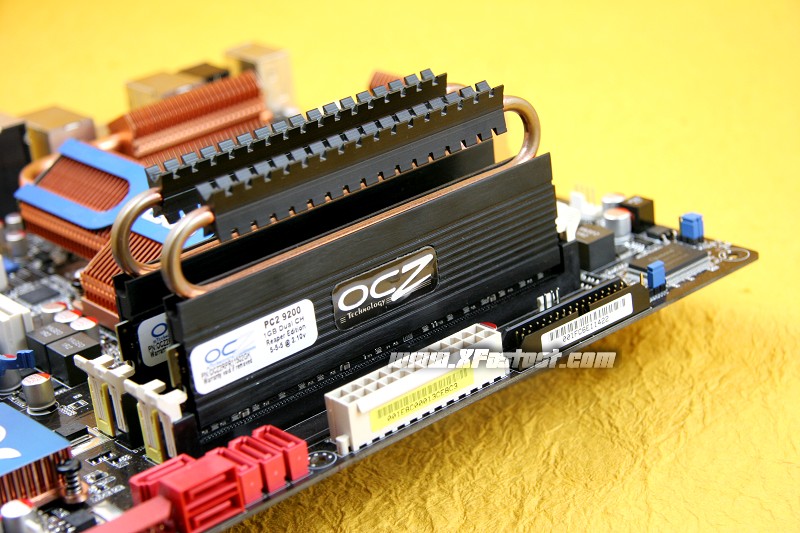

3 F: i4 k3 r/ A0 w0 v! D本次使用OCZ Reaper DDR2-1150記憶體，關於這對記憶體應該是目前公子手上最強的DDR2了（各方大爺快贊助小弟啊）
作者: ebase    时间: 2008-9-18 17:02
600 FSB，衝毀我三次的XP系統& H$ |7 G" T% I' x- w5 t# Z

' o) {* t: g5 Q! w
0 ^- b7 T- u; c8 ~& `' o% A 9 \8 ]! t* [5 O

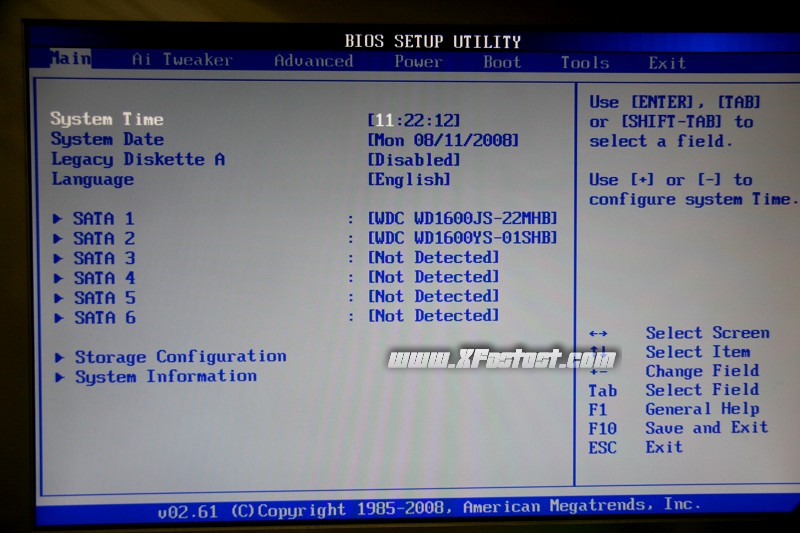

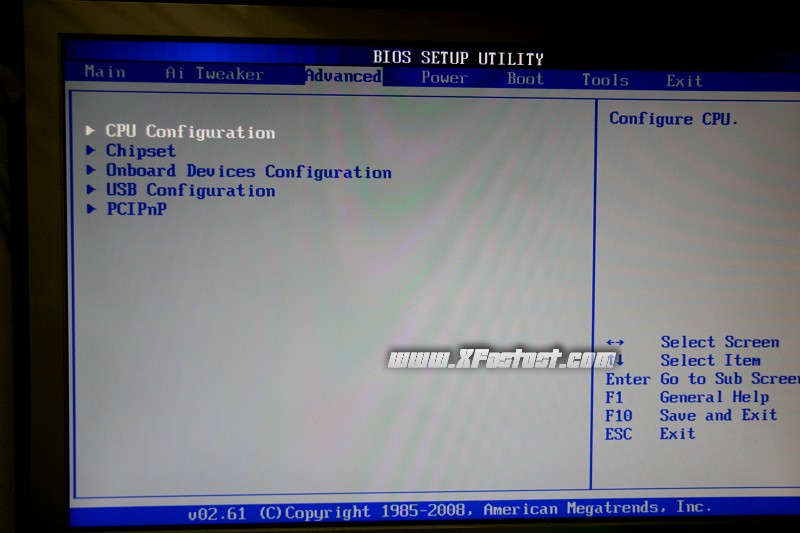

接下來是BIOS的部分，與ROG的最大不同就是AI Tweaker選項被放到第二順位去了。  k; H. ]0 s/ L, N$ t* o" Z5 q
$ {  c5 K9 F: \6 s7 @
$ e: [2 r' k, M1 }3 p. S. s

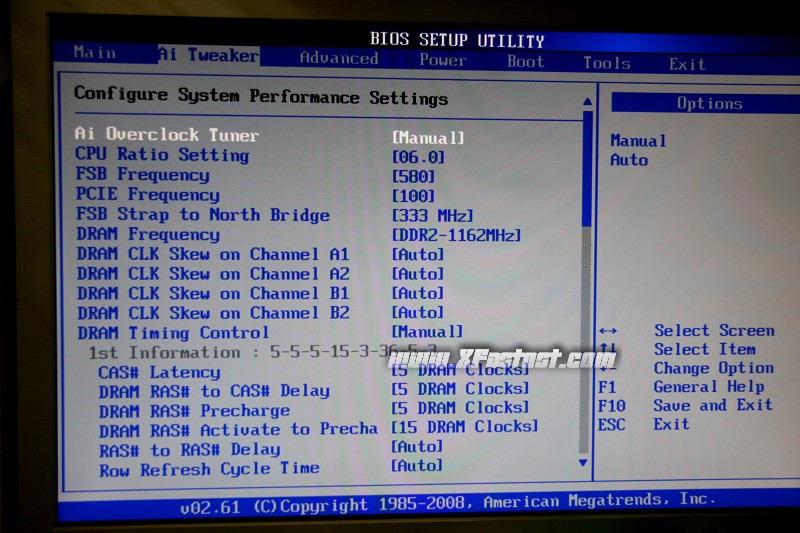

) z. m( Z6 Q4 G& b4 I1 w1 \1 ~這是公子跑600的設定，原本想說直開600，但是似乎板子有點跟不上，於是想說拉580進去再慢慢調整，誰知道這一下去POST BIOS過關了，可是硬碟的XP系統卻毀了，最後調回Default也一樣，只好重灌再重灌，就這樣走三關啊。
- X6 I; V% S: E: q
$ k( F1 P8 S8 f- I8 x7 T; L& Y2 M0 M" Y3 n
( n9 t' a7 S# E- P# T: {: J: M這樣子是毫無疑問可以開機，也可以進系統，不過很顯然600外頻與我的緣分還沒來。1 D+ m+ ]# }' r1 ~" @  i

1 ?  T; e$ Z4 V7 F& r5 d. v: j$ _' W* R' \) t, k
 % _: b/ X4 z( f8 |% g

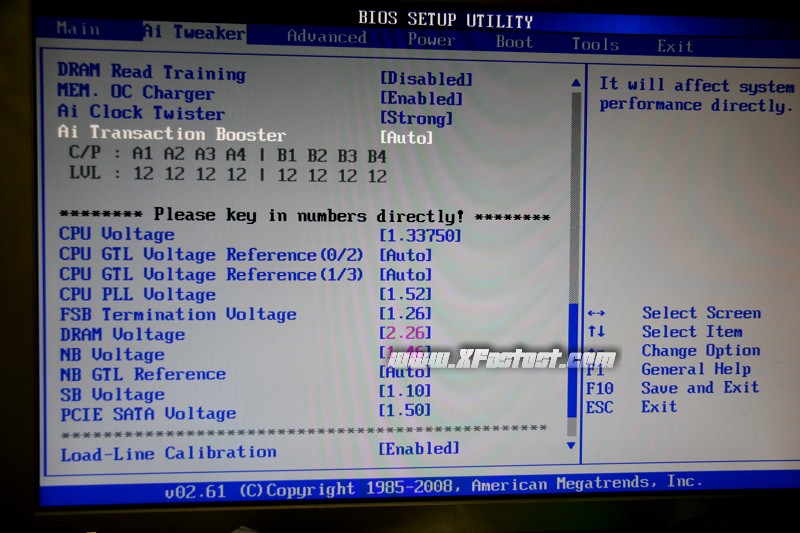

電壓設定的部分，要記得P45板子北橋的特性是不吃大電壓，愈加反而愈沒力，FSB Termination Voltage也不能加太高，不然系統就會No POST給你看。
8 T) ~: H+ u! d2 [4 X% }% g1 k+ }4 z! e/ Z

+ _* D. J7 b4 a7 w- q+ f
5 {  X0 K8 R5 {6 PCPU 的C1E等等選項在這一頁裡面，當然是全部Disabled。+ C5 {5 N3 ~  b2 j1 z" a
9 L8 I6 m' {* F( R% N& d
# s) O- J2 [0 s( J% W) K

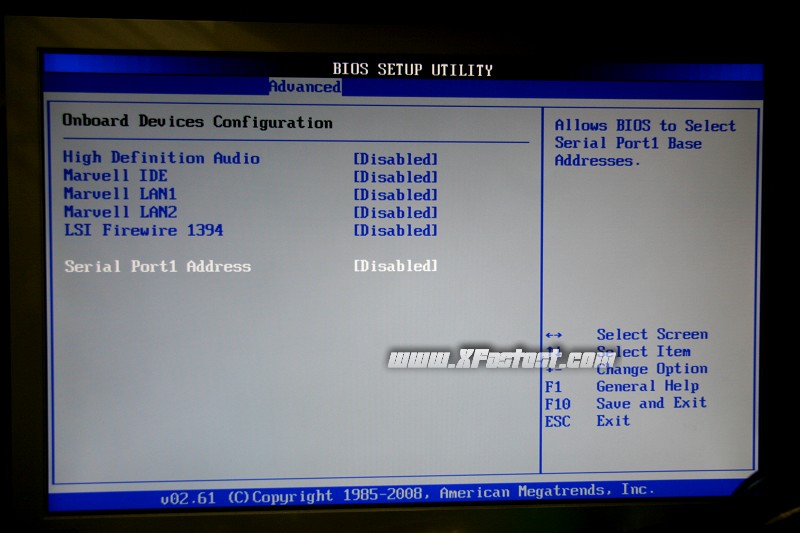

2 v: C, y- ]$ t+ I, c1 }高外頻容易出事，所以LAN Port這些都可以關掉了。3 M% a& o3 w+ s  y% m: j6 J0 x

7 |% Z- h, i9 c: S
+ C; N9 m; o/ K* L% V$ R) W
0 R6 R! L- }8 `5 r( I - w4 L1 [" D* S6 h) J8 F

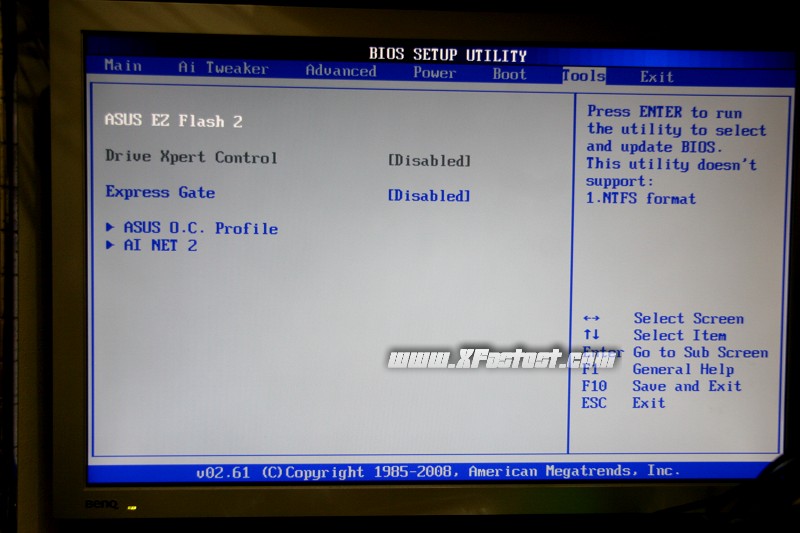

最後可以把你的設定儲存在OC Profiles，共可以存兩組超頻檔案，Express Gate對於公子來說是雞肋，當然也是關閉。
: M- P( F: r! T9 [- Y  x. }& G$ R" f# f- A5 g4 v* U

' ~8 I# @7 T( x 7 ~6 t0 g* J* x

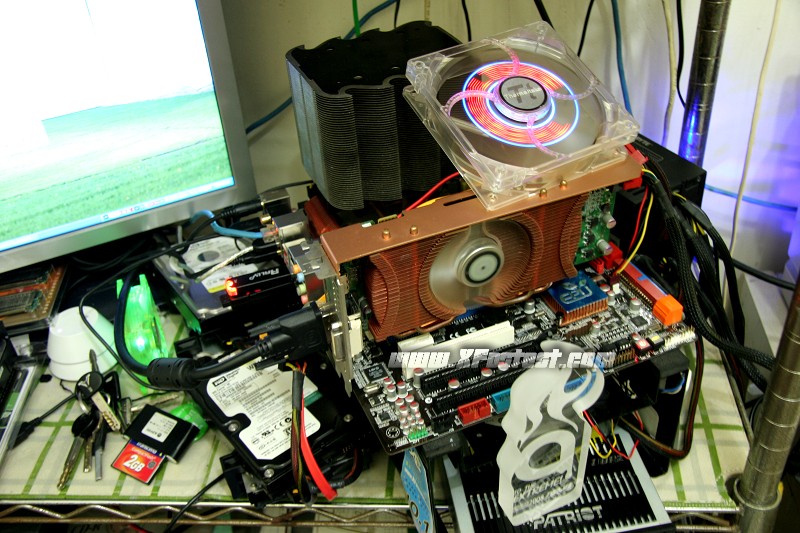

上機測試，北橋以及記憶體用一個12吋風扇來散熱。
3 ~! G7 n$ H* s
$ D6 T& N  r, W: s- \7 o3 D* ?6 [8 A. d

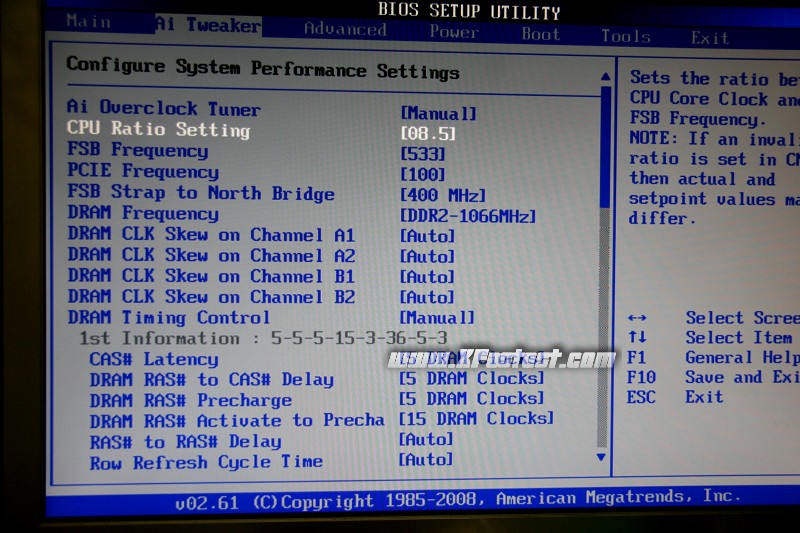

6 \, g) ^) U' S5 x* Y最後這是FSB 533 1:1的BIOS設定，應該有差不多的CPU都可以試試看。
) \( h, M: E& Q" h" D5 @: U* Z: `8 t) t

  G8 V6 L( M# B3 [8 ]: Y* T

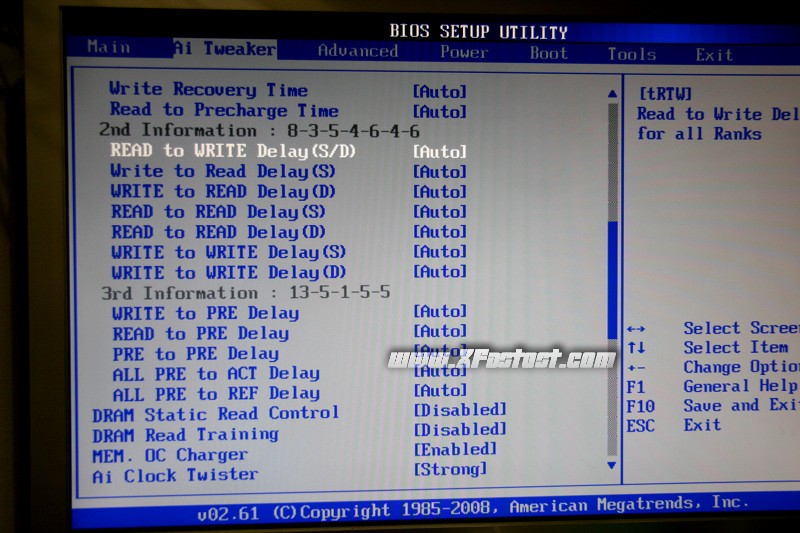

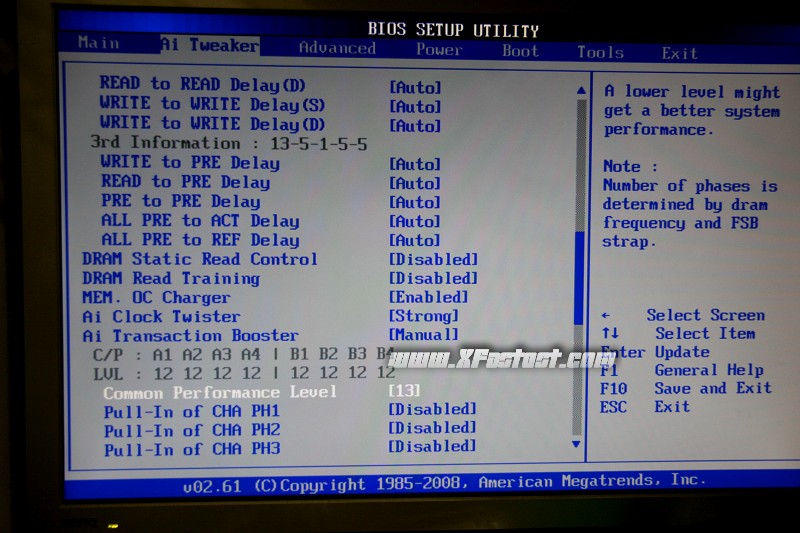

# @4 l' w$ s, @! {; @6 M, d記憶體的DRAM Static Read Control以及Dram Read Control請關閉，可以增加超頻的穩定度，另外OC Charger請開啟，AI Clock Twister看記憶體的體質可以先設定Light增加穩定度，設定Strong可以增加效能。
8 d0 X& {6 }- n& k& l4 f; x3 n3 h" w( ?, q: q& p% V4 }
$ k. J& i, I; S) p

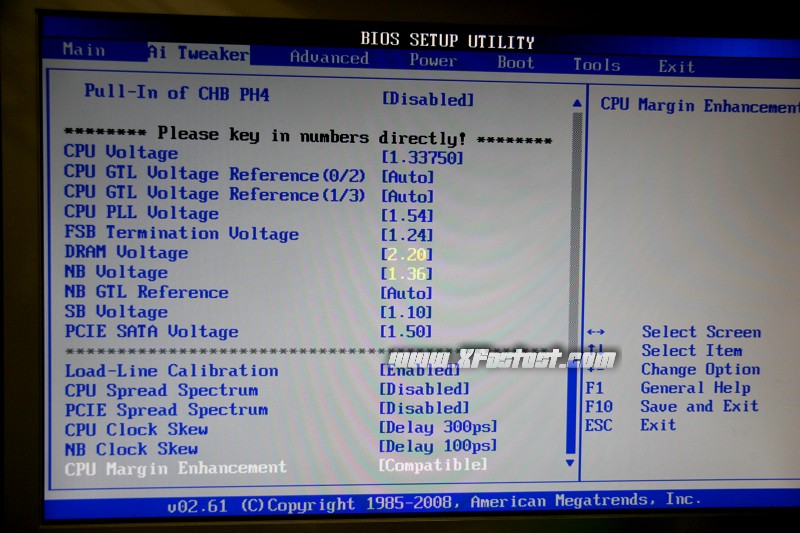

  C0 r, m8 w; d7 K) J, y) W電壓部分還是記得北橋不太需要大電壓哦，安全值盡量在1.6v以內，除非有上砲或者水冷+風扇之類的會比較保險，CPU PLL其實可以設定AUTO也沒關係。
8 b. @6 Y6 J) k7 i' v4 B" E4 z- |( y3 p+ R! P4 U6 f

5 A/ O# t: l3 j' A6 X   C0 B. x# s) V, E

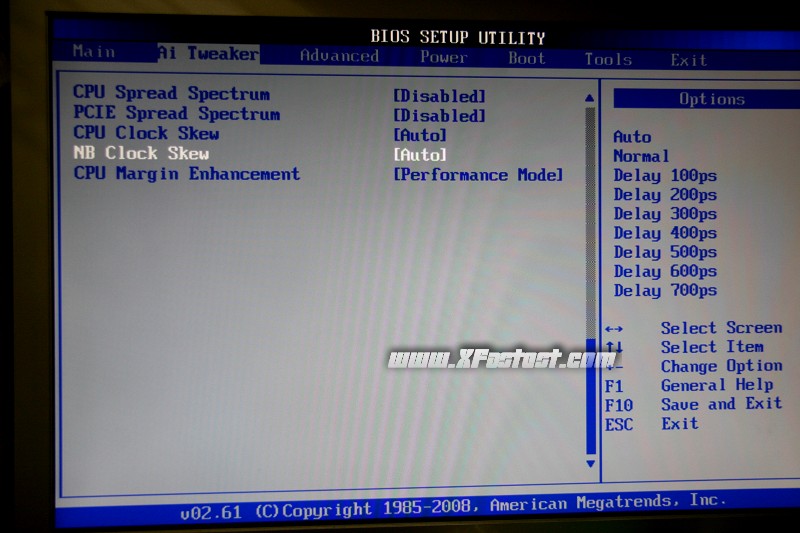

最後這邊Skew先設定AUTO，可以依照系統穩定度慢慢調整Delay 100ps – Delay 300ps之間。
: |4 [6 q& c! u& C* f! X. z( X7 M9 @! N8 b

. c5 B- _9 z% i. X比起P35，P45的超頻選項更多元化，而且華碩的BIOS本就寫得不錯，算是滿簡單易懂的，連公子這種不會超頻的人都能獲得極大的樂趣，雖然600FSB殘念，但是也玩出不一樣的超頻感覺，在Nehalem還沒上市前，就是它了，我的戰鬥平台。啥，測試報告？哦，一開始就看到了啊。至於為何只有兩張，因為它雖然過PI 1M，但是卻無法燒機，所以現在本公子要去慢慢調教啦，未完，待續囉。
