标题: 豪华级的享受！Tagan BZ系列LED模块化1300W电源 [打印本页]
作者: 赤壁高人    时间: 2008-9-24 21:18
压缩到800*600再上传
作者: nicol2004    时间: 2008-9-24 21:37
估计不会有人点你空间
作者: waltcheng    时间: 2008-9-24 21:43
呵呵.买1300瓦pc电源的人,不会在bbs上图.

这个世界怎么了?????
作者: 书剑科技    时间: 2008-9-24 21:48
原帖由 柚子2008 于 2008-9-24 20:55 发表
唉。。。上不了图，到我QQ空间看吧！
http://user.qzone.qq.com/401552017


hi 楼主，可以贴到书剑科技的论坛去，然后直接复制过来就行了，

最大支持1M

HTTP://BBS.WANPC;CN
作者: 柚子2008    时间: 2008-9-24 21:49
标题: 回复 6# 书剑科技 的帖子
不好意思，注册码老出错，不能注册

[attach]926458[/attach]

[ 本帖最后由 柚子2008 于 2008-9-24 21:55 编辑 ]
作者: 柚子2008    时间: 2008-9-24 21:56
{shocked:] {shocked:] {shocked:][attach]926459[/attach]

[ 本帖最后由 柚子2008 于 2008-9-24 21:57 编辑 ]
作者: tieri    时间: 2008-9-24 23:05
能不能拆开看看{lol:]
作者: goding    时间: 2008-9-24 23:29
套了马甲的topower~
作者: zhangtao427    时间: 2008-9-24 23:33
他干,楼主米人啊,鉴定完毕
作者: bighippo    时间: 2008-9-25 02:01
原帖由 zhangtao427 于 2008-9-24 23:33 发表
他干,楼主米人啊,鉴定完毕

我还以为骂人呢{lol:] {lol:] ....
作者: lynnvivo    时间: 2008-9-25 03:10
这是个米物
作者: aweivy    时间: 2008-9-25 11:33
我靠!多钱买的?!!
作者: sonicxz    时间: 2008-9-25 11:47
{blush:] 里面不知道，不过这线是YY，那么粗{blush:]
作者: 柚子2008    时间: 2008-9-25 12:45
[size=+2]豪华级的享受！Tagan BZ系列LED模块化1300W电源简评
前言：Tagan电源
Tagan的电源大家绝对不会陌生，作为紧跟nVIDIA　SLI和AMD CF技术的电源厂商，“做大（功率），做强”一直是Tagan电源产品的写照。同时，我们也在这时得到了他们的一款高级电源系列-Tagan BZ 1300W高级模块化电源。此款电源型号为TG1300-U88 BZ Series。
产品的豪华包装
厂商介绍：Tagan
Tagan是一家德国设计的电源供应器设备厂商，毫无疑问的就如同德国双B名车一般是出了名的「重质量」，在台湾能见度与知名度其实并不高，少数硬件论坛站有讨论，基本上知道的玩家不是业界人士就是DIYer高手了。
包装特写

产品介绍：Tagan BZ 1300W模块化电源

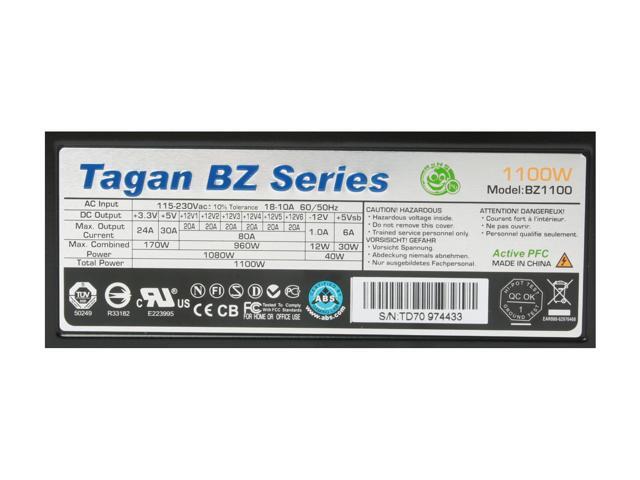

产品铭牌以及产品特点
产品模块化里面所包含的线材
产品型号: TG1300-U88 BZ Series
开发代号 : 10119
峰值功率 : 1300W
主要:
Over Current/Yes, Over Power/Yes, Over Temp/Yes, Over Voltage/Yes
Under Voltage/Yes, Short Circuit/Yes
模式 : ATX12V/V2.2 & EPS12V/V2.92
风扇尺寸: 1x135mm
电源接线:
M/B 20 + 4:1 (on board)
ATX12V (4P):1 (on board)
EPS12V (8P):1 (on board)
Peripherals (4P):6 (modular)
VGA (4P):1 (on board)
FDD (4P):1(4Pin*2) (Y-Cable)
SATA (5P):12 (modular)
PCI-E (6P):2 (modular)
PCI-E (6+2P):2 (modular)
Physic Card (6P):2 (on board)
Ground Wire:1 (on board)
Combo-S2M:4 (accessory)

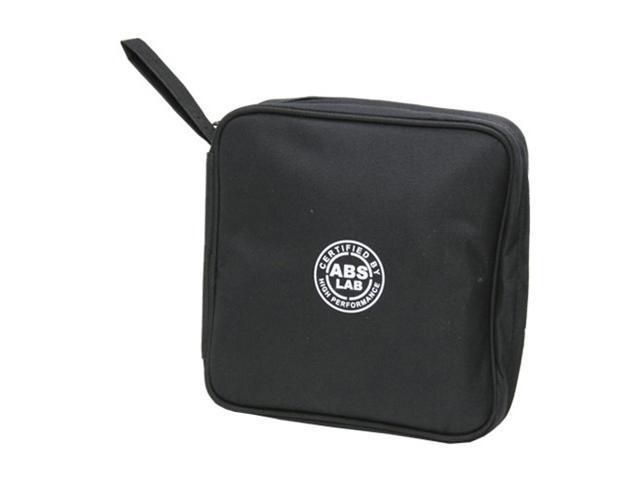

采用包包来进行分类
主要的接线
打开还有保护
BZ系列电源有着非常不错的电压稳定，包括了2~6路的12V电压输出，而且他们根据功率的设计，最高可支持1~4张显卡，并且支持最新的显卡电源输入，有效功率更达到了80%以上，同时还被PLUS 80认证。

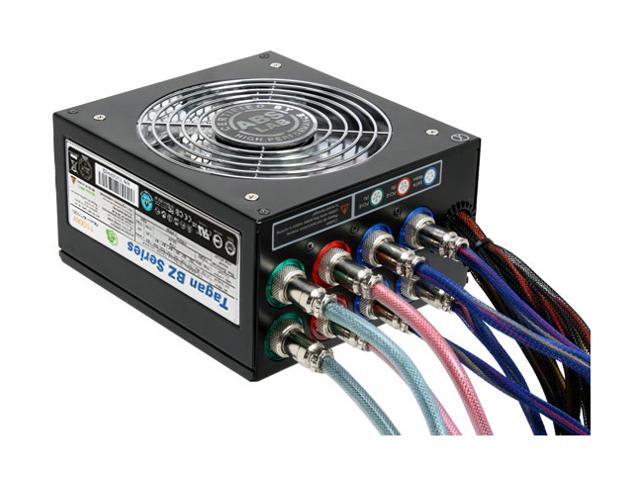

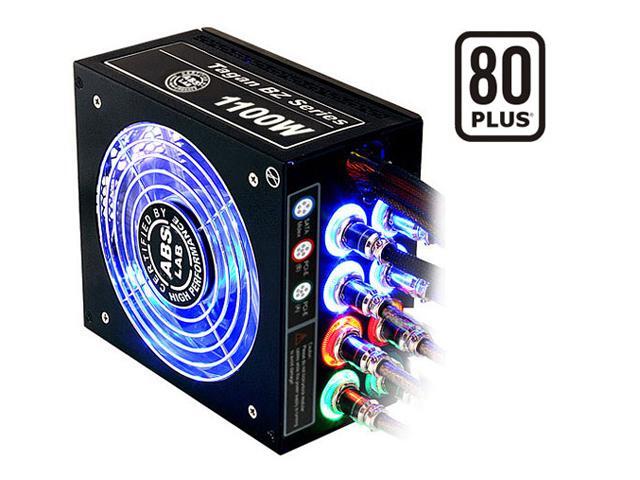

产品实物，非常豪华的设计

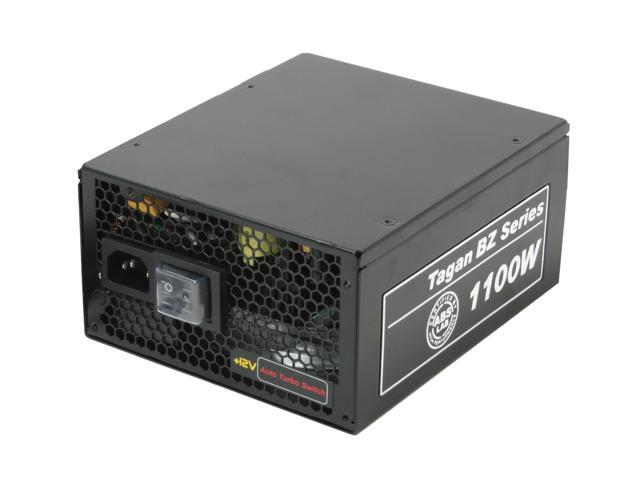

电源侧面

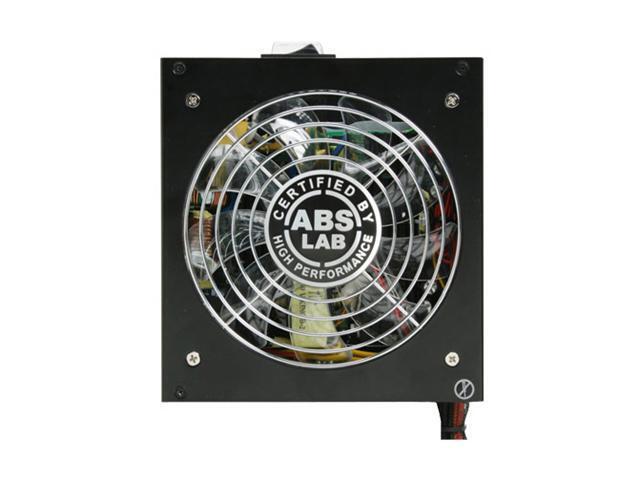

BZ系列电源和其他Tagan电源一样，拥有过载保护线路，以及电缆屏蔽设计特点，以减少电磁辐射到电容器和连接器上。而电源的冷却方面是采用一个13.5厘米尺寸的散热风扇，并且可发出蓝色的光芒。




开关设计也是非常不错的
绿色环保设计，主动PFC

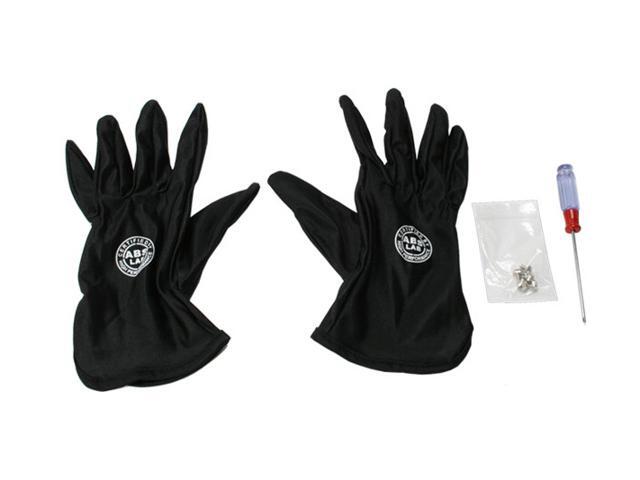

值得一提的是，产品不仅内部设计豪华，而且包装也非常讲究，包括了一个小型手提箱、静电手套、螺丝起子以及一些适配器和电缆等等。

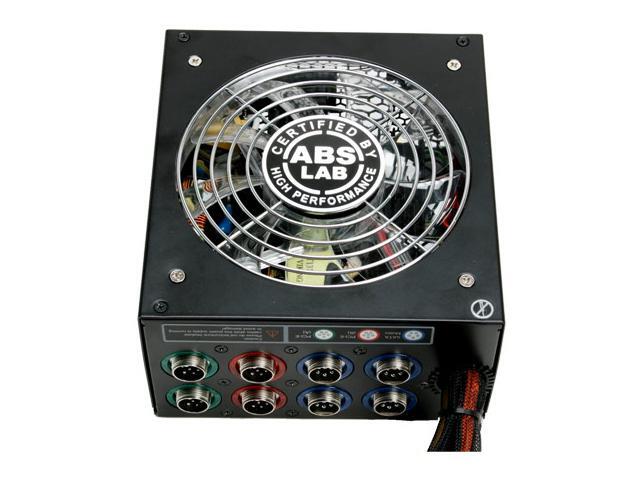

模块化设计

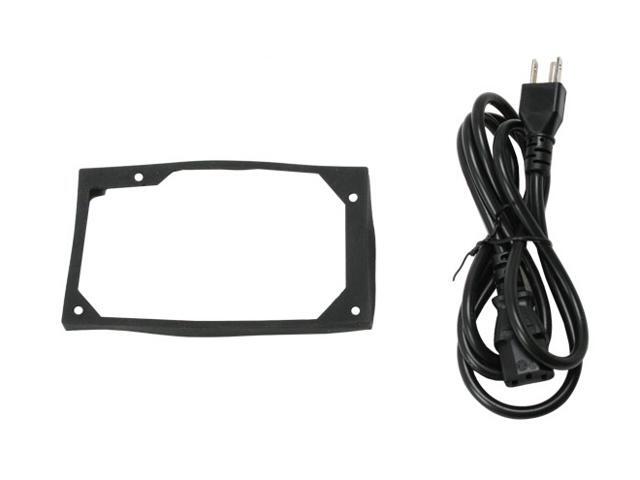

附件包装
附件的线材非常多



包括了4Pin口以及SATA电源接线等等

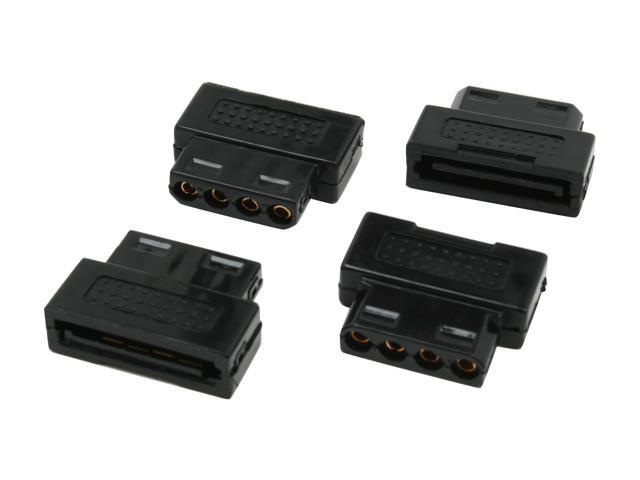

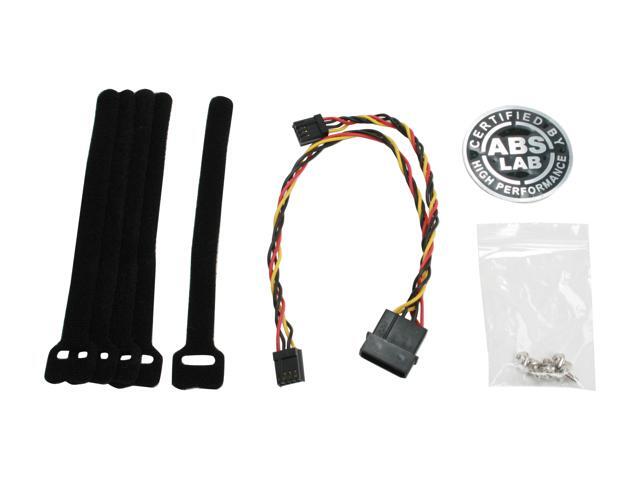

附件
还有一些标签


[ 本帖最后由 柚子2008 于 2008-9-25 12:57 编辑 ]
作者: 柚子2008    时间: 2008-9-25 12:54
标题: 豪华级的享受
测试平台与细节：
INTEL LGA775 平台硬件
CPUIntel Pentium4 LGA775 3.0G(630) OC 5.1G 电压:2V
主板ASUS P5WD2
内存Kingston 1024MB DDRII667 *2 Total:2048MB
硬盘250GB Maxtor 7T250P0 / 8MB*4
显示器Acer AL1916W
显卡FOXCONN Geforce 8600GT*
显卡散热器自带
声卡自带
机箱CoolerMaster 罗马战士534*
电源GlacialPower GP-PS550BP Real Power 550W*
硅脂Tuinq TX-2
风扇控制器Thermaltake Hardcano13*
温度监视系统UT70B*
温度显示系统20260系列LCD 显示电子温度记录仪
软件
操作系统WindowsXP bulid 2600英文版 SP2 DirectX9.0c
桌面分辨率：1440X900X32bit @75Hz
基准测试软件
应用测试软件烧机软件
Fifa2006/NF8 地下狂彪2
烧机软件
CPU Burn
*感谢Coolermaster为我们提供一个CoolerMaster 罗马战士534机箱

*感谢FOXCONN为我们提供一款8600GT显卡

*感谢Gigabyte给我们提供最新的舞林高手II鼠标键盘套装

*感谢Thermaltake为我们提供一款前置面板Hardcano

*感谢Glacialtech给我们提供GP-PS550BP Real Power 550W电源

*感谢LINI-T为我们提供UT70
测试细节：
1、由于电源测试方法比较复杂，所以我们采用比较简单的POWER ANGEL显示方法来测试电源
2、包括开机、待机、游戏或者烧机模式的纪录。

测试结果：
Seasonic Power Load Tests
电源型号功率电脑状态电流(A)功耗(W)伏安(VA)HzPF
GlacialPower GP-PS550BP
550 W
开机
1.01
185
224
49.9
0.79
待机
0.84
140
182
49.9
0.76
3DMark06
1.22
225
235
49.9
0.82
Coolermaster REAL
450 W
开机
0.71
130
164
49.9
0.94
待机
0.58
120
132
49.9
0.91
3DMark06
0.95
205
215
49.9
0.94
Tagan ITZ 900W
900 W
开机
0.71
131
164
49.9
0.94
待机
0.57
118
128
49.9
0.85
3DMark06
0.90
192
202
49.9
0.94
Tagan BZ 1300W
1300 W
开机
0.69
118
160
49.9
0.92
待机
0.55
115
130
49.9
0.83
3DMark06
0.87
185
198
49.9
0.90
总结：
Tagan是一家德国设计的电源供应器设备厂商，毫无疑问的就如同德国双B名车一般是出了名的「重质量」，在台湾能见度与知名度其实并不高，少数硬件论坛站有讨论，基本上知道的玩家不是业界人士就是DIYer高手。同时，这款电源产品不仅功力强劲，而且还是通过nVIDIA严格的SLi认证，PLUS80以及ESA等认证的三重认证电源产品，值得信赖。


[ 本帖最后由 柚子2008 于 2008-9-25 12:56 编辑 ]
作者: kusem    时间: 2008-9-25 12:57
好电源；好多米。:thumbsup:
作者: 柚子2008    时间: 2008-9-25 13:01
哈哈。。刚刚找到的，比我照的实物图还好看，我的技术不行。。。{shy:]
作者: zhumin    时间: 2008-9-25 13:43
提示: 作者被禁止或删除 内容自动屏蔽
作者: stormfat    时间: 2008-9-25 13:58
和HX1000比哪个用料好一点？
作者: yes888    时间: 2008-9-25 14:57
期待能开膛欣赏内图~
作者: 柚子2008    时间: 2008-9-25 18:58
{cry:] {cry:] 开膛就没得保了   老大！！
作者: dartabe    时间: 2008-9-25 19:12
感觉很山寨   实话{wink:]
作者: wsylilac    时间: 2008-9-25 20:14
同一楼上的观点，看起来很古怪！！！
作者: 890009    时间: 2008-9-25 20:54
据说是至宝代工的

不看里面并不知道好坏，看外面做工不是特别好，不如海盗船和思民
作者: kewangcwh    时间: 2008-9-26 01:45
{sweat:] lz别见怪  看到这个模块接口 我就想起 某寨牌的..淘宝上那个"广州it硬件网"里很常见这种接口的寨品
作者: 决不浪漫    时间: 2008-9-26 05:14
拆开看看{lol:]
作者: zhumin    时间: 2008-9-26 09:41
提示: 作者被禁止或删除 内容自动屏蔽
作者: aweivy    时间: 2008-9-26 10:39
http://auction1.taobao.com/auction/item_detail-0db2-f475c2454eb5c029c35952ddba6e6646.jhtml






























Up to Quad Card Support.
[/td][/tr][tr][td]?[/td][td]3 Way SLI Ready[/td][/tr][tr][td]?[/td][td]Patented 20+4 Cable Design.[/td][/tr][tr][td]?[/td][td]Environmentally Friendly at Over 80% Efficiency.[/td][/tr][tr][td]?[/td][td]TURBO Mode to combine all Six +12 Rails to one for ultimate stability.[/td][/tr][tr][td]?[/td][td]Perfect for high end system demands.[/td][/tr][tr][td]?[/td][td]Gold Plated connectors.[/td][/tr][tr][td]?[/td][td]Thermal Control Cooling Fan.[/td][/tr][tr][td]?[/td][td]REMI Technology for EMI Reduction.[/td][/tr][tr][td]?[/td][td]Extra Ground Wire to Further Reduce Static Noise.[/td][/tr][tr][td]?[/td][td]Advanced Pull-n-Push Heat Dissipation Architecture for Maximized Cooling and Noise Reduction.[/td][/tr][tr][td]?[/td][td]Low ripple and noise.[/td][/tr][tr][td]?[/td][td]100% Hi-Pot Tested.[/td][/tr][tr][td]?[/td][td]Titanium coating mirror case.[/td][/tr][tr][td]?[/td][td]ESA system is the Nvidia's PSU monitoring system for gamer and top user.[/td][/tr][tr][td]?[/td][td]Internal ESA control system to monitor output voltage and current, fan speed of power supply, and temperature inside of PSU.[/td][/tr][/table][/td][/tr][tr][td]

[/td][/tr][tr][td]
VOLTAGE
Model/TypeBZ1100(1100W)
AC Input
115–230VAC (±10% tolerance); 18-10A; 50/60Hz
DC Output+3.3V+5V+12V1+12V2+12V3+12V4+12V5+12V6-12V+5VSB
Max Amps26A30A20A20A20A20A20A20A1A6A
Max Combined
170W
960W
12W
30W
Max Combined
1080W
40W
Total Power
1100W
[/td][/tr][tr][td]

[/td][/tr][tr][td]
CABLES & CONNECTORS
ModelBZ1100(1100W)Cable exposed length
M/B 20 + 4
1
on board12V1500mm
ATX12V (4P)
1
on board12V2550mm
EPS12V (8P)
1
on board12V2550mm
Peripherals (4P)
6
modular12V3500+150mm
VGA (4P)
1
on board12V1550mm
FDD (4P)
1(4Pin*2)
Y-Cable12V3250+150mm
SATA (5P)
12
modular12V3500+150mm
PCI-E (6P)
2
modular12V5*1 / 12V6*1550mm
PCI-E (6+2P)
2
modular12V5*1 / 12V6*1550mm
Physic Card (6P)
2
on board12V4550mm
Ground Wire
1
on board500mm
Combo-S2M
4
accessory
[/td][/tr][tr][td]

[/td][/tr][tr][td]


[ 本帖最后由 aweivy 于 2008-9-26 10:43 编辑 ]
作者: mag500t    时间: 2008-9-26 16:11
看来这一辈子也用不起了，太米了！
作者: enterx    时间: 2008-9-26 19:49
真是好东西，呵呵，羡慕下！～
作者: nowzki    时间: 2008-9-26 21:03
没什么好羡慕的，只是用料比较足的TOPPOWER
作者: myomy    时间: 2008-9-27 07:38
new {titter:] egg
作者: Travis    时间: 2008-9-27 07:57
Topower里比较好的一类，不过Tagan的性价比也十分地不高。
作者: tootoo    时间: 2008-9-27 09:16

作者: dapipi    时间: 2008-9-27 19:24
看上去不错，挺好看的,不过太米物...
作者: 柚子2008    时间: 2008-9-27 20:40
米物是啥意思？
作者: tansailuffy    时间: 2008-9-27 23:43
{lol:]  让我们看到之后说的第一句话：妈呀，3800。。。现在知道什么是米物了吧。
作者: 烦着呢    时间: 2008-9-28 11:04
ZM1200M面前
他有存在的意义吗？
个方面性能都不如他
作者: FAE    时间: 2008-9-28 17:48
