作者: loughlion 时间: 2008-11-24 14:09
标题: 新装配的中等偏小主机

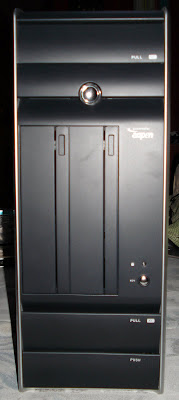

1、机箱竖着放的样子

2、机箱卧着放的样子

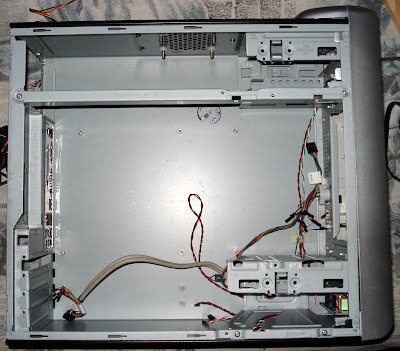

3、机箱的内部结构

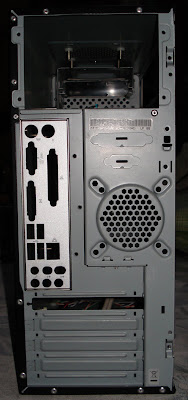

4、机箱背面

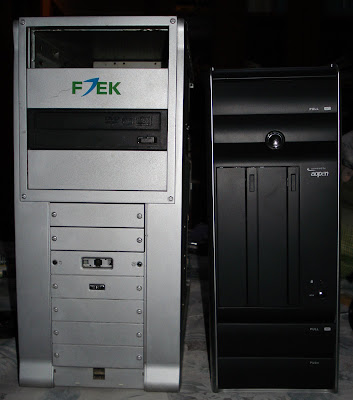

5、和以前的机箱对比下

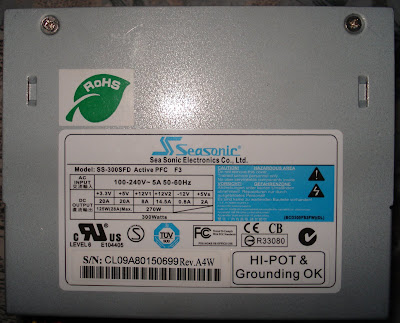

6、海韵的额定300W小电源

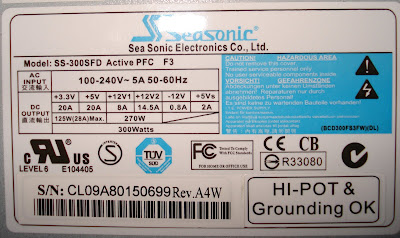

7、电源铭牌

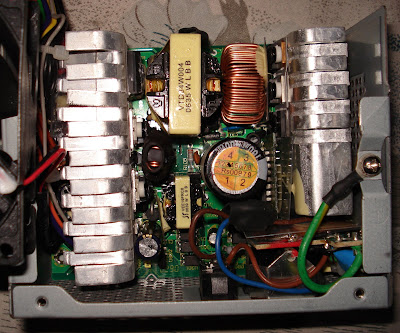

8、电源内部

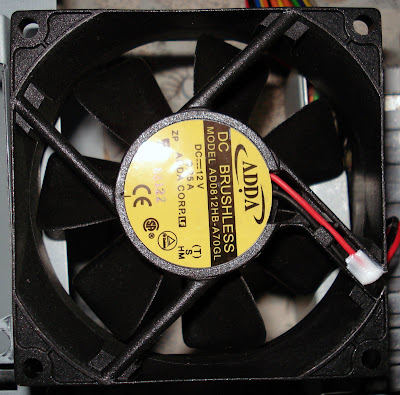

9、电源风扇

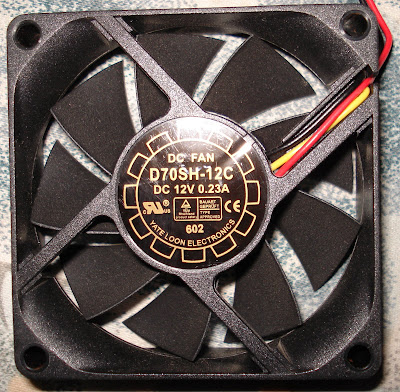

10、机箱风扇

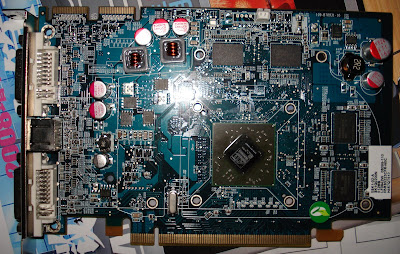

11、显卡正面

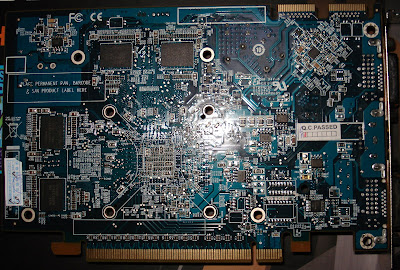

12、显卡背面

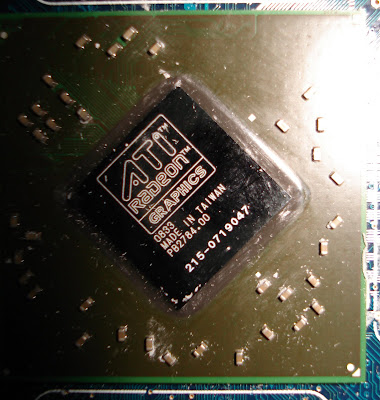

13、显卡核心

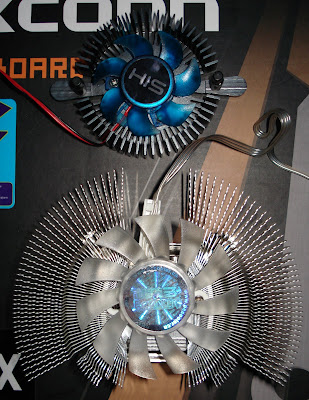

14、原配的风扇和要更换的OC3 银蝠

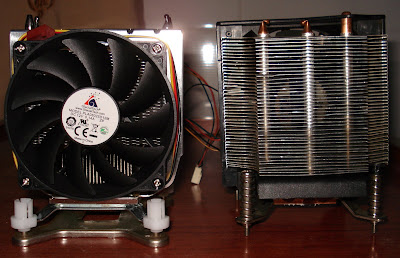

15、新的极冻酷棱 5610静音版和二手的拿破仑高效版正面

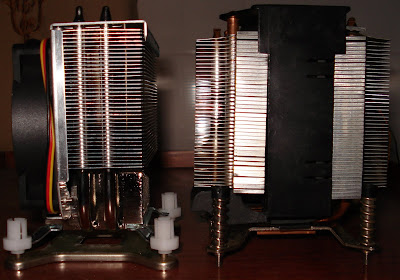

16、新的极冻酷棱 5610静音版和二手的拿破仑高效版侧面

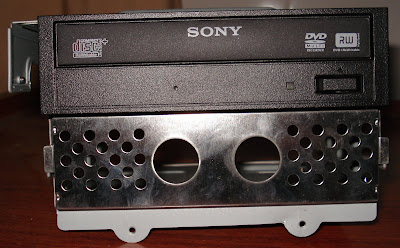

17、装好光驱之后的5.25寸位

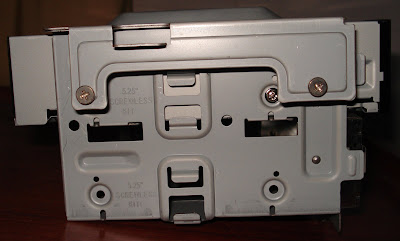

18、5寸位侧面

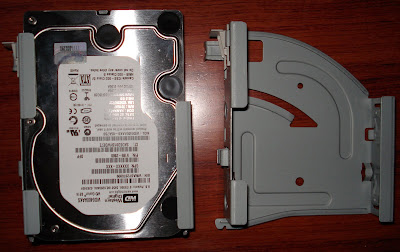

19、装好硬盘的3.5寸位和另一个空余的3.5寸位

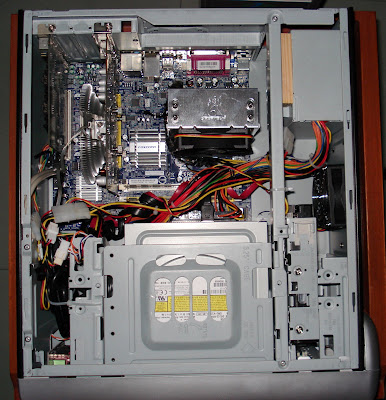

20、装配好的主机内部图

这台主机是我的第三台台式机，接触DIY快10年了，但是到这次才真正有DIY的感觉，选配上不再追求高性价比，而是根据自己的需要进行选择。
首先确定的是要静音，节能，然后希望有中下的性能，因为不怎么玩要求高的游戏，接着希望有个小主机比较好看并且方便搬动。
最后选择如下：

CPU：E5200 散　４９９元
CPU风扇：极冻酷棱 5610静音版　７０元包快（刚开始买了个二手的拿破仑高效版，６５元包快，但是这个二手的东西噪音太大，似乎是轴承的问题，因为不是风噪，嗒嗒响的，只好重新买个５６１０）
主板：富士康Ｇ４３ＭＸ（这台主机最先到位的是机箱，只能上小板）　５４５元
内存：威刚万紫千红ＤＤＲＩＩ８００　　２Ｇ＊２　　　２６８元
硬盘：ＷＤ　６４００ＡＡＫＳ　　４８０元
光驱：ＳＯＮＹ　Ｖ２００Ｓ　　　２１０元
显卡：ＧＺ主席的ＨＩＳ　４６７０　５１２ＭＢ　ＧＤＤＲ３　７８０／２０００，工包，４６８元包快
机箱：ＡＯＰＥＮ　Ｈ４２０Ｂ　　３３０元含打木架发物流（３３０元包含个３．５寸多功能读卡器，忘了拍照）
电源：海韵的特殊小电源，额定３００Ｗ　１８０包快，工包的，找Ｌｉｎｌｅｘｉｎ买的
显卡风扇：ＯＣ３　银蝠　３６．９元

ＣＰＵ、主板、显卡风扇是ＴＢ买的，因为一起买一起发快递会省一些。
硬盘、内存和刻录机是本地找人帮要的，本地市场比较黑，而且很多东西都没有，逼得很多东西都网购

[ 本帖最后由 loughlion 于 2008-11-24 14:46 编辑 ]

作者: zaioasis 时间: 2008-11-24 14:16
看不到！！

作者: Heng 时间: 2008-11-24 14:38
这个主机不小了...

作者: loughlion 时间: 2008-11-24 14:43

原帖由 Heng 于 2008-11-24 14:38 发表
这个主机不小了...

那好，叫中等偏小吧

作者: loughlion 时间: 2008-11-24 19:20
以前配的两台机子都太过于追求所谓的性价比，结果用下来都发现实际上都有点浪费，而所谓的考虑升级，也根本考虑不到，因为硬件的更新换代实在太快了，于是这次搭配就选择了一款性能中下的，但是要考虑节能、静音，因此实际投资也不算低档

作者: hahadragon 时间: 2008-11-24 20:27
这个机箱是AOPEN的H420B，前两年对这类机箱很着迷，研究过一段时间，样子、板材都比较满意，上MATX板，全高的显卡，不过设计上有一点小遗憾，特别是机箱下部的3.5寸舱离主板会比较近，而一般主板的那个位置一般都是SATA和I/O的接口，那里的布线会很受限制，因此机箱的扩展有一定影响。

作者: 征服 时间: 2008-11-24 21:33
那个银副买的比较渣，个人意见

作者: loughlion 时间: 2008-11-24 22:58

原帖由 hahadragon 于 2008-11-24 20:27 发表
这个机箱是AOPEN的H420B，前两年对这类机箱很着迷，研究过一段时间，样子、板材都比较满意，上MATX板，全高的显卡，不过设计上有一点小遗憾，特别是机箱下部的3.5寸舱离主板会比较近，而一般主板的那个位置一般都是S ...

是啊，装配的时候才发现，后来把硬盘给装到上面的3.5寸位了，那样又刚好近机箱风扇，可以给硬盘散热，现在下面的3.5寸位我空着，全被线塞满了

扩展我就不考虑了，现在电脑更新换代太快，升级不如直接换一台。

[ 本帖最后由 loughlion 于 2008-11-24 22:59 编辑 ]

作者: loughlion 时间: 2008-11-24 23:03

原帖由征服于 2008-11-24 21:33 发表
那个银副买的比较渣，个人意见

为什么你会觉得银蝠买得比较渣呢？价钱还是性能？4670本身发热不算大，不用太好的散热器吧？

作者: Lynin 时间: 2008-11-25 14:24
提示: 作者被禁止或删除内容自动屏蔽

作者: mcarcher 时间: 2008-12-1 19:13
楼主能不能给个建基H420的淘宝链接？我也很喜欢这个箱子。谢谢。
另楼主在PCSHOW的帖子我也看了，支持楼主。楼主的装机理念和我几乎一样：）
可惜我注册不了PCSHOW，总是说验证码输入错误，晕
在这里远程支持下楼主。呵呵

作者: 93blue 时间: 2008-12-3 14:06
拿破仑。。。。你直接买个三洋的9CM换掉原来的风扇就行了，花费只要15元，竟然重新买个散热器？ {sweat:]

作者: loughlion 时间: 2008-12-3 15:00

原帖由 93blue 于 2008-12-3 14:06 发表
拿破仑。。。。你直接买个三洋的9CM换掉原来的风扇就行了，花费只要15元，竟然重新买个散热器？ {sweat:]

这个………………我实在很菜，不知道怎么拆开换拿破仑的风扇

作者: System32 时间: 2008-12-4 08:52
DIY 10 years.......
这个………………我实在很菜，不知道怎么拆开换拿破仑的风扇

{sweat:]

作者: 征服 时间: 2008-12-4 09:55

原帖由 loughlion 于 2008-11-24 23:03 发表

为什么你会觉得银蝠买得比较渣呢？价钱还是性能？4670本身发热不算大，不用太好的散热器吧？

性能对不起那个价格，加点上金福很爽或者用原装不就完了

作者: benbenxion 时间: 2008-12-4 10:45
海韵的300W小电源，我也有一个

作者: zidane1980 时间: 2008-12-4 10:51
感觉很一般
高不成低不就的

作者: loverzhp 时间: 2008-12-4 10:57
也不小了，是你以前的大而已。。

作者: loughlion 时间: 2008-12-4 19:25

原帖由 System32 于 2008-12-4 08:52 发表
DIY 10 years.......
这个………………我实在很菜，不知道怎么拆开换拿破仑的风扇

{sweat:]

呵呵，让这位XD见笑了，俺10年了才鼓捣了3台机子，水平确实菜。

[ 本帖最后由 loughlion 于 2008-12-4 19:32 编辑 ]

作者: loughlion 时间: 2008-12-4 19:29

原帖由征服于 2008-12-4 09:55 发表

性能对不起那个价格，加点上金福很爽或者用原装不就完了

…………理由就这样？我要求不高的，银蝠完全可以满足我的要求，既然银蝠可以了我干吗多花钱买金蝠？
原装的太渣了，你看看图片对比就知道了。要是用原装的话，显卡负载稍微高点，发热就很难受了，有同样用这个卡的XD对比过，原装的扇子在满载时，显卡的温度高达80度，而银蝠只有56度。用原装的话，感觉不放心啊！

[ 本帖最后由 loughlion 于 2008-12-4 19:34 编辑 ]

作者: loughlion 时间: 2008-12-4 19:31

原帖由 zidane1980 于 2008-12-4 10:51 发表
感觉很一般
高不成低不就的

呵呵，我觉得DIY应该就是按自己的需要来选配，当然还得考虑自己的预算。
所谓高不成低不就恐怕是对你而言，但是这个搭配不是纯粹为了性能的，我有自己的应用要求。

[ 本帖最后由 loughlion 于 2008-12-4 19:35 编辑 ]

作者: loughlion 时间: 2008-12-4 19:37

原帖由 loverzhp 于 2008-12-4 10:57 发表
也不小了，是你以前的大而已。。

呵呵，帖子标题：中等偏小。

以前也不算大啦，普通的ATX机箱而已，如果还要追求更小的话，要达到我的要求，预算不足，只好妥协。

作者: 93blue 时间: 2008-12-4 20:43
银蝙效果还是不错的，金蝠这东西高不成低不就，价格贵不少，重量也大不少，对显卡PCB增加负担

作者: ak2000 时间: 2008-12-4 21:20
不错配的很合理

作者: 66MT 时间: 2008-12-4 21:51
这个吉祥我用过，很不错，质量相当好。
就是电源不好配，原装电源功率太小，买个别的尺寸又对不上。

好像LZ这个电源也是很勉强吧

作者: loughlion 时间: 2008-12-4 23:51

原帖由 66MT 于 2008-12-4 21:51 发表
这个吉祥我用过，很不错，质量相当好。
就是电源不好配，原装电源功率太小，买个别的尺寸又对不上。

好像LZ这个电源也是很勉强吧

嗯，电源确实比较麻烦，我现在只能把机箱卧着放，然后在电源和机箱那根梁那里用一小木块卡稳，这样电源才勉强固定。

实际上电源本身搭配有一块挡板，可以利用这块挡板安装在标准ATX尺寸的机箱上，不过这个机箱规格是偏小的，那块挡板用不了

要加工，问过加工费，因为这种一次性生意，价格比较高，不是很划算，暂时不打算搞，先用着，以后要是有需要，再改造吧。

作者: lflzxx 时间: 2008-12-8 13:03
420b 我买过好几个给朋友装机

作者: flymop 时间: 2008-12-8 13:13
散热有点失败，银蝠其实先不用换，原装先44看，我觉得原装的顶的住，拿破仑比5610强，有声音只要换扇子就行了，家里这么多台机器，其实不用买光驱

作者: l9329a 时间: 2008-12-8 16:16
请问lz，机箱是哪里买的？Pm一下，谢谢

作者: 96 时间: 2008-12-9 10:38
:thumbsup: :thumbsup:

作者: loughlion 时间: 2008-12-9 17:28

原帖由 flymop 于 2008-12-8 13:13 发表
散热有点失败，银蝠其实先不用换，原装先44看，我觉得原装的顶的住，拿破仑比5610强，有声音只要换扇子就行了，家里这么多台机器，其实不用买光驱

嗯，自己回头想下子，也觉得有点，原装的显卡风扇应该先试下的

至于CPU散热，当时没有想到搜索下怎么拆换风扇就买了5610，现在是觉得太草率了。

作者: ad921 时间: 2008-12-12 01:32
我也挺认同楼主的装机理念不过连风扇都不会换有些遗憾了现在风扇的螺丝口基本都是标准的散热器出噪音了买好风扇换上就行
包括那个银幅在超频三的店铺都能直接换扇叶

我现在也是小机箱加GIGA的G31-S2L，马上就要出掉了

正在满世界找能超频的G43主板

请教楼主两个问题
A: 富士康这个G43能超频不？和GIGA的G31比起来，超频选项是不是不够丰富？

B：富士康这款G43的显卡插槽是不是PCI-E 16X全速的？GIGA的G43，因为设计问题，显卡槽是PCIE 4X 限制了独立显卡的发挥。很郁闷，差点就买了。

作者: loughlion 时间: 2008-12-12 09:41

原帖由 ad921 于 2008-12-12 01:32 发表
我也挺认同楼主的装机理念不过连风扇都不会换有些遗憾了现在风扇的螺丝口基本都是标准的散热器出噪音了买好风扇换上就行
包括那个银幅在超频三的店铺都能直接换扇叶

我现在也是小机箱加GIGA的G31-S2L，马上就要出掉了

正在满世界找能超频的G43主板

请教楼主两个问题
A: 富士康这个G43能超频不？和GIGA的G31比起来，超频选项是不是不够丰富？

B：富士康这款G43的显卡插槽是不是PCI-E 16X全速的？GIGA的G43，因为设计问题，显卡槽是PCIE 4X 限制了独立显卡的发挥。很郁闷，差点就买了。

1、富士康这个G43基本就和INTEL的原装板一样，BIOS里没有啥OC选项，外频、倍频都不能在BIOS里调，调电压倒是有，但是比较奇怪，似乎是按比例来调，而不是数字式的。但是富士康有个管理软件可以软超频，这个软件我装了只是拿来降低CPU电压和风扇转速，我的要求低，CPU没有OC。
2、这个显卡插槽我也不是很清楚是不是16X全速的，但是显卡的3DMARK 06得分正常，我的配置下，默认设置是7709分，所以估计是全速的

作者: ad921 时间: 2008-12-12 13:35

原帖由 loughlion 于 2008-12-12 09:41 发表

1、富士康这个G43基本就和INTEL的原装板一样，BIOS里没有啥OC选项，外频、倍频都不能在BIOS里调，调电压倒是有，但是比较奇怪，似乎是按比例来调，而不是数字式的。但是富士康有个管理软件可以软超频，这个软件我 ...

谢谢解答这么说富士康这款的超频很一般了现在看PCI-E插槽的问题确实就是GIGA主板特色了，有意思的是在我的咨询帖子里，好几个网友就认为我是诬蔑GIGA，说限制PCI-E是芯片原始设计，还要看intel的技术文件，至少我在intel官网上没看到有关说法。

目前有卖的能超的就剩下 MSI和华擎的两款了华擎一直没敢用过据说MSI现在也堕落了红皮的板子用料相当的经济{mellow:]

作者: loughlion 时间: 2008-12-12 15:29

原帖由 ad921 于 2008-12-12 13:35 发表

谢谢解答这么说富士康这款的超频很一般了现在看PCI-E插槽的问题确实就是GIGA主板特色了，有意思的是在我的咨询帖子里，好几个网友就认为我是诬蔑GIGA，说限制PCI-E是芯片原始设计，还要看intel的技术文件，至少我在intel官网上没看到有关说法。

目前有卖的能超的就剩下 MSI和华擎的两款了华擎一直没敢用过据说MSI现在也堕落了红皮的板子用料相当的经济

MSI我也不喜欢，它的低端板是最早缩水的，华擎似乎没有传说中那么烂，只是不知道OC如何，稳定使用的话，本地JS说还可以。

作者: ad921 时间: 2008-12-12 18:26
我是真心想买GIGA 虽然当年一块915P把我朋友坑的不轻
（BIOS是焊上的坏了只能回厂20多天 {sweat:] 不过貌似现在都是焊上的 NND 要是可插拔本地找个维修30块就解决了）

GIGA的超频选项人性 ctrl+F1 啥都解决了可是为啥EG43就是改了PCIE通道，继续在网上骂骂到GIGA出不乱改设计的G43为止

华擎的板子刚出时候主要是卖相不好一堆歪歪扭扭的液态电容难看的老蓝色PCB。。。。。。给人感觉不如那几家皮包厂的玩意

观望下看看没问题等不及的话就如华擎

作者: ad921 时间: 2008-12-12 18:58
找到一个说法很雷人

為何不把 DVI-D 及 DisplayPort 放在 BackPanel 位置，卻要用子卡的達成額外的輸出呢。據指出，原來 G43 晶片的 SVDO 線路是與 PCI-E 繪圖接口線路共用，如果把 DVI 、 HDMI 或 Display 接口放置在 Back Panel ，部份 PCI-E 繪圖接口線路將會被硬件佔據，令繪圖接口無法達成真正 PCI-E x16 速度。

如果该说法成立，看主板的后面板接口就知道了如果主板集成DVI等接口，显卡槽铁定废了。如果不集成可能失去在乎接口的用户，华擎G43是额外给了个PCIE卡带DVI口，不过也要插在显卡口上，等于占用了显卡位置。
归根结底还是intel设计的比较有问题。。。。。。。。。。。。。让主板厂家为难了

作者: loughlion 时间: 2008-12-12 22:54

原帖由 ad921 于 2008-12-12 18:26 发表
我是真心想买GIGA 虽然当年一块915P把我朋友坑的不轻
（BIOS是焊上的坏了只能回厂20多天 {sweat:] 不过貌似现在都是焊上的 NND 要是可插拔本地找个维修30块就解决了）

GIGA的超频选项人性 ctrl+F1 啥都解决了 ...

是，华擎的做工看着是比较不爽，我也是不喜欢，后来选了富士康，至少看起来还整齐点儿，反正不OC，能稳定用，选看着舒服的买。

作者: loughlion 时间: 2008-12-12 22:57

原帖由 ad921 于 2008-12-12 18:58 发表
找到一个说法很雷人

為何不把 DVI-D 及 DisplayPort 放在 BackPanel 位置，卻要用子卡的達成額外的輸出呢。據指出，原來 G43 晶片的 SVDO 線路是與 PCI-E 繪圖接口線路共用，如果把 DVI 、 HDMI 或 Display 接口 ...

这个不对吧？集成显卡的主板插上之后可以用独立显卡，这个技术很早就有了，不会到了现在这个年代，还有那么落伍的设计吧？
至少我插上4670之后，成绩很正常啊，如果只是4X的速度，貌似会很影响比较大吧。

作者: ad921 时间: 2008-12-13 01:30

原帖由 loughlion 于 2008-12-12 22:57 发表

这个不对吧？集成显卡的主板插上之后可以用独立显卡，这个技术很早就有了，不会到了现在这个年代，还有那么落伍的设计吧？
至少我插上4670之后，成绩很正常啊，如果只是4X的速度，貌似会很影响比较大吧。

目前只证实了 GIGA的G4系列为了在背面加DVI和HDMI口占用了显卡的PCIE通道

有的品牌是不占用譬如华清是给了个子卡不用独显就插显卡槽上看起来富士康压根没在主板上带DVI 所以卡槽也是完整的

估计这是intel限制G43抢P43市场的一个手段

作者: loughlion 时间: 2008-12-13 17:51

原帖由 ad921 于 2008-12-13 01:30 发表

目前只证实了 GIGA的G4系列为了在背面加DVI和HDMI口占用了显卡的PCIE通道

有的品牌是不占用譬如华清是给了个子卡不用独显就插显卡槽上看起来富士康压根没在主板上带DVI 所以卡槽也是完整的

估计这是intel限制G43抢P43市场的一个手段

富士康这款有DVI啊，富士康这款有DVI和D-SUB，但是没有HDMI，但是从测试成绩来说，我的4670完全正常，跑NFS12也没有异常

我觉得这个占用PCI-E通道的说法不大靠谱，以前G31没听说这样，现在G43有啥必要这样？如果真是这样，那么多用户，不会到现在都没几个反映这事的

说不让G43跟P43抢市场就更不靠谱了，两者定位本来就不一样，按说G43应该更多的是供给品牌机厂商，零售市场上，会使用集成显卡主板再插独立显卡的，除了像我这样无可奈何找不到合适的，没有谁会这样用吧？怎么能抢了P43的市场呢？

作者: loughlion 时间: 2008-12-13 18:03
找到你说的那篇文章了

為何不把 DVI-D 及 DisplayPort 放在 BackPanel 位置，卻要用子卡的達成額外的輸出呢。據 ASRock 指出，原來 G43 晶片的 SVDO 線路是與 PCI-E 繪圖接口線路共用，如果把 DVI 、 HDMI 或 Display 接口放置在 Back Panel ，部份 PCI-E 繪圖接口線路將會被硬件佔據，令繪圖接口無法達成真正 PCI-E x16 速度。

當然， RD 可以加入 PCI-E Switch 晶片或傳統 Jumper 設計，當使用獨立繪圖卡時可以切換 x16 或 SVDO 模式，但在 MicroATX 面積有限的情況下，難度較高，因此 ASRock 選擇使用子卡的設計，直接在 PCI-Express 繪圖接口中提供 DVI-D 及 DisplayPort 輸出，而使用獨立繪圖卡時又能保持真正 PCI-E x16 速度。

[ 本帖最后由 loughlion 于 2008-12-13 18:14 编辑 ]

作者: cty212125 时间: 2008-12-13 21:05
不是很喜欢机箱的样子，呵呵。。

作者: ad921 时间: 2008-12-14 19:04

原帖由 loughlion 于 2008-12-13 17:51 发表

富士康这款有DVI啊，富士康这款有DVI和D-SUB，但是没有HDMI，但是从测试成绩来说，我的4670完全正常，跑NFS12也没有异常

我觉得这个占用PCI-E通道的说法不大靠谱，以前G31没听说这样，现在G43有啥必要这样？如 ...

如果不需要再PCI槽插大量扩展卡只用1块硬盘很多人还是偏爱小机箱

这当然不是为了省钱小机箱更贵啊

我的爱好就是拼装假品牌机从壳到瓤网上都能买到的不过品牌机的小板BIOS功能少线路接头乱七八糟的没必要还是买零售的板子和显卡能保证性能

品牌机唯一好的就是壳和风扇还有外设(高端机器)

作者: 决不浪漫 时间: 2008-12-15 00:37
支持下，帮顶

作者: loughlion 时间: 2008-12-15 09:08

原帖由 ad921 于 2008-12-14 19:04 发表

如果不需要再PCI槽插大量扩展卡只用1块硬盘很多人还是偏爱小机箱

这当然不是为了省钱小机箱更贵啊

我的爱好就是拼装假品牌机从壳到瓤网上都能买到的不过品牌机的小板BIOS功能少线路接头乱七八糟的没必要还是买零售的板子和显卡能保证性能

品牌机唯一好的就是壳和风扇还有外设(高端机器)

赞成！很喜欢品牌机的小机箱，用料好，设计做工也好，看着舒服，我是很想弄个来用用的。
但是看了淘宝上一些外流出来的品牌机小机箱，多数都是小电源，半高显卡，有些还需要找TFX之类规格的电源，太麻烦了，我这次用这个AOPEN H420B，光是找块小主板都挺头疼了，要是还要找块半高显卡，便宜点的性能比较低，以后想玩星际2或者暗黑3就玩不了，性能好点的半高显卡那个贵哦，所以没法子，人穷只好将就了。

作者: ad921 时间: 2008-12-15 15:16
怀念我07年淘的联想大锋行

才200出头那用料那设计后悔没屯一批结果老家的亲戚来串门一眼就看上了扔下钱抗火车上就走了我也无话可说

后来帮他弄的联想主板显示器外设整了一套
