标题: 天气越来越热，稍微改善一下散热，利于超频——全程图解 [打印本页]

作者: 0772boy 时间: 2009-3-26 21:00
标题: 天气越来越热，稍微改善一下散热，利于超频——全程图解
本帖最后由 0772boy 于 2009-3-26 21:17 编辑

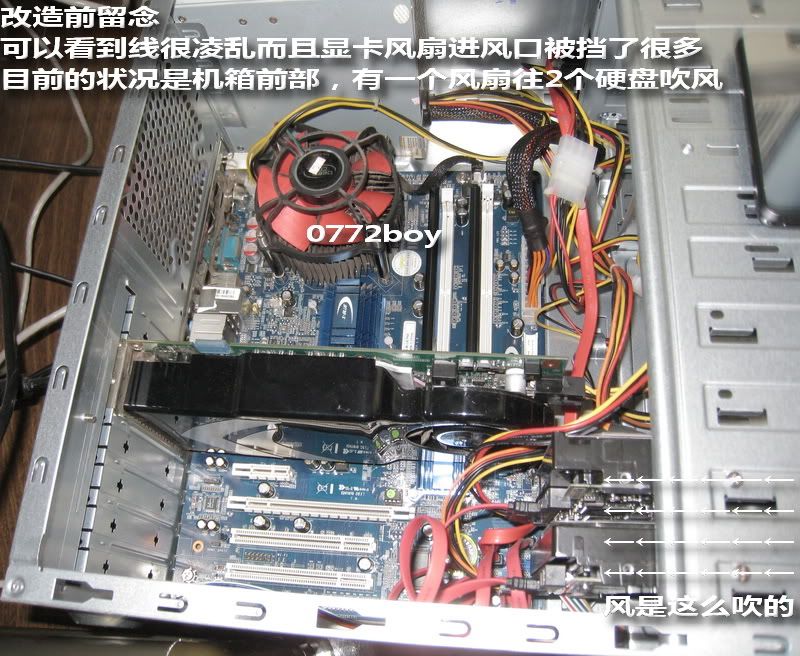

鉴于之前超频死机多次，监视各部件温度发现显卡开机50+，待机一段时间后稳定在59度（我发誓我是认识阿拉伯数字的）
于是下决心改善机箱内散热，包括机箱、显卡、CPU

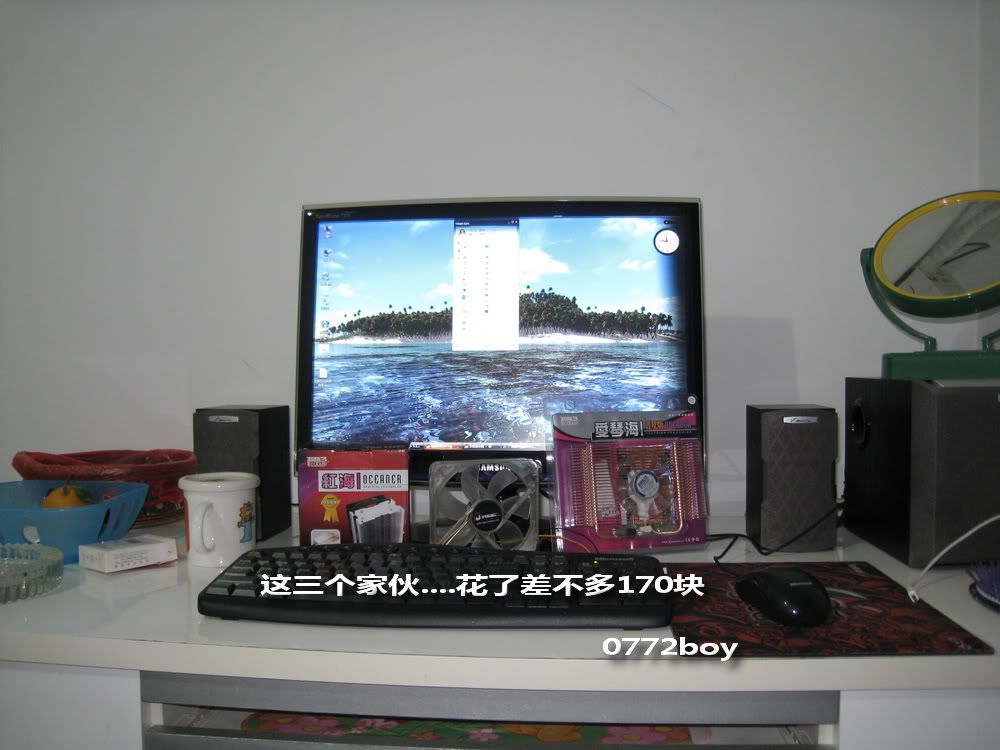

于是在2周前网购了一批散热装备，虽然当周的周末就到了，但是后来一直加班没有时间搞
今天一鼓作气，全换上，给大家分享一下经验以及温度骤降之后的愉悦
图片过后总结改善成果
本人配置：CPU E5200，主板 XBlue P43，显卡昂达96GSO，内存 Kingmax DDR2 800->威刚游戏版 DDR2 800,电源鑫谷530PQ加强版 300W额定,其他和超频没关系的就不说了

图片空间有点问题，看图片看到X的朋友可以右键-显示图片，多试几次就出来了的.....不好意思

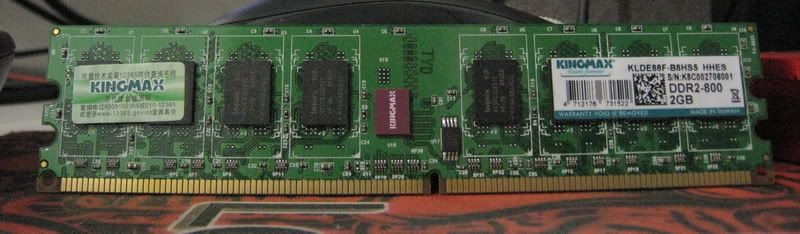

原来的内存，Kingmax DDR2 800，当时也能超到900多，不过....还是换了威刚游戏版

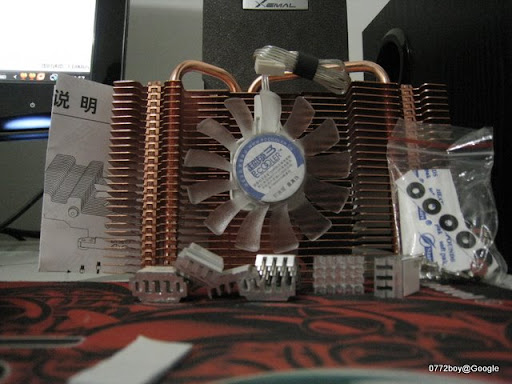

爱琴海普及版，配件蛮多的，一开始看有点晕，还好，虽然没看说明书但是装起来还挺容易（至少比红海好装说实话）

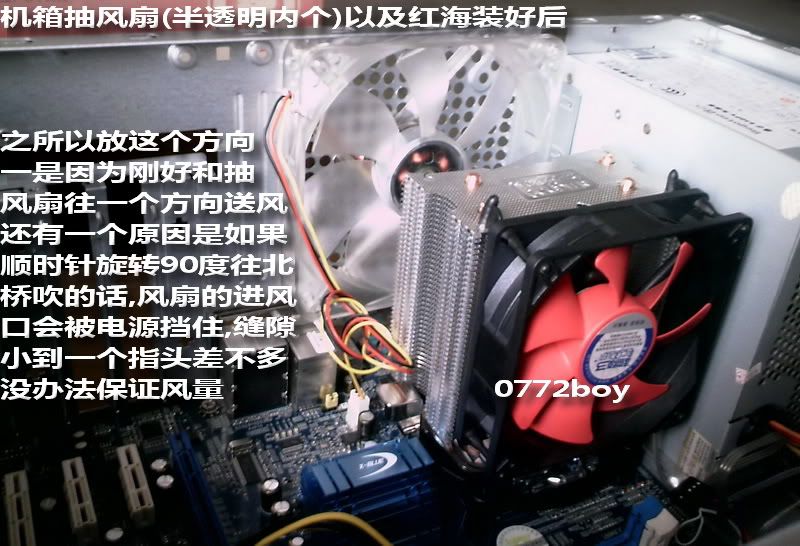

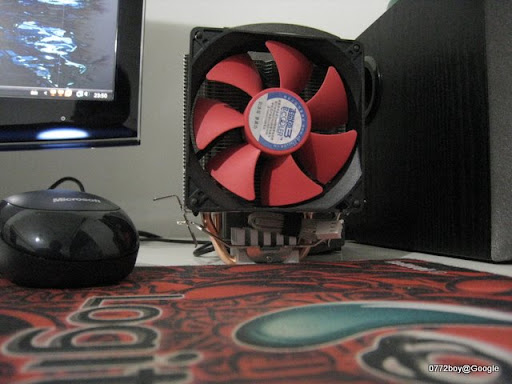

红海....别看样子蛮酷的，其实那些铝鳞片超级易变形，扣那个扣具的时候给我弄弯了不少...怎么说我也装过不少AMD和Intel散热器了，这个是最难搞的.....当然我心不灵手不巧也是一个原因了 ......

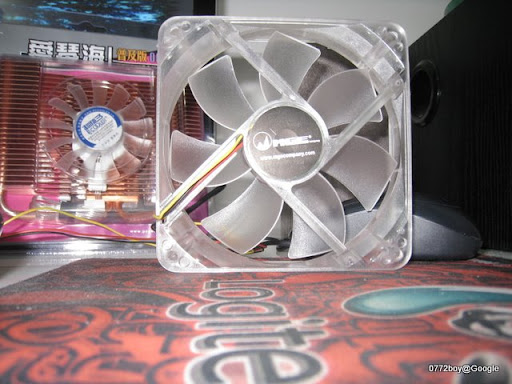

这个东西到手的时候还说买错了，太大，谁知道安装的时候刚刚好，风量够大

接下来是包了一层壳的威刚游戏版了，样子够酷，感觉比黑龙条要好看，不过红色威龙更加酷，也更加贵. ....都是废话

改造完毕后，基本能形成一个流通的风道，只是本人第一次弄，诸如防尘、降噪、布线美观等等问题还不少，以后有待加强

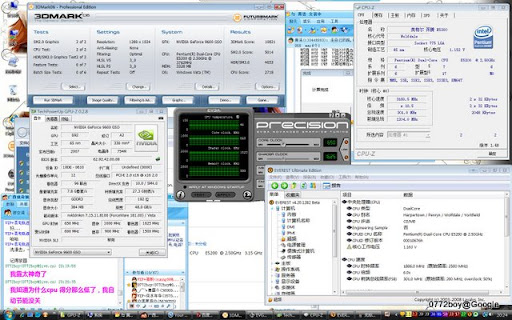

这个是改造前超频的截图，不知道为什么传上google之后被压缩了，大概是CPU：300*10.5=3.15，显卡：核心650、流处理器1625、显存2000，仔细看的话图上的数字还是可以看清楚的，3D06分数记得是10800多吧

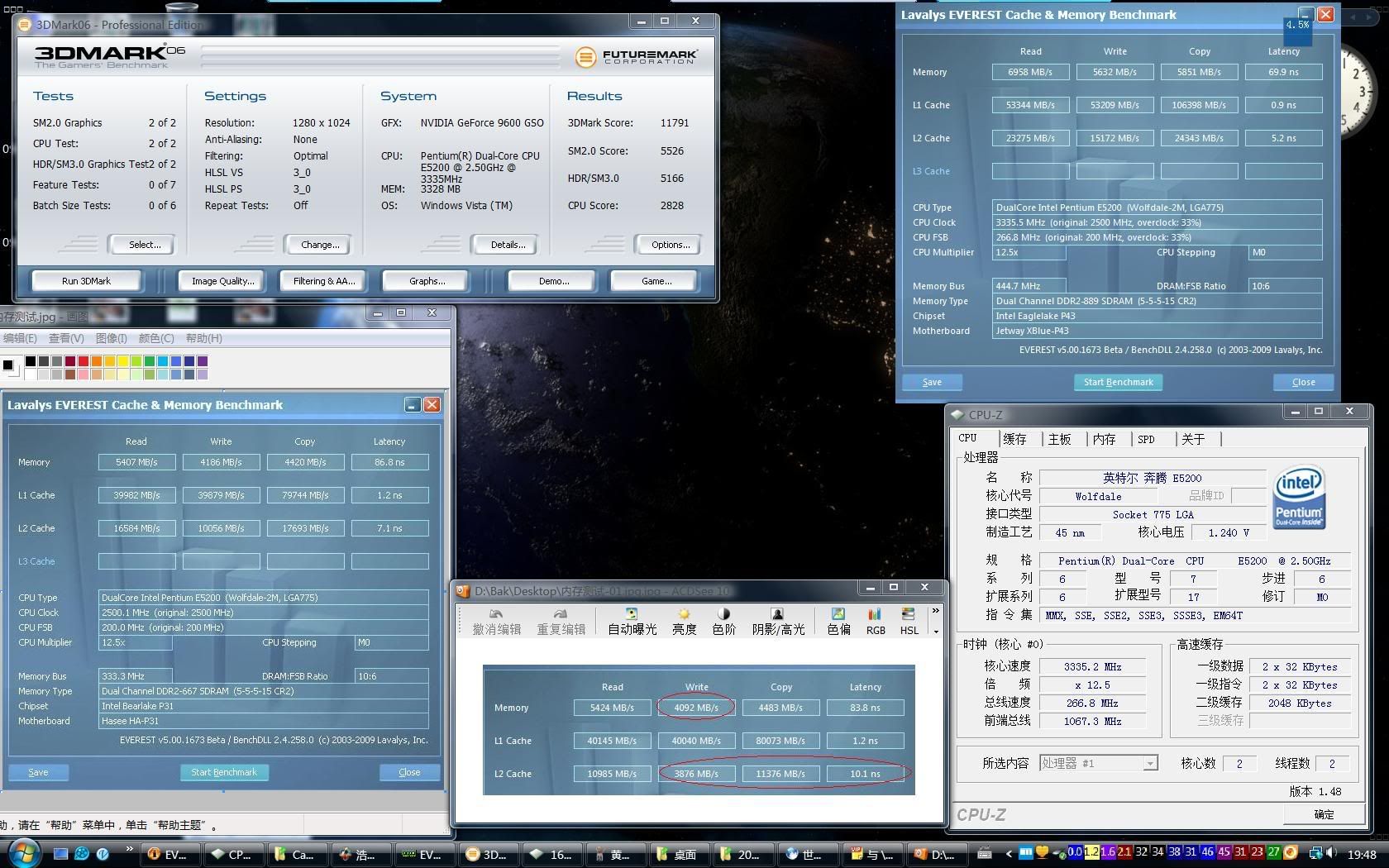

这是改造后CPU：266*12.5=3.33，核心+0.08V其他默认（事到如今，这个U的雷我是体会到了），显卡：核心720、流处理器1800、显存2200，3D06默认跑了11700多分

然后是2种情况下温度对比（室温20~24度左右）
改造前：CPU待机40+，满载差不多60，显卡更恐怖，降频使用（核心450、流处理器1125、显存1350），开机50+，待机59度，满载随便上70
改造后：CPU待机32度，满载55度（是跑OR的时候），显卡默认频率待机47度，满载65度，超到核心720、流处理器1800、显存2200跑3D06的时候是69度
（这里要说一下，看了上面的图片不难发现，我的显卡风扇已经没有调速了，或者说我不知道如何调整，因为显卡风扇电源我接到主板上的3针口上了，原因的话图片有说明）

对比结果是，改造后超频幅度大温度反而比改造前超频幅度小的温度低
改造遗留的缺陷是显卡散热器风扇不能接到显卡上，接到主板上了，还望高手指点迷津啊

PS:提个问题，本人后来购入的威刚游戏版内存在CPU-z中无法显示序列号，不过从目前的情况来看条子是能超的，这个...该怎么说呢，没有序列号这个情况正常么？
相关情况在这个帖子有说明:
http://we.pcinlife.com/thread-1126305-1-1.html

作者: 0772boy 时间: 2009-3-26 21:14
本帖最后由 0772boy 于 2009-5-2 00:40 编辑

多放一张...网购的票子
第一次在淘宝买东西

大家有兴趣的话可以去搜索一下“树苗散热店”，GZ的网友去还有优惠哟~

作者: wand 时间: 2009-3-26 21:57
跟我的布局差不多，而且也是红海

不过我认为显卡那里出风还有点疑问。很和可能是进风。

作者: wand 时间: 2009-3-26 22:04
我打算进一步改造

1，在散热器上装低速双风扇。一吹一吸。机箱出风用大风扇（风量至少等于cpu散热器的风量）。
2，cpu和机箱风扇间加风管密封。从cpu吹的风扇到机箱出的风扇。强化这个风道，因为我发现红海的风扇吹风一部分会从上面窜出来，并没有吹过散热片。而且电源的风扇会对那个分路有影响。
3，减小机箱前进风口。

这个样，风从显卡处进入，带走显卡的热量后，与机箱前部进入的空气汇合，通过南北桥，带走热量，吸入cpu和电源，排出。

要注意调节进风口大小和排风口风扇速度，避免电源风扇不能排风反而吸风

作者: 0772boy 时间: 2009-3-26 22:25
我用手试过显卡原先的出风口，改成爱琴海之后也还是出风，只是比以前小很多，而且我发现爱琴海下吹的风吹到PCB会弹回来...其实还是喜欢以前昂达原装那种，但是它的进风口被我的sata线挡了，而且风量小，加上积灰后散热效果差，噪音也是个问题，以上原因考虑后还是换了爱琴海

至于红海的风，的确不是直吹向机箱风扇的，我用手试了一下，鳞片四面八方都漏风，只是我的机箱风扇风量大，全带走了

作者: xm_walter 时间: 2009-3-26 22:35
很强大。。加油！

作者: mayalan 时间: 2009-3-26 22:41
为了静音和降温偶只能多花钱了 O(∩_∩)O哈哈~

作者: 0772boy 时间: 2009-3-27 12:33
现在得弄一下北桥散热了，打算参考前人经验用502粘个小风扇上去

作者: dozerabbit 时间: 2009-3-27 13:02
思路，方法不错哦，学习！

作者: 空想具现化 时间: 2009-3-27 13:23
学习中，知识增长ING。我的显卡运行一段时间62度，88GTS，要考虑下优化散热了

作者: 0772boy 时间: 2009-3-27 18:10

学习中，知识增长ING。我的显卡运行一段时间62度，88GTS，要考虑下优化散热了
空想具现化发表于 2009-3-27 13:23

只想降低待机温度的话，何不尝试刷个BIOS开启2D、3D分频

作者: wuqinchang 时间: 2009-3-27 19:38
我的电源风扇都是接在主板上的，有什么关系

作者: 新世界 时间: 2009-3-27 21:26
不错，升级中

作者: __峰 时间: 2009-3-27 21:36
我也想改造

作者: 0772boy 时间: 2009-3-28 01:58
12# wuqinchang

待机的时候还好
问题是，风扇转数没有办法显示出来了，也没有办法在满载的时候给风扇调速，满载温度压不下来

作者: glietczl 时间: 2009-3-28 09:49
争取早日转正，帮顶,顶一下0772的兄弟，我是0771

作者: 0772boy 时间: 2009-3-28 10:52

争取早日转正，帮顶,顶一下0772的兄弟，我是0771
glietczl 发表于 2009-3-28 09:49

哈哈，不远不远~大家多多交流啊~

作者: 木独猪 时间: 2009-3-28 13:03

争取早日转正，帮顶,顶一下0772的兄弟，我是0771
glietczl 发表于 2009-3-28 09:49

呵呵,我是0774的~:lol:

作者: psqd0772 时间: 2009-3-28 13:43
那你看看我的

作者: 0772boy 时间: 2009-3-29 03:30
19# psqd0772

难得啊，第一次见你，之前了没露过面的咧
有机会交流下子啊~

作者: bshbsh 时间: 2009-3-29 08:29
显卡下面挡板安装个风扇往外抽风是不是更好

作者: wxdlzx 时间: 2009-3-29 15:59
为什么同样的卡温度高这么多呢，不明白，我原装风扇基本40不到待机，满载60不到，就是声音像拖拉机，换珊瑚海了

作者: 毒龙 时间: 2009-3-29 17:01
昂达9600GSO蛮好的~

作者: 0772boy 时间: 2009-3-30 00:34
22# wxdlzx

要看所在地的气候吧，还有就是原装散热的效果，我的原装太请注意称呼用词。，被bi的

作者: 0772boy 时间: 2009-3-30 00:35

昂达9600GSO蛮好的~
毒龙发表于 2009-3-29 17:01

老G92核心好是好........你要试试把原装散热拆下来看就发现猫腻了，换散热又得花钱，性价比其实也不高

作者: 风影了了 时间: 2009-3-30 19:28
测评改装的帖子都帮顶。

作者: ggmmok 时间: 2009-3-30 23:16
学习中，知识增长

作者: ccyygg1 时间: 2009-3-31 00:21
增长了知识

作者: zsares 时间: 2009-3-31 00:44
恭喜改造成功~~

作者: hongxu1600 时间: 2009-3-31 18:23
好风道好温度

作者: wera1999 时间: 2009-4-1 15:26
改的相当的好啊

作者: fyp0310 时间: 2009-4-1 21:58
改了看起来都漂亮多了,就是钱也去了

作者: fyp0310 时间: 2009-4-1 22:01
改了看起来都漂亮多了,就是钱也去了

作者: bn1942 时间: 2009-4-2 14:48
如果换了散热，性价比就没有了。

作者: 0772boy 时间: 2009-4-2 14:58

如果换了散热，性价比就没有了。
bn1942 发表于 2009-4-2 14:48

DIY嘛，不折腾一下心理不舒服了...当初把E52原装散热￥50卖掉也算是补回来一些了

作者: jiangking 时间: 2009-4-2 15:41
提示: 作者被禁止或删除内容自动屏蔽

作者: michaeltam 时间: 2009-4-2 17:11
支持自己动手改造，什么极品的东西都需要自己细心弄的

作者: dolphinxht 时间: 2009-4-2 17:19
为了论坛的繁荣

作者: babyblin 时间: 2009-4-6 22:30
不错~~~~

作者: 伪-小宝 时间: 2009-4-7 14:50
我每天看贴无数,基本上不回贴.
后来发现这样很傻,很多比我注册晚的人财产都比我多,于是我就把这段文字保存在记事本里,每看一贴就复制粘贴一次.顺便帮LZ把贴子顶上去

作者: tutu1982625 时间: 2009-4-7 17:11
为了静音和降温偶只能多花钱了 O(∩_∩)O哈哈~

作者: 张牙舞爪 时间: 2009-4-7 17:44
不错啊，，，图文并茂

作者: gonglingui 时间: 2009-4-7 21:27
很好~支持DIY，不断总结经验跟大家共享哈

作者: 370830 时间: 2009-4-7 21:45
学习了。。

作者: Shiny1225 时间: 2009-4-7 22:22
重在折腾啊....LZ总共散热花了多少?

作者: rushsprite 时间: 2009-4-8 00:20
挺有思路的`学习了

作者: bladefeng 时间: 2009-4-8 00:42
不错不错

作者: zkxyy 时间: 2009-4-8 01:02
机箱里面比较空荡

作者: hyjpanda 时间: 2009-4-8 01:02
生命在于折腾

作者: cloud1977 时间: 2009-4-8 09:52
07年玩电脑散热的时候花了不少钱的人路过。。。

作者: kadorre 时间: 2009-4-8 12:33
提示: 作者被禁止或删除内容自动屏蔽

作者: redsun108 时间: 2009-4-8 22:08
学习了！

作者: redsun108 时间: 2009-4-8 22:12
学习了！我刚买红海，也想的是这样装，不知道有没有更好的。
另外，红海周围想用胶条封闭，只留前风扇进风口，和对面出风口，不知道行不行？

作者: tvpc 时间: 2009-4-8 23:41
9600GSO何不尝试刷个BIOS开启2D、3D分频

作者: 0772boy 时间: 2009-4-16 10:23
54# tvpc

刷了，在这呢：
http://we.pcinlife.com/thread-1127602-1-1.html

作者: yslfx 时间: 2009-4-16 10:48
原来的CPU散热太差啦~~~

作者: snsn 时间: 2009-4-17 16:13
为散热我也折腾了很久，我是4830，原装的换爱琴海普及版+12厘米风扇，觉得压不住，换双9厘米，感觉效果还是不好。最后又买了个加勒比海+12厘米，总算满意了，待机34，游戏一般43度左右，furmark也不过50左右。
早知道当初直接买加勒比海了，价格比爱情海普及版就贵了20多块而已。

作者: 超级皮皮鲁 时间: 2009-4-17 16:15
支持一下原创

作者: psqd0772 时间: 2009-4-19 19:16
我想买个好点的主机箱，但是又不想网购，你懂在哪里有卖吗？

作者: zhangcloud 时间: 2009-4-19 19:54
支持一下原创

作者: lckyzx 时间: 2009-4-21 10:44
提示: 作者被禁止或删除内容自动屏蔽

作者: jinjiewy 时间: 2009-4-21 11:07
很好，很强大。

作者: 沙发 时间: 2009-4-21 11:25
不错帮顶

作者: gyc 时间: 2009-4-22 10:42
为了静音和降温,加油

作者: 0772boy 时间: 2009-4-25 16:21
59# psqd0772

给具体牌子型号我帮你问下好了，我们穷乡僻壤的，想找好东西还挺难

作者: hanbin1975 时间: 2009-4-26 10:41
不错，经济实用！

作者: 无敌小糖块 时间: 2009-4-26 11:11
廉价机箱

作者: zhangcloud 时间: 2009-4-26 12:34
学习了！

作者: rhwood 时间: 2009-4-26 13:28
威刚游戏版没意思的。一点意思都没有。

作者: slayer2008 时间: 2009-4-26 13:34
本帖最后由 slayer2008 于 2009-4-26 13:43 编辑

问楼主个问题，好像这样侧置的风扇，都是风扇向背版的方向比较的好，而后风扇是往外排热风的，这样可以即使的将热量排出。
楼主这样的安装方式，我感觉，侧部的风扇应该反过来装才对。
刚才有个5610 plus的评测的风扇就是反置的，不过论坛不让发网址，只管作罢。

作者: tianzw 时间: 2009-4-26 14:00
mark收藏学习了

作者: simba319 时间: 2009-4-26 14:31
友情提示：显卡这个8025的扇子开始还好，超过三个月你就知道厉害了，嗡嗡声不绝于耳，无奈之下拆掉换了个12cm转速1000的风扇，整个世界，清静了……

作者: PMPMP 时间: 2009-4-26 16:36
LZ柳州的，鉴定完毕，拿分走人！

作者: rhwood 时间: 2009-4-27 09:11
没错。

友情提示：显卡这个8025的扇子开始还好，超过三个月你就知道厉害了，嗡嗡声不绝于耳，无奈之下拆掉换了个12cm转速1000的风扇，整个世界，清静了……
simba319 发表于 2009-4-26 14:31

作者: 0772boy 时间: 2009-4-29 22:26
70# slayer2008

反过来装不是和CPU对吹了么.........难道是我理解错误？
能放个示意图什么的么

作者: 0772boy 时间: 2009-4-29 22:27
72# simba319

米关系，12CM风扇手头上有，真的出现那个情况了就换上去就是了，螺丝扎带都有，换很方便滴~

作者: Ppo 时间: 2009-5-1 02:33
顶你一卵我原先也在0772 ..
讲好实话你更子搞是没得力的显卡根本没用克动主要是CPU风扇那块要改进下
最好就是把CPU卖克再搞块1.3V内上4G的风扇可以用铜底的热管扇风可以吹得到显卡的背面

作者: Ppo 时间: 2009-5-1 02:35
那个显卡我玩过两天发热量还是可以接受的这种散热片用一段时间就用高压风枪最一下最好把里面的灰尘全部吹出来散热效果明显改善 .......

作者: 0772boy 时间: 2009-5-3 15:10

顶你一卵我原先也在0772 ..
讲好实话你更子搞是没得力的显卡根本没用克动主要是CPU风扇那块要改进下
最好就是把CPU卖克再搞块1.3V内上4G的风扇可以用铜底的热管扇风可以吹得到显卡的背面
Ppo 发表于 2009-5-1 02:33

有见地...不过老兄你的柳州话就不敢恭维了
不忍心啊，把雷U出了去害人会受到我良心谴责的
再说这个Xblue P43也不是什么好鸟，果然便宜货不好
过段时间吧，不是Q9就是I7了，这台机子现在也就看看高清上上网，买那时候要玩的游戏都打穿了

作者: haojuegn125 时间: 2009-5-7 13:30
顶上去.....

作者: qhdlixin 时间: 2009-5-7 13:47
公版260+能改装散热不？现在待机50度，满载70多度。很可怕的。。。。

作者: 0772boy 时间: 2009-5-13 22:17

公版260+能改装散热不？现在待机50度，满载70多度。很可怕的。。。。
qhdlixin 发表于 2009-5-7 13:47

没接触过那么好的显卡
兄台可以试试然后分享下心得撒

作者: 就是BU信邪 时间: 2009-5-22 13:46
不错

顶下

作者: ligy 时间: 2010-10-15 00:37
进来膜拜一下

作者: Peter-Huang 时间: 2010-10-15 02:38

鉴于之前超频死机多次，监视各部件温度发现显卡开机50+，待机一段时间后稳定在59度（我发誓我是认识阿拉伯数 ...
0772boy 发表于 2009-3-26 21:00

既然折腾了，给楼主提个建议，在光驱位加装个12或14cm的静音风扇，效果会好许多。

作者: syzcz 时间: 2010-10-15 03:17
和超频得到的一点性能比，噪音更让我无法忍受，已经把原来搞的其他风扇全拆了

作者: 浪迹萍踪 时间: 2010-10-15 03:27
同用昂达的神卡9600gso，前连天换了加勒比海，效果不错~

作者: 0772boy 时间: 2010-10-15 11:02
这个挖的........本人已于去年7月换了I7了，这一台已经成为工作用的，机箱风扇也拆了、散热也卸了（换了20多块的青鸟），显卡也变成Gt210了，电源也换了，是找某个卖1950GT（好像是这个型号吧）的卖家买他搭配显卡一起的电源，XBlue P43返厂3次了目前还没回来，我鄙视你啊捷波

96GSO貌似到了要寿终正寝的时候了。。。。一切换成3D频率就死机，必死无疑....唉
