标题: 花了四个小时,帮朋友的电源包网(新增改PCI-E) [打印本页]

作者: 硬件發燒友 时间: 2009-5-8 04:28
标题: 花了四个小时,帮朋友的电源包网(新增改PCI-E)
本帖最后由硬件發燒友于 2009-5-11 03:42 编辑

这个电源是我的好朋友臭猴的,他跟我说是人家送,刚好看到我的战斧460W包得不错,所以托我帮忙,既然是朋友就没关系(因为包网挺辛苦的:146s )..

电源到手的第一感觉是,很重,质量应该不错,朋友也承认这电源很好的,不过打开一看:L/5 ,我就开口道"这是什麽年代呀,电源竟然没SATA接口,到底是多少年前的产品??"相信大家也觉得我道的对,没SATA接口,老是用转接挺麻烦的,尤其是多硬碟的电脑,我再说"这电源包了出来也浪费了我的工夫:@/nu !!",不过朋友一再请求,我就算了.

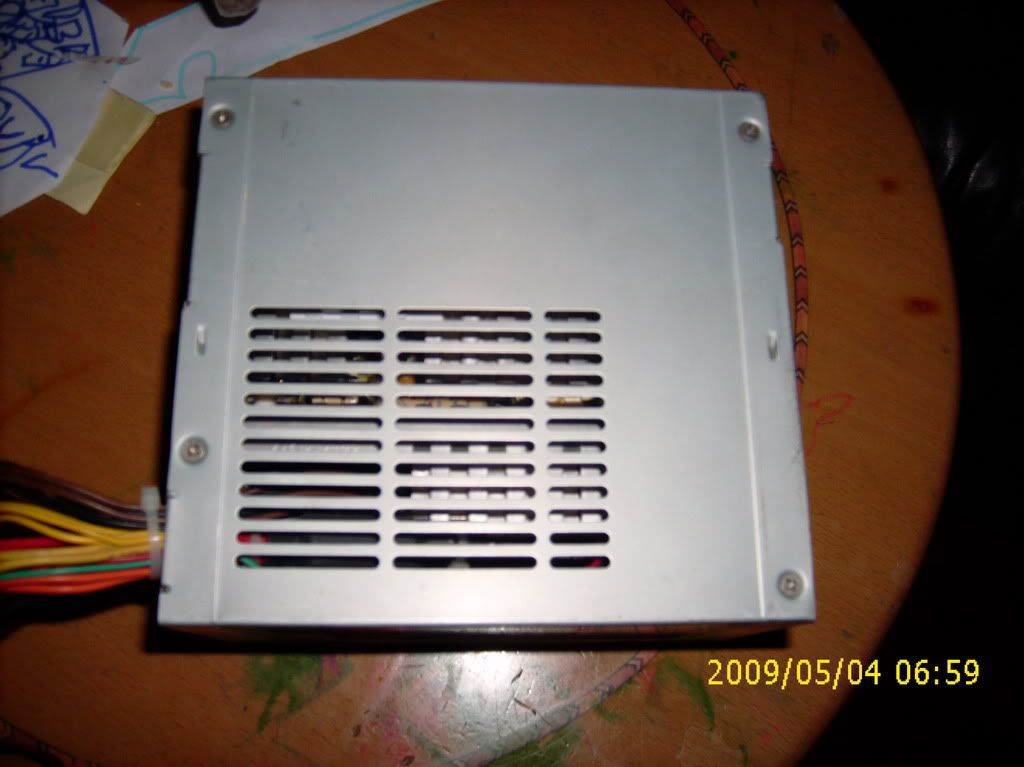

先来看一下电源,看成色,这种应该是库存货,後面8CM风扇散热.

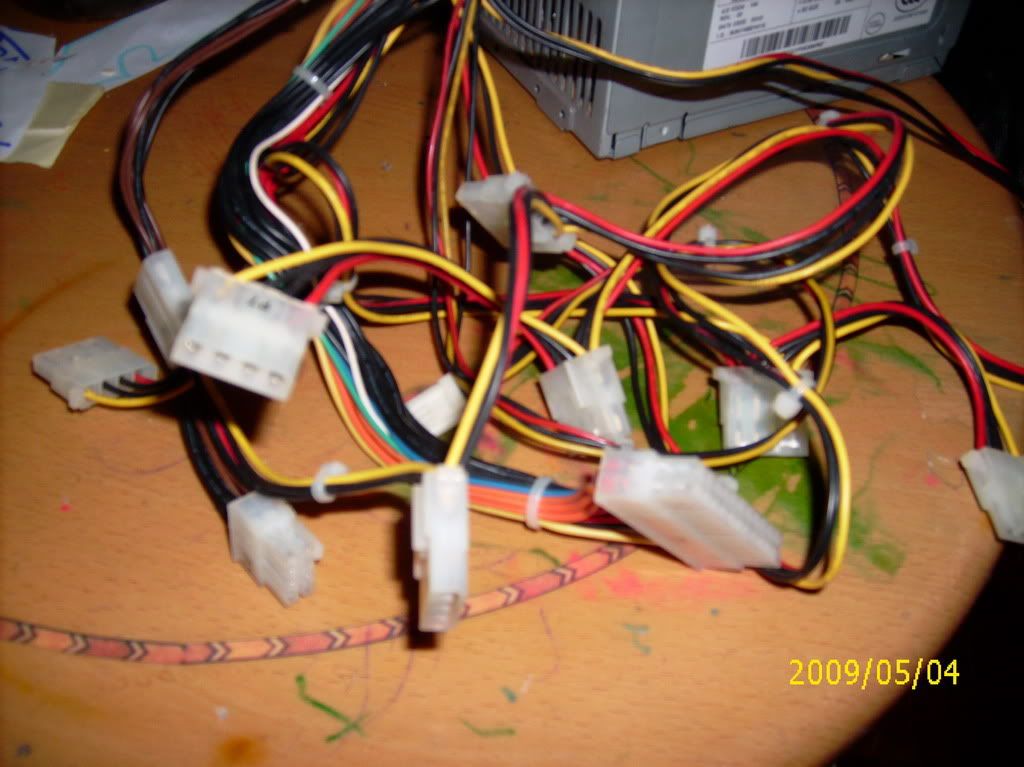

看一下接口,24PIN(不是20+4),8PIN(不是4+4),八个4PIN,一个FLOPPY 4PIN,越看越不舒服:@/nu .

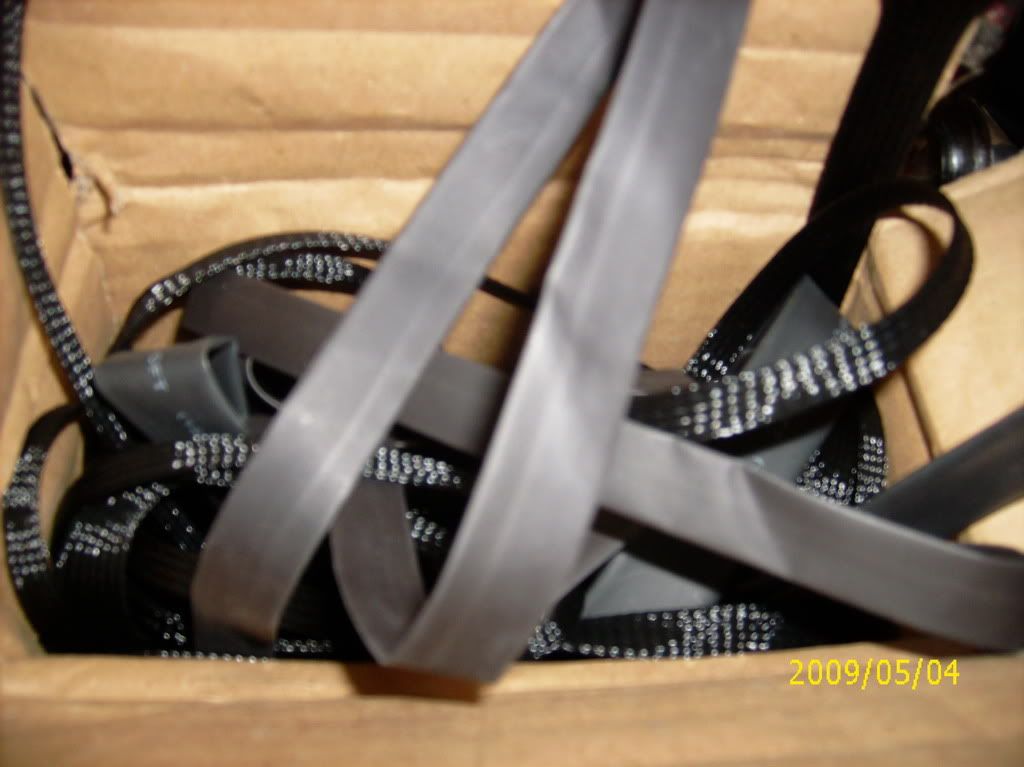

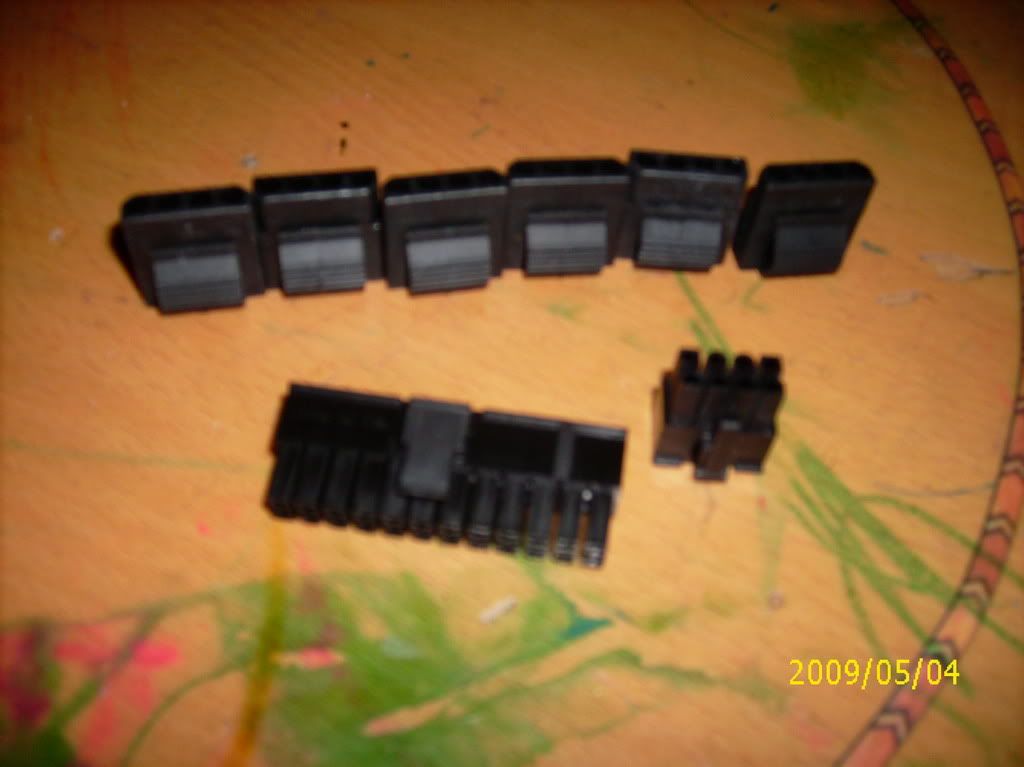

淘宝上买了些蛇皮网,用的是三织黑色网,顺道买了些黑色端子替换.

经过四小时的努力,终於完成了,过程没拍下,老实说,其实有心就可以,没什麽技巧,所以我就不上教程了.

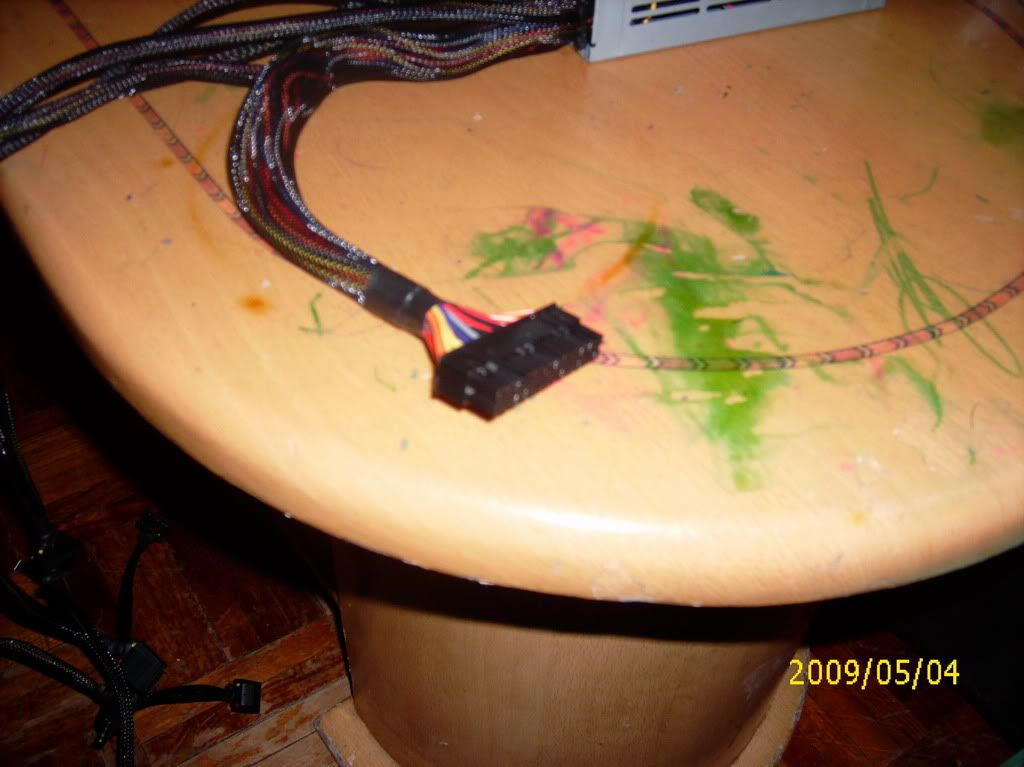

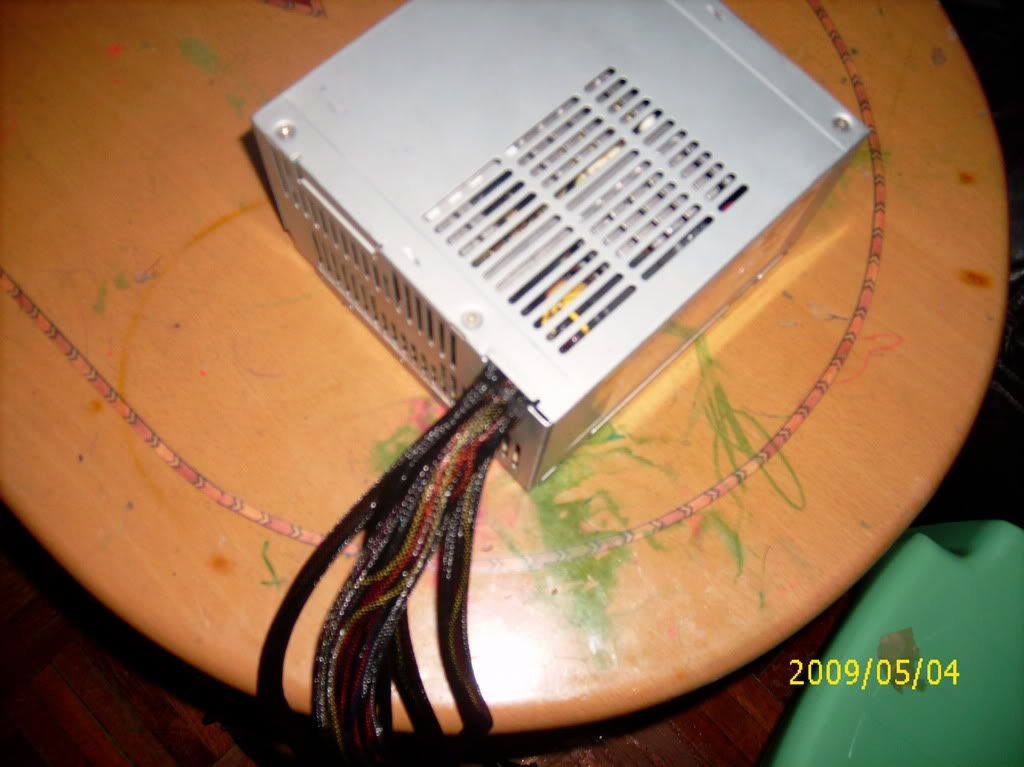

最麻烦的就是24PIN,用的是12MM网加16MM热缩管,接头换成了黑色20+4PIN.对旧主板亦可以兼容.

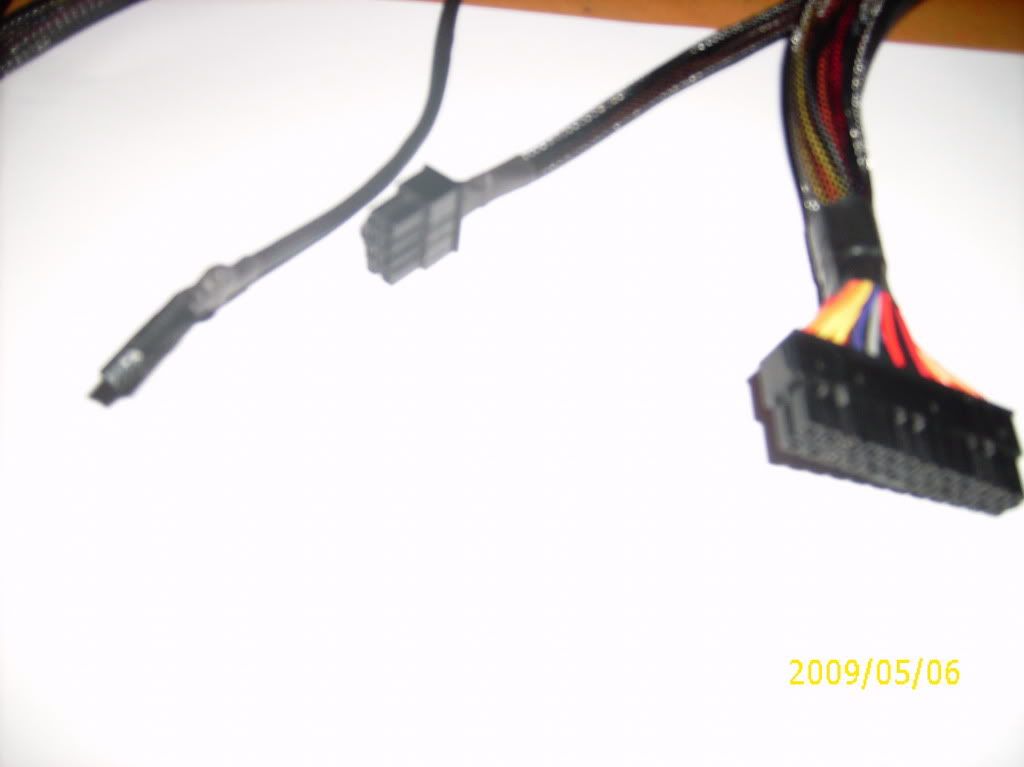

再来一张,20+4PIN,FLOPPY 4PIN,8PIN CPU供电,除了24PIN,其馀都是用6MM网加8MM热缩管.相机用了比之前还要便宜买回来的,结果又再应验了"便宜没好货",拍近照很烂,日:@/nu ..

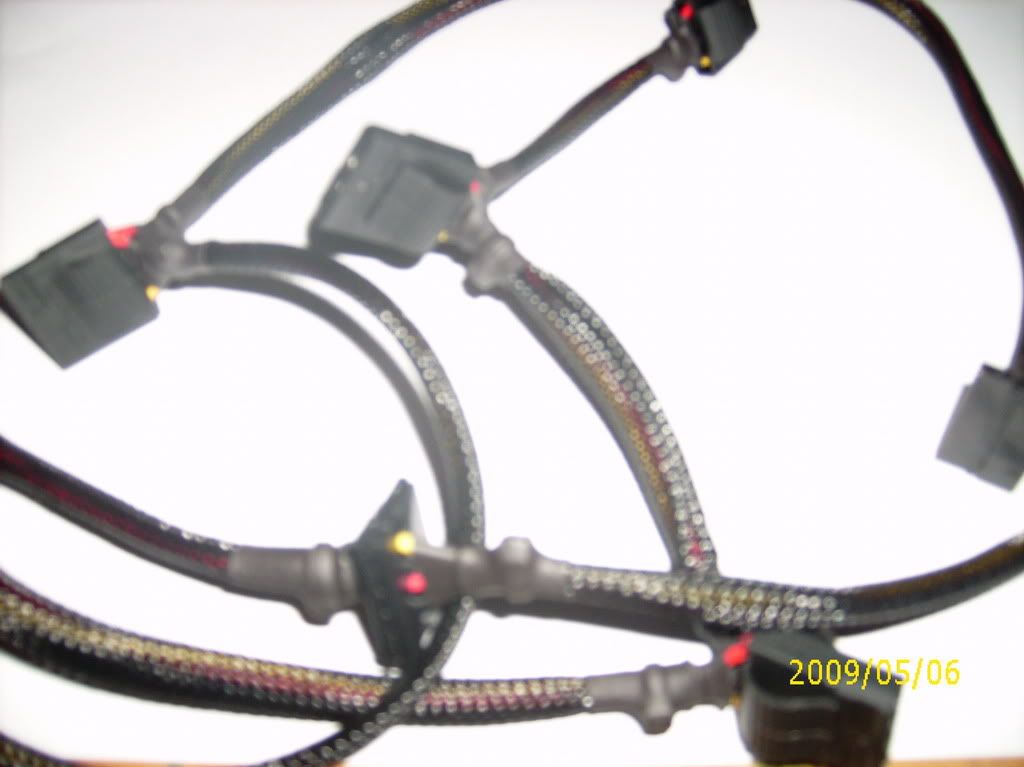

八个4PIN接口,我改成了五个4PIN加上四个SATA接口,没SATA的电源看上去就不舒服,线太长了,所以不能全照到.这里我要再强调一次,便宜没好货,拍出来真的很烂.:@/nu

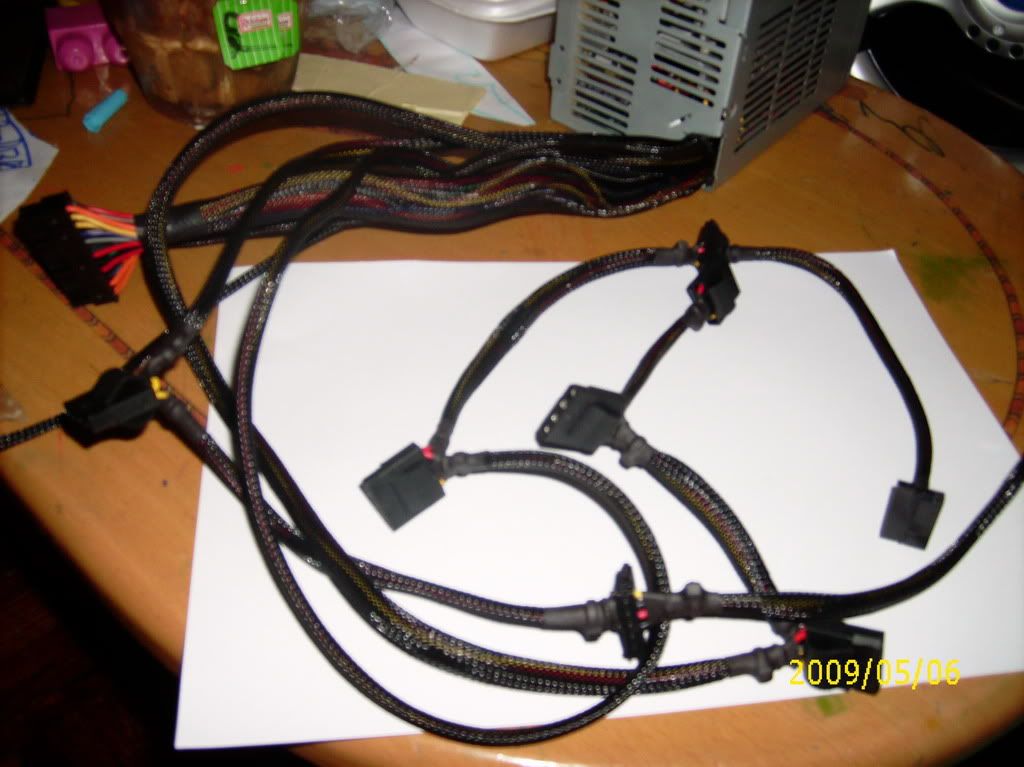

最後来一张全身照,大家应该看得比较清楚吧,现在变成了20+4PIN,8PIN,FLOPPY 4PIN,五个4PIN,四个SATA,本来想改个PCI-E出来,不过看到电源的规格,额定为400W,其他参数一般,所以就放弃了.

後记:其实有很多人也会想一试将自己电源包网,可是看上去觉得麻烦,不过可以说有心做的话,不难,而且淘宝上要的用具很容易买到,想一试的朋友不妨动动手,看这库存电源包了之後立即YY了不少.最後想说一句:便宜没好货(我指的是相机)....:em302

有感很多网友可能很想试一下但不敢,所以我特意再上篇自己的包网方法及建议,希望能够对大家有帮助吧.

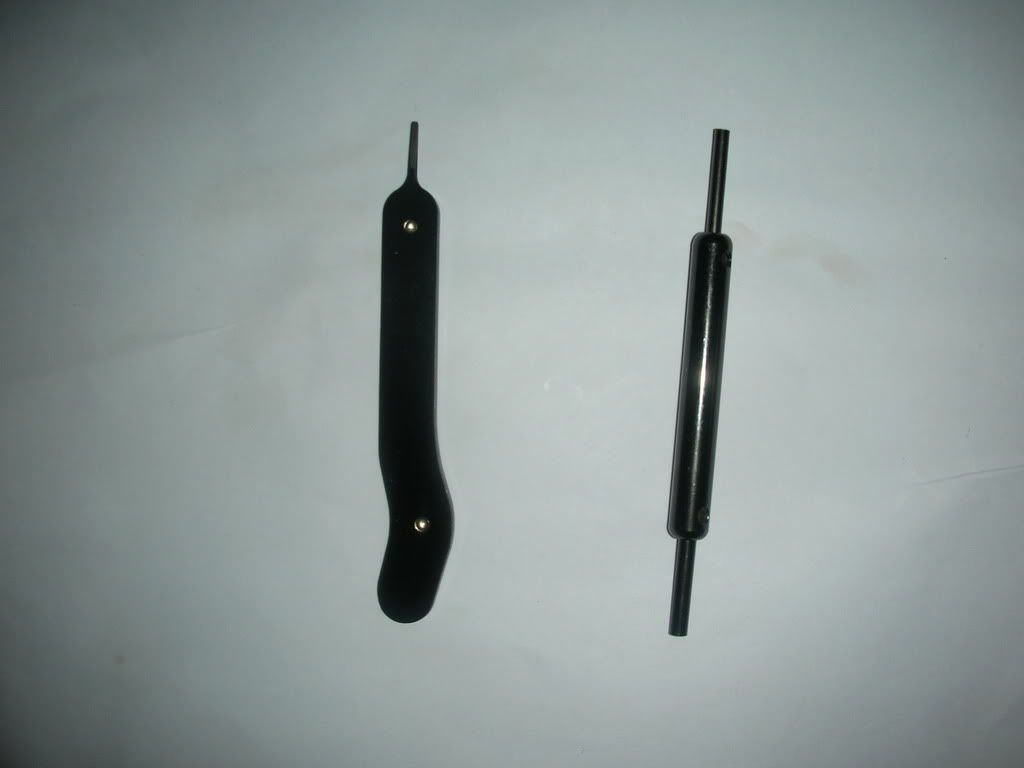

首先,工欲善其事,必先利其器,对新手来说,可能怎样退针也可能是一大难题,建议第一次包网就在淘宝上购买些退针器,约15元一对,网上的商家都说是SUNBEAM出品,这个我就不肯定了.

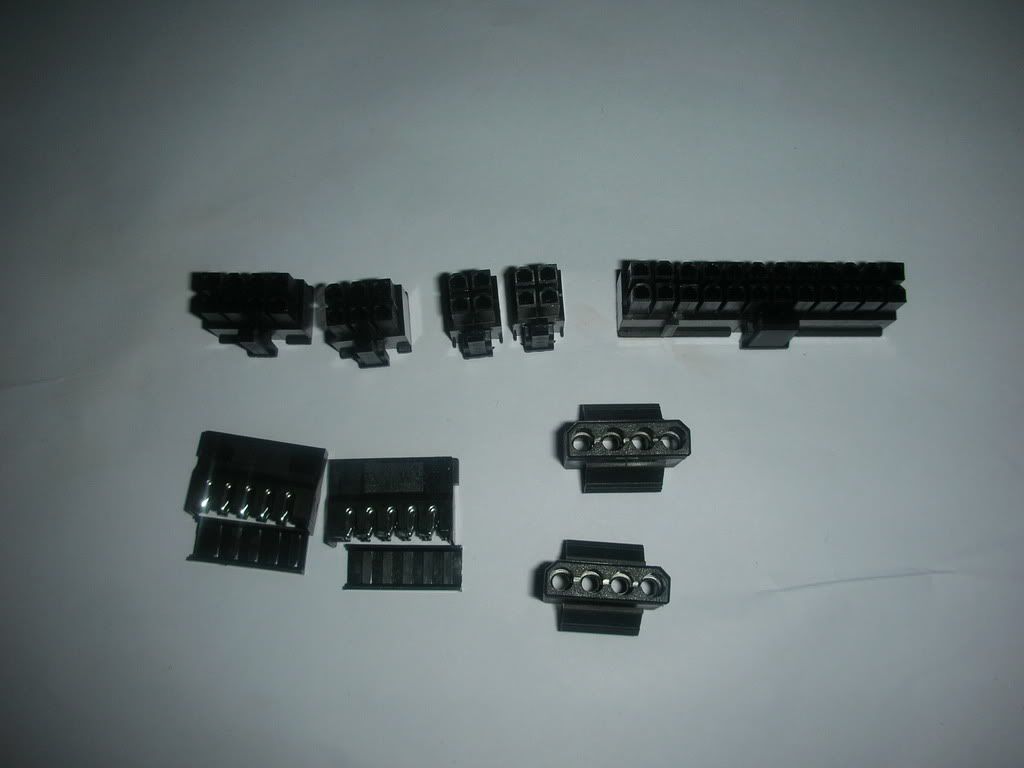

如果是想换端子的,也要准备些自己想要的颜色的端子,这次我用的是黑色,因为比较易买到,好像我上次的台达换绿色端子,就是找不到绿色的SATA,只好用回黑色.而端子不想浪费的就对应自己电源的端子买吧.

还有就是准备三织蛇皮网,单织的出来效果不够三织的好,买之前可以先问一下卖家.而需要的网是:24PIN用的是12MM,配16MM热缩管,一般一米够了,大D 4PIN,SATA,显卡6PIN,CPU供电4或8PIN是用6MM的网,配8MM热缩管,当然,你也可以买其他尺寸的网备用,好像用来包风扇的2MM的网配3MM热缩管..

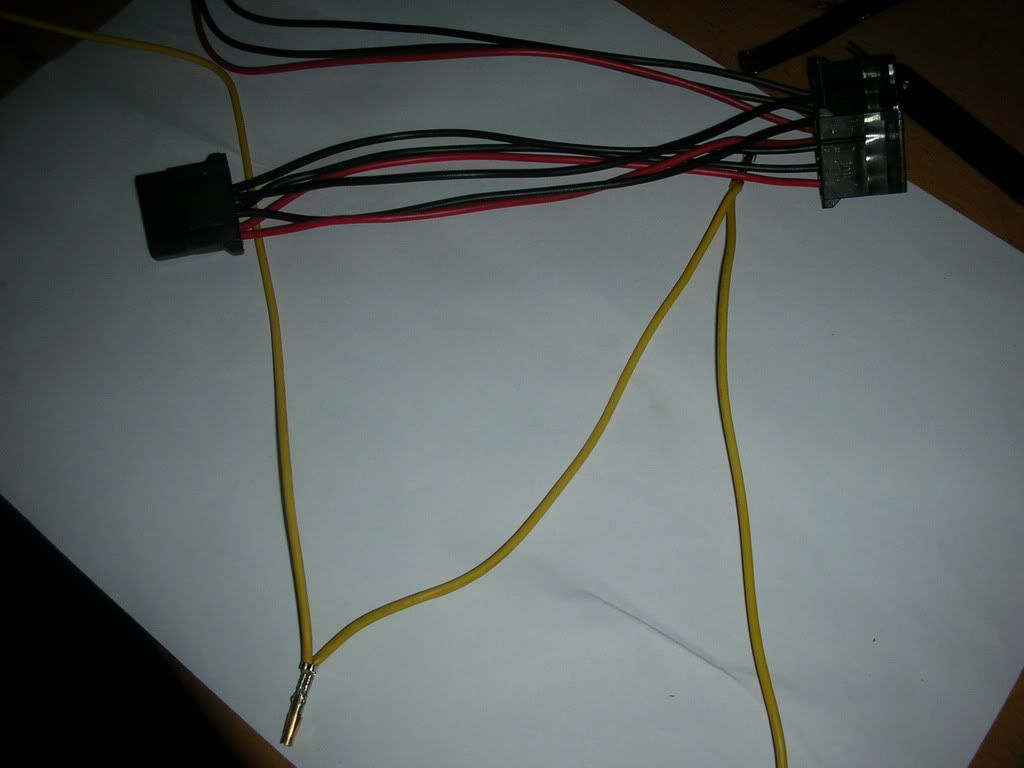

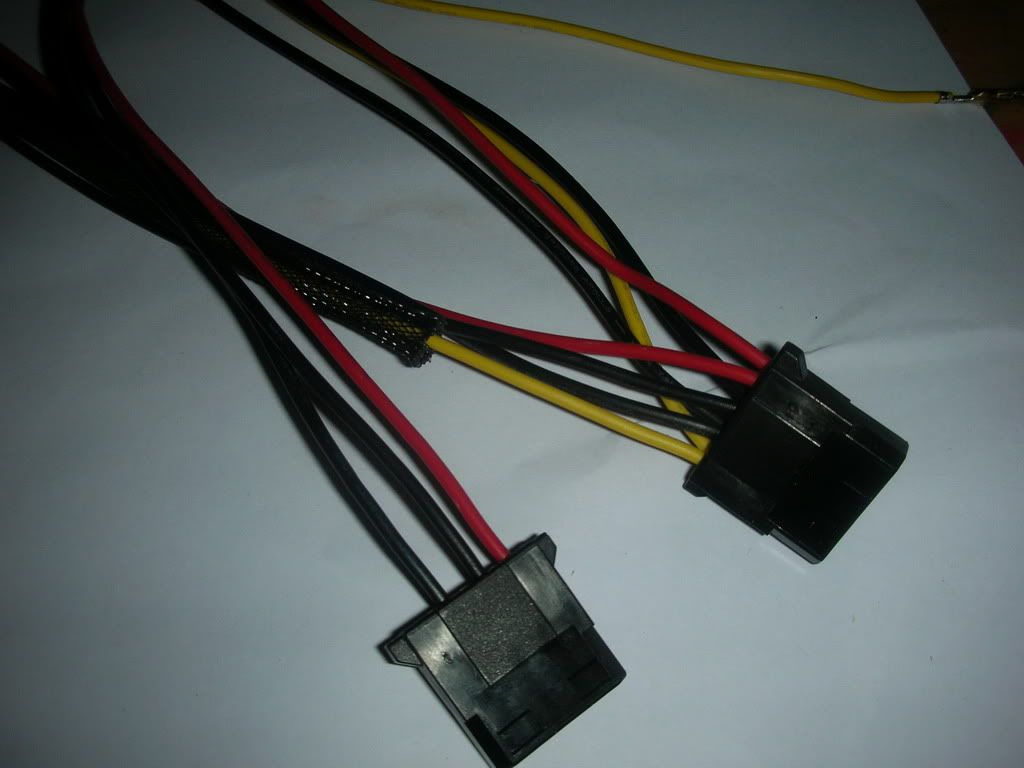

好了,工具有了就可以開始動手,首先我來解說一下大D4PIN,看圖的是一開三的線,我們先將其中一旁的用退針器退出來,我這裡是先退黃色線,將三個接口的也退出來.

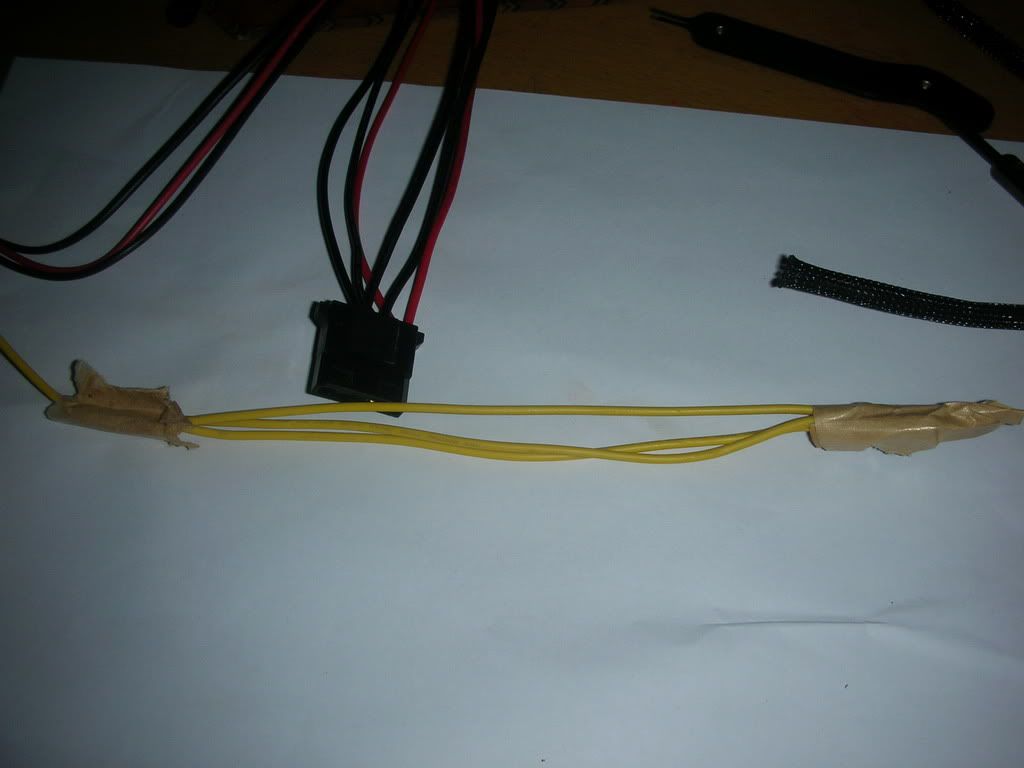

然後用胶纸将接口包起,像图一样,这样是为了防止接口上的倒刺在套进网期间弄卡住,六可能会令网损坏影响外观.

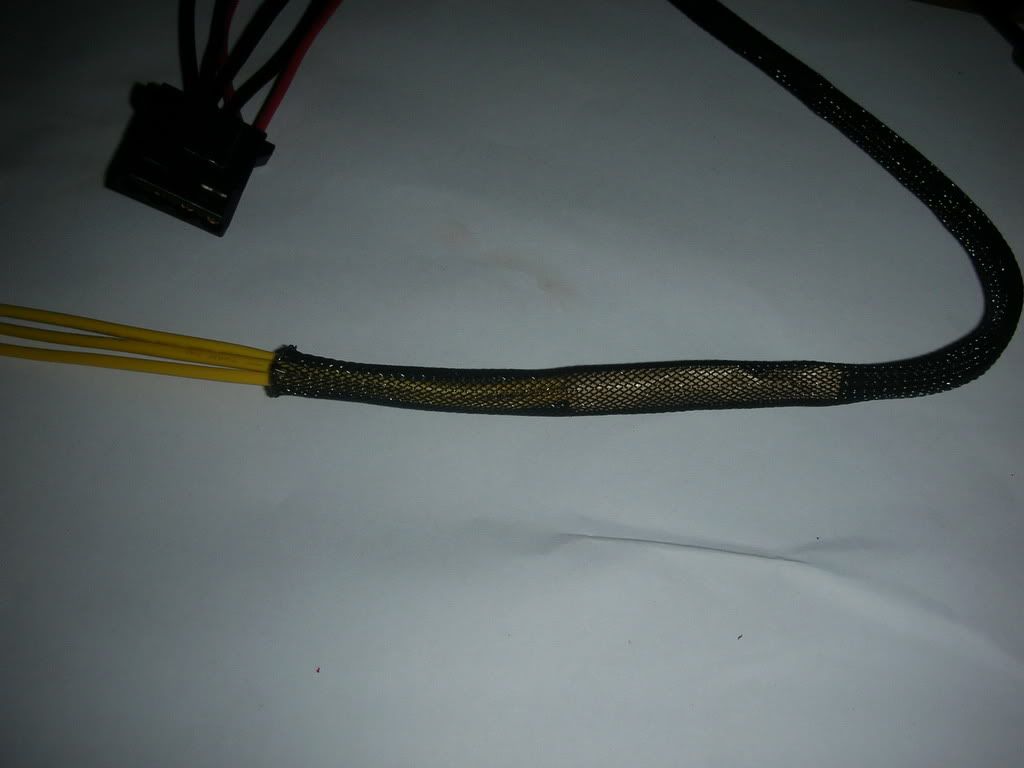

接着可以套入蛇皮网,这里要说明一下,裁剪蛇皮网时,要预长一点,因为线会令网的内部空间增大,令到包出来的网长度缩短,加上拉得太紧,在机箱里走线时就会很难折曲,也可能令网两端缩了上来,这样就不够美观了.

还有一点就是,网的两端要用打火机烧一下,烧溶一点也不打紧,然後用手指将烧溶了的部份按下,使得其黏在一起,这样就不会在包网的途中令到网散开了.

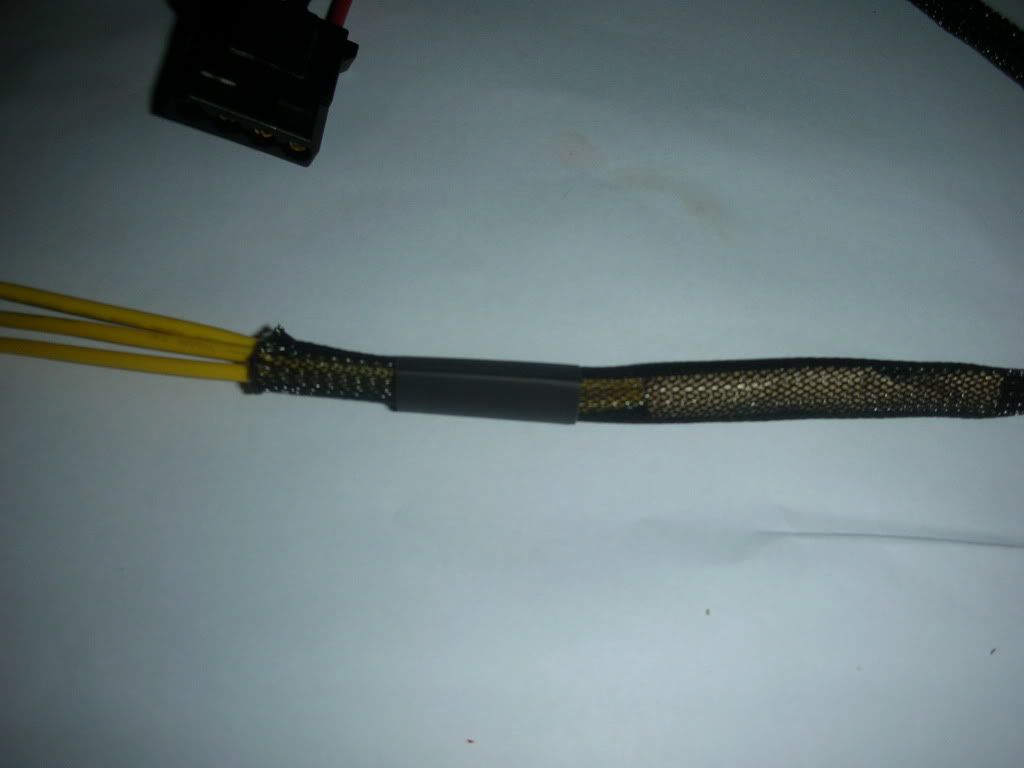

再套入热缩管,长度因应自己需要裁剪,如果像我这样,网的未端用扎带扎紧的话,那就得长一点,如果是用胶布包紧的话就不用太长,长了反而不好看,紧记未端要用东西将网扎紧,不然靠热缩管是包不紧的,这个就是我头一次包网时所犯的错误.

如果这是最上一层的,那麽你要考虑是将网放到电源里(像我的那样),还是不打开电源,放到外面,前者的话套一段的热缩管就可以了,後者需要两段.这一点我下面会跟大家说明一下.

再套回刚退出的端子,如果是换端子的话可以自己对位,不要将12V跟5V倒转,那是可大可少的呀.

重覆之前的步骤将其他的线也套进网里,将网未端扎紧,套入热缩管,用打火机打圈烧一下,热缩管上看到蛇皮网的印就证明完成了.

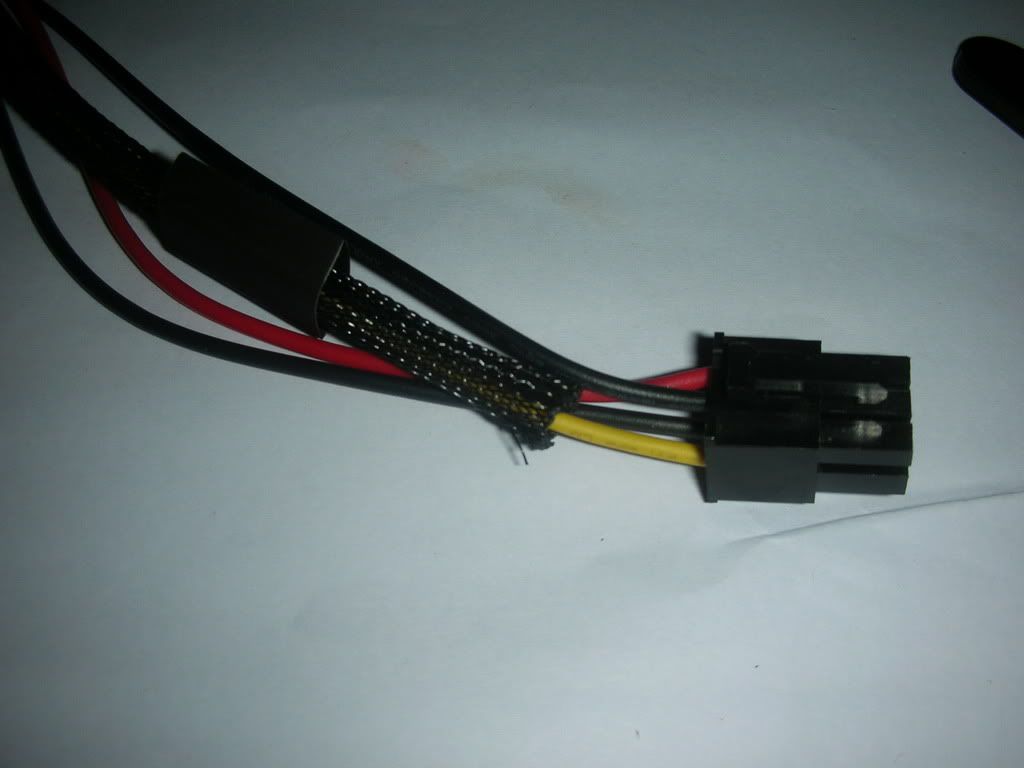

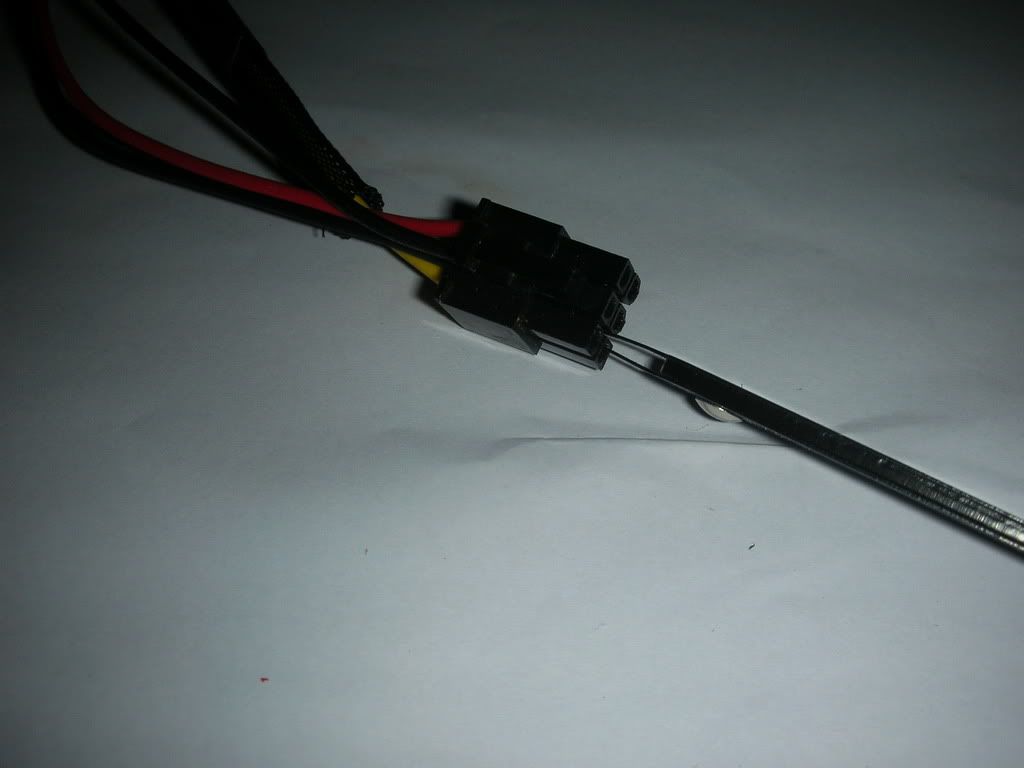

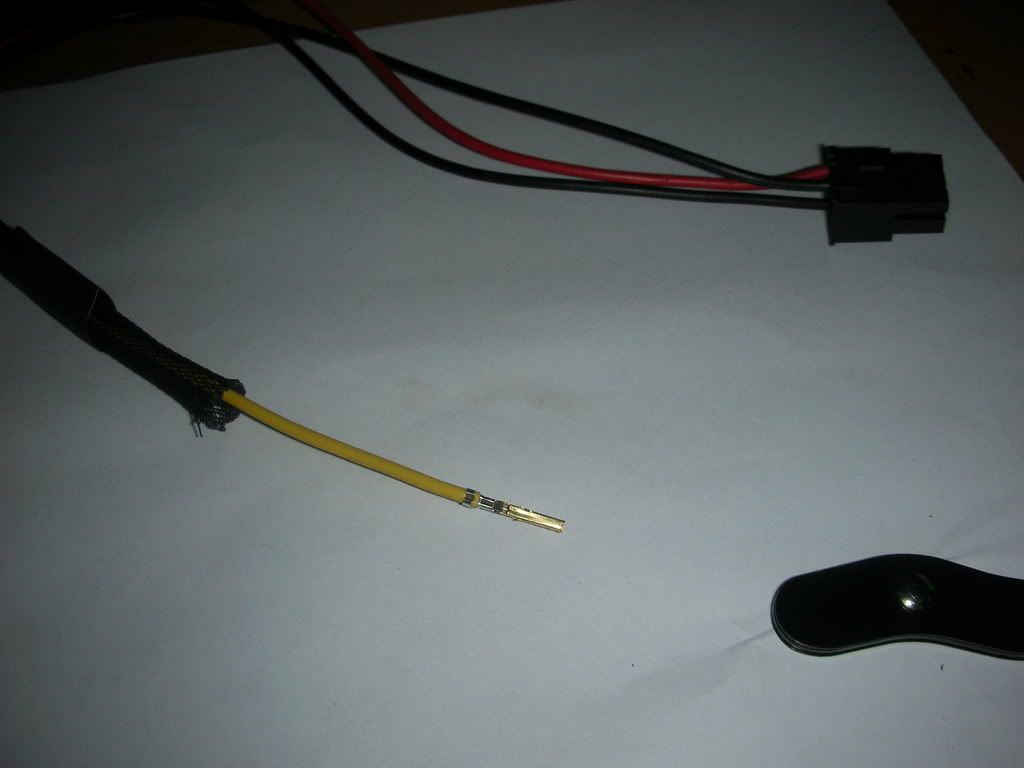

至於显卡6PIN,CPU供电4PIN或者8PIN,还有是24PIN,方法也是一样,先将接口用另一只像钳一样的退针器退出来,就像我的图所示,一下子按到底,另一边也是,然後用柔力将接口拉出来,如果不行表示的之前的没按到底.

拉了出来後,你可以看到接口的倒刺按了下去,先别急变回原状.因为要套进网後才弄也不迟,想再安全点可以包上胶纸.

就像之前4PIN的方法一样,套进蛇皮网,再套热缩管,如果最上一段是放到电源里就套一段热缩管好了,这时套完网後,就可以用钳状的退针器将倒刺还原,然後又是插回之前退出来的端子,或者换上其他端子也可以,重覆这样做,就算是24PIN也难不到你,虽然是麻烦了一点.

剩下来的就是FLOPPY跟SATA,FLOPPY的用小东西接一下就出来了,用不到退针器,套完网後将倒刺还原就是.
SATA的更方便,因为电源的SATA接口,就是端子的刺破头(我上面的图那种),将电源线割破,令到其通电,所以当你拆开SATA端子时,你会发现没有端子的线根本就是一条电线,这样有了之前的经验,相信包电线也不用我说吧,套完网将割破了的位置卡回原处就可以,最後将SATA端子後面的盖盖上就可以用打火机烧热缩管的步骤了.

以上就是我个人心得,可能有些部份写得不够详细请大家见谅,我是看到大家的回应才写这篇心得的,由於家里的电源都包好网,这次是用热拔插电源的其中一条4PIN线,所以FLOPPY跟SATA部份的图我就没法拍照了(这次用回原来的相机,图看得舒服一点吧),不过当包完4PIN跟24PIN後,相信SATA的根本就不成问题.
或者大家会觉得我的方法很麻烦,但这是我自己包了这麽多电源的经验,就是欲速则不达,要美化自己的电源,花点时间是值得的,而且也不是要量产,只是一个,何不用最稳当的方法去包呢???其实我发现4PIN中间的两气黑色线,对调了也没关系,可是24PIN的就不是说笑,我不反对用标记的方法,不过试想想,在包网途中标记掉了,那麽这二十四条线应如何插回端子呢??当然可以问朋友借个电源照着插,不过我自己认为,这种原始的方法反而最实用,可以在100%不会插错的情况下插回端子,而且蛇皮网的弹性很好的,也不怕有套不进去的情况.

这次帮臭猴改的SATA,其实是用ASUS附件的4PUN转双SATA线,这样比自己弄方便,而且不用怕线不够长,只是将同色的线遂一剪下外面的保护胶,跟着接上,再用2MM的热缩管将接口包住,这样就不怕短路了,最後才是包蛇皮网,大家想增加自己电源的SATA接口或者直接上6PIN 显卡供电也可以用我这方法,大前提是你要有一定的手艺才可.

最後一提的是,关於之前说到的,将蛇皮网放到电源里,首先你要清楚自己的电源镙丝位,有的电源(好像战斧系列),就是将保养帖贴到镙丝上,如果拆开就会失去保养(我之前包的460W就是了),不过像臭猴这颗电源就没这个问题,当然可以看到,放到电源里是好看得多,建议还是差不多过保或者已经过保的才打开,没有保养,难保有一天电源突然坏掉了(当然DIYER不太计较这情况).其实放到电源里很简单的,只要将网未端推到最底,用扎带扎紧,一定要紧,包完所有线之後,再装回电源外壳就可以.

不过要注意,这是的线会加厚了,可能会令到那个出线的出口比较挤迫,令到外壳要按住才可上镙丝,或者根本合不来,这是用虎钳将那个口弄大一点,至於怎样弄,大家就自己想办法了,刚好臭猴这个没问题,战斧的会有,大家包网之前做好心理准备.

另外,这个时候如果拆开了外壳,也可以顺道把电源的风扇也换掉,尺寸一般是12025跟8025,只要留意要换的风扇V数等於或者大於原装的,比如我之前换的DELTA 550W,原装的是0.35V,如果小於这个数会不转或者转的很慢,换上了TT的蓝光扇(0.38的),就正常运作,保持在九百多转,很安静,接线就是红对红,黑对黑,黄色的测速可以拉到电源外,大4P当然没有啦.:em302

好了,打了这麽多字真的辛苦,如果有什麽漏写了的大家可以交流一下,或者想买MOD工具的我可以介绍一位认识了两年多,已是皇冠级的卖家给你,PM我就行,多谢大家花这麽多时间看小弟的不才之作

===========================新加部份============================

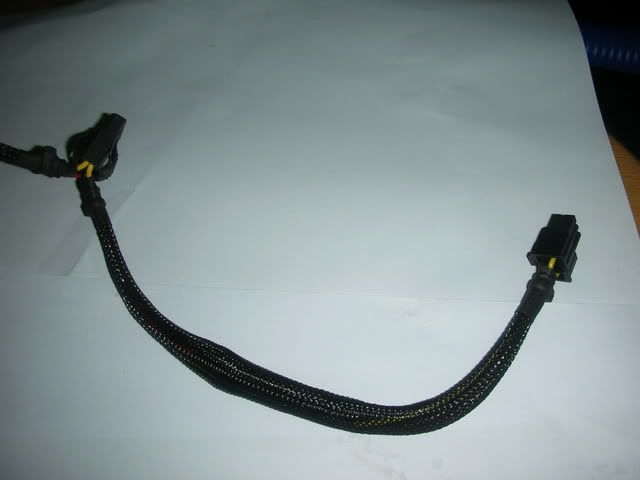

由於臭猴比较骚,所以我帮他改了个PCI-E的显卡供电接口,用的是显卡附送的双4PIN转6PIN的线,所以线的中间比较"肥大".

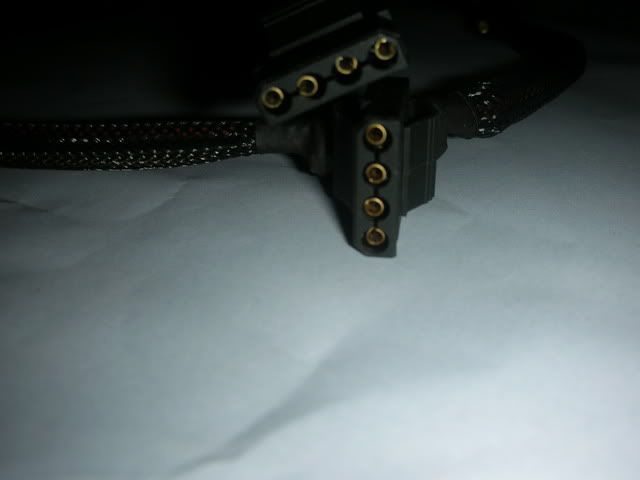

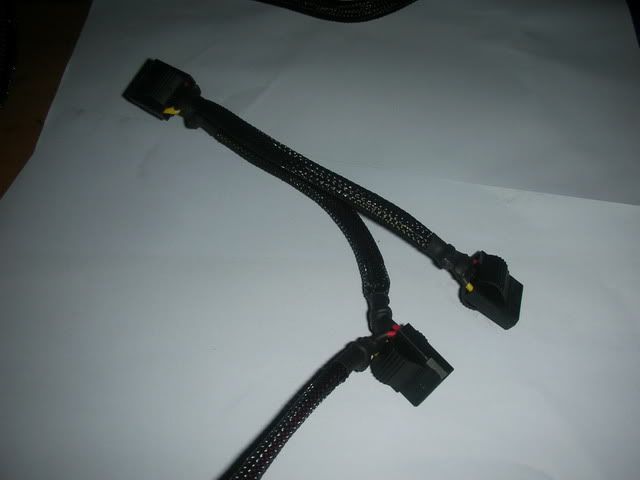

同时将双4PIN改完後,每一条线就只剩下一个4PIN接口,所以我直接将FLOPPY的接口改成了三个4PIN,还用上镀金接口的线,这次亏本了.

作者: su27_jx 时间: 2009-5-8 08:28
这个太详细了，以后自己试试。

作者: 泡泡的泡泡的泡 时间: 2009-5-8 09:18
有退针器还是省了不少功夫的
要不老拿个镊子挑啊挑伤眼睛啊

作者: 潜水战舰 时间: 2009-5-8 09:41
帮顶一下，劳动最光荣啊

作者: 我不是和尚 时间: 2009-5-8 11:21
这个动手能力不错，没事多折腾吧

作者: hozaizai 时间: 2009-5-8 12:03
顶一下, 手工很好

作者: happypunisher 时间: 2009-5-8 12:24
提示: 作者被禁止或删除内容自动屏蔽

作者: rooivalk 时间: 2009-5-8 12:36
提示: 作者被禁止或删除内容自动屏蔽

作者: itinlife 时间: 2009-5-8 15:38
改一下，老电源又焕发了青春！

作者: sweatsea 时间: 2009-5-8 18:16
拜读了，敬仰一下！！！！

作者: 大蛇明 时间: 2009-5-8 20:47
提示: 作者被禁止或删除内容自动屏蔽

作者: koptom 时间: 2009-5-8 21:20
顶LZ,辛苦了啊！！！！！

作者: fdavid22 时间: 2009-5-9 01:01
好强的动手能力，高人多啊！

作者: myomy 时间: 2009-5-9 07:28
顶一下啊~~~~~~~~~~·

作者: aweimusic 时间: 2009-5-9 08:48
学习了，LZ是动手强人啊，自己也准备包一下，顶LZ。

作者: sleep_ki 时间: 2009-5-9 09:07
顶一下,辛苦了
又一强人~

作者: iguana 时间: 2009-5-9 15:06
请教哪里提到了不让24pin的电源接口混乱的做法？

作者: 小二马 时间: 2009-5-9 15:38
楼主写的太好了~

作者: solara2000 时间: 2009-5-9 15:59
只能说楼主的时间不值钱阿，这么破的电源也值得花心思包？

作者: James Hw 时间: 2009-5-9 16:03
提示: 作者被禁止或删除内容自动屏蔽

作者: 泡泡的泡泡的泡 时间: 2009-5-9 17:44
21楼很NB的啊

作者: cloudcool 时间: 2009-5-9 18:47
很有空，也很耐心

作者: hu2107747 时间: 2009-5-9 21:39
好强啊！！！！！！！！！！！！！！！

作者: 硬件發燒友 时间: 2009-5-10 02:32

请教哪里提到了不让24pin的电源接口混乱的做法？
iguana 发表于 2009-5-9 15:06

我不是說了要一條套進網後再卡回端子,這樣就不會出錯...

作者: 舰长 时间: 2009-5-10 13:08
字打得真多，辛苦了

作者: k319 时间: 2009-5-10 15:31
网包得很不错顶

作者: xTiger 时间: 2009-5-10 15:38
手工不错啊，我喜欢呵呵

作者: wasd623 时间: 2009-5-10 16:03
8CM风扇的好电源真的不怎么多啊

作者: sonicxz 时间: 2009-5-10 16:24

8CM风扇的好电源真的不怎么多啊
wasd623 发表于 2009-5-10 16:03

一些服务器电源不都是8CM,9CM的吗

作者: aiqindao 时间: 2009-5-10 16:38
最怕那个24PIN的把线插错孔

作者: 硬件發燒友 时间: 2009-5-10 17:39

最怕那个24PIN的把线插错孔
aiqindao 发表于 2009-5-10 16:38

你看看我的教程就知道我100%沒可能弄錯...呵呵

作者: jiamore 时间: 2009-5-10 17:48
劳动光荣

作者: workwork 时间: 2009-5-10 18:05
提示: 作者被禁止或删除内容自动屏蔽

作者: carmman 时间: 2009-5-10 21:46
四小时啊，真有毅力！

作者: ahbbmike 时间: 2009-5-11 00:39
身边有这样的朋友真好，可我没有。

作者: 马骝仔 时间: 2009-5-11 01:19

有退针器还是省了不少功夫的
要不老拿个镊子挑啊挑伤眼睛啊
泡泡的泡泡的泡发表于 2009-5-8 09:18

俺用钉书钉弯成的退针器也很好用

作者: 泡泡的泡泡的泡 时间: 2009-5-11 02:23

俺用钉书钉弯成的退针器也很好用
马骝仔发表于 2009-5-11 01:19

我眼神不太好，以前也是用钉书针，搞只电源下来眼都是花的

作者: liling99 时间: 2009-5-11 03:02
呵呵，我第一次给自己电源包蛇皮，包了两个晚上

作者: 硬件發燒友 时间: 2009-5-11 03:10

呵呵，我第一次给自己电源包蛇皮，包了两个晚上
liling99 发表于 2009-5-11 03:02

暈,你的電源很多線嗎...哈哈

作者: 崂山可乐 时间: 2009-5-11 03:35
终于看到一个耐心比我还要好的。

作者: 硬件發燒友 时间: 2009-5-11 03:43
跟大家意見改了PCI-E..

作者: 一个小孩 时间: 2009-5-11 10:26
非常的有空啊

作者: 木独猪 时间: 2009-5-11 10:53
手艺不错,PM一下软驱接头改显卡供电接头的接法谢谢~

作者: wowli741 时间: 2009-5-11 16:03
劳动人民最光荣，包的不错哦~~

作者: 硬件發燒友 时间: 2009-5-11 23:37

手艺不错,PM一下软驱接头改显卡供电接头的接法谢谢~
木独猪发表于 2009-5-11 10:53

收PM....

作者: satan520 时间: 2009-5-12 01:14
不错不错。。。其实插头部分线留长点点会给好看

作者: ericamen 时间: 2009-5-12 07:53
LZ动手能力不错。。

作者: halo019 时间: 2009-5-12 10:40
动手能力强的厉害

作者: xiaoyualex 时间: 2009-5-12 13:34
呃。。。。。。。。让你这么一说我好像想起来我的那个电源也是这么换的，服务器上扯下来的。。。可惜手工烂到极致，幸亏自己会改，要不然…………………………………………

作者: todd1949 时间: 2009-5-12 22:36
退针器在谁家买的啊 PM个连接呗
我买了一个没退几个针可能是我太暴力了给弄断了 5555...

作者: 硬件發燒友 时间: 2009-5-12 23:23
是這樣的,太大力會斷,這次就是用第二次買的...

作者: 英年早胖 时间: 2009-5-13 00:43
只能说LZ动手能力太强了

作者: yxz 时间: 2009-5-13 02:35
支持，自己动手丰衣足食

作者: linnnrui 时间: 2009-5-13 15:23
耗时间？~~~

作者: todd1949 时间: 2009-5-13 18:45

是這樣的,太大力會斷,這次就是用第二次買的...
硬件發燒友发表于 2009-5-12 23:23

LZ请PM一个你买退针器的连接好不
找个便宜点的顺便再打包一起买点什么不然十几块的东西走一次快递不合算

作者: 芈瓿 时间: 2009-5-14 16:51
支持自己动手，改的过程还是很有成就感

作者: yangfan163 时间: 2009-5-14 19:31
顶完之后慢慢看。

作者: paullu126 时间: 2009-5-15 02:05
自己也想改电源，可是买了全套退针器，但是24pin和4D有几个针口怎么弄也弄不下来，昏死了，试了无数次，其他都能下来，真的见鬼啊。

作者: xiatian118 时间: 2009-5-16 22:17
真不错学习了

作者: yelanyun 时间: 2009-5-17 10:30
顶下手工
不过觉得这样好麻烦，不如塑料皮管，直接套上去就好了

作者: 就是BU信邪 时间: 2009-5-17 10:54
好手艺

呵

作者: 日之冷晕 时间: 2009-5-17 14:34
提示: 作者被禁止或删除内容自动屏蔽

作者: 硬件發燒友 时间: 2009-5-17 15:38

自己也想改电源，可是买了全套退针器，但是24pin和4D有几个针口怎么弄也弄不下来，昏死了，试了无数次，其他都能下来，真的见鬼啊。
paullu126 发表于 2009-5-15 02:05

不會吧,要是你能退cpu的4pin,那24pin是一樣方法,大d的就轉一下退針器應該可以了,要用點力拉出來.
