标题: 联想Q45刀板的山寨机箱（6月2日更新） [打印本页]

作者: ed_kay 时间: 2009-5-11 11:09
标题: 联想Q45刀板的山寨机箱（6月2日更新）
本帖最后由 ed_kay 于 2009-6-2 22:00 编辑

首发在GZ，但是GZ的贴图太郁闷，100k的图压到看不清，一天还只能5张，今后的更新主要在太平洋，然后Ctrl+V过来，如果图挂了或者想看大图的直接去http://itbbs.pconline.com.cn/diy/10170238.html吧，基本保持同步。

第一次自己做机箱，可能是因为那块288的联想Q45刀板，但是想想又不是，其实是自己手痒，并不缺电脑，但是还是买了这块板，板来办去把豆腐盘成了肉价，呵呵，所以自己安慰自己说，重在自己动手的乐趣！
买了这块板之前做了很多功课，结果除了在tpuser上找到一份比较简单的介绍和图片外，其它只能自己摸索了。

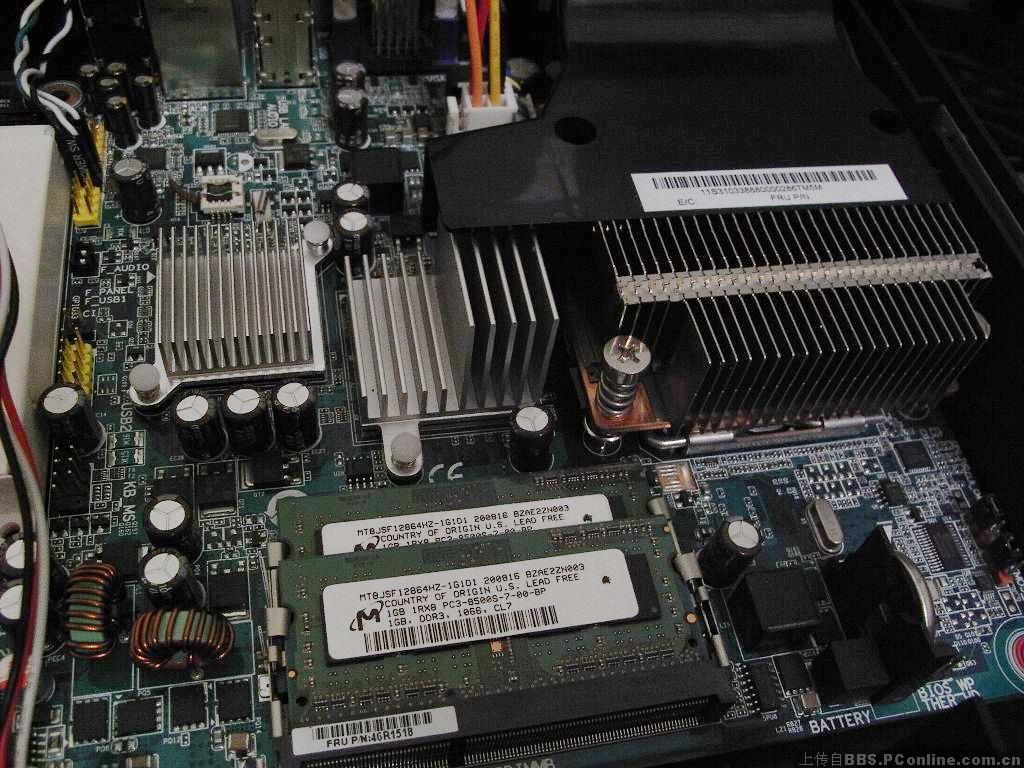

板子的机箱、散热、IO背板、电源适配器等是个麻烦，好在电源适配器淘到了一个19.5V，6.67A的130W联想原装电源，正好可以用上，价格嘛比很多淘宝店里的90W适配器好得多，哈哈（偷着乐一下）。散热方面先是准备使用超频三金蚂蚁+diy背板（背板图）来搞的，结果后来发现了更好的解决方案——原装！纯属无意中发现的，由于性价比更高，就懒得折腾了，顺便也把主板供电输出的原装线也搞定了，比较可惜的就是自己做的线浪费了，不过谁让线是送的呢。至于机箱，曾经设计了几种方案，有饭盒式的、原款开盖式的、甚至还有圆形、六边形的，但是淘宝js的一句话直接让我很郁闷，机箱10个起做。结果偶只有自己做了，因此有了这篇东西（哈哈，还真是有因有果啊）。
经过搜刮，发现家里有部录象机（没错，就是录象机）尺寸差不多，尽管略微大了些，但是当时拆机心切，三下五除二就给拆了，也没给照张遗照，比划了一下发现主板装进去正好。
[attach]1047874[/attach]
强烈推荐这种龌丁，[attach]1047873[/attach]
用来diy很不错，我用它来固定主板和散热器。
[attach]1047875[/attach]

进展很慢，先发几张工具图吧，工作台不错，挺方便，至于曲线锯嘛，想用好还是有点小难度的……
[attach]1048357[/attach][attach]1048358[/attach][attach]1048359[/attach]

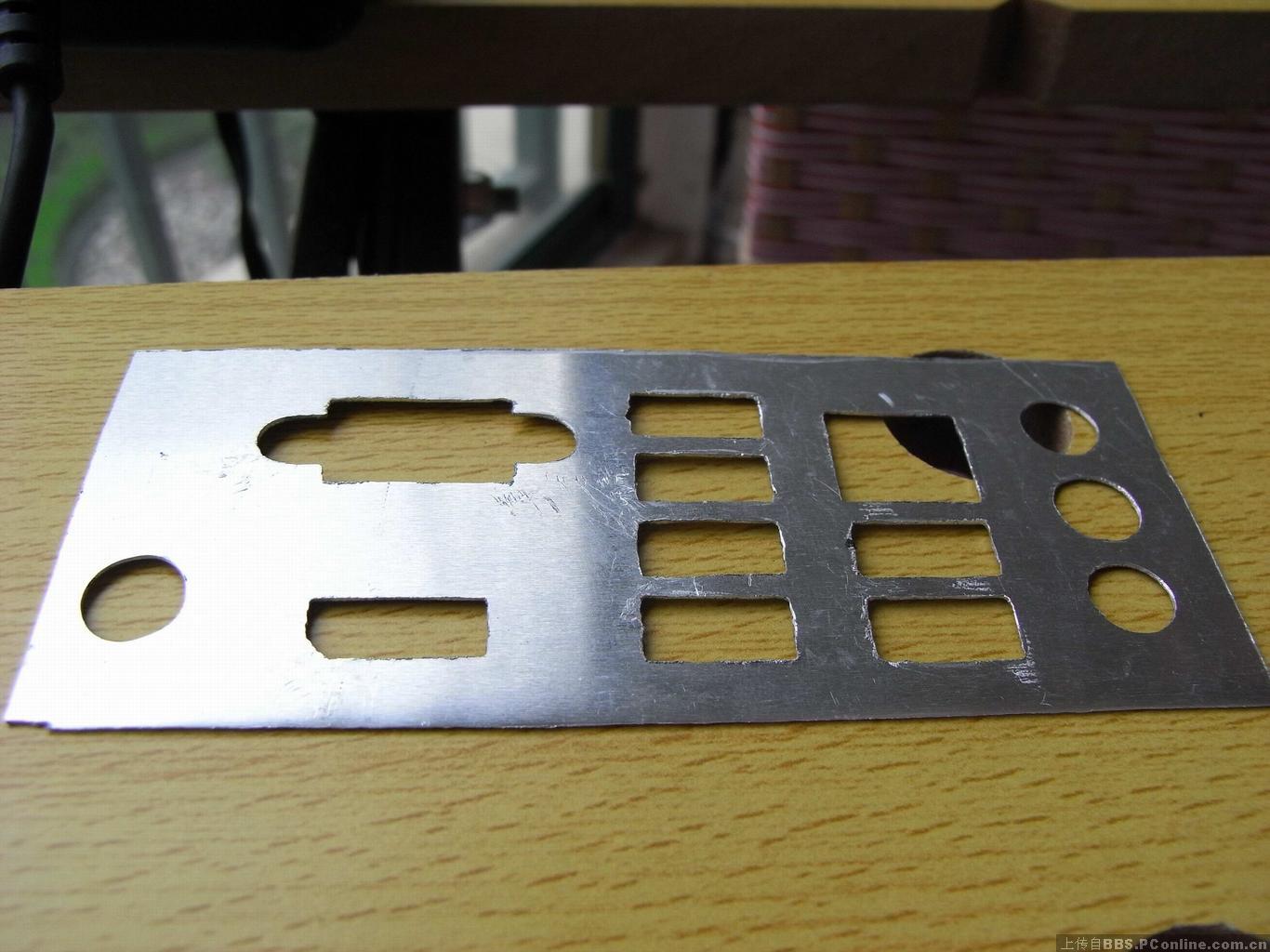

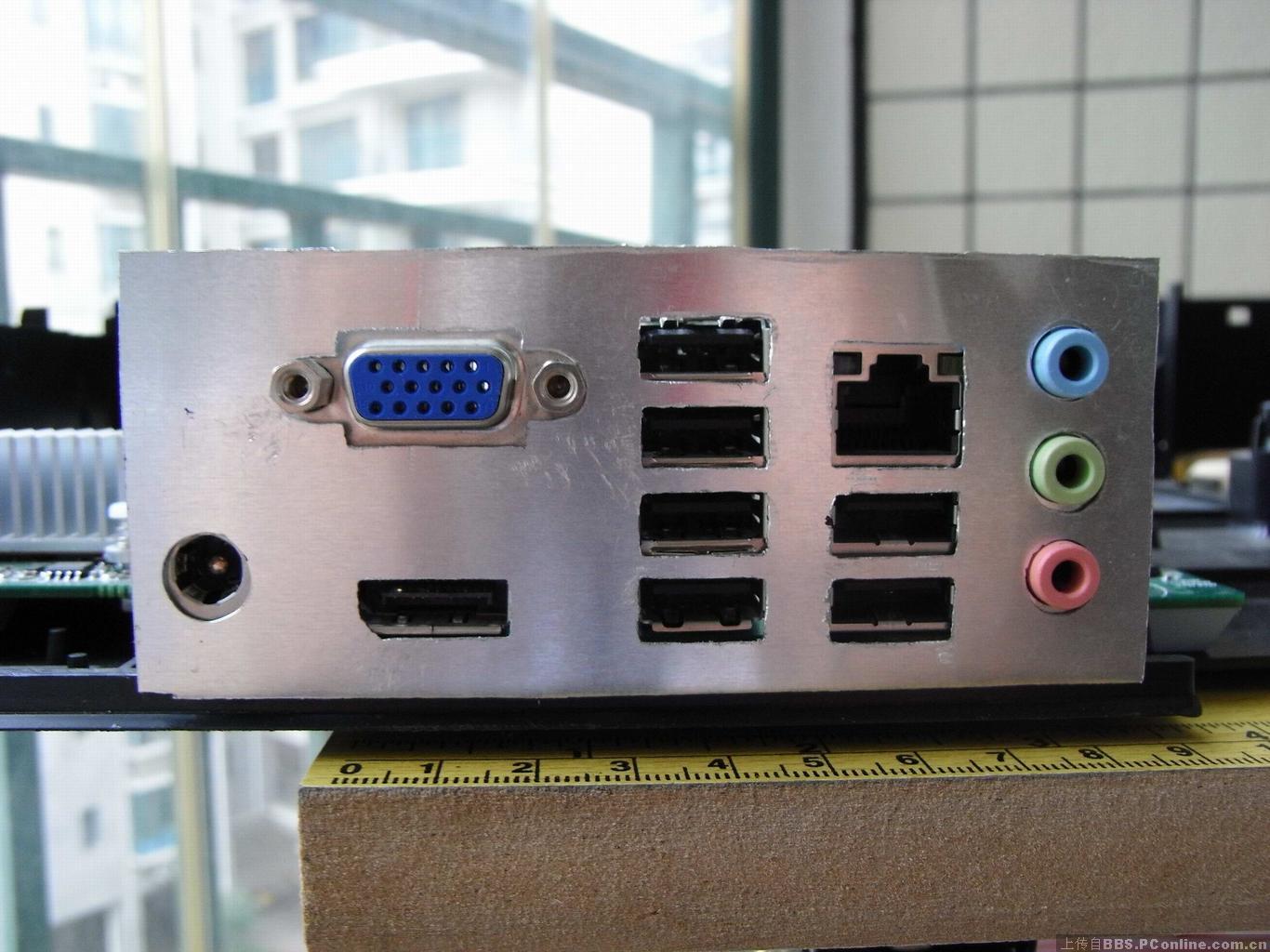

这个是未完成的IO背板，用0.7mm的铝扣板制作的，很费了些时间。
[attach]1048360[/attach][attach]1048361[/attach]

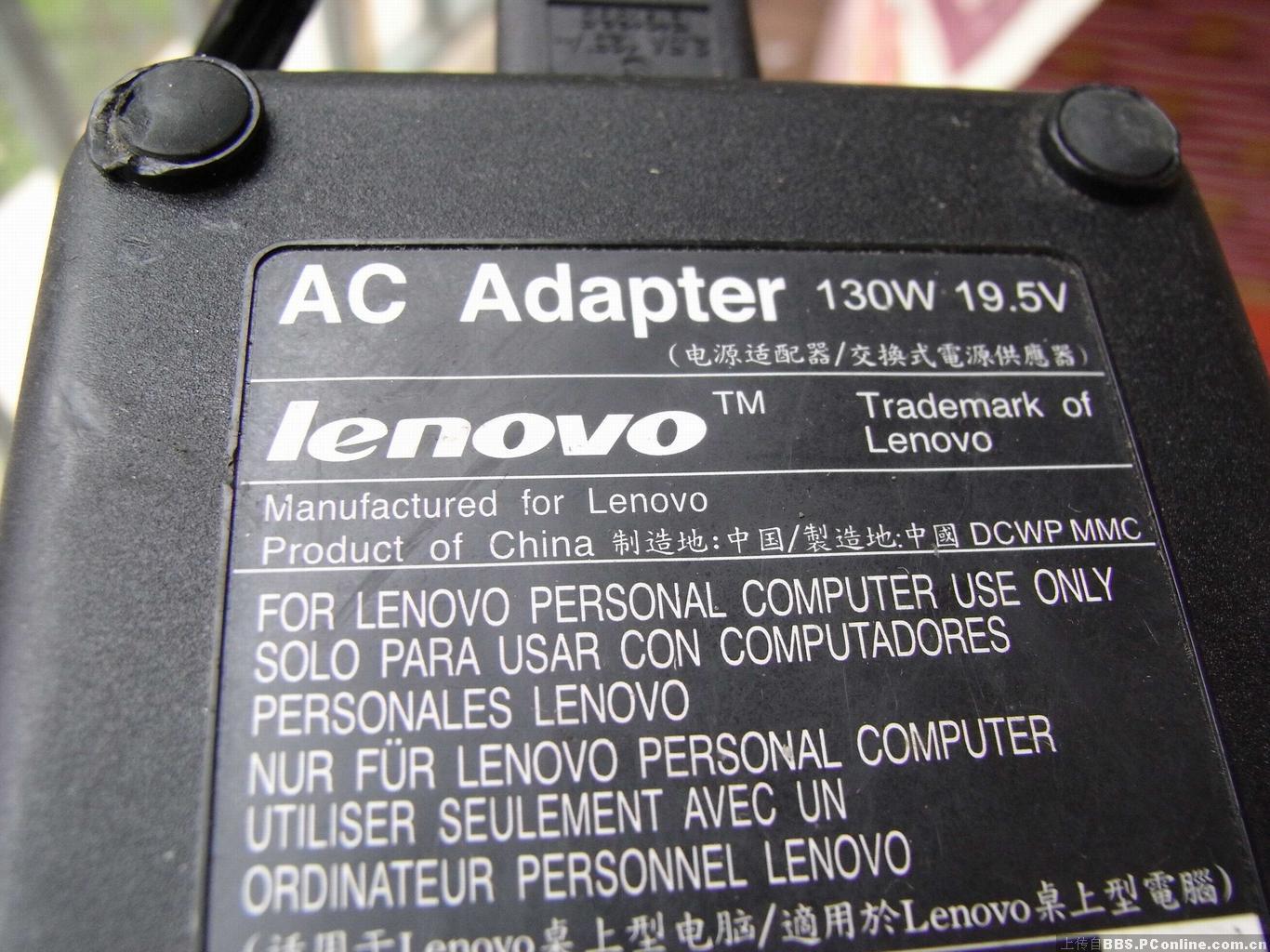

19.5V，6.67A的130W联想原装电源

最近没什么时间折腾，裁切后的IO背板，还需要进一步修整。

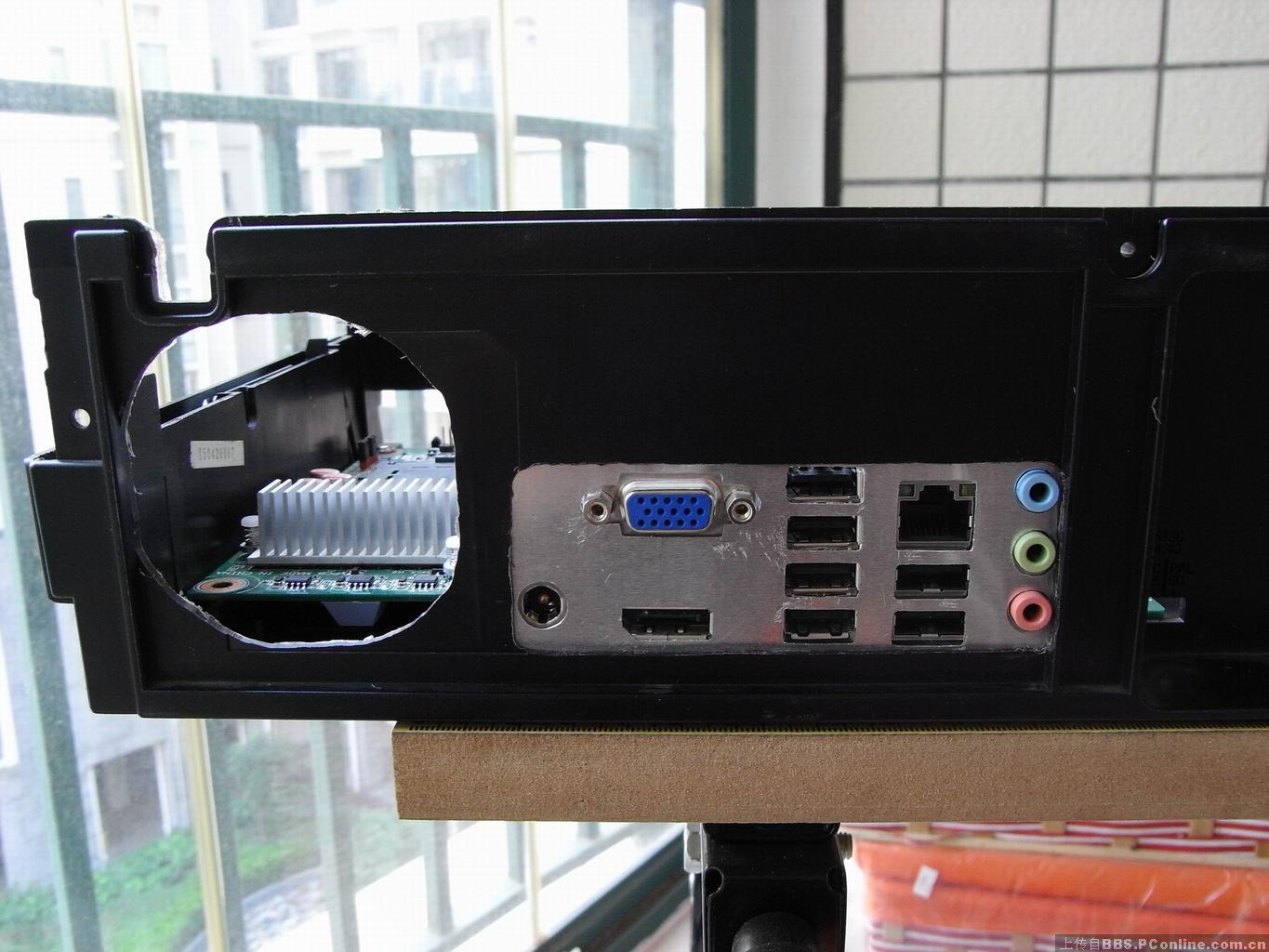

今天（5月16日）修整了一下IO背板，去除了毛刺等，为了调整准确背板的位置花了很多时间。

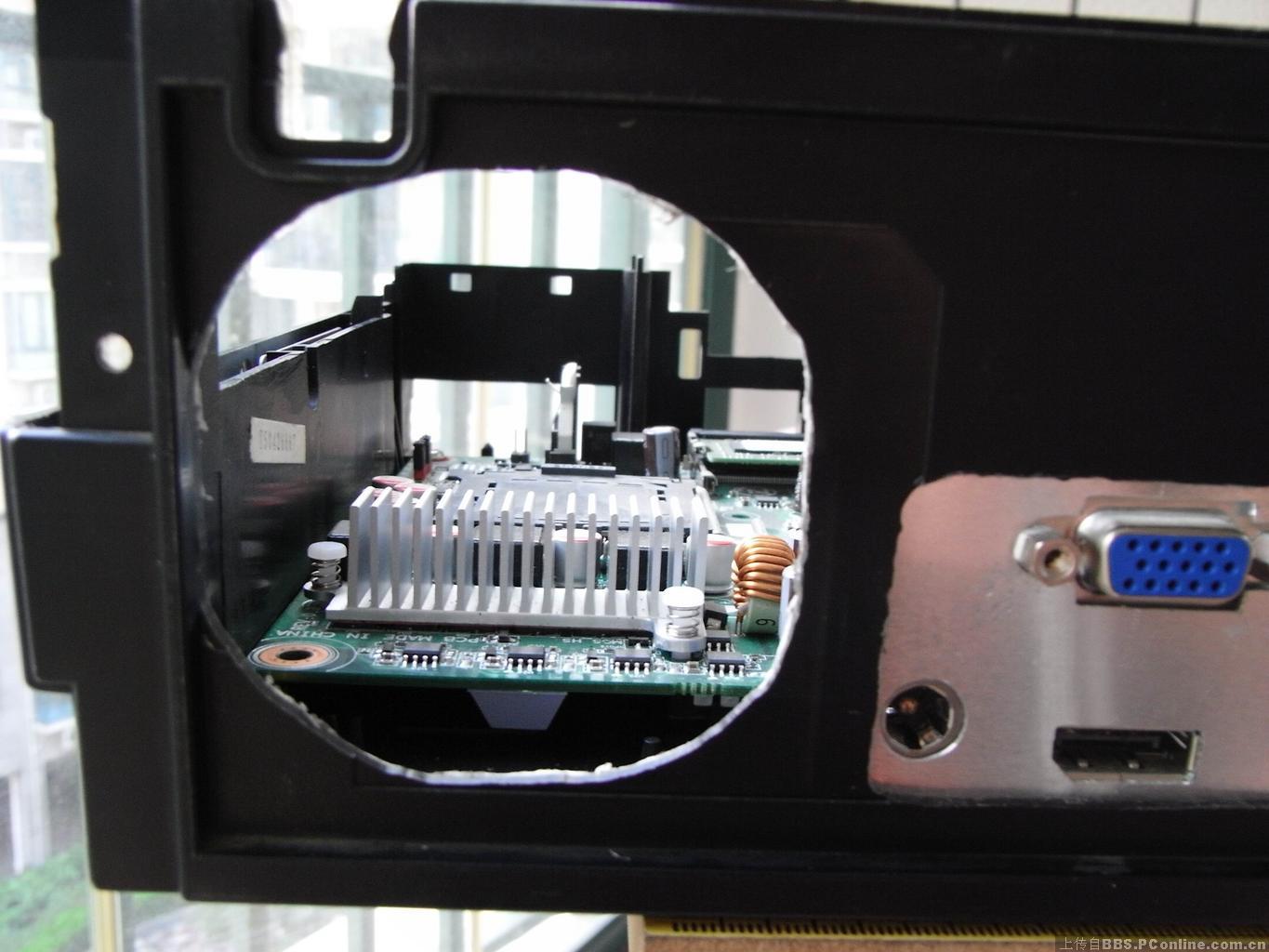

这个是参考原装机的设计，使用原装风扇需要的进风口，利用风道为供电和cpu散热，风口还没有精修。

不准备为机器配光驱了，主板只有两个sata，准备上两块硬盘，一块作系统，一块机动，下面是淘的锋行用的硬盘抽取盒，正好可以整合到机箱里面，方便硬盘的拆卸。

病了好几天，一直没有加工，闲来无事，先把系统装上了，呵呵，下面是裸奔版……

这块板子的BIOS比较有趣……

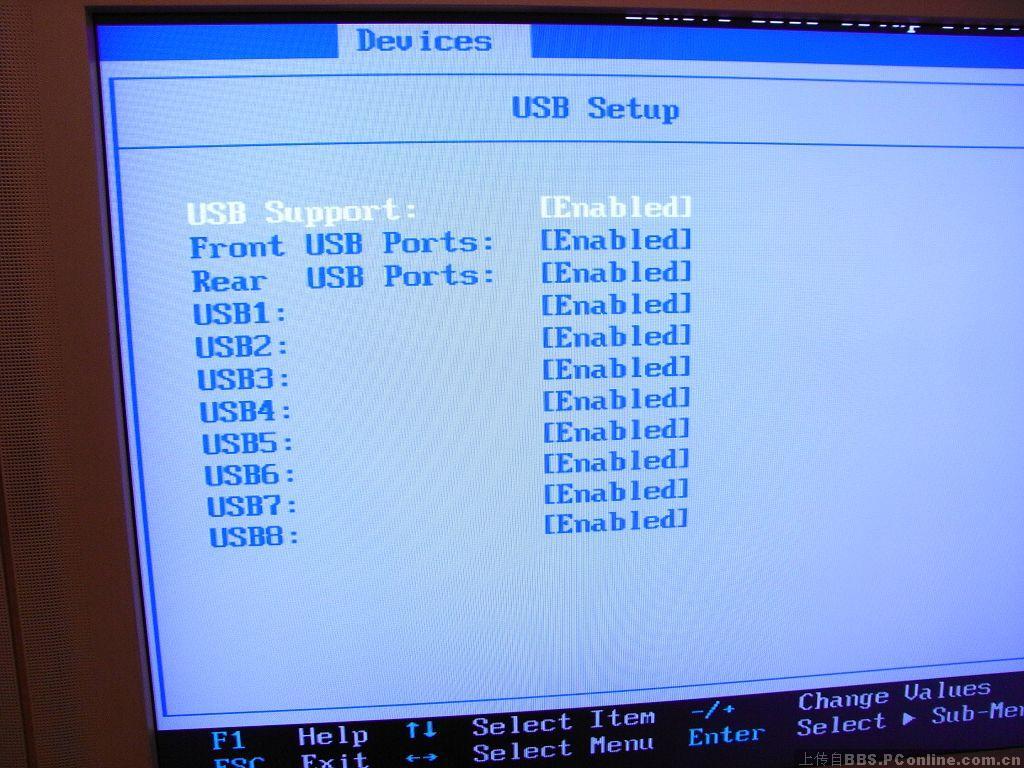

每个USB口都可以单独在bios里面设置开关，比较适合展示电脑等……

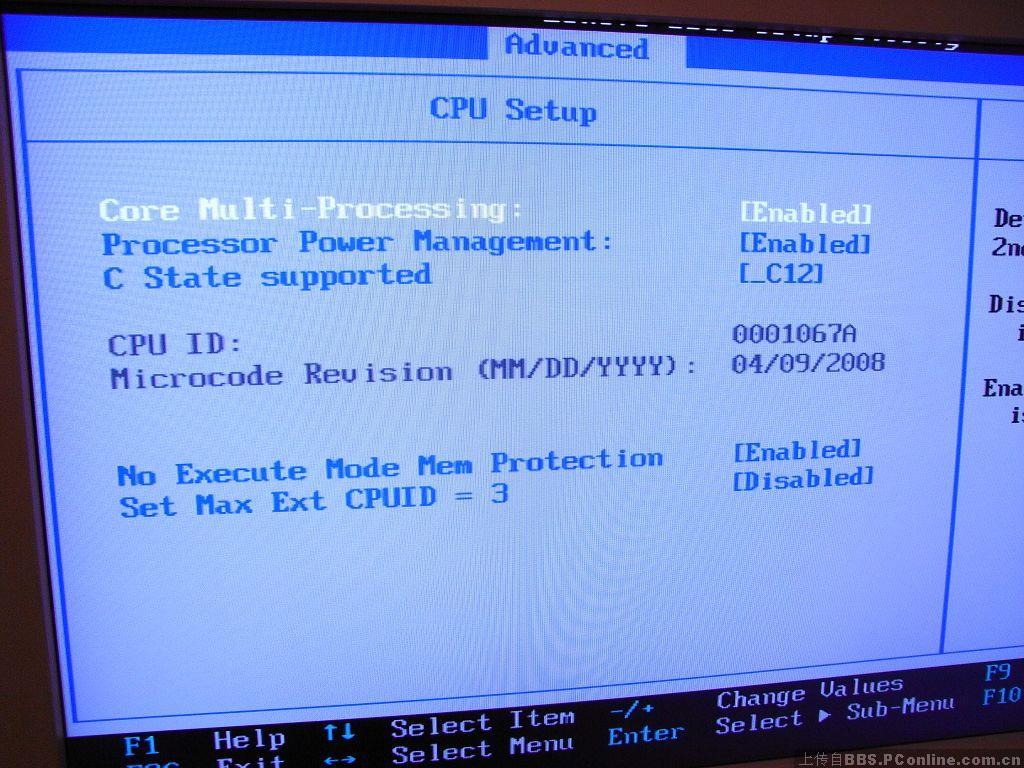

bios能够认出cpu id 应该不是工程测试板……

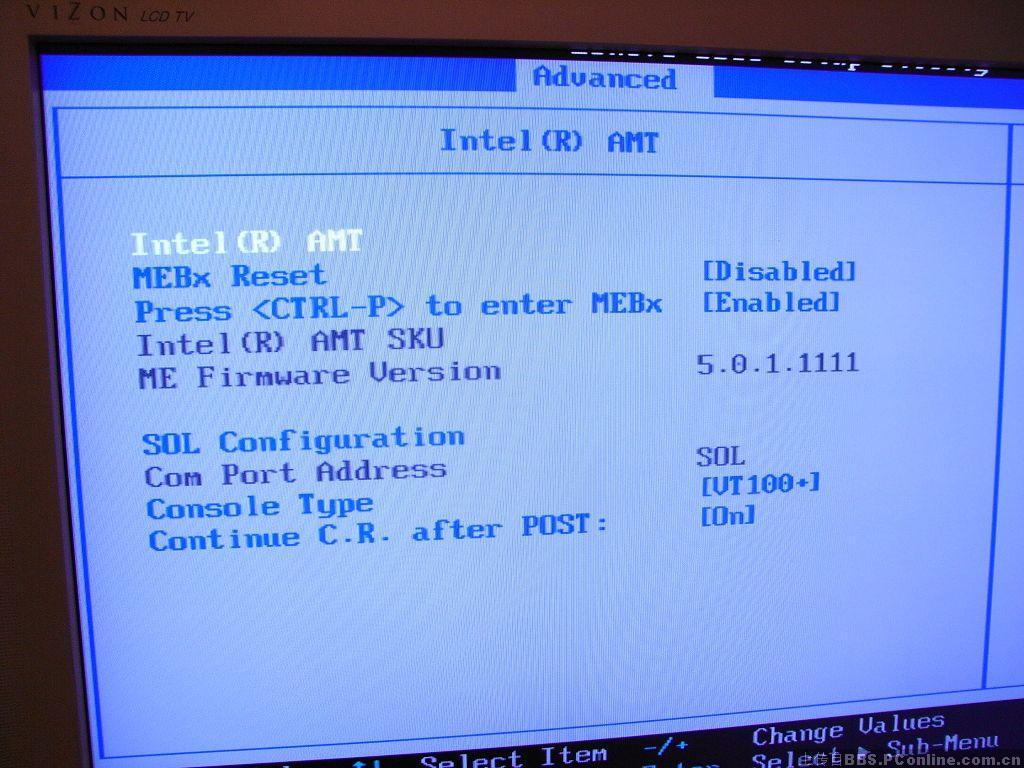

这里就是传说中的AMT功能了，仍在摸索补课中……

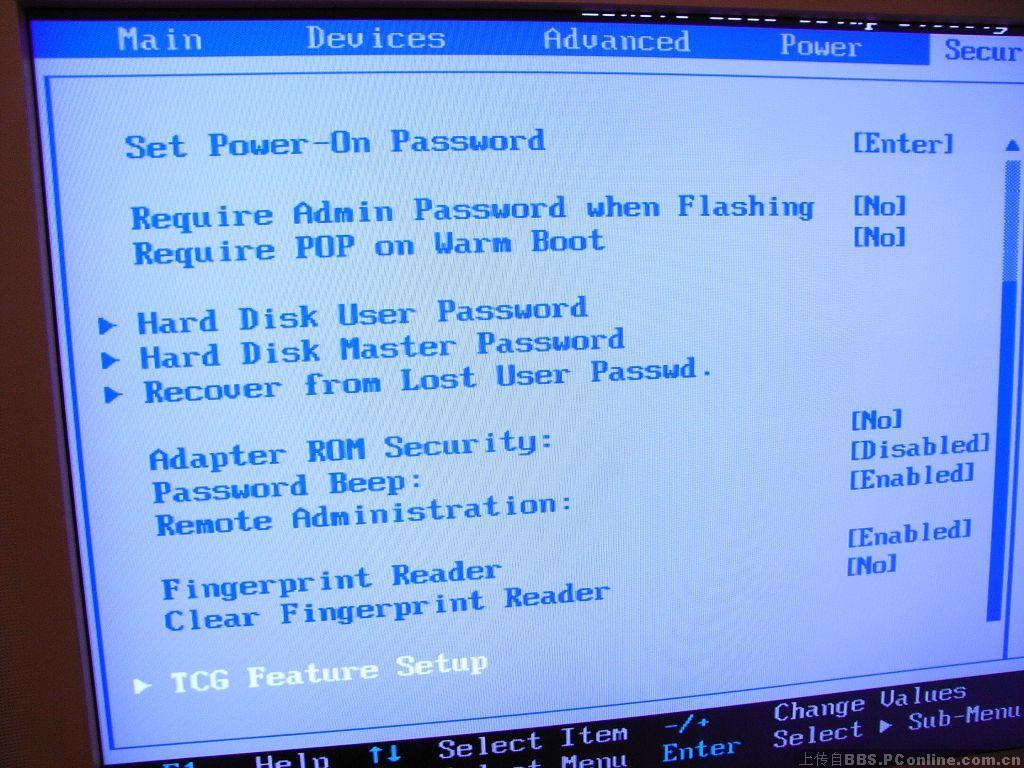

不仅支持指纹加密，还可以单独设定bios级的硬盘密码哦……

（待续……）

作者: 木独猪 时间: 2009-5-11 11:14
强贴留名,高价出租黄金广告位,有意者PM~

作者: comic020 时间: 2009-5-11 13:50
没了沙发,得了个板凳...

作者: skevin 时间: 2009-5-11 14:33
提示: 作者被禁止或删除内容自动屏蔽

作者: ed_kay 时间: 2009-5-11 15:38
回ls的，这个偶早知道了，不光是机箱，准系统都有的卖，如果是台湾人，主机都行。

作者: k319 时间: 2009-5-11 15:49
搂主那里弄来那么多的钉啊？

作者: sivei 时间: 2009-5-11 15:54

搂主那里弄来那么多的钉啊？
k319 发表于 2009-5-11 15:49

明显是钉子户，或者做标准件的。。。

作者: ed_kay 时间: 2009-5-12 09:46
晕你们俩，图片是借的，一不小心把自己搞成钉子户了。

作者: liling99 时间: 2009-5-12 10:46
期待楼主后文。楼主运气真好，288入了这个板子，我现在很想买但到处都是4xx的价格了，实在是不爽。

作者: k319 时间: 2009-5-12 13:42
搂主的io背板怎么开滴？？圆口的

作者: ed_kay 时间: 2009-5-12 14:03

期待楼主后文。楼主运气真好，288入了这个板子，我现在很想买但到处都是4xx的价格了，实在是不爽。
liling99 发表于 2009-5-12 10:46

现阶段的话，直接买准系统更好。单买块板子的话需要操很多心的。

作者: ed_kay 时间: 2009-5-12 14:04

搂主的io背板怎么开滴？？圆口的
k319 发表于 2009-5-12 13:42

找准圆心，钻个小一号的孔，再磨。

作者: liling99 时间: 2009-5-12 15:05

现阶段的话，直接买准系统更好。单买块板子的话需要操很多心的。
ed_kay 发表于 2009-5-12 14:03

就是想操操心，兄弟有没有入这块板子，便宜点出我啦

作者: ed_kay 时间: 2009-5-12 15:08

就是想操操心，兄弟有没有入这块板子，便宜点出我啦
liling99 发表于 2009-5-12 15:05

就是因为入了，目前正在操心中嘛……

作者: k319 时间: 2009-5-12 15:13

找准圆心，钻个小一号的孔，再磨。
ed_kay 发表于 2009-5-12 14:04

这个要磨多久啊？

作者: lidong2351272 时间: 2009-5-13 07:53
钉子，钉子

作者: ed_kay 时间: 2009-5-13 10:19

这个要磨多久啊？
k319 发表于 2009-5-12 15:13

电磨控制得当的话，可以省很多力气，10分钟应该就可以，如果纯手工的话就很难说。

作者: k319 时间: 2009-5-13 17:32
太平洋的图片挂掉了

作者: liling99 时间: 2009-5-13 17:44
本帖最后由 liling99 于 2009-5-13 17:48 编辑

我也有一块啊，淘宝上哪有箱子卖？
遁空儿发表于 2009-5-13 15:10

淘宝的原装箱子3xx，真贵。
现在M58P的准系统淘宝卖1300左右。
单配我算了一下
主板：4xx
原装散热：80
原装机箱：3xx
加邮费快900了，省下个CPU的钱。

作者: liling99 时间: 2009-5-13 17:51
适配器还有100多忘算了

作者: jxloveyc 时间: 2009-5-13 17:55
动手能力很厉害啊

作者: comic020 时间: 2009-5-13 18:35
继续顶,看续集

作者: ed_kay 时间: 2009-5-15 14:04

太平洋的图片挂掉了
k319 发表于 2009-5-13 17:32

挂了吗？还在啊。

作者: 982352 时间: 2009-5-15 21:13
呵呵
主板：288
原装散热：80
原装机箱：330
150w电源：120
加邮费 0+20+35+0

作者: ed_kay 时间: 2009-5-16 18:34

呵呵
主板：288
原装散热：80
原装机箱：330
150w电源：120
加邮费 0+20+35+0
982352 发表于 2009-5-15 21:13

还有150W的适配器吗？贴个图看看。偶的130W花了75。

作者: 28631700 时间: 2009-5-17 17:44

明显是钉子户，或者做标准件的。。。
sivei 发表于 2009-5-11 15:54

哈哈，不错不错

作者: k319 时间: 2009-5-18 16:01

还有150W的适配器吗？贴个图看看。偶的130W花了75。
ed_kay 发表于 2009-5-16 18:34

130W 75？？什么牌的电源？？

作者: ed_kay 时间: 2009-5-19 15:31

130W 75？？什么牌的电源？？
k319 发表于 2009-5-18 16:01

就是这个啊http://itbbs.pconline.com.cn/diy/viewpic.jsp?imgUrl=http%3A%2F%2Fimg.pconline.com.cn%2Fimages%2Fbbs4%2F20095%2F13%2F1242180414527.jpg

作者: k319 时间: 2009-5-19 16:56
联想的工包还是拆机的？

作者: ed_kay 时间: 2009-5-20 14:02
拆机的，有联想的条码。

作者: ed_kay 时间: 2009-5-26 09:26
最近病了，一直没有开工，郁闷……
