标题: 先前发到显卡区了，看看我的高科技铁条
本帖最后由 among 于 2009-6-13 13:07 编辑

原先发到这里了，显卡版主说应该发diy区，也不给我移动下

http://we.pcinlife.com/thread-1185774-1-1.html

买了个迪兰恒进的4830显卡，用了没几天就发现有点问题，显卡电源接口那里怎么往下弯了？拿尺子量了一下还真是这样，不是我的错觉。
上网搜了下发现这类问题还不少，更找到了高科技铁条这种东东

。gz就有：http://we.pcinlife.com/thread-1165953-1-1.html

可惜我这个显卡没有对应的铁条卖，连装配的螺丝孔都没。琢磨了好几天，终于想到了一个方案，不用开槽（太麻烦了，个人一般没这个工艺），折腾了一天做出了成品。

先看看我的显卡

最麻烦的是这一头连个螺丝孔都没有，而且地方很小不好下手

开工了，材料是废旧机箱的侧板

就用它那个折角。
经过测量划线锯条锉刀。。。省略若干字。基本成型，这是靠挡板的一头，利用显卡pcb上一个螺丝孔固定。
[attach]1068158[/attach]

靠显卡尾巴供电插座的一头，用一个小铁片+螺丝，把pcb夹住（要有现成的孔该多好）。凹进去的一块是避开显卡上的两个小电阻。
[attach]1068159[/attach]

还是靠挡板一头
[attach]1068160[/attach]

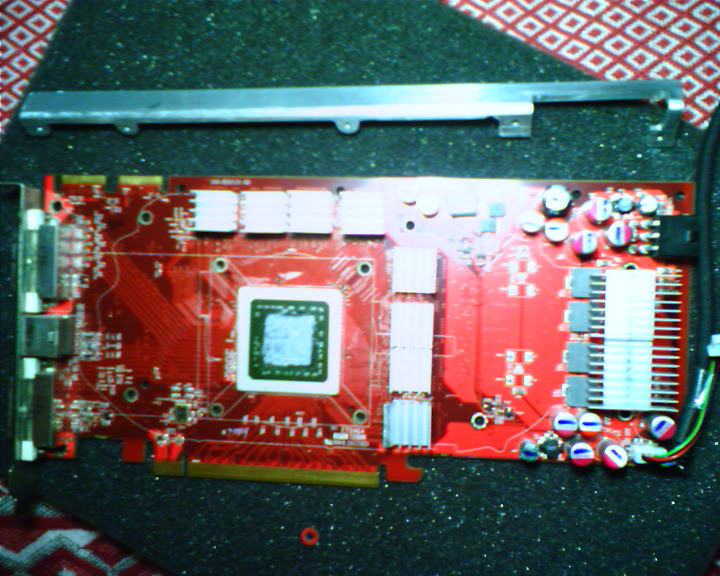

金工基本结束，砂光洗净，准备下一道工序
[attach]1068163[/attach]

挂起来喷漆
[attach]1068164[/attach]

安全第一，还是把裸露的地方都用胶带封住。cross fire对我太奢侈，一并封了吧

]
[attach]1068165[/attach]

喷漆完毕
[attach]1068166[/attach]

局部色泽，和市场上卖的差不多了嘛

[attach]1068167[/attach]

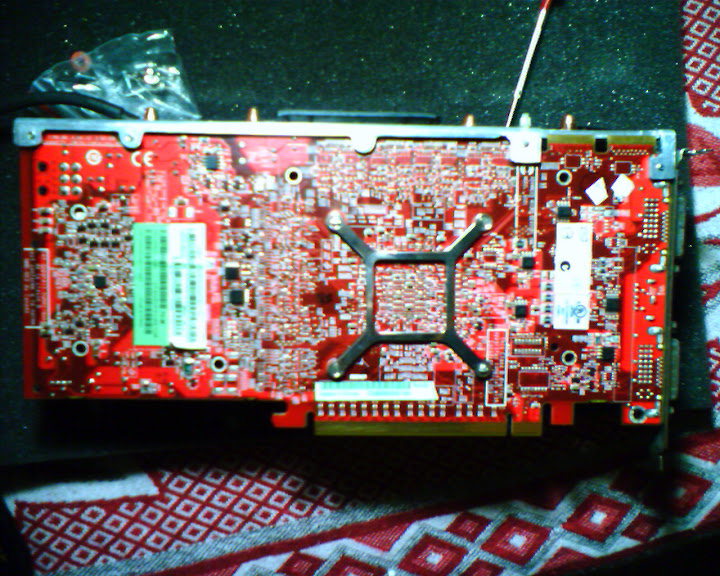

装配之！
[attach]1068168[/attach]
[attach]1068169[/attach]

上机
[attach]1068170[/attach]

总结：就一头有螺丝，另一头只是利用铁片夹住，不是很牢固，不过用来防止PCB弯曲还是够了
用了这个以后发现显卡这条边是不弯了，整个PCB还是往下塌。。。没挡板就是不行啊
