标题: 【咨询】供电设计多相少mos与少相多mos优劣 [打印本页]

作者: 苯苯小哥    时间: 2009-8-5 20:43
标题: 【咨询】供电设计多相少mos与少相多mos优劣
现在显卡供电设计出现两个趋势:
一种是较少(和公版相同)相数更多的mos管
一种是更多相数(大于等于6相)减少mos管
以GTX260+、GTX275为例
公版:4相核心,每相三个D-PAK mos  (常见三脚)
        4相核心,每相三个LFPAK mos
        6相核心,每相三个D-PAK mos
非公:4相核心,每相四个LFPAK mos
        6相核心,每相三个LFPAK mos
        6相核心,每相两个LFPAK mos
        8相核心,每相两个LFPAK mos
      12相核心,每相两个LFPAK mos
这里面“6相核心,每相三个D-PAK mos”与“4相核心,每相四个LFPAK mos”哪个电气化性能更好?一般来说相数多的好于相数少的,同样相数mos多似乎更好,LFPAK mos好于D-PAK mos,公版一般都是3个mos。哪位内行排排这些方案高低如何?







作者: 苯苯小哥    时间: 2009-8-5 20:47
6相核心,每相三个D-PAK mos与6相核心,每相两个LFPAK mos优劣?
作者: roger243    时间: 2009-8-5 21:10
即使是相同相数,但电感不同,比如R22、R68、R12这些,会有性能上的什么不同吗?
作者: philonb    时间: 2009-8-5 21:18
这个要专业人士来解释了
我只大致知道电感的标识:X R YZ(XYZ代表数字),R代表小数点,单位是感抗的单位
比如:r22是0.22,1r2是1.2
单位具体忘了
作者: 苯苯小哥    时间: 2009-8-5 21:27

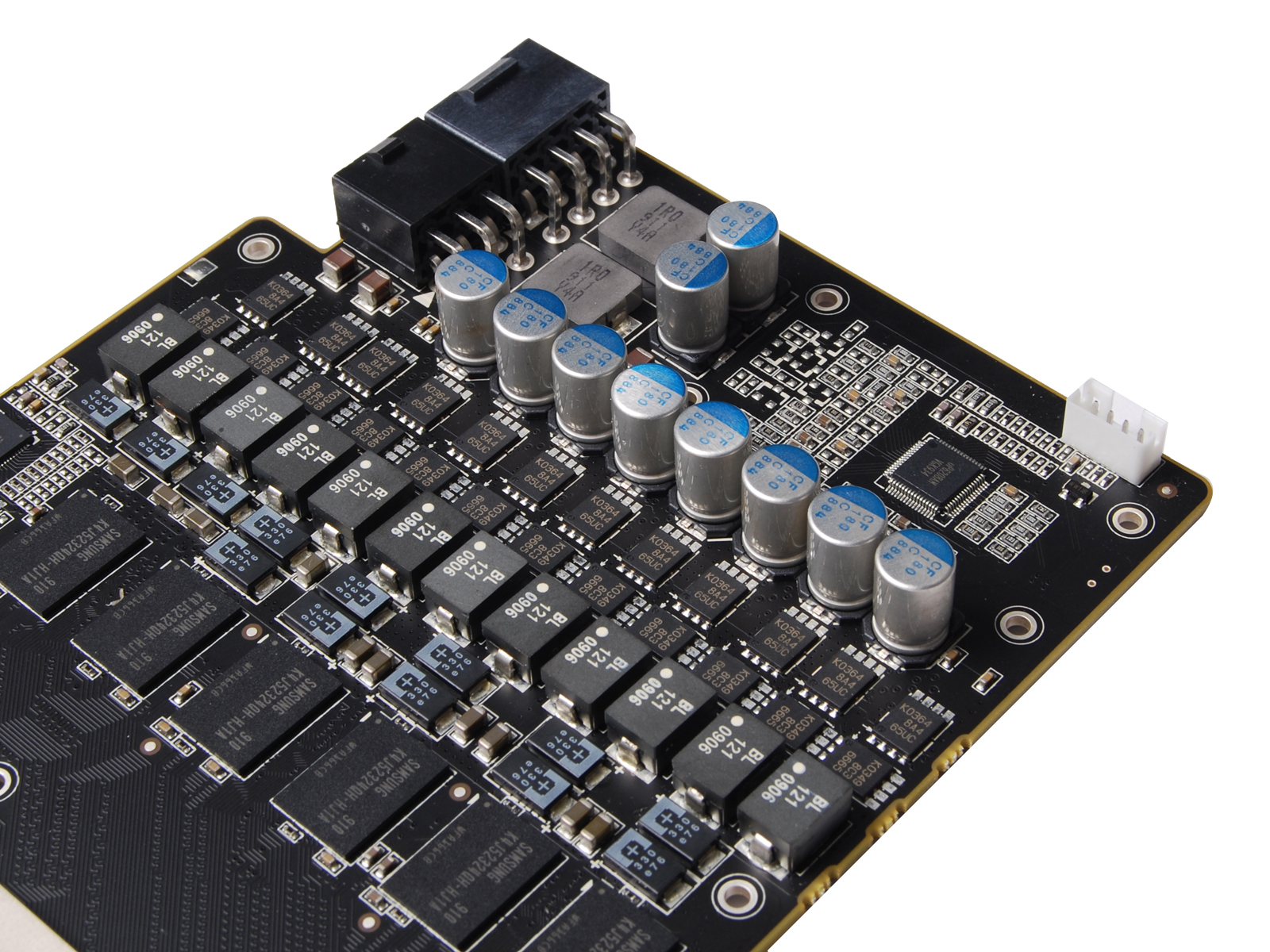

对 R相当于小数点 单位是微亨,R80 是0.8  1R1是1.1 ,有些贴片电感 公版那种BL 121  121指0.12?
作者: winfast007    时间: 2009-8-5 21:32
肯定是mosfet越多越好的,但是多相需要考虑同步和损耗的问题,如果RD功力比较好的话,会尽量降低这两方面的问题,多相是比较好的选择,电流更低,相应每相的负担就更低了
作者: 苯苯小哥    时间: 2009-8-5 21:37
本帖最后由 苯苯小哥 于 2009-8-5 21:41 编辑
肯定是mosfet越多越好的,但是多相需要考虑同步和损耗的问题,如果RD功力比较好的话,会尽量降低这两方面的问题,多相是比较好的选择,电流更低,相应每相的负担就更低了
winfast007 发表于 2009-8-5 21:32

公版那种BL电感 要是0.12 是不是小点,就算P897 还是0.22,mos管好像最多 也就看见是4个,公版中规中矩用3个,电感多 mos也要多还是成倍,PCB面积有限,这东西确实不好权衡,也许6相 每相3个LFPAK mos比较合适,或者干脆用数字供电 五相核心数字供电排感 也不占地方
作者: needfire    时间: 2009-8-5 21:45
6相 一上一下 比 四相 一上两下好。
一上一下大概20-25;一上两下大概30-35
120-150;120-140
而且6相每相分摊的低,发热也就低。
最简单的方法看价格,哪个贵哪个好。
作者: 瞎猫    时间: 2009-8-5 21:55
本帖最后由 瞎猫 于 2009-8-5 22:01 编辑

电感参数和开关频率匹配,具体选型有公式计算。
比如P654的开关频率是500kHz,电感就使用了0.125μH的;
而P897的开关频率较低只有350kHz,电感就使用了0.22μH的。
某些主板的开关频率更低只有250kHz甚至200kHz,使用对应0.50μH或者0.6μH的电感也就不奇怪了。

开关频率越高,电感参数越小,数字供电的P651我不知道设了多少,反正同样是数字供电的P211(NV40Ultra)开关频率接近900kHz,就用了0.1μH的电感。
作者: 苯苯小哥    时间: 2009-8-5 21:58
哦 有这样匹配关系,“6相核心,每相三个D-PAK mos”与“4相核心,每相四个LFPAK mos”哪个电气化性能更好?
作者: 瞎猫    时间: 2009-8-5 22:12
D-PAK的MOS寄生损耗稍微大,除了在早几年还没有新封装的元件必用不可,现在很少中高频开关频率的DC-DC供电用D-PAK,通常300kHz以下的设计使用D-PAK元件。2颗下桥只是为了分担电流,个人认为像12Vdc->1.xVdc这样的低占空比电路中使用单上桥已经足够,因为上桥的电流持续时间非常短,在save area内完全可行。

多相供电的主要目的一是扩大供电能力,受到MOSFET热降额的限制,即便高性能的元件也不宜超过30A,通常主板和显卡上不会用那么高级的元件,因此单相限制在35A左右,要突破这个限制就用多相。
多相供电的另一个目的就是平滑波纹,减少电容的数量和体积,让出PCB。这点应该不必再解释了。至于平滑波纹,可以使用多相的方法,也可以使用提高开关频率的方法,例如显卡的显存部分供电通常都设置了500kHz甚至更高一些的开关频率。
作者: 瞎猫    时间: 2009-8-5 22:17
回头再说几相的问题,P897可以适用于GTX260+和GTX275的GT200核心显卡产品设计,GTX260+因为基于55nm功耗略微下降,因此可以使用4相,每相基于双安森美4858下桥设计。GTX275频率更高,功耗较大,因此就使用了6相。

至于其它厂家要超过公版方案自行设计6相、8相的GTX260那是他们自己的事。
作者: 苯苯小哥    时间: 2009-8-6 10:55
回头再说几相的问题,P897可以适用于GTX260+和GTX275的GT200核心显卡产品设计,GTX260+因为基于55nm功耗略微下降,因此可以使用4相,每相基于双安森美4858下桥设计。GTX275频率更高,功耗较大,因此就使用了6相。

...
瞎猫 发表于 2009-8-5 22:17

华硕那样 四个mos 感觉比公版三个 好些吧 ,每一相上下桥和下桥均有2mos管负载,多个mos管并联来降低内阻,减少发热量,理论上好像更好一些,而像索泰微星是多电感上下各一个mos管,这样电感倒是分担压力轻了,mos少内阻 发热又怎么办
作者: 奔奔~新马甲    时间: 2009-8-6 12:38
我觉得够用就好........多了只能YY
作者: 瞎猫    时间: 2009-8-6 12:41
没觉得双上桥有哪里是特别好的,我11楼已经说过为什么DC-DC供电完全可以用单上桥,既然可以用单上桥,为什么要用双上桥,除了赚眼球还有什么目的?
另外数MOS早就是没什么用的方法,元件的性能各不相同,欧美系的一些顶级MOS一颗承载电流的能力比台系某些MOS两颗还猛,价格贵的飞天,如果厂家用了这样的元件又怎么说好坏?
作者: 苯苯小哥    时间: 2009-8-6 12:53
本帖最后由 苯苯小哥 于 2009-8-6 12:55 编辑
没觉得双上桥有哪里是特别好的,我11楼已经说过为什么DC-DC供电完全可以用单上桥,既然可以用单上桥,为什么要用双上桥,除了赚眼球还有什么目的?
另外数MOS早就是没什么用的方法,元件的性能各不相同,欧美系的一 ...
瞎猫 发表于 2009-8-6 12:41

这个倒是,双下桥 感觉比单一个好些 当然这是本身元件性能差别不大前提
作者: zxl7288436    时间: 2009-8-6 15:34
也就是说堆料豪华的公版不需要那么高的相数去稳定电流?
作者: 苯苯小哥    时间: 2009-8-6 15:36
也就是说堆料豪华的公版不需要那么高的相数去稳定电流?
zxl7288436 发表于 2009-8-6 15:34

公版已经打着富余  超公只能是富余更多……
作者: xiulup    时间: 2009-8-6 17:46
双下桥能降低发热。再多是浪费。
