作者: sata_docking 时间: 2009-10-2 20:57
标题: 笔记本PCMCIA,54mm/35mmExpress eSATA接口扩展及速度测试介绍
本帖最后由 sata_docking 于 2009-10-2 21:00 编辑

下面文字来源于网友贵清侠的博客([url=]http://www.cnblogs.com/xyls1986/archive/2008/12/01/1345093.html[/url])

近期硬盘的价格是不断的下跌，随着个人数据的不断增多，笔记本硬盘空间已经是所剩无几。前些日购得一块希捷500GB ST3500320AS硬盘作为移动硬盘使用，刚开始使用的是SATA to USB的转接线。在使用过程感觉到USB的传输速度真是很慢，只有30MB/S左右，在拷贝大个文件的时候，要等待很长的时间。而将这块硬盘用SATA数据线直接接到台式机的时候最高传输速度能达到90MB/S-100MB/S，分析原因传输的瓶颈就是USB接口。能不能将SATA硬盘直接接到笔记本上呢？于是想到了eSATA，可是我的笔记本没有eSATA接口。要是迟买笔记本一段时间就好了。强烈推荐大家买新本本的时候买一个有eSATA接口的。

笔记本上没有接口想想其他的方法。在网上找了找，发现一种express to eSATA的转接卡。大家都知道express接口是直接和系统的总线相连的，如果接口卡的转接速度很快的话，应该能大幅度提高传输速度，使得接口不成为硬盘传输的瓶颈。但是实际使用是这样吗？？于是在淘宝上拍得一块express to eSATA的转接卡。今日刚刚送到于是就迫不及待的测试了下速度，给大家分享一下。

一、首先进行的是HD tune的基准测试。

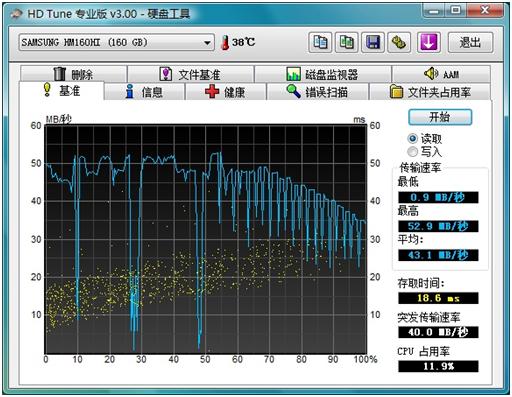

本机硬盘的速度

2、接USB转接卡的速度

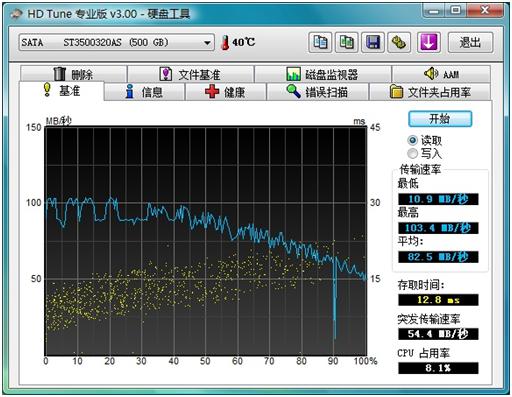

3、接eSATA转接卡的速度

由图中可知使用eSATA转接卡时基本能达到硬盘的最大传输速率，而转接卡已经不是传输的瓶颈。甚至传输的速度比笔记本的硬盘还要快。
二、HD tune的文件基准测试。

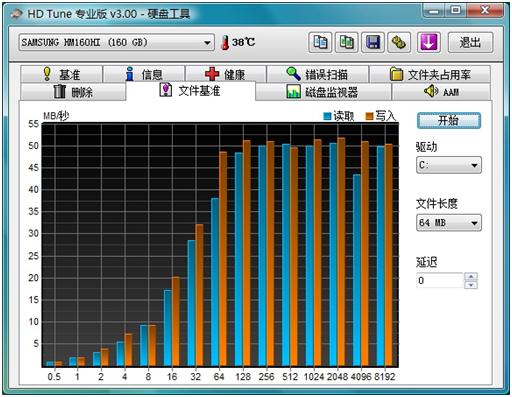

本机硬盘的速度

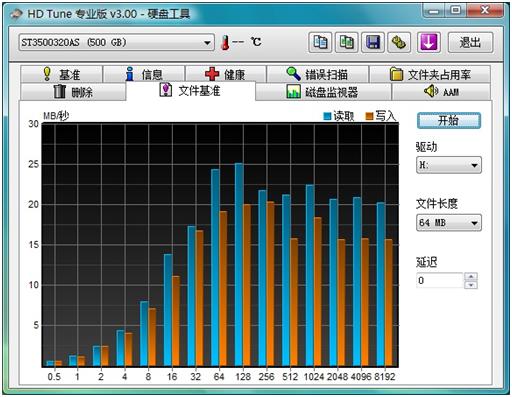

2.接USB转接卡的速度

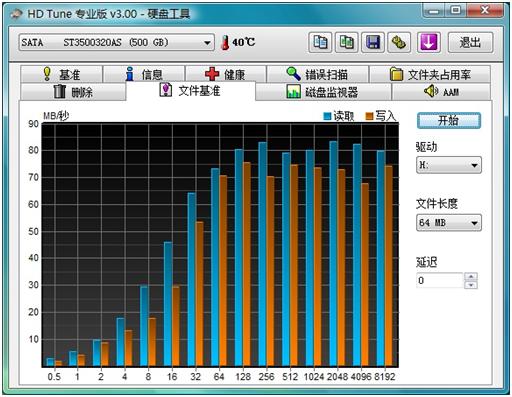

3、接eSATA转接卡的速度

由图中可知，eSATA转接卡比USB转接卡有2-3倍的性能提升
三、ATTO测试。

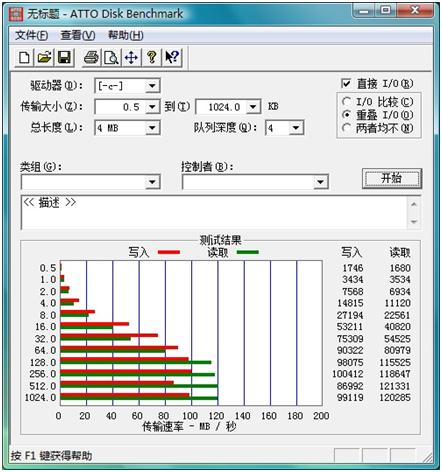

本机硬盘的速度

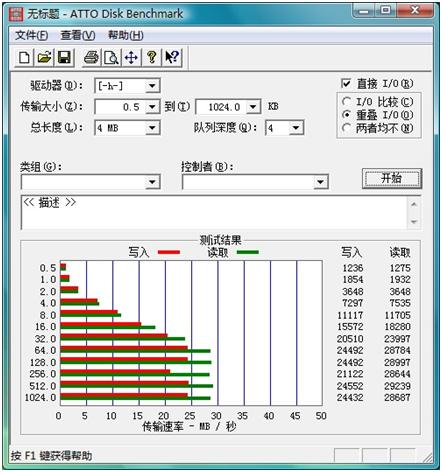

2.接USB转接卡的速度

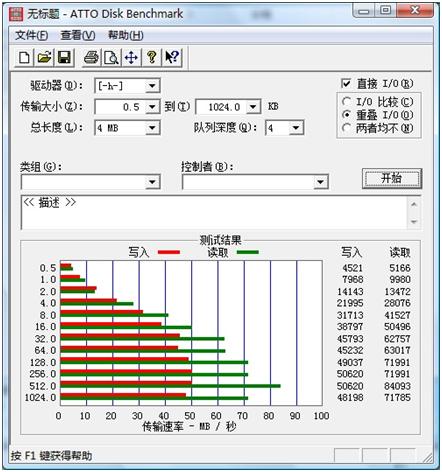

3、接eSATA转接卡的速度

由图中可知，eSATA转接卡比USB转接卡有2-3倍的性能提升
四、FastCopy大文件测试。

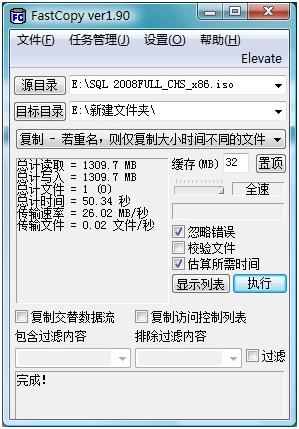

本机硬盘的速度

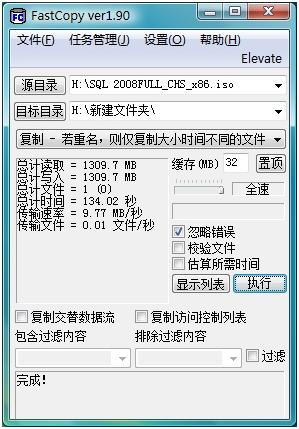

2、接USB转接卡的速度

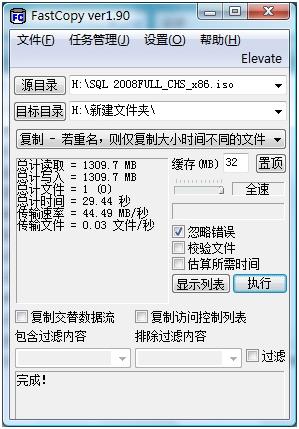

3、接eSATA转接卡的速度

由于采用的外接硬盘为台式机7200转硬盘复制同样的文件eSATA仅仅用了29.44秒，而usb用了134.02秒，本机硬盘用了50.34秒。在实际的应用中eSATA的速度提升更加明显。
五、FastCopy小文件测试，选取魔兽争霸的安装文件夹作大量小文件的测试。

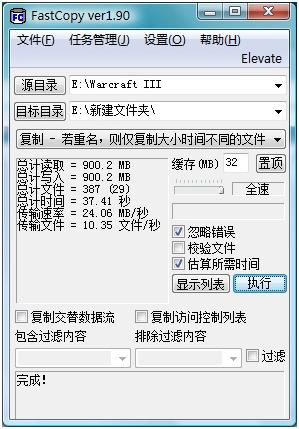

本机硬盘的速度

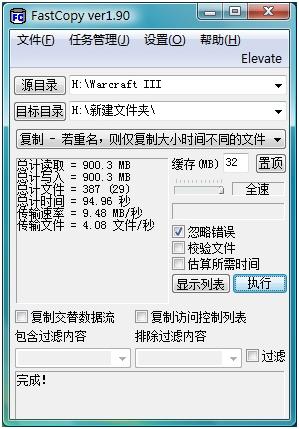

2、接USB转接卡的速度

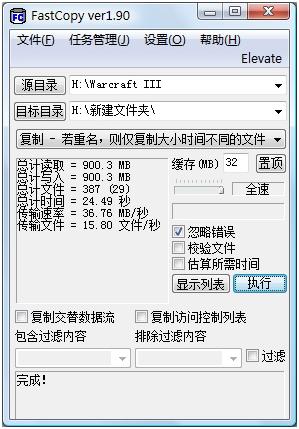

三、接eSATA转接卡的速度

由于采用的外接硬盘为台式机7200转硬盘复制同样的文件eSATA仅仅用了24.49秒，而usb用了94.96秒，本机硬盘用了37.41秒。同样eSATA的速度提升更加明显。根据以上测试成绩相信大家对express to eSATA转接卡的性能有所了解。对性能要求比较高，但是自己笔记本却没有eSATA接口的，可以花个百十块，提高下性能

作者: sata_docking 时间: 2009-10-2 20:59
笔记本Express接口与PCMCIA接口介绍：下面从左至右，分别是PCMCIA,54mm Express,以及34mm Express接口

Intel 在美国举行的IDF Fall2003 上正式把下一代PC 卡命名为Express Card ，PCMAIA 开发了Express Card 标准来推广即插即用的I/O 卡，并进行PCMCIA 卡的升级工作。这个标准是由许多PCMCIA 的成员公司一同开发，其中包括了技术的领先者，系统开发商及卡的生产商。
Express Card 不仅体积细小，而且传输速度更快，适合于移动或者桌面平台系统，并且支持USB 2.0以及PCI Express 。这种新一代的卡具有两种规格，但都小于目前CARDBUS 卡规格，其中最小的卡是ExpressCard/34 标准，它仅有目前PC卡的一半，这种尺寸更适合于移动设备的接入，比如PDA等。
第二种是ExpressCard/54 标准，这种标准用来支持那些需要更大尺寸卡的技术，其中这些应用包括了SMAERCARD 读卡器，CF卡读卡器，以及1.8英寸的硬盘驱动器。不过所有ExprssCard 标准都是5mm厚，但该标准同时允许卡的开发商开发属于它们自己的“扩展”标准。
由于卡同时支持USB2.0 规格和PCI Express 界面规格，因此卡的生产商可以任意选用一种总线来支持它们的应用程序。要么是性能强大的PCI Express 界面规格，要么是应用广泛的USB 2.0 规格。这种卡同时可以兼容以前的接口和总线，，无需另外再增加芯片组来对其进行修正。
视选购机型而定，您的笔记本电脑若是配备PCI Express 卡插槽，请参考以下内容叙述使用。

具备PCI Express卡插槽的产品，支持ExpressCard／34(34mm宽)、ExpressCard／54(54mm宽)两种尺寸的Express卡，两种卡皆为5mm厚，厚度与Type II PC卡相同，标准长度是75mm，比PC卡短10.6mm。两种卡皆使用Pcle x1的组态，传输速度为500Mb／Sec。

PCI Express卡同样支持Windows即插即用(Plug and Play)功能，并且支持热插拔(Hot-Plug)功能，可以在电源打开当中直接插拔卡片。用户可以选购各式Express卡，以扩展笔记本电脑功能，包含：SmartCard读卡器、Compact Flash读卡器、1.8时磁盘驱动器、存储卡、硬盘、调制解调器卡、网卡或是无线网卡等。

CardBus PC卡跟ExpressCard／34、ExpressCard／54的比较

作者: sata_docking 时间: 2009-10-2 21:04
原装正品西霸笔记本扩展卡，全部都是质保三年的：

express 35mm

express 54mm

express 35mm(两口)

PCMCIA接口

购买链接：
http://shop36930234.taobao.com/shop/xshop/wui_page-cat-36930234-95352606-scq8x7G+tefE1GVTQVRBwKnVub+o.htm?checkedRange=true

作者: sata_docking 时间: 2009-10-4 20:59
自己的贴，自己顶一下！

作者: 迪奥科技 时间: 2009-10-4 22:15
原来是广告贴……跟一个广告吧：高达40MB/S速度的CF工业级存储卡，正好搭配西霸内置型CF/1.8读卡器或者我司制造的CF转IDE转接卡，支援DMA直连，支援UATA66模式，直接被识别为本地磁盘，可以装系统自举并引导，寻道时间超短。以下是8GB产品测试图:
