X58加入nForce 200橋接晶片，並未得到主機板廠商和品牌電腦廠商的積極回應。因為一筆數額不小的晶片價格和授權費打消了廠商們的積極性。據瞭解，nForce 200價格在 30美元左右，雖然主機板採用 nForce 200可以獲得原生Sli和更完整的Sli方案，但是後果將直接提高X58 主機板的成本及售價。& X9 Y4 b& P& x$ [1 f. L# [
就Intel提供的資料來看， X58晶片組可以支援雙PCI-E X16或四條X8的 PCI-E 2.0 顯示卡。其實從975X、P35、P45，甚至到X48，只要是具有兩條PCI-E插槽、採用 Intel 晶片組的主機板理論上都可以支援SLi 。但是 Nvidia 為了維護自身利益，始終沒有授權。因為授權Intel主機板支援SLI ，等於是讓Intel繼續牢牢控制晶片組市場，對Nvidia攻取Intel平臺高階晶片組市場沒有幫助。$ D- T+ f6 X* p; H& @) n4 \
目前在X58主機板實現SLI的方案有兩種：一種是使用 X58 晶片原生支援的方式，這種方式就通過在BIOS內建授權金鑰的方式，不需一顆 nForce200 就能實現SLI，如果2路SLI，可以Pci－E x16+x16，3路SLI則是 x16+x8 +x8 （其中一條 x16拆為 x8+x8）或者是x16+x16+x4，如果是4路SLI就是PCI－E x8 。由於這種方式是實現SLI 比較理想方案，因此也是目前支援SLI技術，X58 主機板所採用的最多方案。. F: [3 ], l9 x* F9 H) l
4 T7 F" Y* Z+ ?' \0 V! O5 T另外一種就是通過採用NVIDIA nForce200 SLI橋接晶片方案。兩者主要差異在於，使用 nForce200 SLI ，可支援32條通道，能夠分別在 3 路 4 路（使用 2 顆 nForce200 SLI 晶片）實現三組 x16 以及四組 x16 進行 SLI 多卡咚恪５?乔懊嫣岬搅司?瑑r格不菲，兩顆單nForce 200 價格差不多 60 美元，因此很少有主機板廠商在一塊主機板內建一顆以上的 nForce 200 。) R/ o+ |* P/ c4 d# A
- V7 W* n; l0 N$ \: k% ~+ L# g" T
再來第二款是p7p55 WS SuperComputer，華碩P7P55 WS Supercomputer主機板主要面向圖形工作站使用。它採用標準ATX設計，採用了P55晶片，支援處理器除LGA1156 Core i7/i5之以及Xeon 3400系列，採用了nForce 200橋接晶片提供了更多的PCI-E通道，因此支援更多的顯示卡，如兩條PCI-E 2.0 x16(x16/x8)、兩條PCI-E 2.0 x16(x8)、一條PCI-E x16(x8)、一條PCI-E x1和一條PCI，支援雙路/三路SLI和最多四路CrossFireX，並支援三塊Tesla加一塊Quadro FX 5800，並附帶GP詳嗫ā⒐ぷ髡炯塋ED詳酂簦?г甋ASsaby-M/SASsaby附加卡。
華碩最近發布了第三款WS SuperComputer系列工作站級別主機板“P7F7-E WS SuperComputer”，提供了USB 3.0、SATA 6Gbps兩大高速新介面以及FireWire IEEE1394b，理論最大傳送速率分別可達5Gbps、6Gbps、800Mbps。6 S8 t( s* b- |/ q( z* Q
: v" l. e: ?& w4 c q/ L
由於Intel平臺沒有對新介面的原生支援，所以主機板上照例使用了NEC、Marvell的控制器，從而提供兩個USB 3.0(背部藍色)、兩個SATA 6Gbps(板載白色)，IEEE1394b(背部橫向)也是兩個，另外還有四個USB 2.0(背部黑色)、六個SATA 3Gbps(板載藍色)、一個IEEE1394a(背部豎向)，這塊標準ATX設計的主機板採用了Intel Ibex Peak 3450伺服器晶片組(類似H57/H55)，相容LGA1156封裝介面的Xeon 3400、Lynnfield/Clarkdale Core i7/i5/i3/Pentium系列處理器，並支援Turbo Boost動態加速。8 O/ I+ }- V" K# _& I, t
. ~; n5 l; U' @. c
擴充插槽有三條PCI-E x1和四條PCI-E 2.0 x16，並加裝了NVIDIA NF200橋接晶片，支援最高四路CrossFireX/SLI，或者三塊Tesla加一塊Quadro FX 5800(共計960個CUDA核心)，其中PCI-E x16插槽的頻寬藍色為全速x16或者半速x8，黑色的則始終是半速x8，因而支援x16+x16、x16+x8+x8、x8+x8+x8+x8等不同模式的多卡並聯。& B9 y2 x% C [- a, F0 \) ]. W
該主機板還支援“Quick Gate”技術，可通過板載介面直接插入USB設備，無需資料線，從而保證連接穩固、避免資料丟失。
$ Q8 E& c. H2 K$ z9 E; h
其他主要規格：16+3相供電、六條DDR3-2000/1600/1333 ECC記憶體插槽(最大容量16GB)、Dual Gbit乙太網控制器、VIA 10聲道音效控制器(DTS解碼)、PS/2(鍵鼠)＋光纖S/PDIF＋DVI-I輸出介面(3450晶片組內建顯示的晶片)。
/ x9 P, t5 O! ]# o
& ?. `6 U( j$ p T) g: G1 c+ |
- v5 Y& F. `( S" f. @. G; g
耶…終於拿到主機板了...P7F7-E WS Supercomputer! L) E2 r4 v8 g4 }; P4 ^
+ I5 y9 K2 l4 G! ?- ^# s, `3 N, H( X* F
支援1156 socket Intel® Xeon® / Core™ i7/Core™ i5/Core ™ i3/Pentium™ Processors. ，其他方面Nvidia的SLI技術與TESLA CUDA和ATI的Crossfire技術也支援+ J6 l2 ?% j( Y& E* P4 H2 F+ N
一些主機板的特點…
4 x( I; l5 V2 Q7 [( r( R' U6 J# W$ o- G, o
) y2 V( w# H( r: ]- e% `4 P, ? q# }2 L. }/ n+ w
+ v8 ^2 i& j9 V+ x+ m9 F0 f$ h: ? I l
3way-SLI與Quad CrossfireX技術支援 ，當然NV的CUDA也有支援0 L* _+ T+ J7 p8 r
+ \3 S* Q; v2 _ k( ~
盒子背面有大略的說明瞭主機板的各個特點
主機板現身了
2 Y2 {; j) Y( E3 O3 o. S) y}( t: R$ Q. {) \, {; m. O+ l' E% l
! j7 O+ ?/ ^; ~6 X+ D9 S
P7F7-E WS SuperComputer的高樓大廈. Y x! @& b) c9 D
% Q$ d6 M1 h1 O, | e& i0 E9 z9 d& I4 B
擴充插槽支援8 F" E i9 x) f9 y K- S
2 x PCIe 2.0 x16 (@ x16 or x8)
2 x PCIe 2.0 x16 (@ x8)
3 x PCIe x1 (@ x1)4 N' g3 J9 `% e d2 c2 c
* i4 E! j! F: I8 B3 I; U& y$ g( {/ y9 T
0 [& ^4 Q' @; ^/ X2 c. y+ S7 n
以下將陸續說明主機板的各個晶片1 i8 Z- \. X% f' f: ~
( x' p9 V8 g5 u$ s1 R9 i
NEC USB 3.0 controller ，支援兩組USB 3.0 Port, \) J7 _7 }, G5 B% y) T/ e9 v' D
) D$ F5 e, H) b0 @; B# p" \$ [
Realtek 81112L l Gb LAN ，支援1000/100/10的傳輸速率3 ~, z" U( [: [
; v9 H" Q( b; E! |! D$ a+ y: Y
主機板支援兩組歐～
1 |. [2 b I k& N! U6 `: t/ @2 l9 t2 U" F: F' |2 \/ S' |9 `
LSI FW643E-02 controller，支援兩組1394B與一組1394A' _' p, g( m+ W* s# J( e
& d5 J3 p% P0 \* N; F/ C8 e6 \; ^6 e; y* i# B& S
VIA VT2020 10-Channel High Definition Audio CODEC % h1 z5 ^+ C5 h0 v$ u/ I+ D6 G
( ?' R0 r5 O/ {, u% c: OPLX 8608 controller ,提供 8 Lane, 8 Port PCI Express Gen 2 (5.0 GT/s) Switch給U3S6足夠的頻寬+ i, Y9 z- X0 f& Z
" E/ ^( @: b# O% |) y
3 x9 l6 T. O- a0 Z/ e2 e
Marvell® 9128 PCIe SATA6Gb/s controller ，提供了兩組 SATA6Gb/s的插槽7 L6 I1 B' p' a8 P
9 W$ z. `" {0 h3 a華碩硬體超頻的幫手TURBO EVO
& [6 i" e0 i5 z9 q' f( Q; ^" }( ~7 zICS時脈震盪器 ，微調超頻的助手( h0 o4 [0 b1 b. M
Intel® Ibex Peak 3450 Chipset提供了六組SATA2(藍色)，MARVELL 9128則提供了兩組SATA3(白色)
8 d( c) S% e* x( _: E1 A2 J e
. J+ E g5 W7 L+ G. ?
Quick Gate:2 vertical USB 2.0 on board
' P9 r3 ?; \: k% V$ R4 P$ o# o: f0 E5 b6 s( I( V
) N( R" G( a* ~9 _

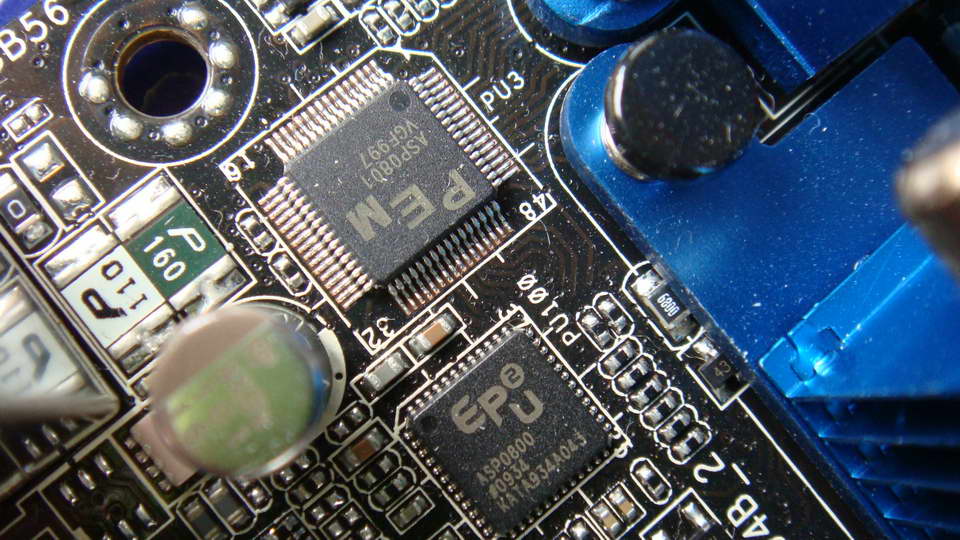

兩顆節能的幫手PEM與EPU2
! R3 F) V' g% X) E: h7 m7 r) p1 m
讓電源做最大化利用的T-brobe
: I1 L3 g6 E. @
6 x DIMM, Max. 16 GB, DDR3 2000(O.C.)*/1333/1066/800 ECC,Non-ECC,Un-buffered Memory，在使用i5/i3時僅能使用A1B1/A2B2，在使用i7時才能插滿六根，但是六根的限制都要單面的3 v5 J+ m- S- A7 {/ V9 U
16+3設計的電源設計 g- {2 ^3 z/ p B3 }* V
( g& P: {" C2 L k
記憶體方面則採用三相7 U" ^/ r' p7 K0 `8 W! x$ W5 v
電子轉換器晶片 ，讓你在插卡時不用再插入假卡來騙晶片
$ r; \0 w9 b; ^4 P3 L
5 [3 o3 E' ~; b. s
這棵查了一下似乎是跟電源方面有關的晶片 ，不是很懂…1 p ?. t, {: W5 O! z z/ ?
% t& p* j& }# k3 A8 v$ p' N, a& @/ m+ q. j* B8 C
想要極限超頻嘛 ，這三個加壓開關開下去就對了% J* Z6 l2 o; A9 ]
. c. n( }4 M, O( L! y& n _普通主機板大概都是用四層板 ，這片則用了八層板設計( E9 k, O, K& y3 k' _9 [+ \& W
6 a- k+ \8 i/ R" Y* G! B6 {5 K* l8 O' F
這個散熱器底下裝的是NV的nf200 ，在Nf200的加持下 ，提供足夠的PCIE Lane支援Quad-GPU SLI and Quad-GPU CrossFireX
7 n% G* f M/ ^. N$ M+ @1 V. u9 }2 M) S% @* R2 X
Mem ok ，我們知道記憶體相容性問題是電腦相容性問題的一個最大方面，而只需按動該按鈕，就能啟動記憶體自動設置功能而啟動系統。這項技術可有效解決系統與記憶體間相容性問題( q; F- ?! t( H2 z( q5 v
# \1 G+ |. Y$ o3 n2 s& @) Q* @! l# H4 Y
Winbond 64Mb大容量Flash Memory，給BIOS儲存資料用7 E1 N5 F8 N! `
+ {3 `! V, Z! E6 ~, e1 r1 M- J: s; {- N0 w9 B% J4 j
主機板提供了一個8-pin EATX +12V Power connector " V: E* j2 x! C$ v. L
. r/ u+ p9 b. I W1 Y9 v2 }
主機板的背後輸出，可惜沒提供P-ESATA，在使用I3/I5處理器時，可以用內建的DVI來顯示畫面
6 v* l5 y: @6 e& I& V
接下來是配件
% Z) r2 u- X, C2 n+ J2 z& W& f
3way-sli橋接器，G.P. Diagnosis Card，crossfire橋接器
! `& ~ T- T; `' L3 V
G.P. Diagnosis Card提供了除錯與主機板啟動與重心啟動按鈕9 P$ \. d1 a, r+ x& q* j) _
' g6 Y+ M6 J$ m3 @, B. B, \
6 Q' |6 J4 \8 w: g! k0 k9 W9 E
六條SATA2與兩條SATA3的傳輸線
9 @" Z/ M' Z8 A9 N2 z: q/ M- i
手冊，快速安裝指南，驅動光碟，後擋板，gameport，和後接USB的擋板
