标题: 影驰曝光全数字供电GTX460 [打印本页]

作者: 第一种蓝 时间: 2010-10-20 14:38
标题: 影驰曝光全数字供电GTX460
NVIDIA DX11 Fermi悍将——GTX 460显卡上市至今，凭借出色性价比承受住了市场的考验，成为众多中高端玩家的装机首选。作为NV核心的合作伙伴，影驰也在第一时间推出多款非公版GTX460产品，而GTX460 WHDI更是引起业界一番轰动。近日，影驰再次曝光一款采用全数字供电的GTX 460显卡PCB,堪称业界最豪华的GTX460。

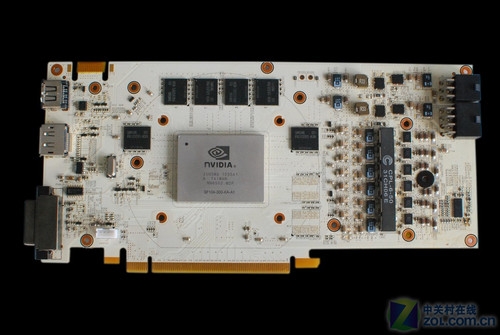

全数字供电的GTX 460显卡PCB
该显卡采用颇具冬日气息的乳白色PCB。显卡右侧是供电电路，从图片上来看，GPU采用了六相供电，显存采用了两相供电，共八相供电。一颗GF104核心在供电旁边，其外形和市面的GTX 460相似。显卡辅助供电接口采用了6pin+8pin接口，而显卡输出为DVI+HDMI+DISPLAYPORT全数字接口。

强劲的Volterra全数字供电方案

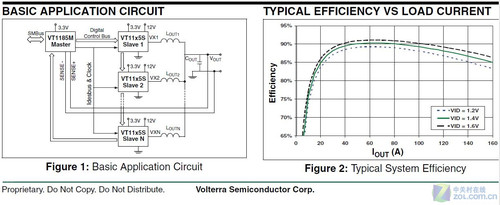

显卡最值得骄傲的地方就在于采用了强劲的Volterra全数字供电方案。由于价格极其昂贵，Volterra全数字供电方案只有在最高端的AMD旗舰显卡才能看到。Volterra全数字供电方案由VT1185M主控芯片、六颗CSP封装的VT1157SF从控芯片，还有专属的CPL排感组成，每个供电环节都保持极高的开关频率，最高高达1.3MHz，而普通的模拟PWM供电方案仅仅为300KHz附近。Volterra全数字供电方案每相提供40A电流，六相总共提供240A的恐怖电力，并能保持85%以上的极高电源转换效率。

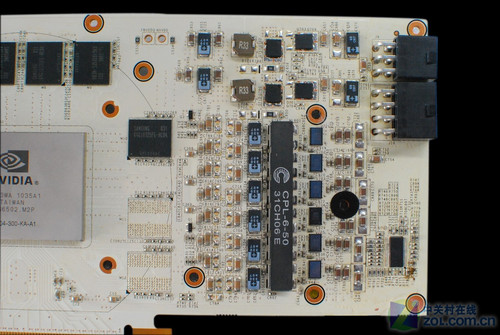

全数字供电的GTX 460供电部分

VT1185M主控芯片（Master），Volterra公司首款支持Intel VRM 11和VRM 11.1电压调节器规格的全数字PWM主控芯片。VT1157SF从控芯片（Slave），采用可以耐200摄氏度的CSP封装，开关频率最高高达1.3Mhz。内置了MOSFET管和Driver驱动电路，每相能够承受40A电流（一般模拟供电每相极限不超过30A）。配套Volterra全数字供电方案的有号称电感之王的顶级Bussmann排感，其电感值达到nH级别，工作频率高达2MHz，专门为Voltrerra PWM而生，Phase一体封装，电气性能和可靠性更高。

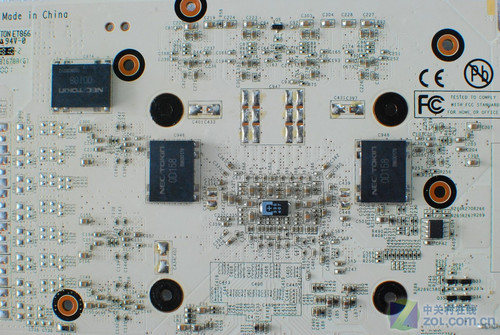

3颗NEC Proadlizer 高速薄膜式去耦电容

PCB背面，在核心附近有3颗NEC Proadlizer 高速薄膜式去耦电容，大大降低电源噪声，极高的蓄电量以及超高速的充放电效率，可大幅提升**力与稳定度，尤其在高频下能仍保有低杂讯，极低的ESL/ESR电阻值可使电源更纯净让电流更顺畅通过。
影驰方面表示，这是给骨灰级玩家的圣诞礼物。

作者: chhi2001 时间: 2010-10-20 14:41
关键是价格

作者: disruptor 时间: 2010-10-20 14:44
6针加8针的接口v5

作者: GF100 时间: 2010-10-20 14:59
GPU 就那样再堆也是460 去堆堆 480还差不多

作者: solidusmic 时间: 2010-10-20 15:11
本帖最后由 solidusmic 于 2010-10-20 15:12 编辑

昨天这个贴被枪毙了,今天换个马甲又上来了

最后一张图真悲剧.那么多空焊点.省了不少料.

作者: gjr718 时间: 2010-10-20 15:19
提示: 作者被禁止或删除内容自动屏蔽

作者: hagaren 时间: 2010-10-20 15:21
提示: 作者被禁止或删除内容自动屏蔽

作者: 雪落无声 时间: 2010-10-20 15:35
同样很关心价格

作者: gangdan 时间: 2010-10-20 15:45
跟6870拼一把？

作者: helppop 时间: 2010-10-20 15:51
最早用银色PCB系列的显卡，启亨的，我映像中应该是2002年左右，大银家系列，当时山寨厂商XFX的名字还叫做松景显卡，在数码杂志最角落的地方打小广告，就像现在的牛皮癣广告：
[attach]1408535[/attach]

作者: amon 时间: 2010-10-20 15:51
6+8，460也上档次了啊

作者: cool_exorcist 时间: 2010-10-20 16:09

大马拉小车

作者: 只爱美女 时间: 2010-10-20 16:14
回复 4# GF100

什么都一样，差不多就行，再堆也堆不出多少性能来。

作者: kamuiyay 时间: 2010-10-20 16:14
提示: 作者被禁止或删除内容自动屏蔽

作者: wodreams 时间: 2010-10-20 16:17
默认频率是多少呢？6+8pin供电难道是核心900Mhz？

作者: ak75 时间: 2010-10-20 16:20

6+8, 花王你威武

作者: hyccmlx 时间: 2010-10-20 17:35
提示: 作者被禁止或删除内容自动屏蔽

作者: 043265 时间: 2010-10-20 17:39
用过4870 数字供电版一个字热啊~~

作者: 19657896 时间: 2010-10-20 17:45
我喜欢堆料的，太YY了，太YD了

作者: 游鱼 时间: 2010-10-20 20:39

6+8，460也上档次了啊
amon 发表于 2010-10-20 15:51

影驰老弄这个的，以前有款9800GT还是8800GT是6+6供电的。
不知道怎么回事，总感觉影驰的卡再怎么堆料做工看着总有些山寨，远不如刚打牌子那会作出的7600GT玩家版。

作者: 2ndWeapon 时间: 2010-10-20 20:42
白色的PCB漂亮啊

作者: 2ndWeapon 时间: 2010-10-20 20:46
希望能配个同样漂亮的散热器

作者: 排骨饭 时间: 2010-10-20 21:20
影驰就不爱提了，一个黑将的BIOS到现在都还没给老子搞定。

作者: EveningRain 时间: 2010-10-20 21:44
好丑，应该学习金王八，用黑色的

作者: 狂风漫天 时间: 2010-10-20 21:54

作者: 专业挖坟 时间: 2010-10-20 22:18
注定就是个杯具

作者: 帝国游侠 时间: 2010-10-20 22:26
不知道用久了PBC会不会变色！

作者: noyouwenti 时间: 2010-10-20 22:26
问题是会上市吗？会的话什么时候？会量产吗？

作者: winfast007 时间: 2010-10-22 13:57
460的功耗（TDP150~160）就摆在那里，无论是数字供电还是模拟供电，只要留足够余量就可以大致保证OC的幅度了，有人喜欢高价的方案，也可以用，只是数字供电的那个散热不做好，到时够你喝一壶了

作者: chhi2001 时间: 2010-10-22 13:59
除了丑找不出个别的形容了

作者: zdlily 时间: 2010-10-23 10:14
太yy了..........................

作者: chinazlz 时间: 2010-10-23 22:58
这颜色让我想起了硕泰克和启亨大银家

作者: freezee 时间: 2010-10-25 13:54
在堆也成不了470～

作者: Heitai 时间: 2010-10-25 14:17
提示: 作者被禁止或删除内容自动屏蔽
