标题: 近來看到SCSI黨出沒..SAS黨不能無聲無息...!!.. [打印本页]

作者: per1-q1222 时间: 2010-11-19 18:04
标题: 近來看到SCSI黨出沒..SAS黨不能無聲無息...!!..
本帖最后由 per1-q1222 于 2010-11-19 18:09 编辑

ok...開開玩笑..!!

今天iBBU07返修回來...
所以拆卡要裝BBU以前..
照幾張清晰的圖再次給各位看看...

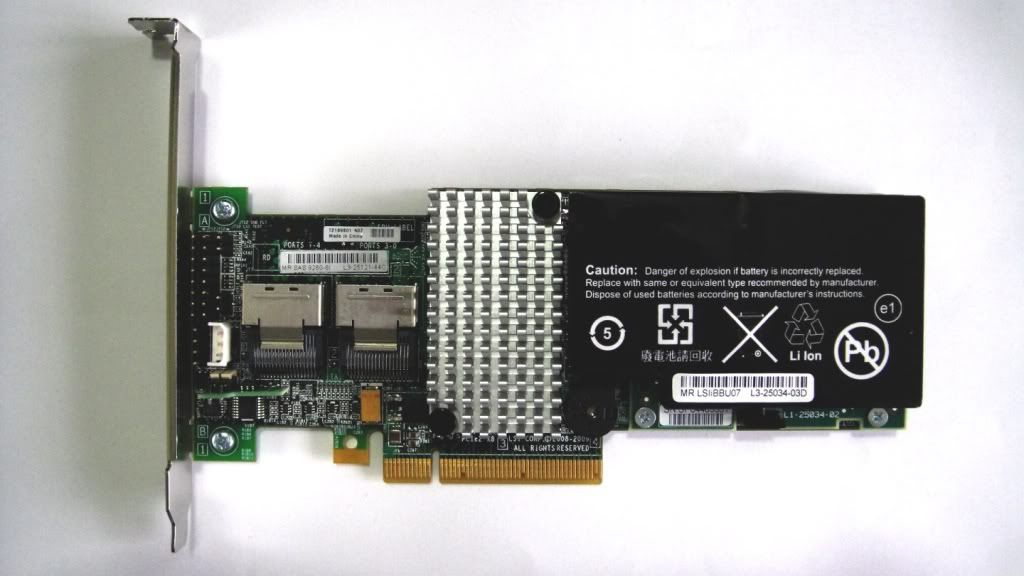

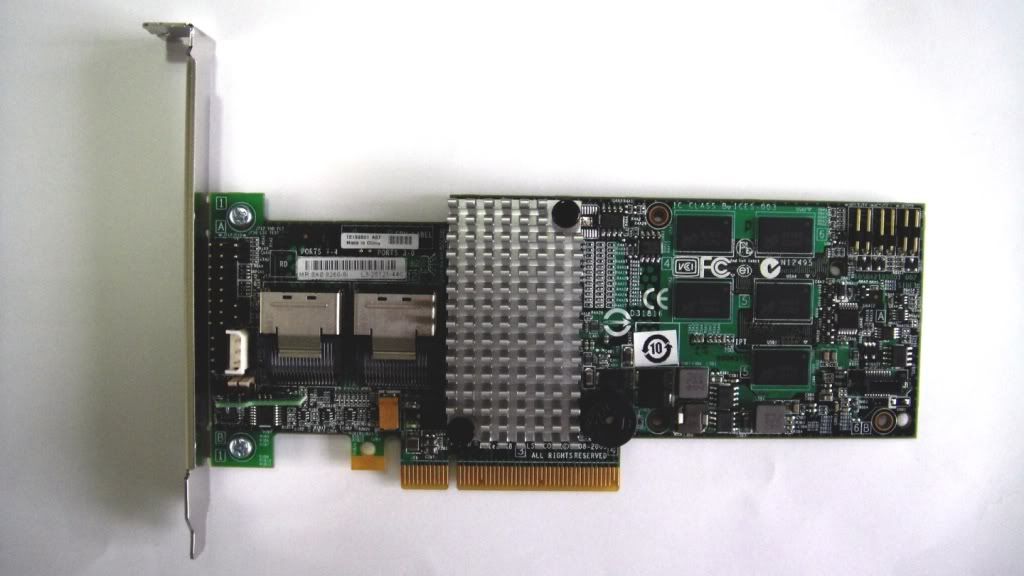

全照:

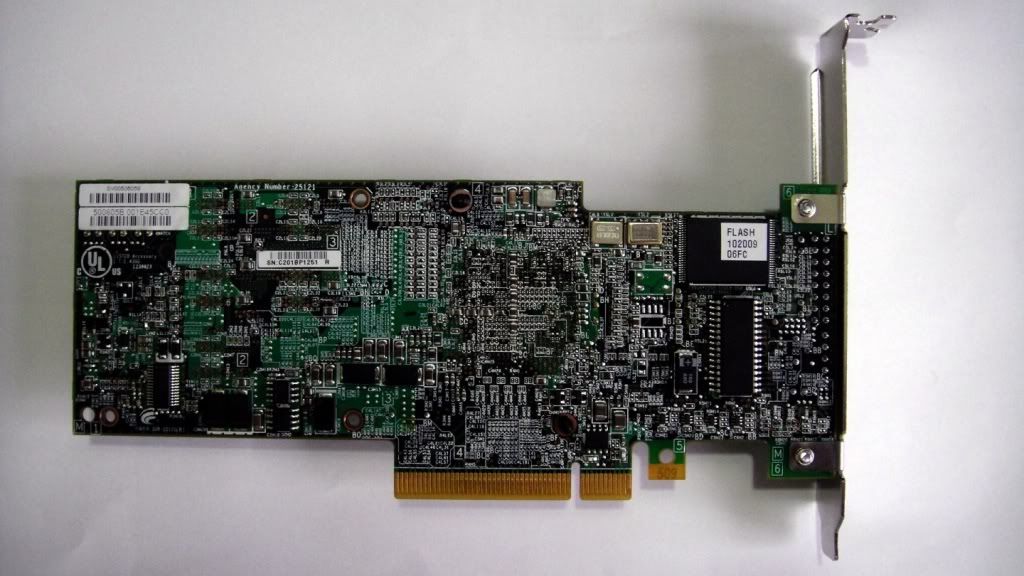

背面:

可以看到一顆8MB FLASH..
還有晶振的部分...

近距特寫:

支持I2C和SGPIO輸出..
另外包括各組narrow-port獨立的LED connector輸出...

RoC就在散熱片下面囉...
LSI LSISAS2108..
提供external memory controller實作, 支持DDR2規格..
兩種XOR加速設計整合..
一種是附接在DMA控制器上面, 提供XOR硬線設計..
另一種是接在external memory controller部分, 提供XOR和RAID 6用的GF硬線加速設計...
internal bus是使用PLB技術, 128位元寬度, 內部運行寬帶達到10GB以上...
透過仲裁裝置(arbiter)連接兩個bus, master和slave...
processor依然使用PPC440的core, 運行clock為800MHz...
data cache是全雙工傳輸....
processor負責相關I/O操作, 包括中斷處理執行, 流量控制, RAID相關計算例如CRC等等...

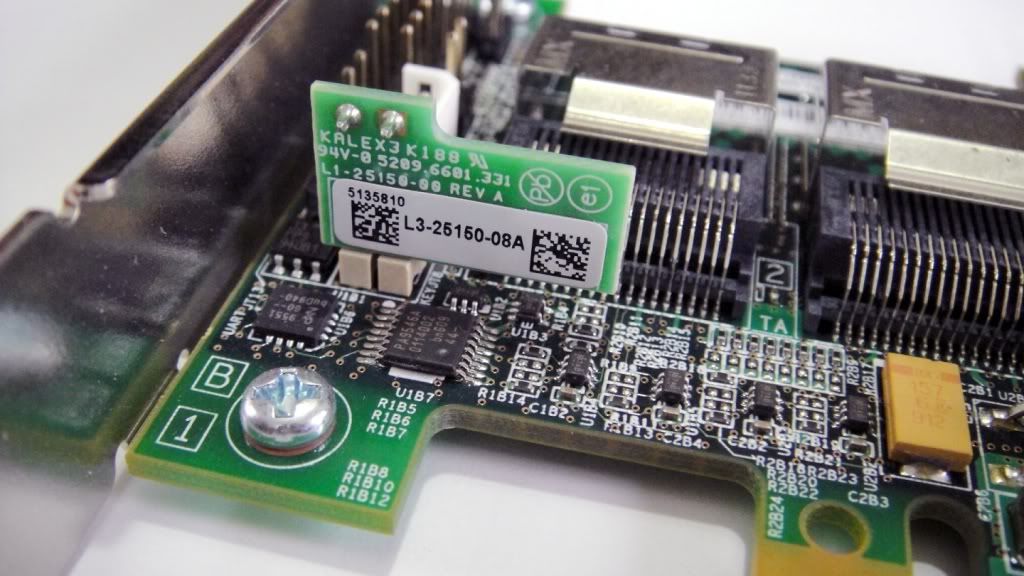

傳說中的高階軟體服務的物理啟動key...

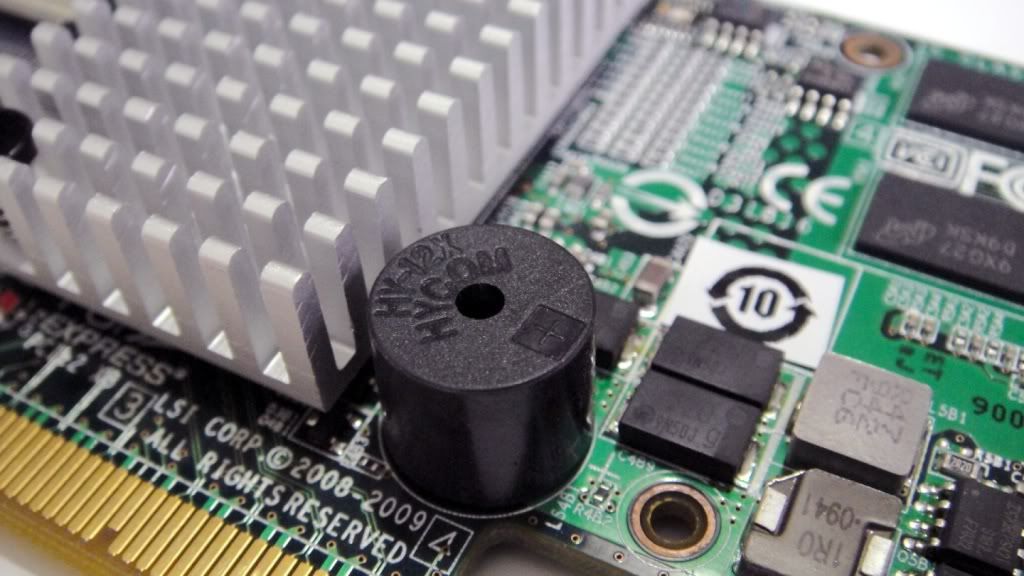

buzzer...9261系列沒有這個裝置..

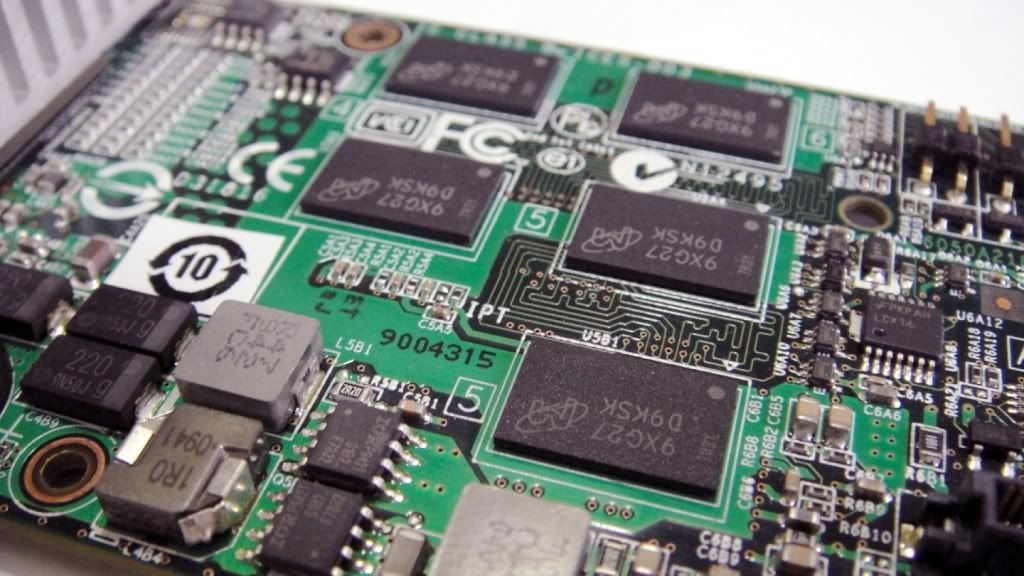

512MB DDR2-800 Cache Memory...

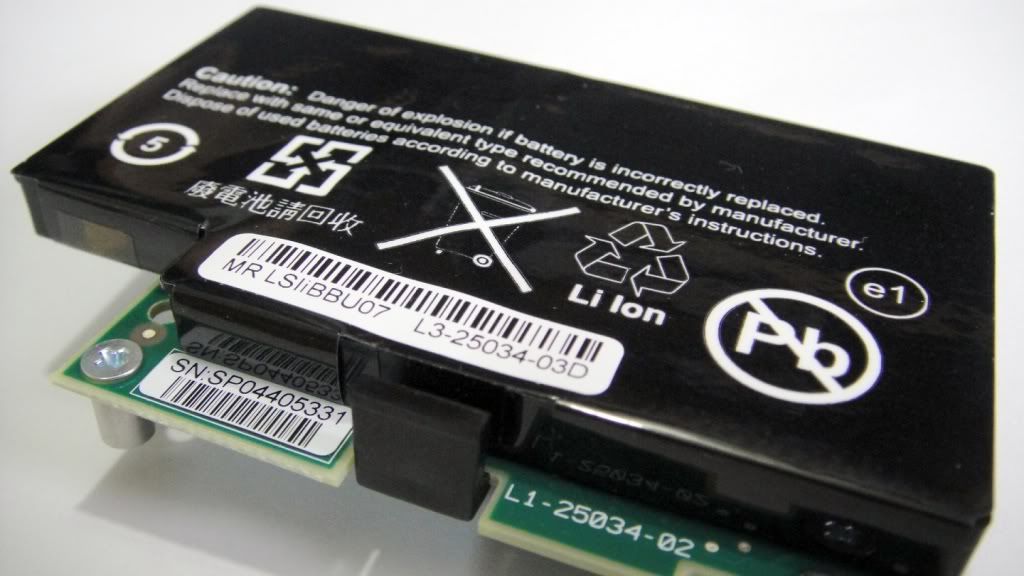

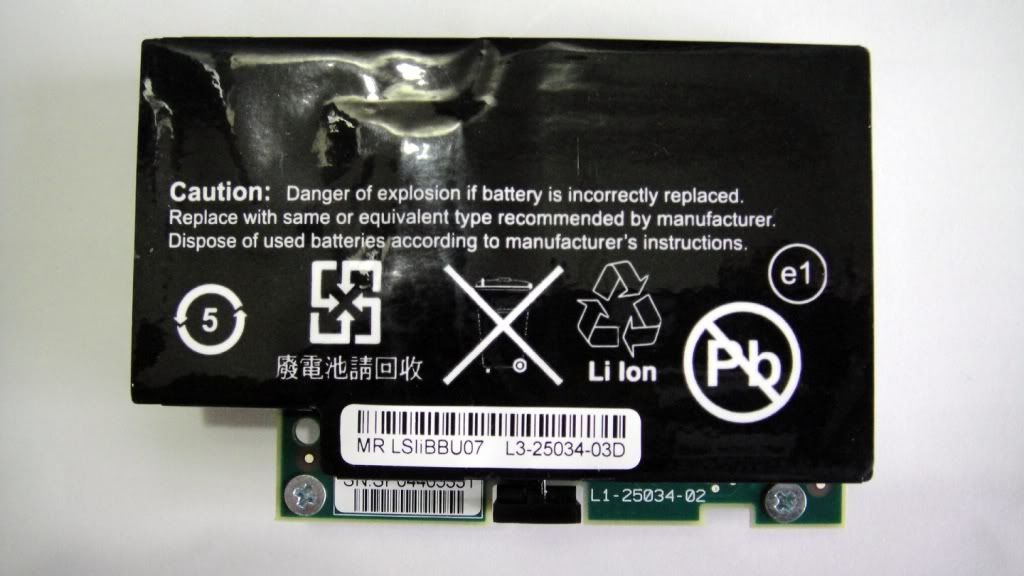

iBBU07部分:

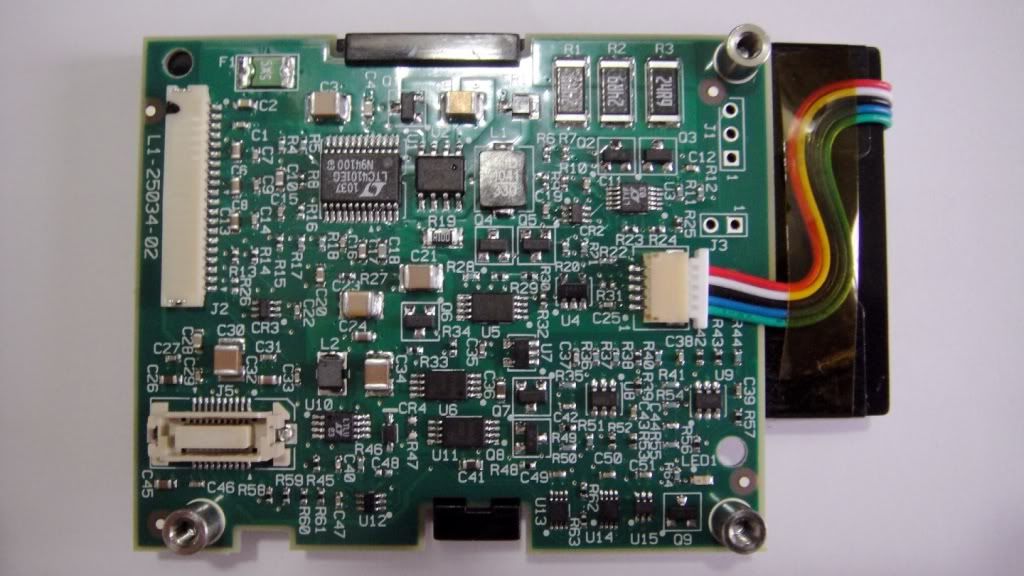

可以看到背面有一個長排的插座...
那是作為某款RAID Controller所使用...
8880系列這款...

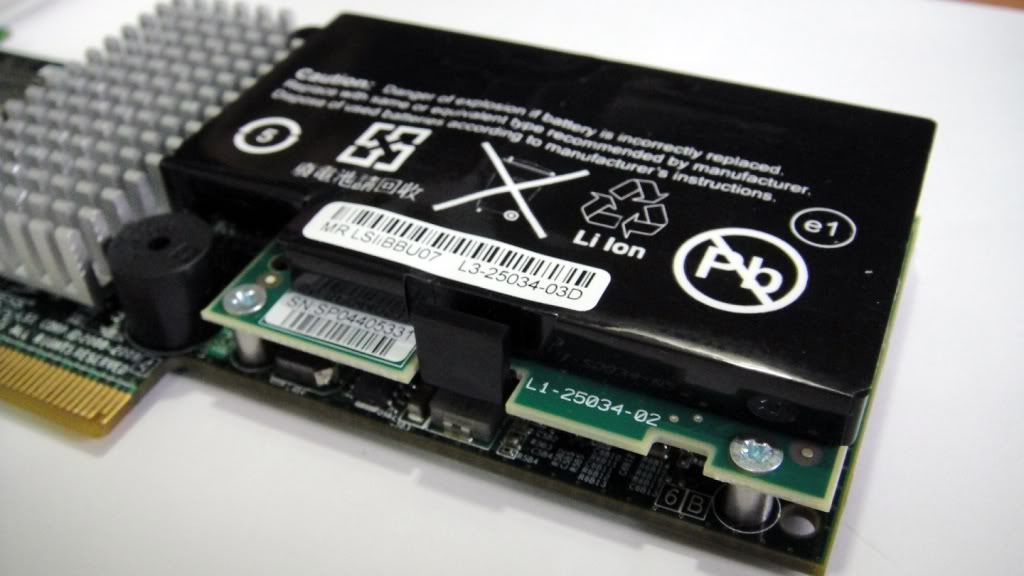

RAID Controller和iBBU合體後特寫:

謝謝惠顧..

作者: 提心吊胆 时间: 2010-11-19 18:55
已经换届。。。。ssd党当选。。。。O(∩_∩)O~。。。。。

作者: Ephyer 时间: 2010-11-19 19:51
本帖最后由 Ephyer 于 2010-11-19 19:56 编辑

我昨天换下29160和MAU，换上vertex2了。

不过15K.5 sas raid0仍然保留，地位从系统盘变成资料盘。因为SSD用 ACHI，检测的控制器太多，还是把scsi换下了。

虽然vertex2的实际持续还不如sas raid0，但是软件启动速度绝对快了。原来maya2009第一次启动要10秒多点，现在第一次启动3~4秒就够了，哈哈哈哈。和平共处中。
[attach]1429178[/attach]

以前是sas和scsi和平共处中。还有个猛禽2，刚出了，不然可以SSD,SAS,scsi，sata一起上，囧。。。

作者: ravage4 时间: 2010-11-19 22:03
以后拿SAS版SSD做阵列...
