作者: cxcool 时间: 2011-2-2 03:50
标题: -=工口人士装机2例=- 开核,背走线,风道设想 (共2楼) 求观点
本帖最后由 cxcool 于 2011-2-2 04:12 编辑

前言:
刚从玩家堂收集观点完毕 - - 现在到GZ来收集观点。。。内附玩家堂一大-神（这里不知道为什么GZ竟然屏蔽了这2个字 - -求原因)观点，希望GZ的大-神们能提出更大胆的观点 -3-
关于 GTS250*2 耗电大的对一些游戏SLI支持不太好的意见已经收到，对方是做工党人，必须保证品质。

最近上海是普降大雪，买个散热器我的老爷车从车库里开出来4个轮胎3个打滑。。。美国人却到现在都在开5L的大排量车,全球气温暖化就是因为他们排量太大，还天天玩烧胎起步。。FU-CK

于是我花了大量精力在淘宝上寻求符合自己要求的并且有现货没涨价的配件，在年前PC硬件暴涨之前，偶帮了2位坛友顺利完成了各自所需的主机。

正文:

第一台: =  =我们群里小风同学的 -  -他表示他们那边硬件贵 - -虽然自己会装装但是懒得弄 -3-。。好吧。。。

先看看用户需求 -  -
1 首先总预算在 2000RMB以内，此外最好能打各类游戏，性能比较出色的。
2 独立显卡是必然的~ 但又的用最少的钱让性能最大化。
3 散热完全没有问题。。工作稳定。。

在我和某些人的疯狂搜索中，总算找到了一个200包邮的G92 9600GSO,性能相当于GTS250的 60%。。因此整体价格一下子就被拉下来了。

CPU 原本是准备用 X2 210开核的，价格应该是 300块。。因为过年缺货。。突然涨价到 350块一分都不让了。。【请注意文明用词】
于是调转方向到最近刚出来的 AD5200 ,399 没有涨价过。。但是死活是不肯包邮费。。算了就买它吧，至少有3级缓存。
主板华擎的 770DE3L 开始出现缩水现象 -  -疯狂搜索一番后发觉有人以超低的价格出售 M3A770DE的尾货，竟然还是一批很特殊的黑色PCB板的型号。。
内存么能省就省买的是和金泰克一个母公司的 RAMSTA DDR3 1333 内存。。超级便宜 129 2G  ，2根只不过 258而已。。
电源自然也的省钱。。找了个 NEC服务器用的虎牌 380W 主动PFC电源，双层PCB板有2个普通电源那么重，改装了6PIN接口据说能负载200W 和 DELTA 滚珠风扇。。比金河田的雷人电源性价比是高不知道多少。
机箱的话利用上海的 B2C商城能以淘宝最低的价格买到银欣的入门级机箱PS03B.
[attach]1470733[/attach]
制定好方案之后开始采购。。接着就是等货一样一样的发到家里待齐全后开始安装。

主板

BIOS版本 REV 1.4 ,PCB 版本 REV 1.2
板载 VIA 1708S 声卡，听了一下音色相当好，就是中频偏硬，总体素质明显强于 ALC888

盒装的蓝德代理硬盘

机箱

这个机箱硬盘架还是传统的结构，但是无论光驱位还是硬盘位都提供了免安装工具，而且固定的相当牢靠。

带有储物槽设计，后面的USB和音响线接头也能隐藏其中~这点相当不错

电源，是上海一个卖电源的高手自己改的，改良之后非常实用，噪音毫无。

显卡风扇坏了果断拆掉。。清洗散热器重新换ocz freeze 硅脂是必须的，原厂的硅脂都结块了。

国产ZALMAN 散热器性价比明显高于超频3。。这个神木的散热片甚至比超频3东海静音版还要大。。

风扇更换超频3 7010风扇后 - -运转非常稳定~

细节问题一定要注意，任何进风的地方都需要安装过滤网，考虑到这个前置风扇是带LED的所以我们用铝合金的纱网，不但体积小不和前面板冲突，而且保持了良好的透光性。

加装的机箱后风扇极冻酷凌冰刃2代，液压轴承。

神条，那么大一个包装。。当中一坨。。

和KINGSTON一样窄，性能却异常威武。。颗粒是本厂的还是其它品牌的未知~

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~安装调试部分~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
安装完成后的第一天还差一根内存条没有到货，当时，顺便考虑一下电线的问题。。觉得应该把硬盘放到最下面一根滑道，这样既不影响气流上升，而且能把捆绑后放在底部的电线遮挡一下，这样内部看上去就更美观了~

第二天插上内存，把SATA线重新卷了一下，装配完毕后，一口气就开出来了，没用到DEBUG卡 - -这个年代的接插件质量已经很好了。。。就算有菜鸟有时候力气用的方向不对，基本上不会有哪里安装不到位。

开始安装系统，然后进入调试阶段。

开始超频 - -

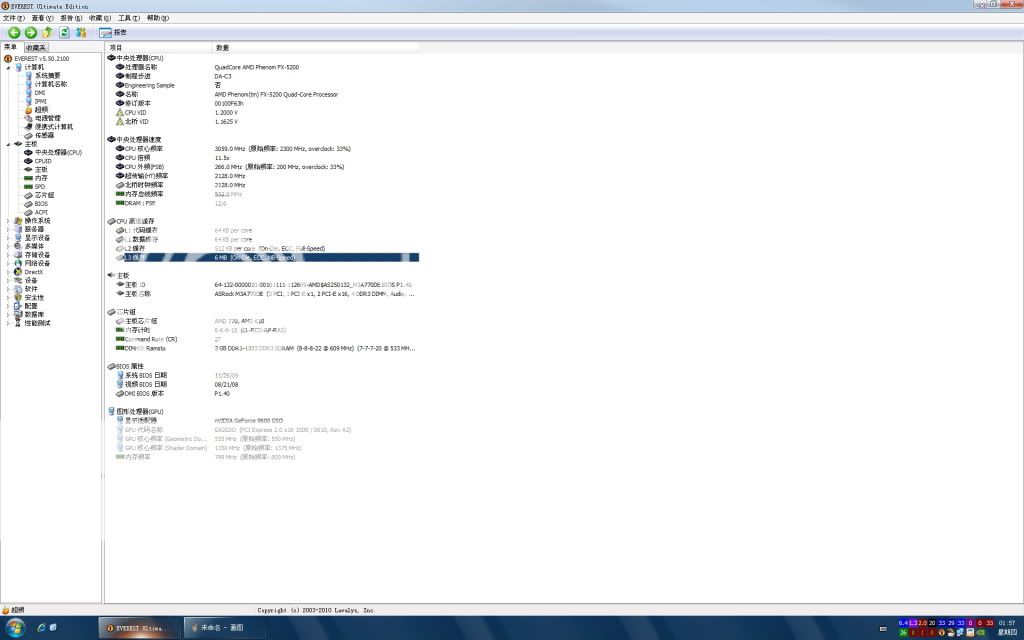

我们的 AD5200 CPU,原本倍频是 11.5 那么200外频 CPU的主频就是 2300赫兹 - -太废了 - -，这种频率带任何鸟显卡都是会遇到瓶颈的，特别是遇到那种不支持多CPU核心的游戏。
于是进入BIOS..首先先把CPU调节到安全电压，1.35V 个人表示帮CPU加0.1V还是相当安全的，于是我们直接把外频改到 266，PCI-E总线调节到异步保持 100不变,HT总线8X
内存与FSB 调节成 1:2 (实际上就是 1:1 因为 DDR3 内存的实际工作速度要*2),就就是最慢的一档。内存时序先全默认，一次性开机成功。
最终默认电压内存时序为 6-6-6-15 ，相当不错的成绩。。叫 KINGSTON窄条估计早就去见马克思了~
于是把内存加到 1.9V 冲击一次 5-5-5-15 ，之后各种电压调节。。死活开机开不了~算了，你就是个便宜货，不虐待你了。。

接着开始跑 3DMARK 9600GSO是不去超频了，本来就是二手卡，另外 G92核心的显卡后面一截的2极管都特别热~

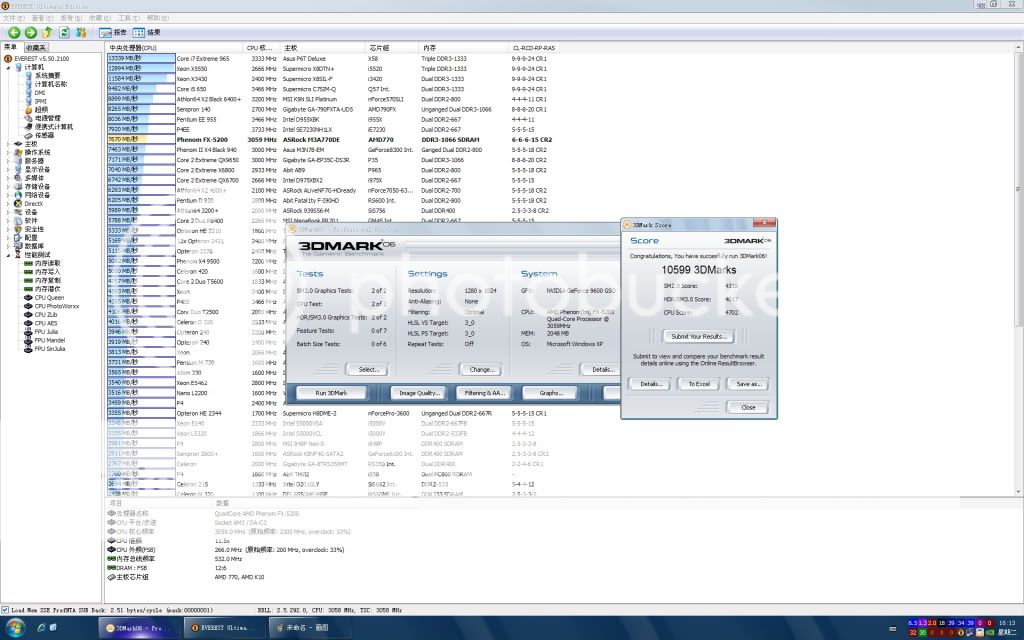

成绩还是比较满意 - -超过 1W 分了，又试了下极品飞车 13 14，开中等效果基本在 30FPS左右能流畅的运行,写的累死了果断设置一个奖励点←请复制

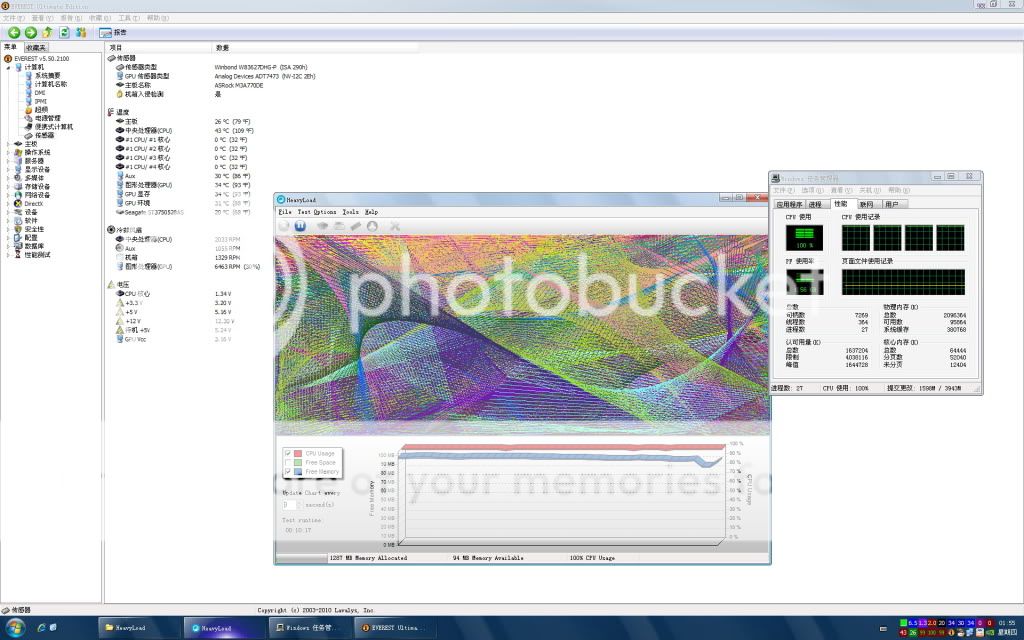

最后当然就是稳定性测试了~ 我们把室内温度提升到 25C , 保证春夏季节的室温，运行 HEAVYLOAD 20分钟。。同时测试内存和CPU，表示一切正常。。

机箱就这样对着空调的风口，但保持通风的环境。

线材一定要用大品牌，良好的铜丝质量和镀金接插件都是非常有必要的。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
第二台是我们论坛坛友 librapk的虽然是个潜水党。。但某些人的态度很诚恳,不像坏人-3-。。于是他的活儿我也接下来做了。

某些人的要求就比某些同学的要求高很多了:
1 首先玩游戏速度要非常非常的快。。流畅到不可思议的程度是最好的 -3-  千万不能有顿卡之类的尴尬情况发生~
2 东西品质一定要好，猛操不动气~
3 散热系统要好 - -夏天不用担心。
4 机箱放在看得见的开放处。。机箱既要质量好，外观能漂亮点那是再好不过了~

在选购配件的过程中焦点还是在显卡上，到底是 HD5850 还是 GTX460 ，还是 GTS450  HD5770 。。
再咨询了某人后他表示坚持使用WIN XP系统，玩的游戏以射击类为主，最多也是 DX9.0C 和 OPENGL的 -  -于是锁定N卡,那DX11 DX10对他来说根本就没有任何作用 -  -，于是退一步考虑一下老平台的显卡有没有什么性价比高一点的神一样做工的显卡 - -
于是锁定了 ZOTAC 的 GTS250 双雄， 2个250顶个诸葛亮啊 -  -GTX285也照样秒杀~ 此外通过NVDIA的努力很多游戏的 SLI问题都已经在神一样更新速度的驱动中得到了解决~  所以说这张显卡再未来还有进一步的性能提升空间，最关键的是性价比高一点，比GTX460和 HD5850便宜了200多RMB。

接着第二个焦点就是主板的选择，分别有技嘉 870A-UD3 ,870-UD3P,770T-UD3P,华擎 870A extreme3, 那分析一下这几块主板
1 技嘉 870A-UD3  ，价格 730RMB ,10相供电支持 SATA3 USB3 IDE口真是一应俱全 BIOS 使用ACC开核，技嘉的BIOS开发部一直很给力，通常不会因为BIOS问题无法开核~
2 770T-UD3P 价格 599RMB ,老平台少了 SATA3 USB3的支持但是价格实惠
3 870-UD3P，价格 688RMB 不支持USB3 ，另外没IDE口主攻超频，技嘉官方称这款主板供电部分虽然和 870A-UD3一样但是调教不同 - - 就和汽车发动机一样。。1.6 4缸给宝马集团照样可以调到 130PS - -给长安集团就只有 110PS了。
4 华擎 870A extreme3 价格 650RMB  可以说是什么都支持，开核使用芯片硬开。。不用担心BIOS问题。。只要能开核的CPU一律能解开，板载 DEBUG卡，还破解了 CROSSFIRE 交火。。另外华擎主板的优点就是BIOS特强，更新速度超快，一遇到问题就解决，功能超级丰富，散热方面做的也是比较到位的。。有个缺点就是 CPU供电只有 4+1相。。理论上CPU最大功率为 140W, 算了一下一个开核开 L3 并超频的 CPU 功耗峰值差不多120W ，理论上完全不用担心了。。实际上还是有点**。。
最后还是因为价格因素本来定好的 770T-UD3P 从 588涨价到 609了。。于是就狠心选择了 870A extreme3..

接着就是 AD5200 和 X2 220  2选一，经过我努力测试之后发觉 AD5200 最高也就能上280外频，顶多 3.2G ,某人表示对这速度不是很满意。。于是果断选择了 X2 220，包超3.5G。。。。。
机箱方面本来看中了 NZXT的M59 - -结果竟然没货了，我偶然发觉 NZXT的 LEXA-S 正在440包邮特价，果然更合某人口味。

[attach]1470732[/attach]

接下来一样等待收货~

主板

4根SATA3规格线材 -3-说的好听只不过做工稍微OK点。

用料不错的样子 -3- 主板的DEBUG卡还方便遇到问题时进行远程指导 -3-

硬盘用的是 500G的 SATA3接口蓝盘,另外这次收到的是基于黑色 PCB的芝奇大钢牙，理论上是镁光的颗粒 -3-但这个散热片貌似不是可拆卸式的。。所以就不拆开一探究竟了。。

ZOTAC的显卡

第一块快递送来的时候竟然背面掉了2个电阻。。。我勒个去这种精密仪器掉了2个电阻是绝对不能接受的。。虽然能正常工作但是稳定性和寿命肯定有问题。。果断直接跑到卖家家里去换一块，并安全护送回家。。

背部有2个尼康耦合，还有几个胆电容，用料是不错。。但是脱焊这种事情简直是帮品牌形象大打折扣啊 - -

神U - -

巨大的黑虎鲸全铜的 - -由miller 友情赞助，某些人打包技术有待改进 - -估计TNT发多了。。暴力快递可不能用同样方式。

作者: cxcool 时间: 2011-2-2 03:51

机箱开包图

配件齐全，而且NZXT 把所有配件全部归类了，所有的包装袋上都写清楚了他的作用。。螺丝FOR XXXX 直接印刷在包装上。。以免上错螺丝导致螺纹被破坏。

机箱里一共有4个风扇，全部用的是来福轴承，传统油封轴承的改良版，与液压轴承是一个级别的~ 所以运行的时候声音很安静，而且冬天也不会因为油冻住，产生法拉利引擎一样的起步声音。

宅男专用萌科技大雷神 620W -3- 80PLUS 白牌，110V 就变铜牌了 -3- 说明它的调教还是比较偏向于台湾的110V - -FK.

这样看线材够长

2路12V我的最爱 -3-

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
开始安装。。

这个机箱有背走线孔，那它的背部走线就是理论上的完全背走线，不是某同学的人工背走线，所以我们第一步工作就是把这个机箱给彻底拆卸了。。

黑虎鲸安装起来稍微有点小困难。。底板和散热器固定支架是以一个铜柱来2头对橇的~ 比较娴熟的安装也要花费一点时间。。我用了20分钟。。总算把它弄上去了。。
miller 竟然把上过的硅脂不擦干净一起发了过来 - -纯2。。还好这个散热器底座是镜面抛光的，一擦就干净了。。重新上了 OCZ FREEZE。

安装完后的整体效果图

上半部分

下半部分

另外我对这个机箱的风道也进行了一些改造，我把电源，显卡， CPU 和MOS管形成了三个独立的风道，机箱原本一进三出的散热不科学并不能形成的负压差，因为PCB上方，和顶部有大块空着的散热孔，这样的话前风扇进气量不够的话，顶部尾部排除的热气就会从这些孔内再次被一定量的吸入进行二次循环，如果机箱周围散热条件再不好的话机箱里的积热会越来越多，影响到零件的工作寿命。

经过改造后的风道

尾部果断加装一块金属过滤网。

运行效果图

接着进入系统开始超频，同样一口气 1.35V 266外频成功 - -但是进入系统后非常不稳定，于是加压到 1.4V 还是不稳定。。初步判断主板北桥需要加电压（当时PCI-E总线同步超频到 133赫兹。。）随便怎么调节在安全的电压范围内都不稳定。。。于是我把PCI-E总线调回100。。

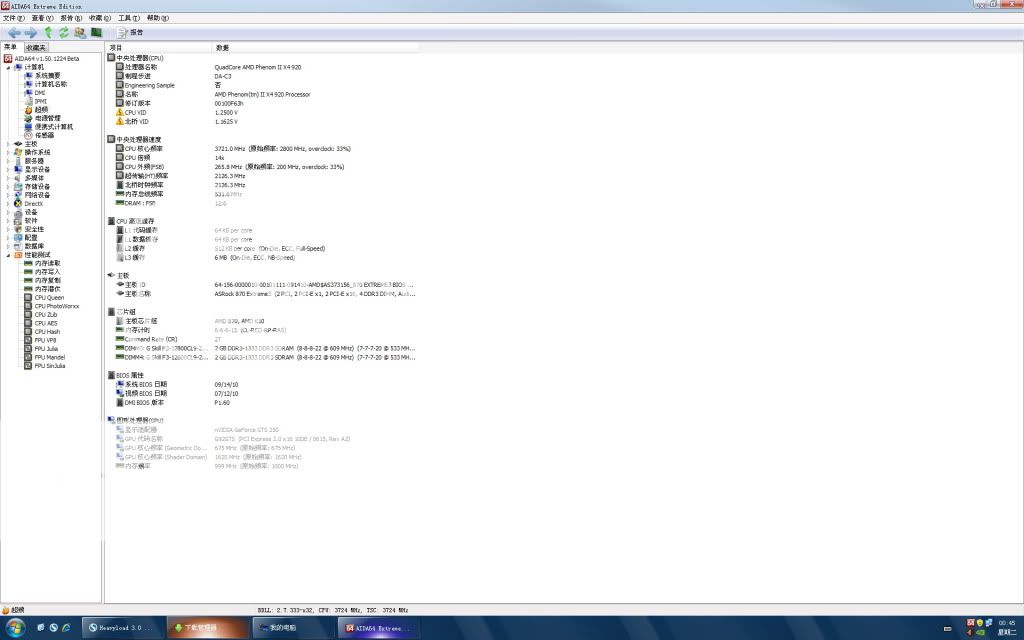

稳定了。。进入系统后顺利通过 HEAVY LOAD 和 3DMARK06 ，最终 CPU 频率为 3.72G ,电压 1.4V（加了0.15V 还是在安全范围内的）内存 1066 时序同样是 6-6-6-15 ,估计是组了双通道的关系把加电压调节到 CL5还是不稳定。。

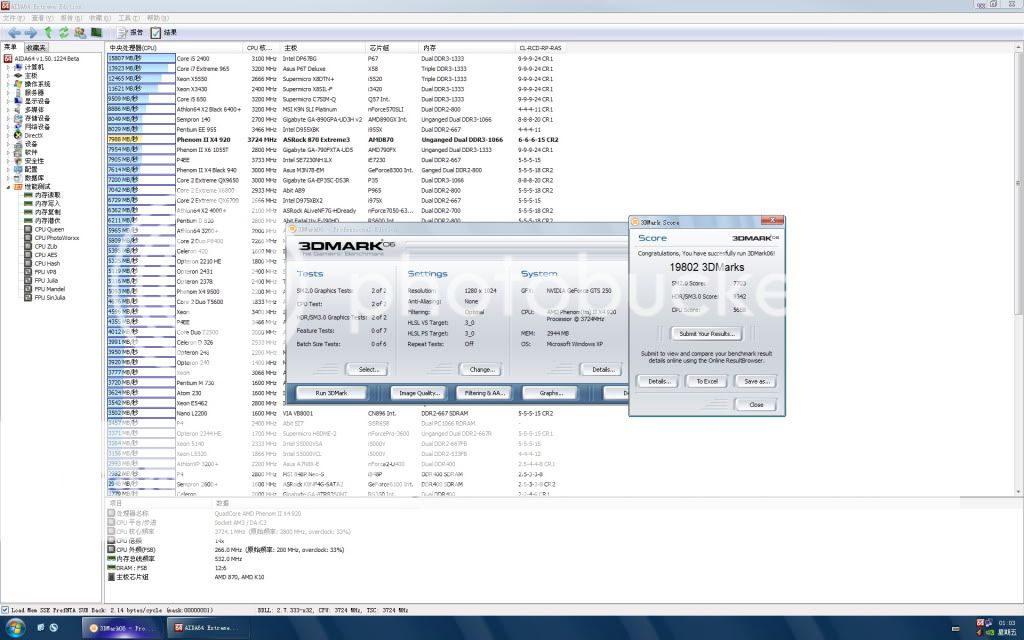

3dmark 跑分在 2W不到点的地方止步。。（X4 965BE +9800GX2 成绩在超过2W一点的地方随便怎么上不去了，原因是9800GX2过热了 -3-）

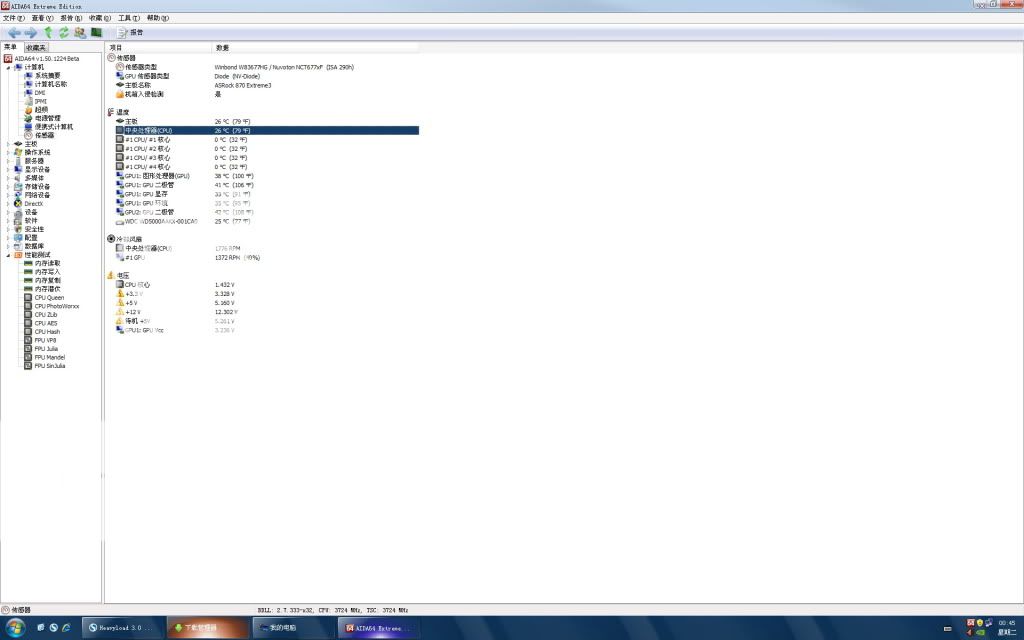

空载温度是相当的淡定和室温一样。

满载 30分钟 heavyload 表示非常的稳定。。CPU温度稳定在42C ，黑虎鲸的确是一款非常优秀的下压式散热器。

显卡稍微超了点频 - -性能提升的不是很大。。。因为毕竟是别人的东西我还是太平点。。理论上最高能上到 760/2300 性能会有很大的提升，显卡虽然没有热管。。左右2个GPU温度有点不均匀，但是总体还是控制在非常安全的范围内~

最后完美的把电源线换成日本 KAWASAKI 1mm*3 外加一个 TDK磁环，因为这台电脑保守峰值和启动电压要 380W（显卡）+120W（CPU）+30W（其它）左右，所以一根接插件良好的电源线能避免插头处发热，磁环也能起电源干扰过滤和启动电流缓冲作用。

总结:

这次装机本人真的已经重新做人了。。。认真对待各位网友的机箱走线问题，一改以前五花大绑的习惯，不但要让用户安心使用，视觉上也要看的舒心。
AMD的开核CPU 性能的确强劲，虽然价格卖的和3核一样贵，但是性能一点都比高端的 X4 9系列差，只要超到一定的频率和 X4 9XX 性能是完全相同的价格却只有9系列的 1/2 ~ 1/3
这2台电脑都是交给我装，所以用了很多偏冷门配件，平时如果解决问题能力不是特别强悍的同学建议是网购一些稍微主流一些的配件，特别是主板和内存，以免遇到兼容性的问题，电源机箱可以根据自己的性格选购。
风道的合理规划也是装机的时候必须考虑的东西，比如在非侧面冲网机或者38C机箱的情况下，尾部风扇的进出风方向调整~ 读到这里更要加米了←请复制

电线整理方面请发挥您丰富的想象力，在你把主板安装上去之前就预先把所有线的走向全部想清楚，避免多次拆装。尽量将背面的所有线材铺平，以免侧面板盖不上，万一盖不上务必不要用太大的力气，以尽量铺平之后的线材和插头(插头非常需要注意，用蛮力的话可能压裂)为优先考虑，实在不行再用点蛮力盖上机箱。

顺便附上玩家堂一个**对这次装机的建议指导~ 原话如下
这一次相对于上一次来说改进了一些，但是同样存在很多需要改进的问题。。。

第一套配置，希捷的硬盘，售后是问题，电源同样也存在售后的问题
对稳定性有需求的机器就不要考虑开核或者超频了吧
系统只要没着急到10分钟也要省的话尽量别用ghost

第二套配置悲剧的多了些
其实X2 2xx包开包超神马的都是浮云，因为没有一个可以保证长期下稳定，对于游戏的顿卡问题，其实是跟CPU有关系的，具体可以看我的测试：
CPU还有个问题是，拿货的价格太贵了

内存选芝奇的这套超频条有点浪费了，对于这套配置来说，1333普条够用了

显卡是最大的失误，GTS 250内部SLI的方案虽然在SLI支持好的游戏上可以赶上285，但是仍然存在很多对SLI支持不好的游戏，双芯250这种方案现在来看已经算是失败的思路了
另外虽然坚持用XP，不过“坚持”这东西变数相当的大，何况用上win7不打算再用回XP的人算是多数，加上win7下体验到了游戏特效上的提升之后，估计也不会再考虑用XP了，所以这个需求强烈不建议跟着他去走，应该以预留空间、劝说使用者为主
选的电源同样存在返修的问题
散热器有些鸡肋了，黑虎鲸不仅重，效能还不高，同价位有南海5超值选，较低的价位还有冰阵400、冰刃玩家板可以选

最后的调节部分，内存大大的浪费了，跑在1064的频率上。。。其实完全可以在频率上进行一下取舍，寻求NB、内存频率较平衡的点

总的来说，最大的问题在于推荐给普通用户开核配置，而且是双核开四核开L3的类型，在之前的调查中发现，这种形式应用的故障率是非常非常高的，何况又进行了超频，性能上虽然很高，但是作为一个新手，反而会大大的降低他们的使用体验，我的建议是让这两台机器的使用者重新载入BIOS的默认值

实际装机方面的问题
千万不要为了美观去用电源延长线，这东西是巨大的稳定性隐患
不要把硬盘放在相邻显卡水平面的地方，会让硬盘很热，不过看到后面的图片硬盘放在最下面了，所以这次没什么问题
前置音频线缆不要只是“卡”在其他线缆的底下，尽量要避免意外的发生

第二台机器的全铜黑虎鲸。。。我建议机箱还是卧放吧，那个重量太吓人了
扎带吊起显卡，实际效果不怎么样，因为扎带会随着时间的推移发生形变
第二台机器的硬盘位置，一定要改下面去，距离显卡太近了

**表示BUG尚存，下次有待进一步改进，总的来说性能和性价比方面**表示问题不大。。稳定性**表示还是表示有点担心，另外细节方面还是有待进一步的加强~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

另外这次快递涂中第一台电脑顶部竟然被敲了一道裂痕 - -不知道为何 - -那里是用泡沫塑料完全包着的地方。。看来顺丰快递运送整机也不能掉以轻心啊，更别说不塞填充物这种做法更是严禁的。
而第二台电脑用的联邦快递公路运输从上海到厦门第四天总算到了。
此外我表示2011年中低端平台的主流还是 AMD开核，而 intel 的sandy bridge (P67)平台建议到年底的时候购买有不小的降幅,高端的LGA2011平台目前还是浮云，性能尚未明确。

最后祝大家都能开开心心的过年，所有的电脑都能在春节太太平平的工作，在新的一年中 DIY水平能达到一个新的层次。

2011-1-25
by Drcai ,in shanghai ,at otaku from waishehome.cn
