标题: Intel文件的LSISAS2208方塊圖... [打印本页]

作者: per1-q1222    时间: 2011-4-1 03:21
标题: Intel文件的LSISAS2208方塊圖...
本帖最后由 per1-q1222 于 2011-4-1 03:23 编辑

這家公司總是比較大方....
[attach]1499643[/attach]
http://download.intel.com/support/motherboards/server/rs25db080/sb/rs25db080_hardwareguide.pdf
NVSRAM規模是LSISAS2108的4倍...
128KB


作者: connie_xlp    时间: 2011-4-1 08:24
我这刚上了H700就出来2208了,这东西有上市产品了么?
作者: per1-q1222    时间: 2011-4-1 12:12
本帖最后由 per1-q1222 于 2011-4-1 12:13 编辑
connie_xlp 发表于 2011-4-1 08:24
我这刚上了H700就出来2208了,这东西有上市产品了么?

已全面上市...
台灣殺豬價:$29900...
1GB版本
詳細資訊晚點再問業務


作者: connie_xlp    时间: 2011-4-1 12:13
per1-q1222 发表于 2011-4-1 12:12
已全面上市...
台灣殺豬價:$29900...
1GB版本

有DELL版的不?

估计dell版的能便宜一些

作者: per1-q1222    时间: 2011-4-1 12:34
connie_xlp 发表于 2011-4-1 12:13
有DELL版的不?

估计dell版的能便宜一些

根據LSI原廠的Product Brief...
此卡會自動附贈兩種高階軟體服務
CacheCade
FastPath

依照以往做法不意外的話..
第四季搞不好就會見到DELL的LSISAS2208了..

作者: jimmyjin    时间: 2011-4-1 14:45
4月1号, 嗯嗯, blockdiagram上面那个PCIe 3.0 是怎样的啊...........
貌似这性能对现在的HDD是完全过剩了, 等1T SSD时代再说吧........继续H700, 只求LSI出个更省电的固件
作者: per1-q1222    时间: 2011-4-1 14:59
jimmyjin 发表于 2011-4-1 14:45
4月1号, 嗯嗯, blockdiagram上面那个PCIe 3.0 是怎样的啊...........
貌似这性能对现在的HDD是完全过剩了 ...

這你應該去求DELL..
H700的MegaRAID版本太過古老...

作者: connie_xlp    时间: 2011-4-1 15:05
jimmyjin 发表于 2011-4-1 14:45
4月1号, 嗯嗯, blockdiagram上面那个PCIe 3.0 是怎样的啊...........
貌似这性能对现在的HDD是完全过剩了 ...



现在H700对我的SSD还是有很大限制的

我两块盘和6块盘RAID0的速度差别很小

作者: idolclub    时间: 2011-4-1 19:38
jimmyjin 发表于 2011-4-1 14:45
4月1号, 嗯嗯, blockdiagram上面那个PCIe 3.0 是怎样的啊...........
貌似这性能对现在的HDD是完全过剩了 ...

LSISAS2208當初就是按照PCI-e 3.0來設計的,只是現在PCI-e 3.0仍未正式上市,LSI只好把LSISAS2208降格到PCI-e 2.0應市,除了SAS2208外,SAS2308也出來了


作者: idolclub    时间: 2011-4-1 19:40
connie_xlp 发表于 2011-4-1 15:05
现在H700对我的SSD还是有很大限制的

我两块盘和6块盘RAID0的速度差别很小

Dell H700配合CacheCade(FastPath) 應可應付4 x 6Gbps SSD RAID0

作者: connie_xlp    时间: 2011-4-1 19:53
idolclub 发表于 2011-4-1 19:40
Dell H700配合CacheCade(FastPath) 應可應付4 x 6Gbps SSD RAID0


cachcade不是用一块比较快的SSD做缓存盘 为其他盘(HDD/SSD)做的RAID提高性能么?我的理解是这样的

应该没办法提高2108的处理性能的。。。我现在用两块盘以上RAID0的时候,性能提升已经不是成比例的提高了
,超过三块已经几乎没提升了

我觉得还是H700卡本身的限制,而不是其他方面的问题了吧

作者: connie_xlp    时间: 2011-4-1 19:59
本帖最后由 connie_xlp 于 2011-4-1 19:59 编辑

fastpath我已经开了,对比不开还是有些提升的,看我之前的帖子吧:


http://we.pcinlife.com/thread-1635146-1-1.html

作者: idolclub    时间: 2011-4-1 20:05
connie_xlp 发表于 2011-4-1 19:53
cachcade不是用一块比较快的SSD做缓存盘 为其他盘(HDD/SSD)做的RAID提高性能么?我的理解是这样的

...

CacheCade內有包含FastPath功能,而開啟FastPath後才可把Dell H700的性能完全釋放出來,但市面上所賣的Dell H700並不是每個型號也包有CacheCade功能的,所以首要是先確定H700是否有包含CacheCade

Dell PERC H700的兩個具體性能指標為2,800MB/s和150,000 IOPS,要完全發揮這兩項指標的性能也不容易


作者: per1-q1222    时间: 2011-4-1 20:08
本帖最后由 per1-q1222 于 2011-4-1 20:09 编辑
idolclub 发表于 2011-4-1 20:05
CacheCade內有包含FastPath功能,而開啟FastPath後才可把Dell H700的性能完全釋放出來,但市面上所賣的De ...

H/W Key是做在Cache Memory Module上..
和HBA沒有甚麼關係才對..
他不是一個參數寫在nvram..
因為我之前有比對過....

只有1GB CTF-CACHE才有CacheCade...

作者: idolclub    时间: 2011-4-1 20:11
connie_xlp 发表于 2011-4-1 19:59
fastpath我已经开了,对比不开还是有些提升的,看我之前的帖子吧:

FastPath並不需要打開的,只要它存在就會自動被啟用,關鍵是Dell H700是否有包含這功能

想知道Dell H700是否有包含CacheCade,可在MSM的首頁或Dell H700的BIOS中查看是否有CacheCade Enable的訊息


作者: jimmyjin    时间: 2011-4-1 21:19
淘宝上那些512MB Cache的都是米有cachecade的, 曾经看到过一款H800 1G NV Cache, 都已经谈好+600块用我的512MB cache换1G NV Cache, 可是想想我的阵列都是用来做Storage, 不做OS也不跑程序, 倒是经常倒腾数据, 持续传输倒比4K随机对我更重要些, 于是最后一秒放弃了。
作者: per1-q1222    时间: 2011-4-1 21:23
jimmyjin 发表于 2011-4-1 21:19
淘宝上那些512MB Cache的都是米有cachecade的, 曾经看到过一款H800 1G NV Cache, 都已经谈好+600块用我的 ...

CacheCade是有其價值的..
如果你建構的SSD超過4顆的話..
他效果會非常好....
例如四顆C300 128GB..
效果極佳...

作者: connie_xlp    时间: 2011-4-1 21:25
idolclub 发表于 2011-4-1 20:11
FastPath並不需要打開的,只要它存在就會自動被啟用,關鍵是Dell H700是否有包含這功能

想知道Dell H7 ...

MSM里有特别说明,打开FAST PATH要如下设置 NRA DIO WT  RWP ENABLE
作者: connie_xlp    时间: 2011-4-1 21:27
idolclub 发表于 2011-4-1 20:05
CacheCade內有包含FastPath功能,而開啟FastPath後才可把Dell H700的性能完全釋放出來,但市面上所賣的De ...


我看MSM的介绍里面 cachecade和FAST PATH是各介绍各的,我不知道这俩功能的关系

作者: idolclub    时间: 2011-4-1 22:05
本帖最后由 idolclub 于 2011-4-1 22:06 编辑
connie_xlp 发表于 2011-4-1 21:27
我看MSM的介绍里面 cachecade和FAST PATH是各介绍各的,我不知道这俩功能的关系

FastPath可加強IOPS的處理能力及減低延遲,這兩項對SSD非常重要,要有高IOPS首要就是要減少延遲,否則IOPS便上不去

CacheCade則是利用SSD來建立一個超大Cache區來給傳統HDD作緩存之用,目的也是要加強傳統HDD陣列的IOPS表現,CacheCade已包含FastPath的所有功能在內

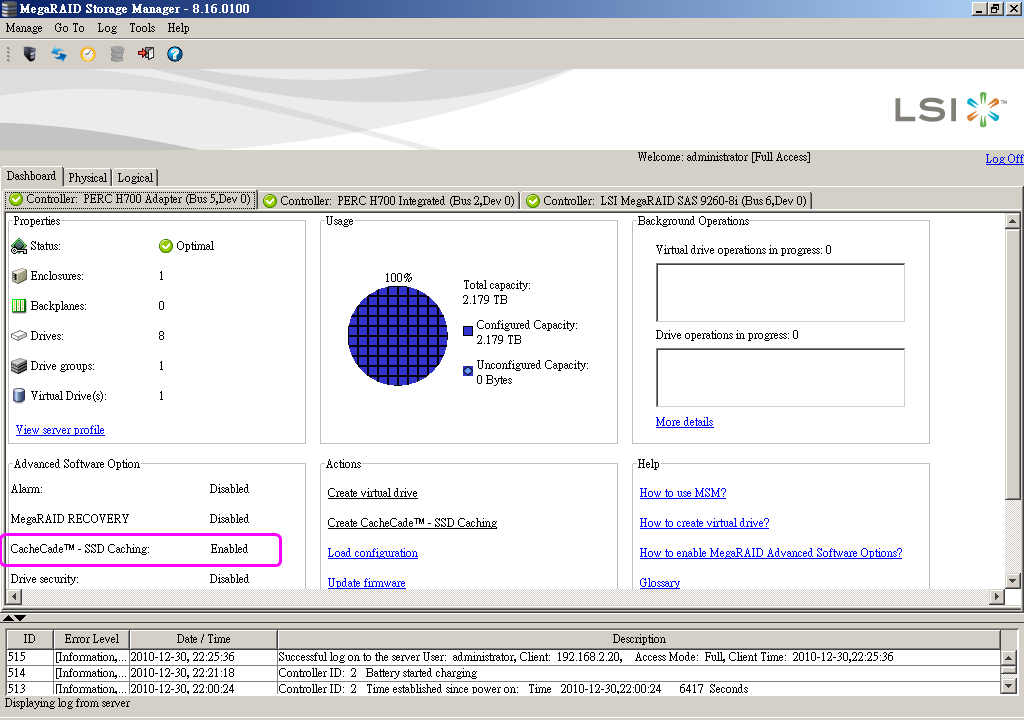

若要查看Dell H700是否具備CacheCade功能,在MSM中可留意以下畫面:



在Dell H700 BIOS中則可留意以下畫面:

作者: connie_xlp    时间: 2011-4-1 22:11
idolclub 发表于 2011-4-1 22:05
FastPath可加強IOPS的處理能力及減低延遲,這兩項對SSD非常重要,要有高IOPS首要就是要減少延遲,否則IOP ...

CACHECADE 不是说要1G的 NV ram才能用么?
作者: idolclub    时间: 2011-4-1 22:12
connie_xlp 发表于 2011-4-1 22:11
CACHECADE 不是说要1G的 NV ram才能用么?

所以要看Dell H700的型號

作者: connie_xlp    时间: 2011-4-1 22:15
idolclub 发表于 2011-4-1 22:12
所以要看Dell H700的型號



H700就三种型号吧 integrate  adapter module三种版本吧?  不过我在淘宝上确实没找到1G cache的H700  H800倒是有1G cache的

作者: idolclub    时间: 2011-4-1 22:20
connie_xlp 发表于 2011-4-1 22:15
H700就三种型号吧 integrate  adapter module三种版本吧?  不过我在淘宝上确实没找到1G cache的H700 ...

你已找到答案了,重點不在Adapter或Integrated,關鍵就是這個1GB NV Cache

作者: connie_xlp    时间: 2011-4-1 22:22
idolclub 发表于 2011-4-1 22:20
你已找到答案了,重點不在Adapter或Integrated,關鍵就是這個1GB NV Cache

想找这1G NV CACHE不好找啊,ebay上也没卖的。。。难不成还要花大钱买个H800自己拆?太悲剧了
作者: idolclub    时间: 2011-4-1 22:26
connie_xlp 发表于 2011-4-1 22:22
想找这1G NV CACHE不好找啊,ebay上也没卖的。。。难不成还要花大钱买个H800自己拆?太悲剧了

不需要找eBay,可直接找Dell China或這裡也有人在賣

作者: connie_xlp    时间: 2011-4-1 22:49
idolclub 发表于 2011-4-1 22:26
不需要找eBay,可直接找Dell China或這裡也有人在賣

找dell买贵的要死,何况我手里有H700了,只想单独加个1G NV CACHE就OK

作者: idolclub    时间: 2011-4-1 23:02
connie_xlp 发表于 2011-4-1 22:49
找dell买贵的要死,何况我手里有H700了,只想单独加个1G NV CACHE就OK

若你能找到一台Dell Server,然後再把H700當成Server配件來購買的話,Dell的價格也是很相宜的,很多時甚至比TB上的還要便宜


作者: connie_xlp    时间: 2011-4-2 00:07
idolclub 发表于 2011-4-1 23:02
若你能找到一台Dell Server,然後再把H700當成Server配件來購買的話,Dell的價格也是很相宜的,很多時甚至 ...


谢谢你的建议,我找朋友问问看,啥价格能搞定

作者: per1-q1222    时间: 2011-4-3 15:09
本帖最后由 per1-q1222 于 2011-4-3 15:35 编辑

胡亂猜測一下...
LSISAS2208的internal bus...
也許是IBM的PLB第6代版本-CoreConnect PLB6...
128-bit, 全雙工, crossbar架構..
針對SMP系統打造...
[attach]1501058[/attach]
寬帶應該很高....
根據IBM的PLB6文件..
在800MHz的clock下..
可以達到25.6GB...

畢竟IBM跟LSI有合作關係...
畢竟PowerPC476FP是合作開發的..

下面這張是LSISAS1078的方塊圖...
[attach]1501089[/attach]
PowerPC440 at 533MHz(32-bit)的性能峰值是1066DMIPS....
internal bus應該是PLB4...
128-bit, crossbar, 雙路架構, 在166MHz下可以達到10.4GB左右的寬帶...

PMC-Sierria的RoCStar Switch架構都可以號稱內部寬帶達到16GB以上了...





作者: per1-q1222    时间: 2011-4-6 02:52
我預測的沒錯...
LSISAS2208使用最新開發的PowerPC476...
採用IBM的PLB6...
內部寬帶估計沒錯是LSISAS2108的兩倍.......

Service Request Number: 2-290826020
CQ ID:
Date Opened :   4/5/2011 10:37:29 AM
Abstract :   LSISAS2208
Customer/Reference Number (if applicable):
Serial Number (if applicable):


Cheng-Han,
The LSISAS2208 uses the PowerPC476

Thank you

Fred Aziangue
Global Support Services
LSI Logic Corporation.
3718 N. Rock Road
Wichita, KS 67226
Phone: (866) 625-3993
Fax:     (316) 636-8373


作者: Planeswalker    时间: 2011-4-6 10:51
本帖最后由 Planeswalker 于 2011-4-6 10:52 编辑

dell下一代的卡这次可没那么好用咯~~嗯

作者: per1-q1222    时间: 2011-4-8 02:06
本帖最后由 per1-q1222 于 2011-4-8 02:07 编辑

它們的另一位工程師特地發mail跟我講...
LSISAS2208的PPC prototype依然是440架構..
真是有點失望...:(

不是最新型的PPFC476...

作者: jimmyjin    时间: 2011-4-8 10:48
Processor performance足够好了, 我只希望LSI能把power saving做更好一点, 除了HDD spin down, 还可以做空闲时候PPC 降频,  DDR2 降频或者休眠, 未使用SATA/SAS port 节电, PCIE 高级电源管理........
LSI上海研发中心闲成这样, 不如多做一点.........{huffy:]
作者: per1-q1222    时间: 2011-4-8 11:06
本帖最后由 per1-q1222 于 2011-4-8 11:08 编辑
jimmyjin 发表于 2011-4-8 10:48
Processor performance足够好了, 我只希望LSI能把power saving做更好一点, 除了HDD spin down, 还可以做 ...

這些特徵目前都不是他們主要方向..
就算有..
也不會對LSISAS2108的MegaRAID升級...

至於pcie的電源管理可以從主機板去控制...
這就要看主機板有沒有提供ASPM項目...

作者: jimmyjin    时间: 2011-4-8 11:33
per1-q1222 发表于 2011-4-8 11:06
這些特徵目前都不是他們主要方向..
就算有..
也不會對LSISAS2108的MegaRAID升級...

我的意思是人都闲成这样干嘛不多做点feature 卖钱{lol:]


BTW:  主板打开只做了是PCIE高级电源管理规定的, 你还可以做更好嘛, 比如空闲时后台偷偷把PCIE 的7条lane PLL都关了, 只留一条做PCI configuration访问就好......., 比如PCIE X4 还是 X8可配置, 这样我可以省4条lane的电。

作者: per1-q1222    时间: 2011-4-8 11:35
本帖最后由 per1-q1222 于 2011-4-8 11:38 编辑
jimmyjin 发表于 2011-4-8 11:33
我的意思是人都闲成这样干嘛不多做点feature 卖钱

ASPM項目是會關的...
這部分我有測試過...
例如pci lane x8...
結果降成 lane x4...
ASPM本身就是要做節能..

當然你要主動由RAID HBA控制這就要看是不是LSI的主要目前項目...


作者: stephenmaxmax    时间: 2011-4-8 11:44
ASPM在服务器主板一般是推荐关闭的。
windows下完全OK,但是其他系统不太喜欢这个ASPM
作者: per1-q1222    时间: 2011-4-8 11:52
stephenmaxmax 发表于 2011-4-8 11:44
ASPM在服务器主板一般是推荐关闭的。
windows下完全OK,但是其他系统不太喜欢这个ASPM

ASPM項目開啟是有機會性引發某些問題...
我一般也是關閉掉...
