高清蓝光E350/APU超薄DC12V供电支持mini PCIe固态硬盘网络唤醒

http://item.taobao.com/item.htm?id=14361640267

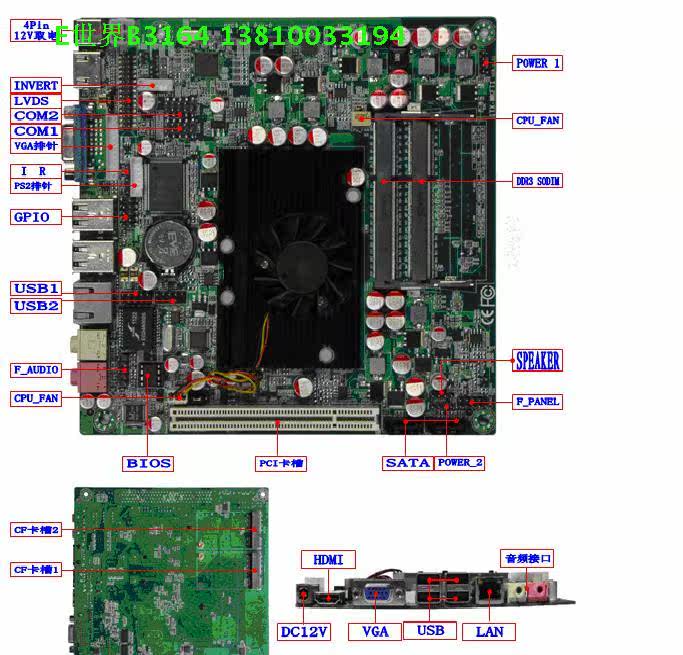

接口图

嵌入式主板规格
型号	• ITX-WKFT1	图形显示	• AMD HD6250
处理器	•AMD FT1 CPU 1.6GHz	扩展插槽	。1个PCI槽
处理器	•AMD FT1 CPU 1.6GHz	板载 MINI_PCIE	• 2个
芯片组	• I/O控制芯片组 A55E	板载串行 ATA	• 2 个 SATA 接口
系统内存	• 2 个 DDR3 667/800MHz 200PIN SODIMM 插槽	板载 LAN	•1个Realtek 8111DL,10/100/1000M以太网控制器
系统内存	• 最大支持 8GB 的内存	板载音效芯片	• ALC662 2/４/5.1声道输出
前置 I/O接口	• 2 组 USB排针支持4个USB2.0端口 • 1 个风扇连接器连接 CPU 和系统风扇 • 1组前置音效插针 • 2组串口排针。1组LVDS排针。1个1X12PIN VGA插针.1组7PIN PS2插针	后置 I/O接口	• 4个USB2.0端口 . 1个默认VGA接口(可换为DVI接口插件) • 1个DC输入接口 • 1个HDMI接口•1个LAN端口•1个音频接口


		系统监控和管理	• 网络唤醒 • 系统电源管理 • 温度管理，电压管理 • 风扇速度监测


BIOS	• AMIBIOS • 4/8Mbit 闪存	工作环境湿度	0% ~ 95% （相对湿度，无冷凝）
BIOS	• AMIBIOS • 4/8Mbit 闪存	板型	• MINI-ITX （6层PCB） • 170mm x 170mm
操作系统	Windows XP, Windows 2000，Linux, Win CE,	板型	• MINI-ITX （6层PCB） • 170mm x 170mm
工作环境温度	0°C ~ 50°C	独特性能	无

硬件特性

图型显示

描述

显示芯片及核心

ATI 6250

接口类型

VGA

DB15接口

LVDS

1*30Pin插座（24bit）双通道

DVI

无（可拆VGA换上DVI接口）

显示模式

双显

支持双显模式（复制模式、扩展模式）（DOS单显）

接口定义

1*12PIN VGA排针定义：

1*30 PIN LVDS CONNECTOR

PIN 定义：

逆变电源接口定义INVERT2：

工作电压选择插针LVDS_PWRL1(位于HDMI后面)：

Pin	Define
1-2	5V
2-3	3.3V

1■ 2● 3●

Audio	描述
音频编解码器	Realtek ALC662
板载音频插针	Pin:
插针类型	2.54mm 2*5pin header

LAN	描述
网卡芯片	Realtek RTL8111DL
功能	10/100/1000Mbps自适应，支持PXE引导，支持远程唤醒.
接口类型	RJ45
网卡灯定义	自定义
注意事项

USB

描述

接口类型

USB2.0/1.1 接口

后置接口

前置插针

1■ 2●

3● 4●

5● 6●

7● 8●

9● 10●

USB PIN 定义：

1. VCC 2. VCC

3. DATA0- 4. DATA1-

5. DATA0+ 6. DATA1+

7. GND 8. GND

9. NC(CUT) 10. GND

接口及插针类型

2*5Pin header/2.54mm

注意事项

硬盘接口	描述
接口类型	2SATA Port； 144Pin IDE
插针定义
注意事项

COM

描述

COM功能

2个串口

COM位置

2个板载插针

前置COM

1■ 2●

3● 4●

5● 6●

7● 8●

9● 10●

前置定义（标准RS232）:

全信号RS232 2*5 PIN 定义：

1. DCD 2. RXD

3. TXD 4. DTR

5. GND 6. DSR

7. RTS 8. CTS

9. RI 10. NC(CUT)

供电类型及模式

无供电

插针及接口类型

2*5pin

IR 和POWER1定义

其它板载插针

描述

Front panel

定义

Pin Define:

HDD LED+(HD Active LED)
PWRLED+
HDD LED- (HD Active LED)

1 ■ 2●

3 ● 4●

5 ● 6●

7 ● 8●

9 ● 10●

GND
GND
P_SWIN
RESET_GND (Reset Button Signal)
GND
GND

HDD Active LED: 1,3 Power Button: 6,8

Power LED: 2,4 Reset Button: 5,7

插针类型

2.54mm /2*5Pin插针

Clear CMOS

定义

Clear-CMOS跳线及定义:

1-2

1■ 2● 3●

2-3

Define

Normal

ClearCMOS

注意事项

CPUFAN

数量

GPIO

芯片

描述

定义

2*4 PIN CONNECTOR

1. +3.3V 2. GND

3. +5V 4. GND

5. +12V 6. GND

7. GPI039 8. GPI098

电源接口

4pin

12V电源

01■ 02●

03● 04■

注意事项

* 规格书更改无需提前声明

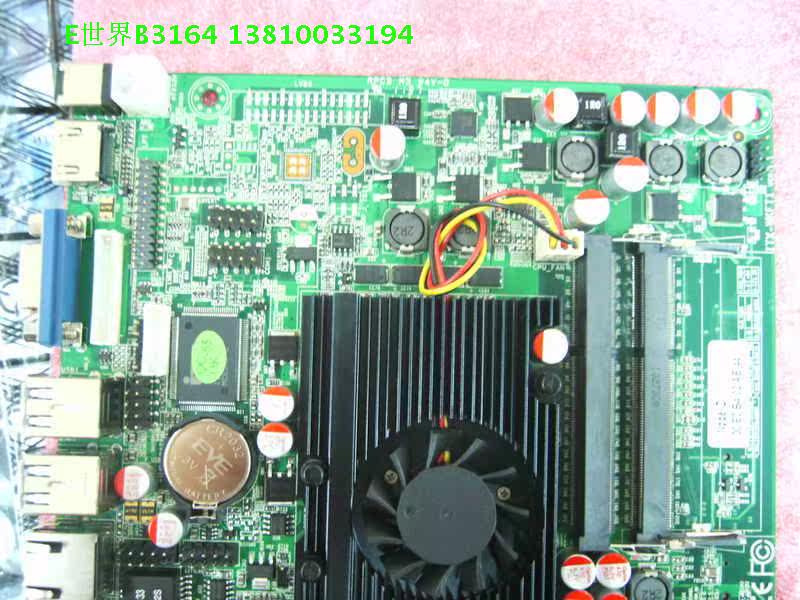

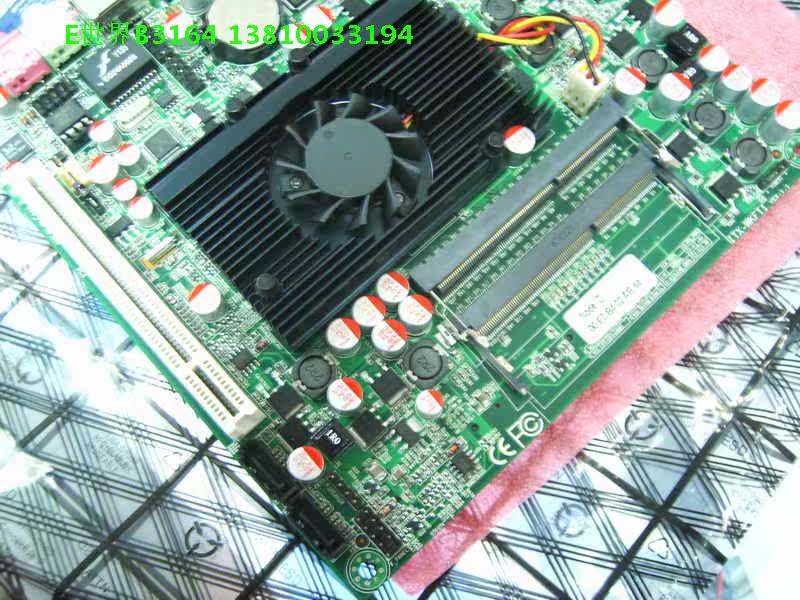

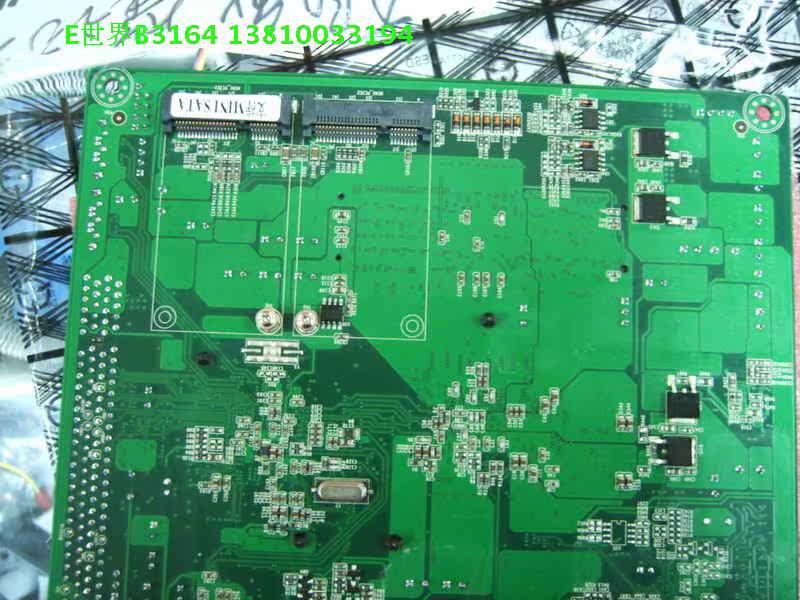

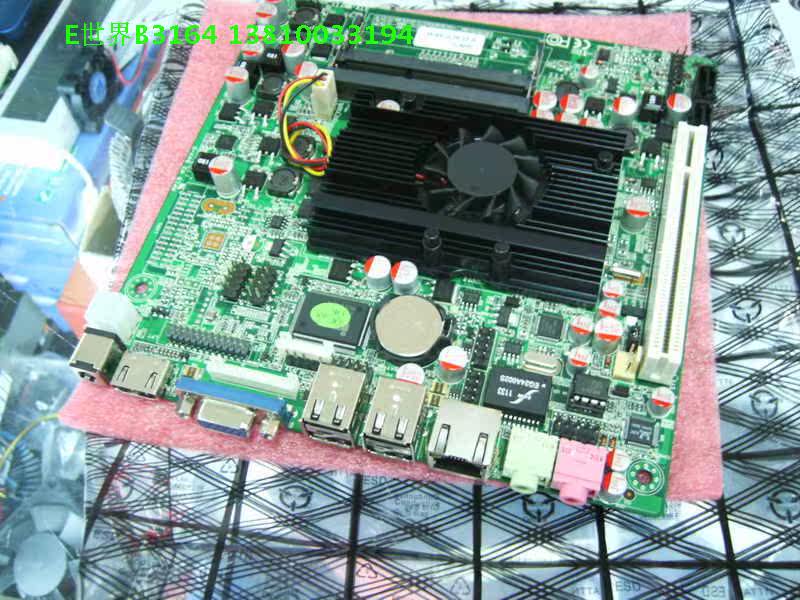

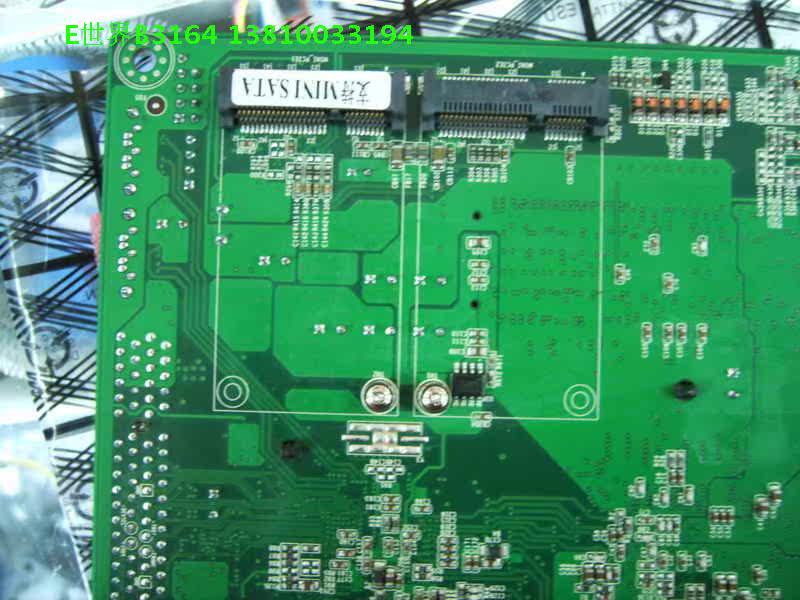

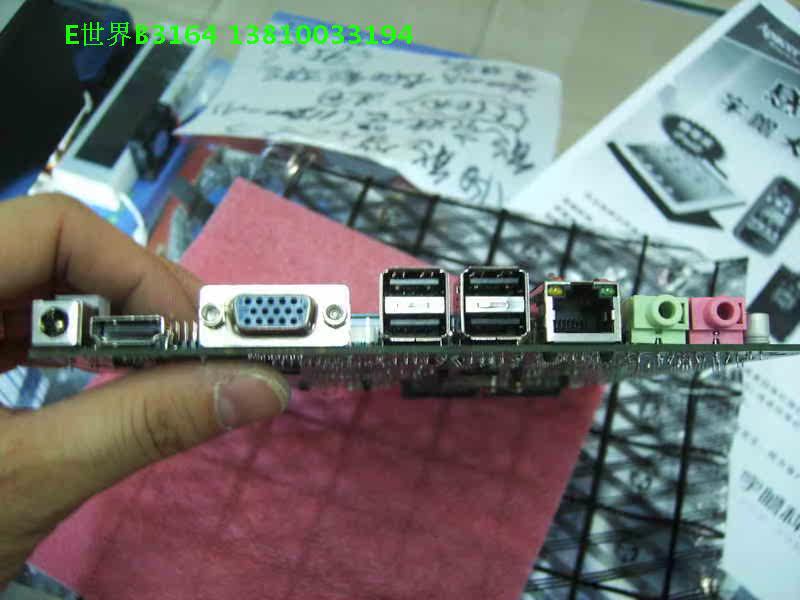

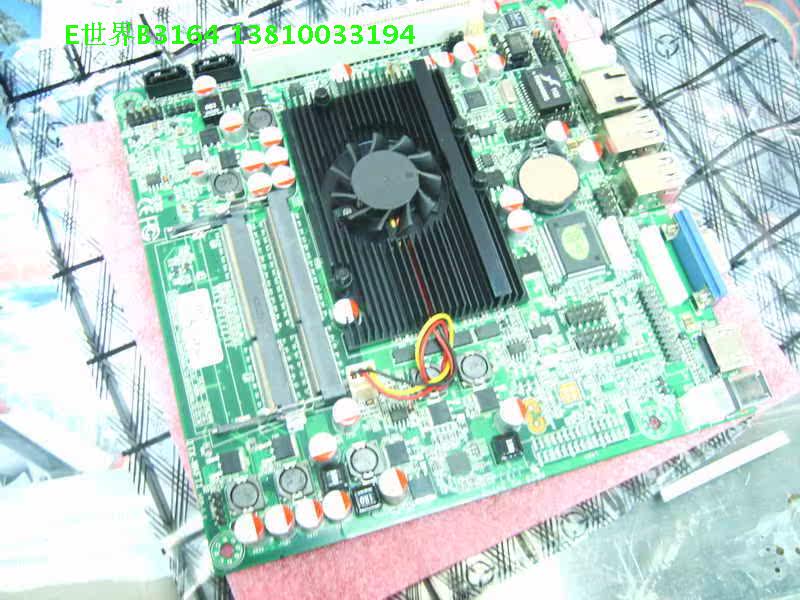

实物图：

北京客户直接来店拿货，北京中关村E世界B3164 13810033194
