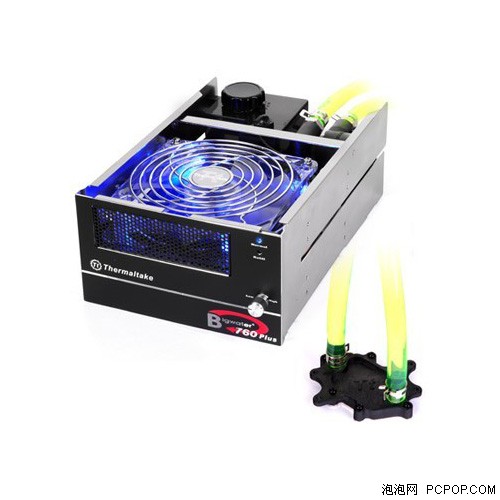

Intel LGA 1366/1156/1155/775 Installation |
| AMD AM3/AM2+/AM2 Installation |
Step 1 |
| Step 1 |
 |
|  |
安裝前，請確認所使用的CPU系統平臺並選擇背板正確安裝孔位。
|
| 安裝AMD主機板時,請注意背板有AMD字樣需背向主機板。
|
Step 2 |
| Step 2 |
 |
|  |
請注意背板有INTEL字樣需背向主機板。
將4支長螺絲穿過背板和主機板,並用塑膠螺柱對角均勻鎖緊。
注意：請確認4支長螺絲已充分地被放入孔中 。
|
| 將4支長螺絲穿過背板和主機板,並用塑膠螺柱對角均勻鎖緊。
注意：請確認4支長螺絲已充分地被放入孔中 。
|
Step 3 |
| Step 3 |
 |
|  |

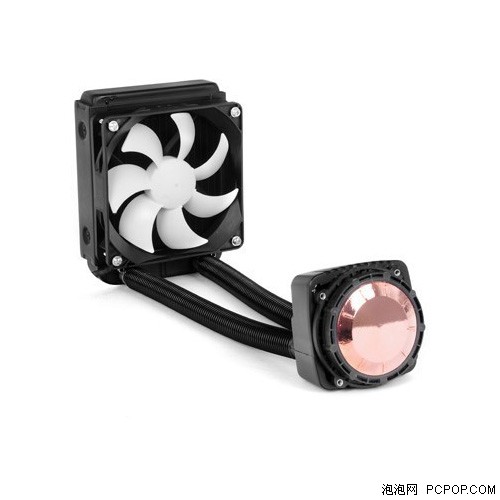

安裝水冷頭至CPU前,先移除水冷頭底部的透明保護蓋。
|
| 用螺絲將二支AMD扣具固定於水冷頭上。
|
Step 4 |
| Step 4 |
 |
|  |
用螺絲將二支Intel扣具固定於水冷頭上。
組合螺絲與彈簧,穿過扣具後將橡膠圈扣合在螺絲下方的凹槽中。
|
| 組合螺絲與彈簧,穿過扣具後將橡膠圈扣合在螺絲下方的凹槽中。
|
Step 5 |
| Step 5 |
 |
|  |
將組合好的水冷頭安置在CPU上,並且均勻地鎖固4個螺絲直到鎖緊。
|
| 將組合好的水冷頭安置在CPU上,並且均勻地鎖固4個螺絲直到鎖緊。
|
