我的mac mini电脑DIY手册。

11年9月份在网上看到了有卖mac mini空的机箱，觉得超有型，后来在隔壁论坛上看到有人在利用这个机箱DIY，一时冲动买了机箱去DIY。机箱收到后，发现当时THIN ITX的主板都超贵，INTEL 的DH61AG当时要1000元以上，消费不起，只能搁置了。

10月份，发现网上有微步的THIN ITX主板在卖，价格只要550元，而且是H61芯片组的，DIY的想法又开始了。好事多磨，主板经不起我的折腾，返厂修了2次，第三次索性加点钱换了块新板子。从10月到12月，主板在我手上的时间不超过3个星期。DIY的进度被搁置了。

春节过后，按照新的思路又开始了改造折腾，总算基本搞定，回头算了下，浪费的钱真是不少。风扇买了7个（涡轮风扇），只用了2个。。。用ABS板做风道，做IO，都浪费了不少材料。同时为了DIY，还置办了好多工具：锯、榔头、台虎钳、锉刀、老虎钳、尖嘴钳、电磨、烙铁（白光的）等等，真是超浪费。其实最终真正用到的东西不多。

下面把我的DIY过程贴出来。

一、主要部件汇总。

来张全家福

1）微步主板：1块

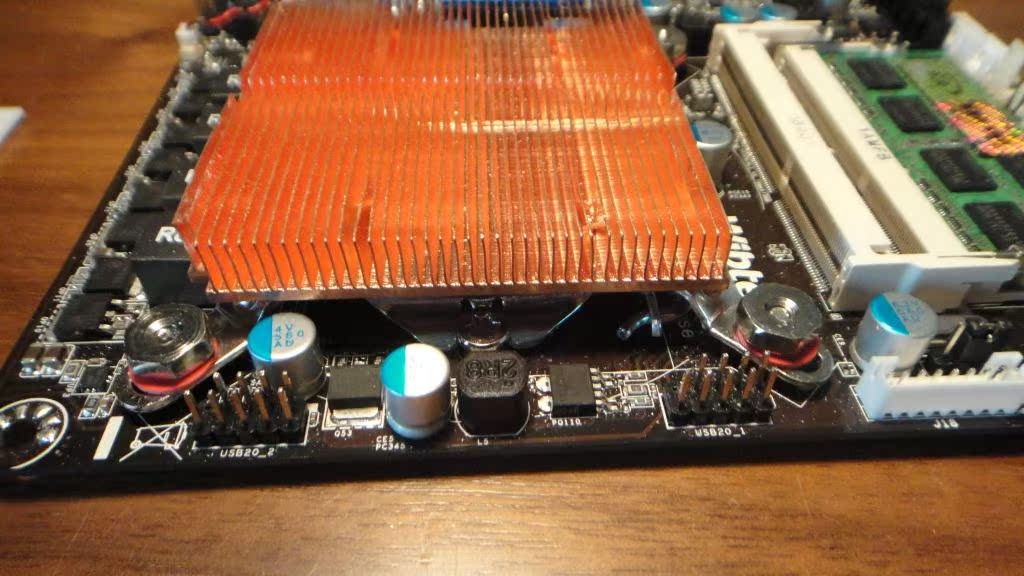

2）金钱豹散热片：1个，扣具是另外买的，

[attach]1772475[/attach][attach]1772476[/attach]

3）台达3.5cm涡轮风扇 5V/0.23A ：2个

[attach]1772477[/attach]

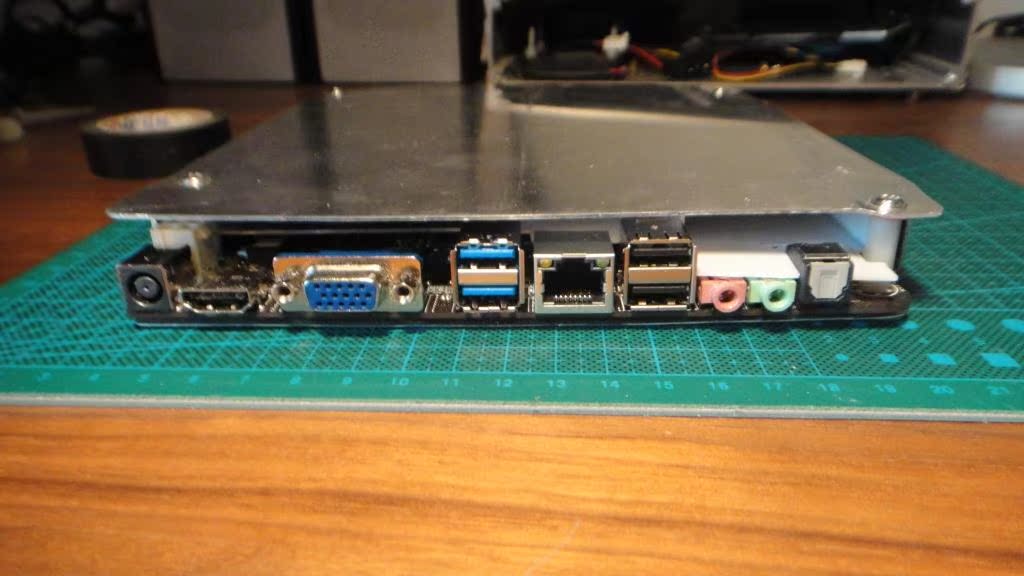

4）主板底部支架一个：0.5mm 铝板做的，开口，折边，用文件夹的薄塑料纸做绝缘，拆了一个鼠标微动开关做电脑的开机开关，买了1206 红绿双色贴片LED灯+240欧电阻做指示灯。

[attach]1772478[/attach][attach]1772479[/attach]

5）硬盘支架一个：1mm铝板裁的。

6）主板的上盖板一个：1mm 铝板裁的，螺丝固定孔位置用榔头敲扁了。

7）散热风道一个：1mm的ABS板做的，上面还用了一块0.5mm透明板（纯属好玩）。

8）风扇支架一个，2个涡轮风扇用双面胶粘在上面。

9）主板IO一个，用ABS板做的。

剩下的都是小东西了，硬盘电源线、数据线，尼龙六角螺柱。

二、安装过程：

1、主板处理。

主板是THIN ITX结构的主板，比较薄，不过自己还是diy了一下，芯片组散热片固定改了，主板CPU固定座的背板改造了下，原先的背板的螺丝伸出来太多了。

2、金钱豹纯铜散热片处理。

金钱豹纯铜散热片把靠近内存侧的部分裁短了，不然影响硬盘安装，同时扣具换了，原装的扣具是平的，也会影响硬盘安装。

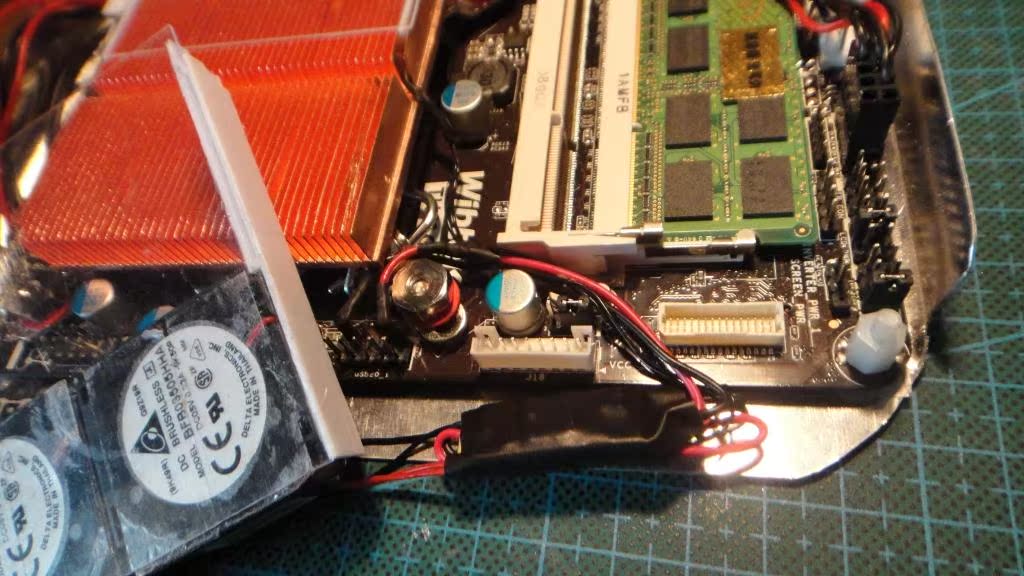

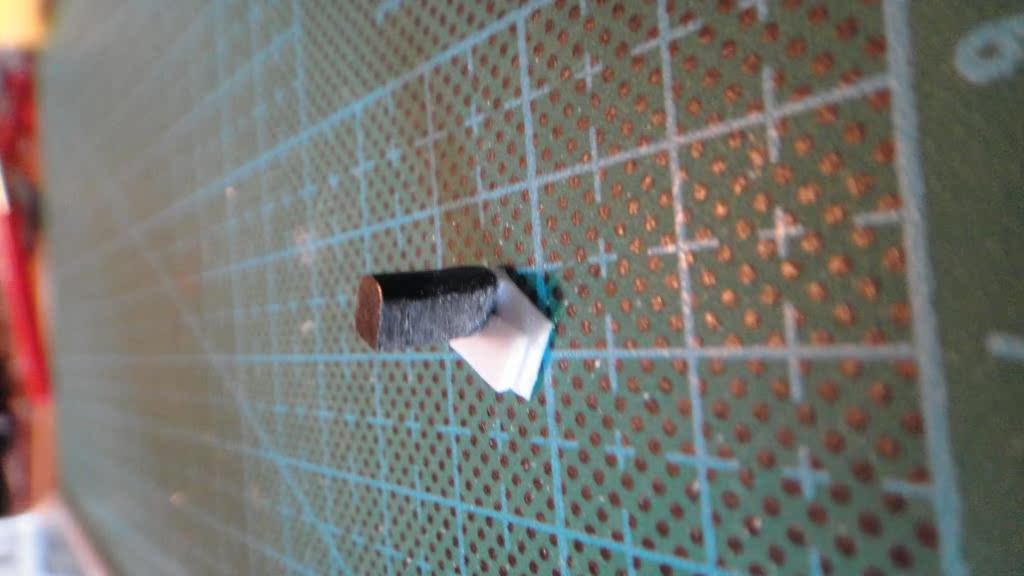

3、风扇加好温控调速器，温控调速器的探热头放在散热片里，风扇电源取USB的+5V。

4、将主板安装在主板底部支架上。

同时插好开机开关、电源指示灯、硬盘指示灯插头，线要穿过主板，慢慢做。

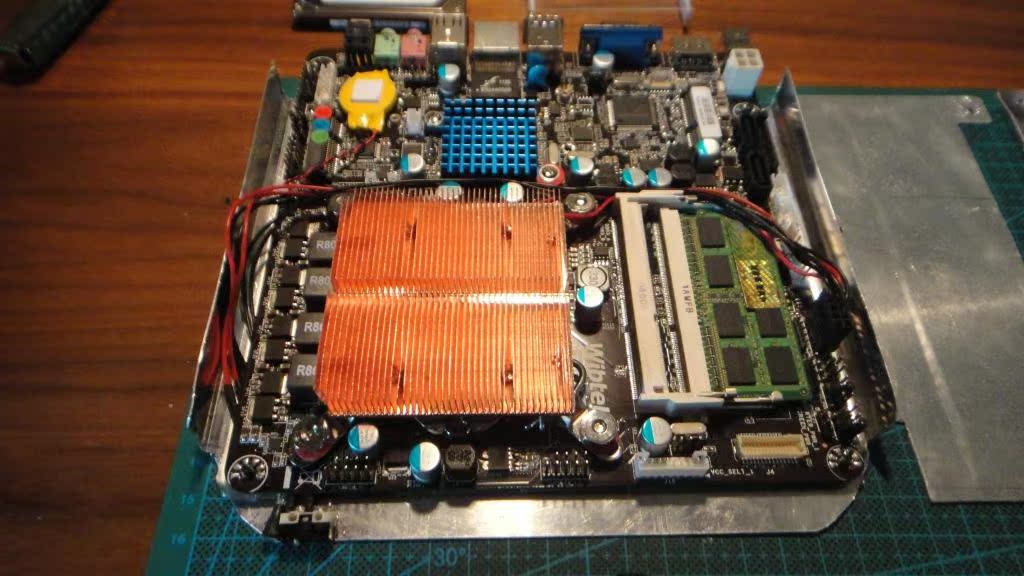

5、安装好4个尼龙螺柱，固定主板，安放好导热风道和风扇支架。

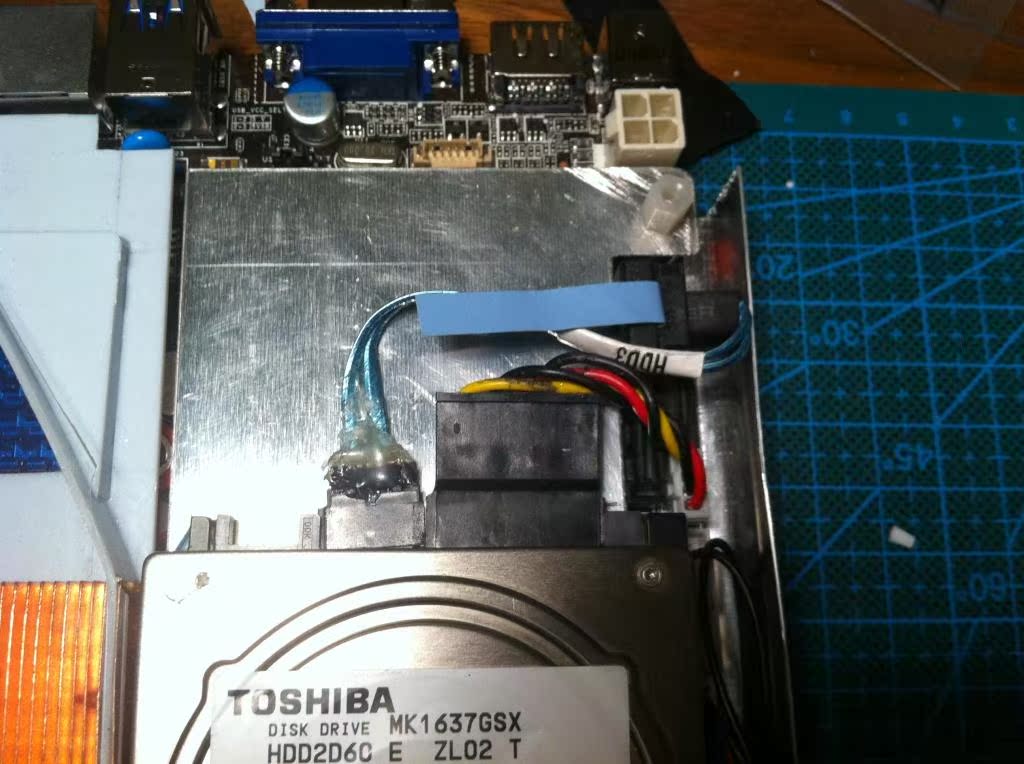

6、下面是安装硬盘了。插上硬盘电源线和硬盘数据线。

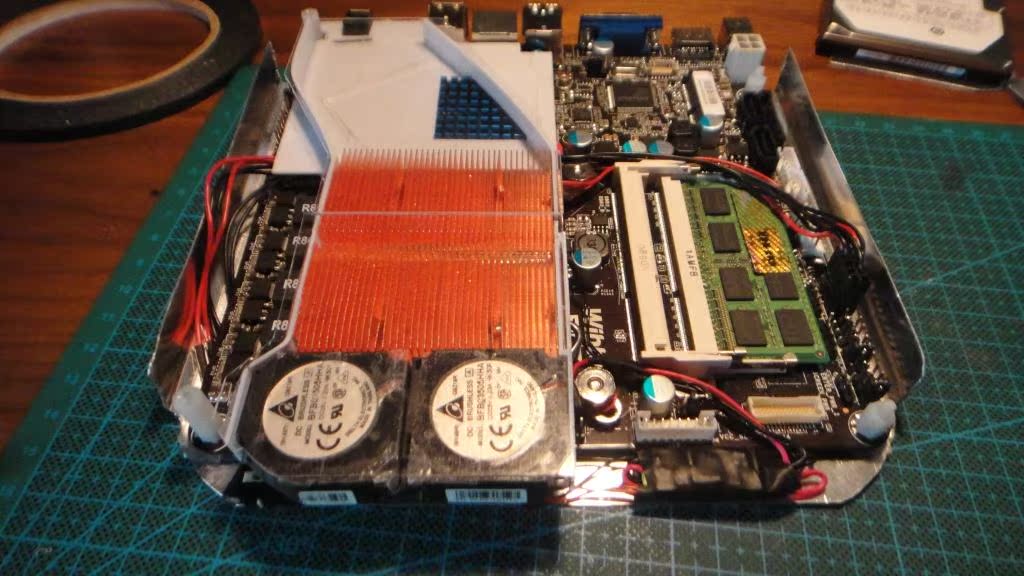

7、下一步是盖上上盖板，夹心饼干就做好了。

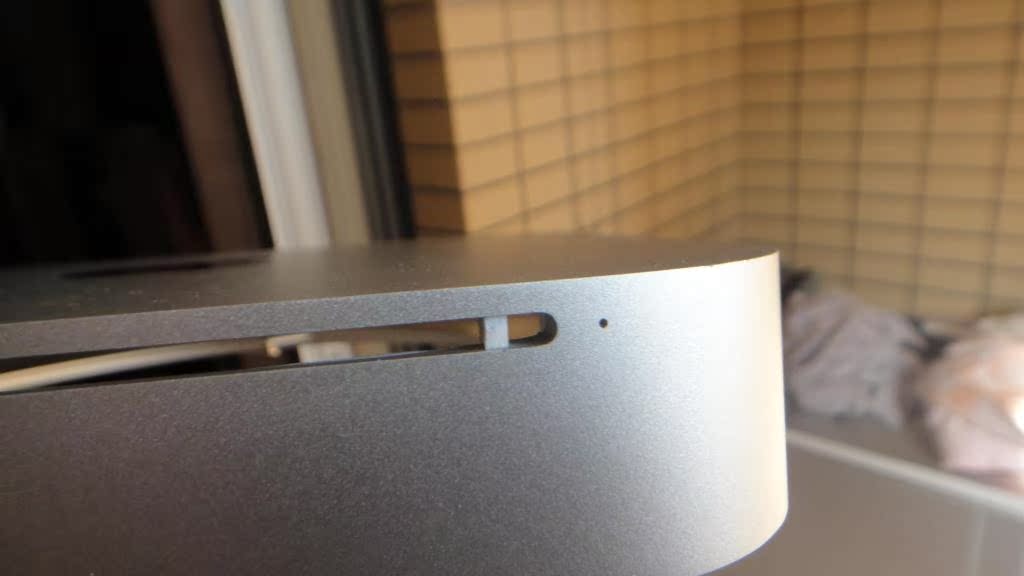

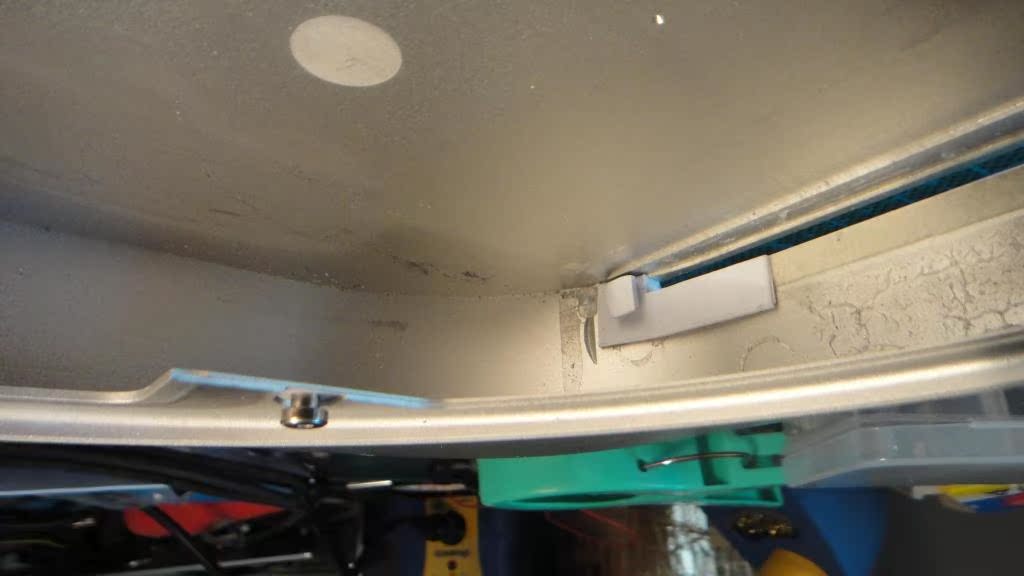

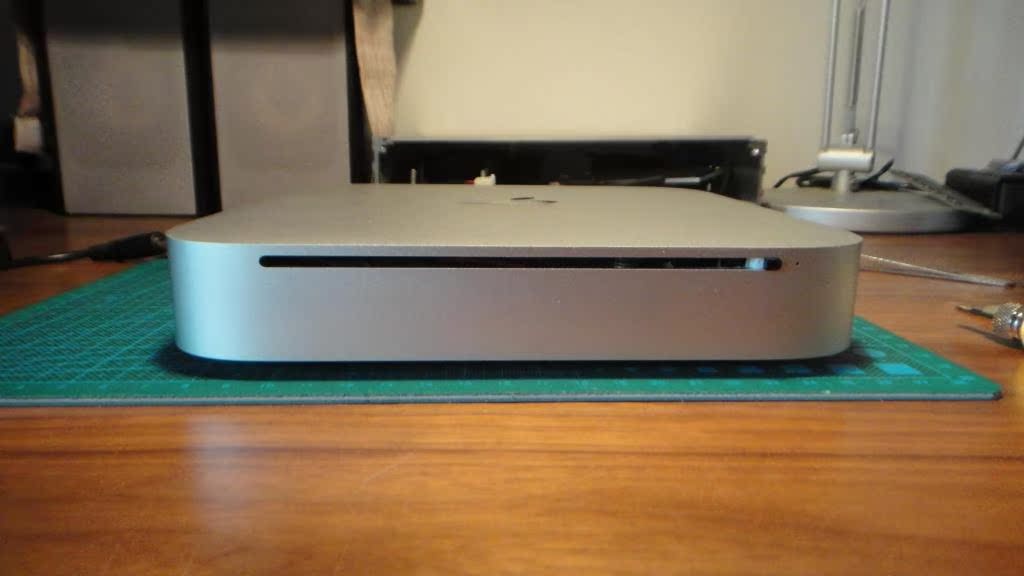

8、接着是处理mac mini的机箱了，我把开机开关装在了光驱口位置，内部处理了一下，那个黑色的部件买机箱的时候内部自带的。

9、装箱，加上后IO

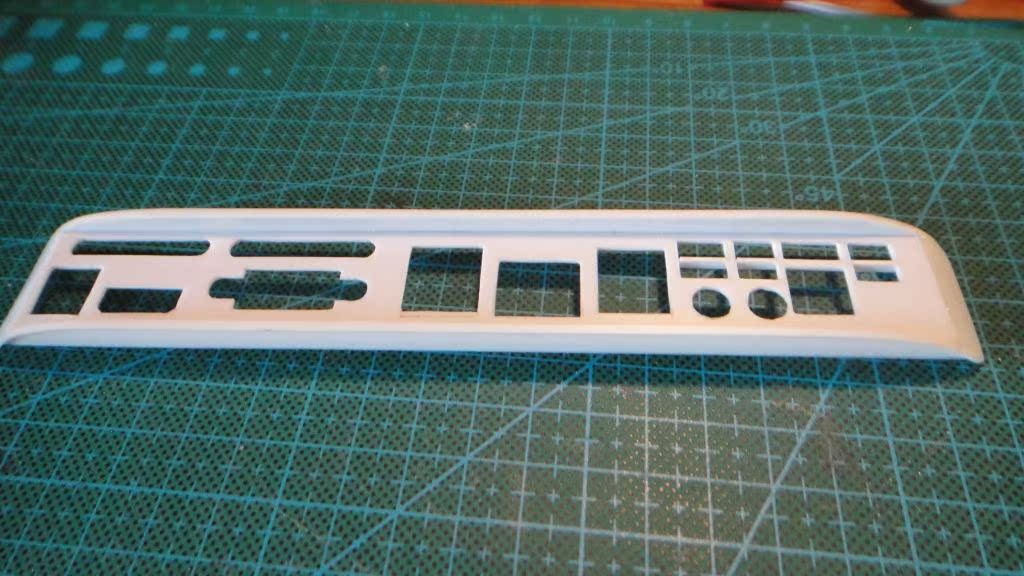

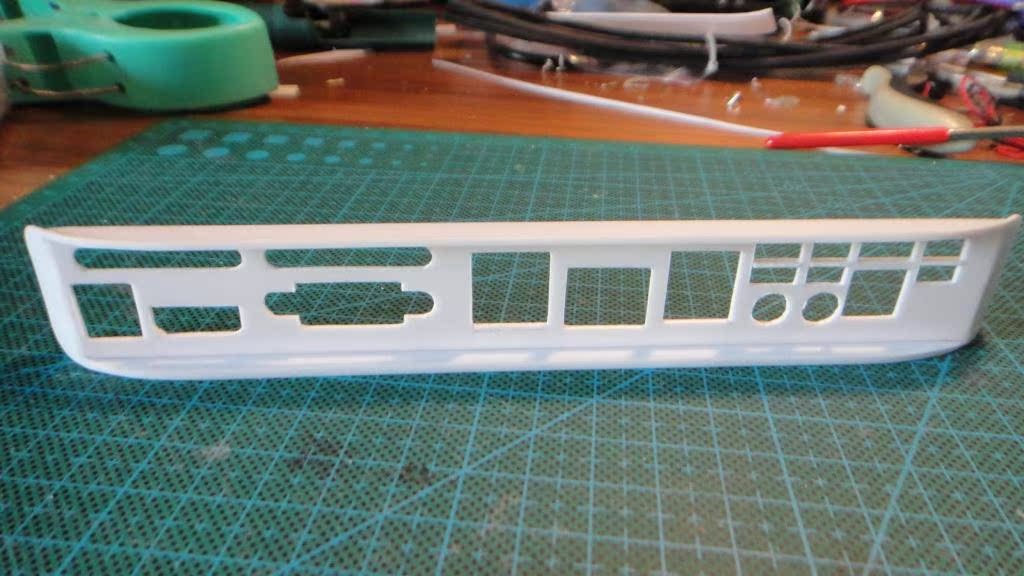

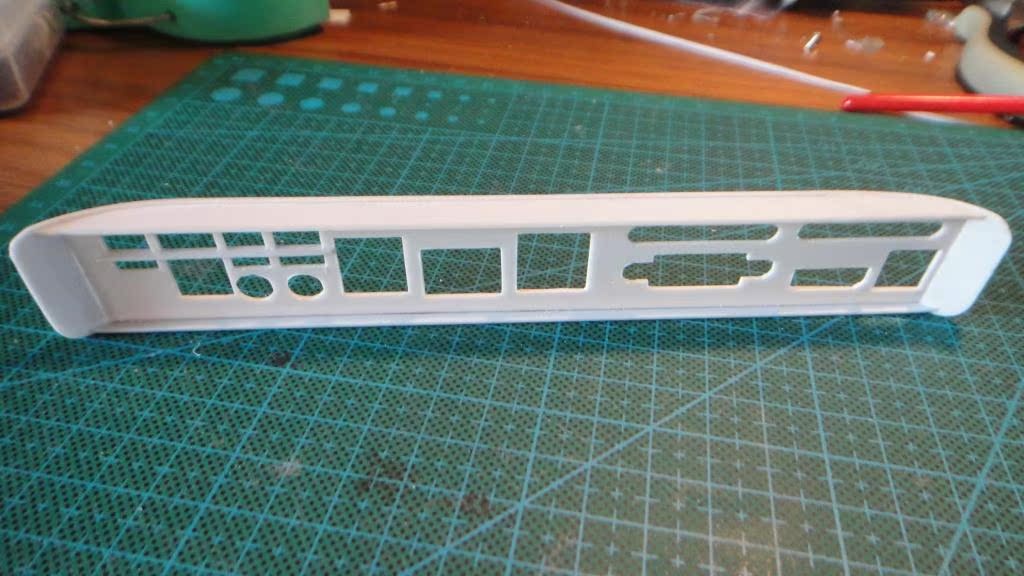

IO是用ABS板做的，最好能补土+喷漆（黑色）效果会更好

另外放一张ABS板的加工工合影：
