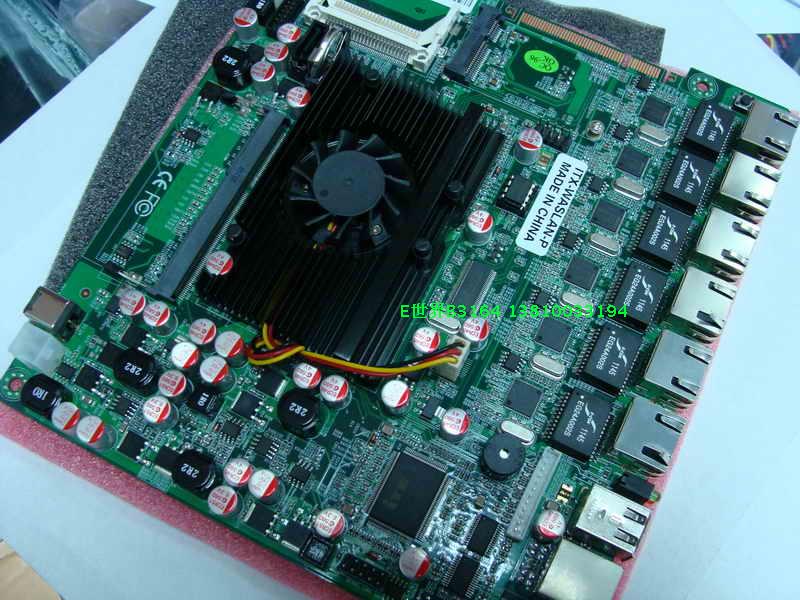

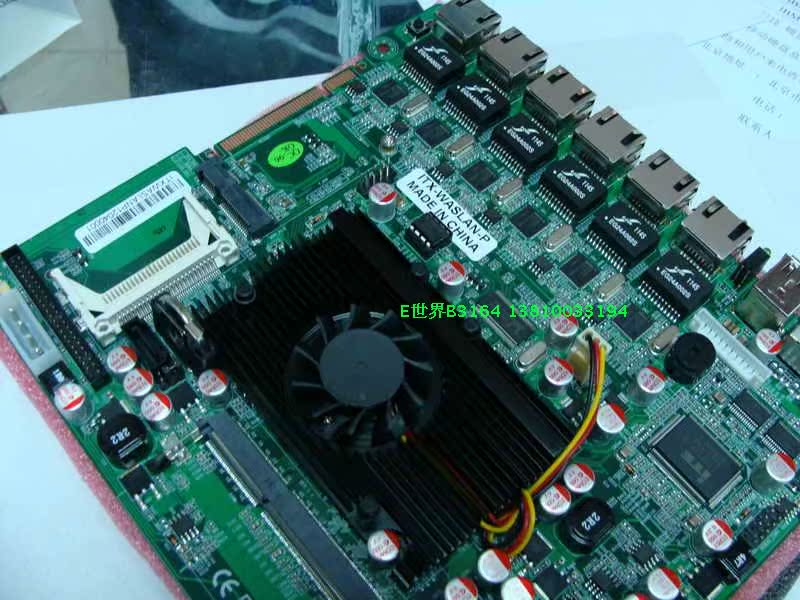

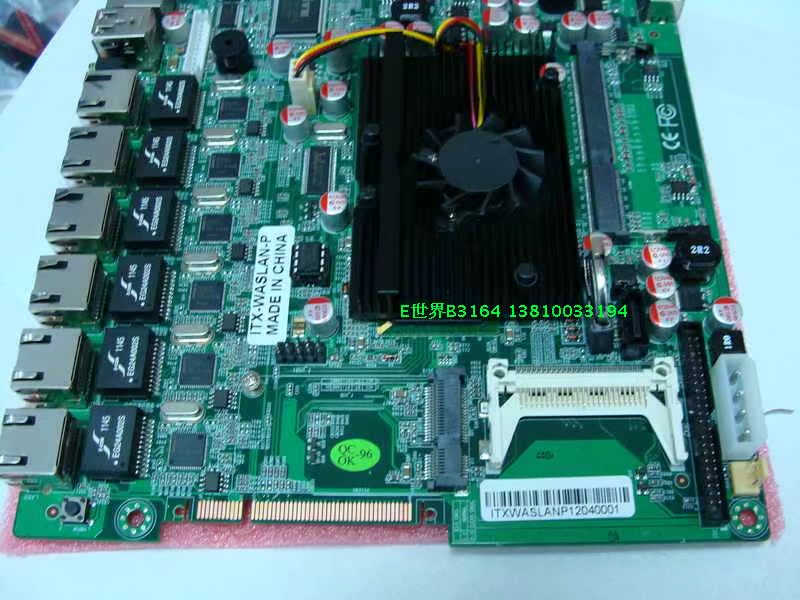

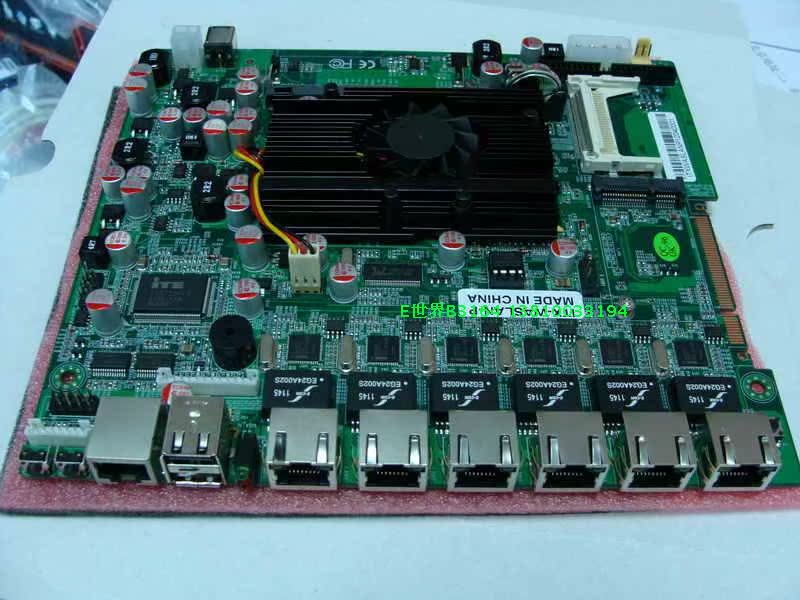

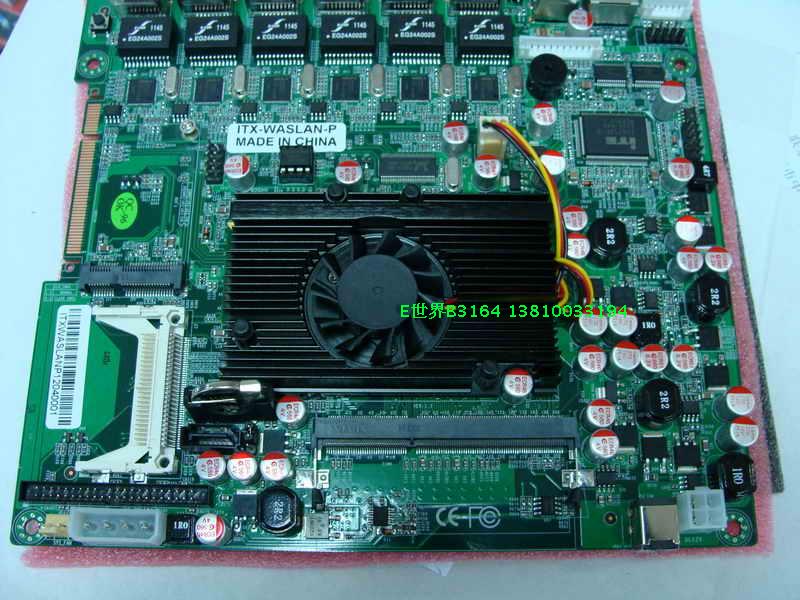

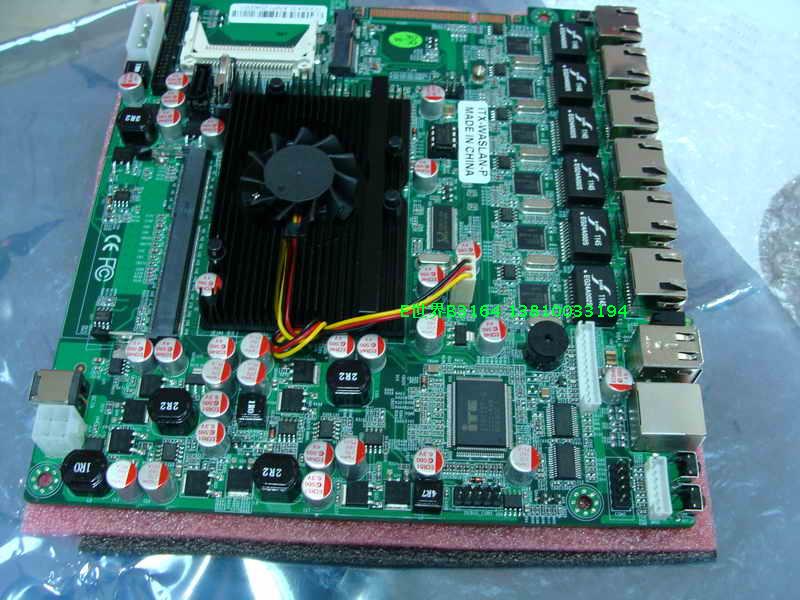

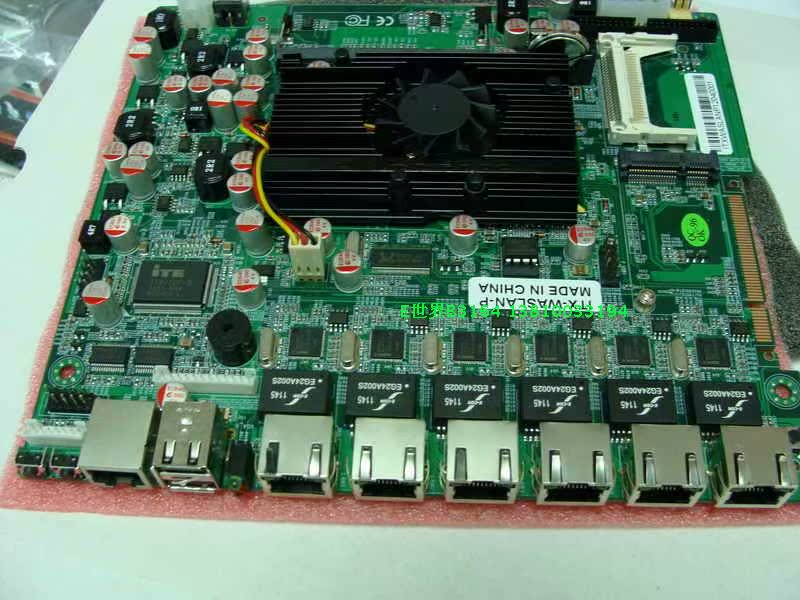

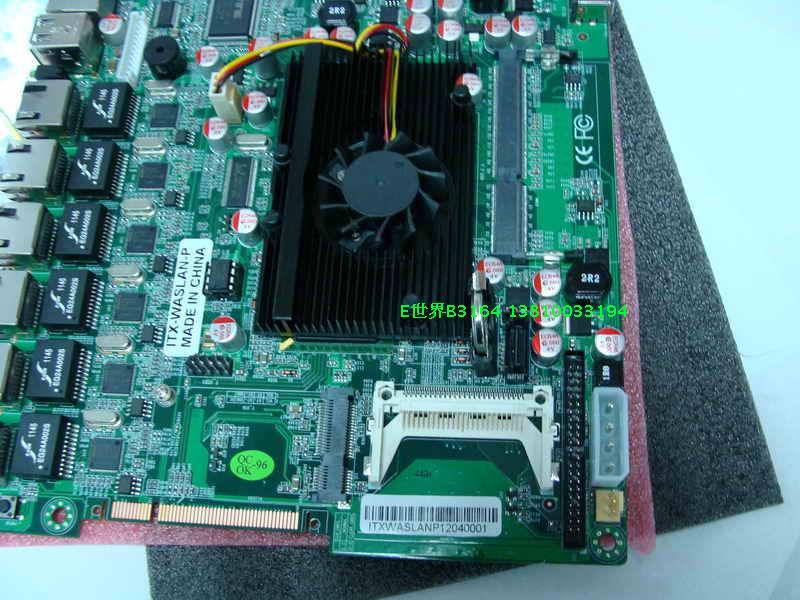

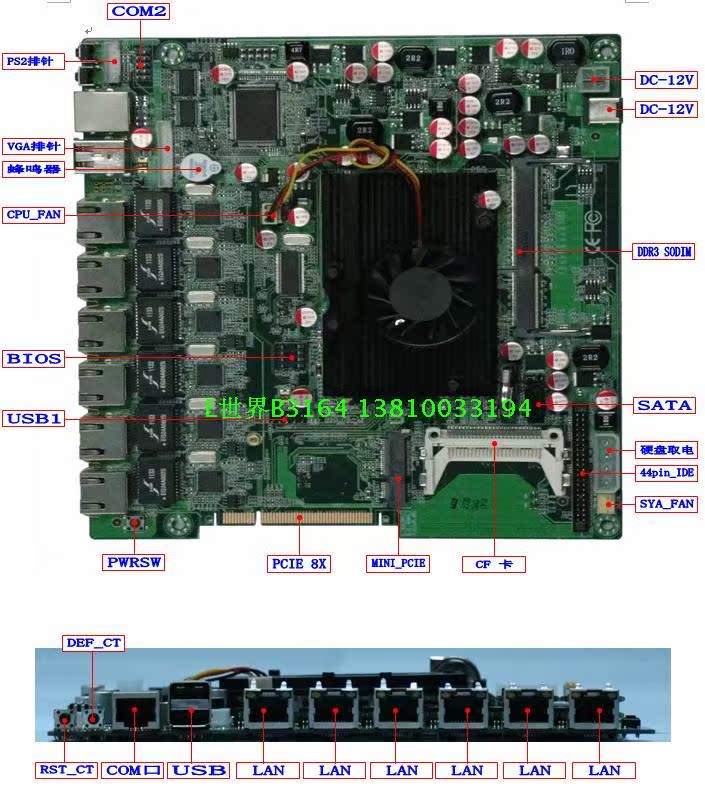

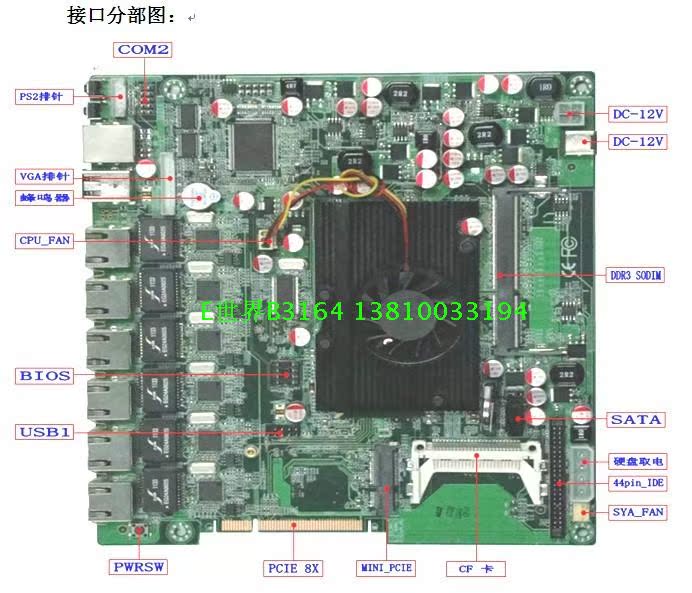

嵌入式主板规格 | ||||
| 型号 | • | 图形显示 | •Intel GM3150，支持DirectX 9.0 | |
| 处理器 | • IntelATOM D525双核1.8GHz | 扩展插槽 | 。1个CF槽 。1个PCIE 8X | |
| 板载MINI_PCIE | • 1个 | |||
| 芯片组 | •Intel ICH8M单芯片 | 板载串行ATA | • 1个SATA接口 。1个44PIN MINI IDE | |
| 系统内存 | • 1个DDR3 667/800MHz 200PIN SODIMM插槽 | 板载LAN | •6个INTEL 82583V,10/100/1000M以太网控制器 | |
| •最大支持4GB的内存 | 板载音效芯片 | •无 | ||
| 前置I/O接口 | 。1个1X12PIN VGA插针 • 2个USB2.0端口 . 1个COM接口 •6个LAN端口 .1个RST-CT按钮 .1个DEF-CT按钮 | 后置I/O接口 | • 1个DC输入接口 | |
主板正面接口 | • 1组USB排针支持2个USB2.0端口 • 1个风扇连接器连接CPU和系统风扇 • 1组串口排针 。1*4PIN 12V输入 。1组1*7PIN PS2排针 。1*4PIN 12V输出 .1个PWR_SW按钮 | 系统监控和管理 | •网络唤醒 •系统电源管理 •温度管理，电压管理 •风扇速度监测 | |
| BIOS | • AMIBIOS • 4/8Mbit闪存 | 工作环境湿度 | 0% ~ 95%（相对湿度，无冷凝） | |
| 板型 | • MINI-ITX（6层PCB） • 180mm x 200mm | |||
| 操作系统 | Windows XP, Windows 2000，Linux, Win CE, | |||
| 工作环境温度 | 0°C~ 50°C | 独特性能 | 无 | |
图型显示 | 描述 | |
显示芯片及核心 | Intel Graphics Media Accelerator 3150 | |
接口类型 | VGA | 12PIN插针模式 |
LVDS | 无 | |
DVI | 无 | |
显示模式 | 双显 | 无 |
接口定义 | 1*12PIN VGA排针定义： | |
LAN | 描述 |
网卡芯片 | INTEL 82583V |
功能 | 10/100/1000Mbps自适应，支持PXE引导，支持远程唤醒. |
接口类型 | RJ45 |
网卡灯定义 | 自定义 |
注意事项 |
USB | 描述 | ||
接口类型 | USB2.0/1.1接口 | ||
后置接口 | 2 | ||
前置插针 |
1. VCC 2. VCC 3. DATA0- 4. DATA1- 5. DATA0+ 6. DATA1+ 7. GND 8. GND 9. NC(CUT) 10. GND | ||
接口及插针类型 | 1*5Pin header/2.54mm | ||
注意事项 |
硬盘接口 | 描述 |
接口类型 | 1*SATA Port；1*44Pin IDE |
插针定义 | |
注意事项 |
COM | 描述 | ||
COM功能 | 2个串口 | ||
COM位置 | 1个板载插针 | ||
前置COM |
全信号RS232 2*5 PIN定义： 1. DCD 2. RXD 3. TXD 4. DTR 5. GND 6. DSR 7. RTS 8. CTS 9. RI 10. NC(CUT) | ||
供电类型及模式 | 无供电 | ||
插针及接口类型 | 2*5pin | ||
注意事项 |
其它板载插针 | 描述 | ||||||||||
Front panel | 定义 | 无 | |||||||||
插针类型 | 无 | ||||||||||
Clear CMOS | 定义 | Clear-CMOS跳线及定义:
| |||||||||
注意事项 | |||||||||||
CPUFAN | 数量 | 1 | |||||||||
GPIO | 芯片 | 无 | |||||||||
描述 | 无 | ||||||||||
定义 | 无 | ||||||||||
电源接口 | 4pin 12V电源 |
| |||||||||
注意事项 | |||||||||||
