标题: 超静音无风扇工控主板D2500/msata固态硬盘SSD/HDMI/VGA串口com [打印本页]

作者: jusage 时间: 2012-11-1 23:56
标题: 超静音无风扇工控主板D2500/msata固态硬盘SSD/HDMI/VGA串口com

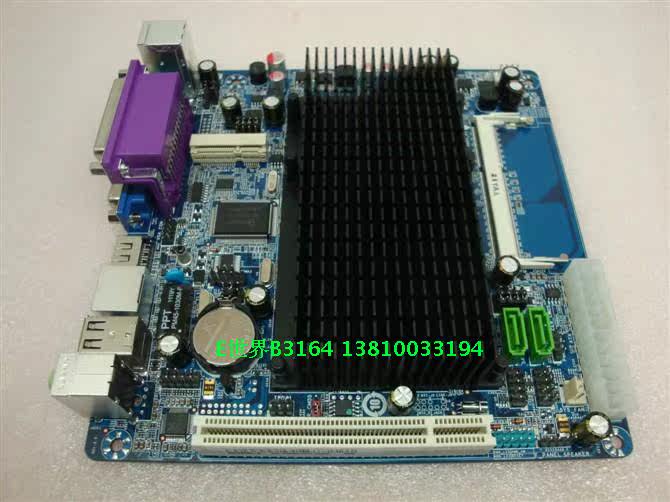

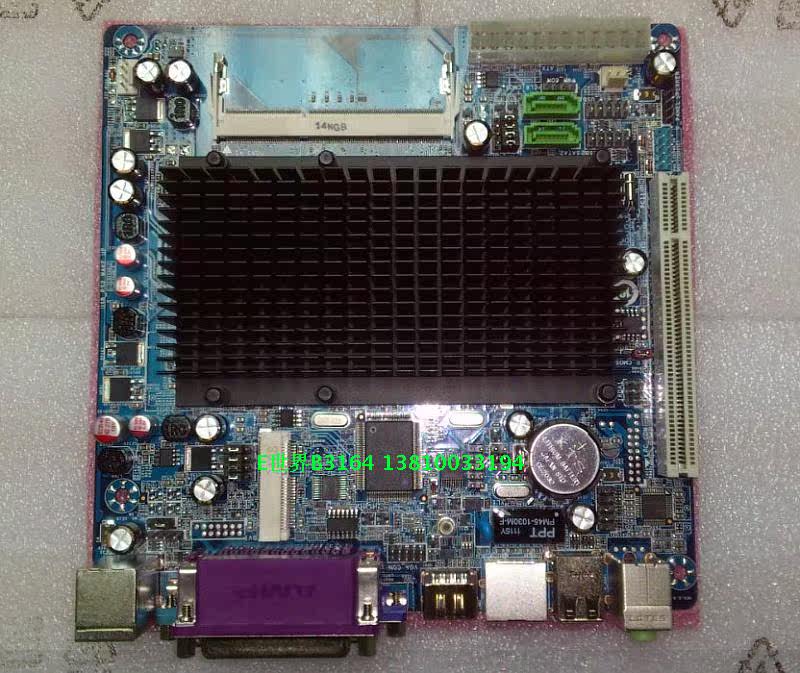

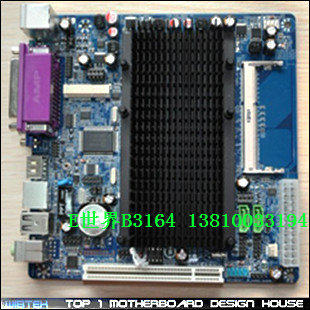

超静音无风扇工控主板D2500/msata固态硬盘SSD/HDMI/VGA串口com
http://item.taobao.com/item.htm?spm=686.1000925.1000774.45.fV2WDM&id=16347513594

实体店：北京中关村E世界B3164, 13810033194

Model Name	ATOM D2500
Form Factor	Mini-ITX
CPU	Intel Atom D2500 (Cedar Trail-D, Dual-core) CPU
Chipset	Intel NM10
Graphics	Integrated Intel GMA 3600
Memory	2 x SO-DIMM slots
	Support DDR3 1066/800MHz
	Maximum 8GB memory size
PCI Express 2.0 x 16
PCI Express 2.0 x 1
PCI	1
Mini PCI Express	1

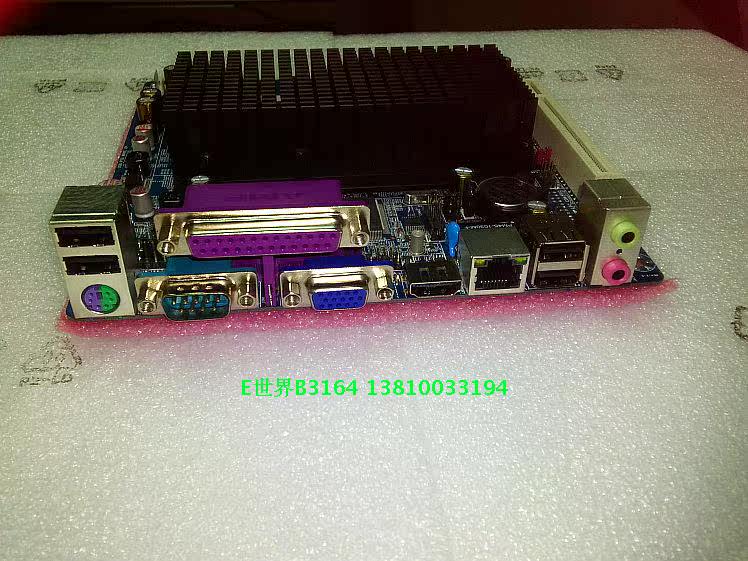

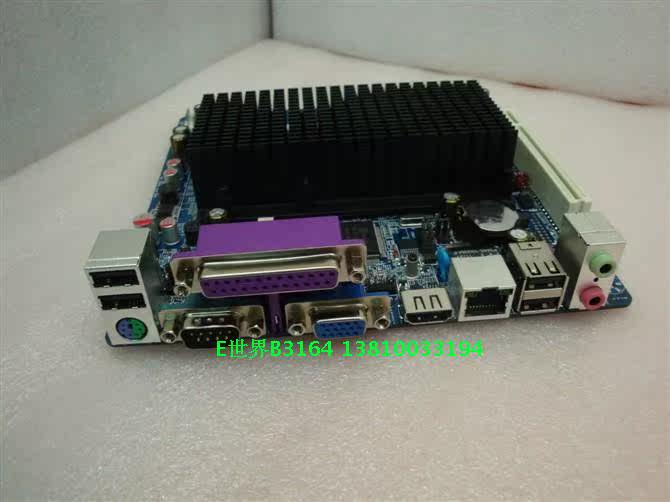

Back I/O Panel	1 x D-sub (VGA)

	1 x HDMI

	4 x USB 2.0

	1 x 100Mbps LAN

	1 x Microphone
	1 x Headphone/Speaker
	1 x COM
	1 x Printer
	1 x PS/2 Keyboard/Mouse
Onboard Connectors	1 x System pannel connector (Reset, HD LED, Power LED, Power On/Off)
	1 x Speaker
	1 x Front panel audio connector
	2 x USB 2.0 connectors support 4 x USB 2.0 ports

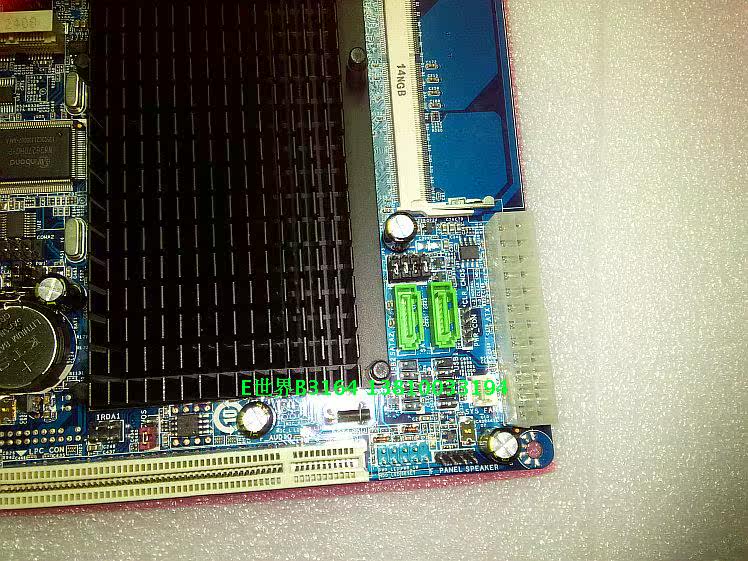

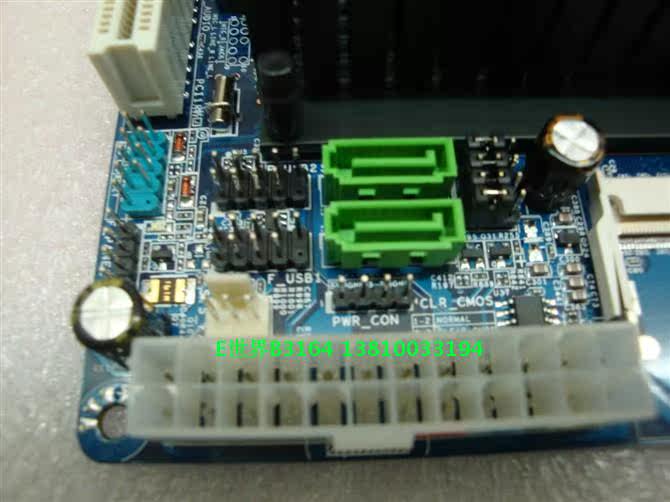

	2 x SATA 3Gb/s (SATAII) ports



	1 x CPU Fan connector
	1 x Chassis Fan connectors
	24-pin ATX Power connector
	1 x COM (Serial) header
	1 x COM Power Jumper to switch 12V and 5V
	1 x VGA header
	1 x 5V VCC header
	1 x Clear CMOS jumper
BIOS	AMI BIOS
Software	Microsoft Windows 7 (64-bit and 32-bit) Drivers
Accessory	1 x I/O Shield 2 x SATA cables

CPU D2500 双核双线程1.86G；10W 功耗，整机功耗20W左右，2个com串口，支持MINI-PCIE SATA SSD固态硬盘

XP显卡驱动下载地址：请复制以下链接IE打开

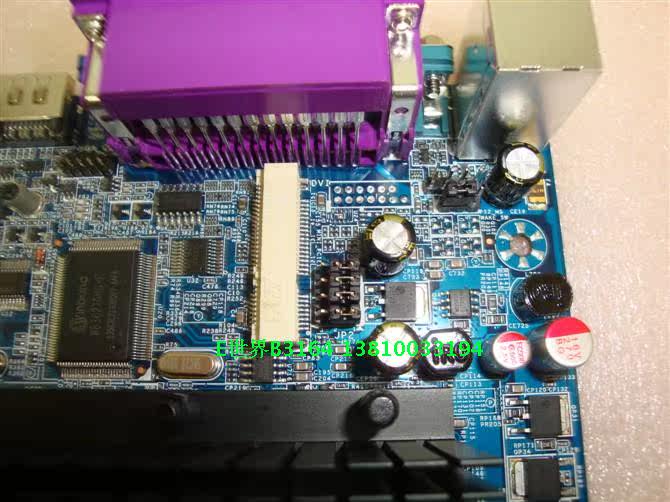

MINI-PCIE SATA SSD 跳线设置（使用mini-pcie sata ssd 固态硬盘）
支持华硕定义的SSD（主控601 605）
注意：如果插上错误的SSD会导致无法开机，或者工作异常。

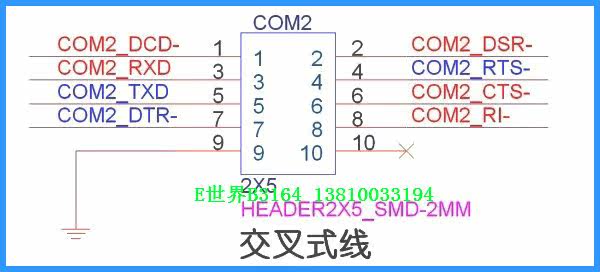

COM口交叉线定义图
（如果你需要使用板载COM口排针，一定要按照这个定义去做COM口线，否则无法识别）

jdSell

作者: shylock_y 时间: 2012-11-2 10:29
坛友价多少？

作者: jusage 时间: 2012-11-2 20:53
370元
支持XP
