工业级D525-itx主板双VGA同步异步显示6个com串口DC12V固态msata
http://item.taobao.com/item.htm?spm=a1z10.3.17-7875736245.13.EMtXBH&id=22103820108&

北京客户直接来店拿货，北京中关村E世界B3164    13810033194
NB525-DC12V
（支持双VGA显示/可以双VGA同步异显复制扩展）

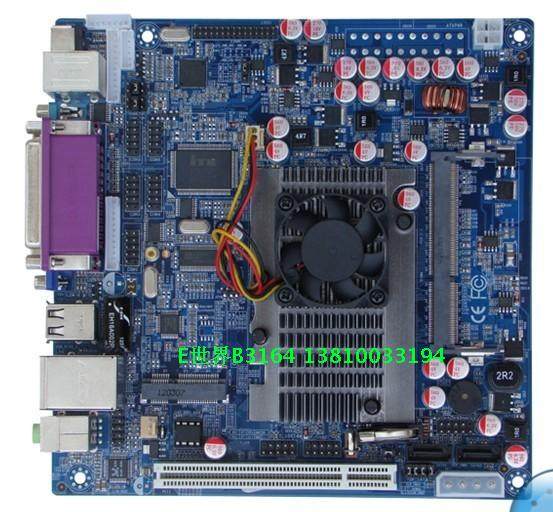

嵌入式主板规格
型号
•ITX-NB525-DC12V
图形显示
•Intel GM3150，支持DirectX 9.0
处理器
• IntelATOM D525双核1.8GHz
扩展插槽
•2个MINI-PCIE槽
板载IDE
无
芯片组
•Intel NM10单芯片
板载串行ATA
• 2个SATA接口
系统内存
• 1个DDR3 667/800MHz 200PIN SODIMM插槽
板载LAN
•1个Realtek 8103EL,10/100M以太网控制器
•最大支持4GB的内存
板载音效芯片
•ALC662  2/４/5.1声道输出
前置I/O接口
• 2组USB排针支持4个USB2.0端口
• 1个风扇连接器连接CPU和系统风扇
• 1组前置音效插针
• 5组串口排针
• 1组7pin PS2排针• 2个1X12PIN VGA插针

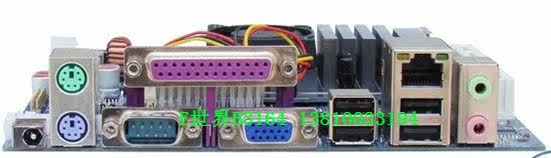

后置I/O接口
• 4个USB2.0端口
•1个VGA接口•1个COM口
•1个PS2接口•1个LAN端口•1组音频口
系统监控和管理
•网络唤醒
•系统电源管理
•温度管理，电压管理
•风扇速度监测
BIOS
• AMIBIOS
• 4/8Mbit闪存
工作环境湿度
0% ~ 95%（相对湿度，无冷凝）
板型
• MINI-ITX（6层PCB）
• 170mm x 170mm
操作系统
Windows XP, Windows 2000，Linux, Win CE,
工作环境温度
0°C~ 50°C
独特性能
无

硬件特性
图型显示
描述
显示芯片及核心
Intel Graphics Media Accelerator 3150
接口类型
VGA
DB15接口
LVDS
1*30Pin插座（24bit）单通道
DVI
无
显示模式
单显
支持双显模式（复制模式、扩展模式）（DOS单显）
   接口定义
2*12PIN VGA排针定义：
1*30 PIN LVDS CONNECTOR
PIN定义：
逆变电源接口定义INVERT：
工作电压选择插针LVDS_PWRL1(位于HDMI后面)：
Pin
Define
1-2
5V
2-3
3.3V

1■ 2● 3●





Audio
描述
音频编解码器
Realtek ALC662
板载音频插针
Pin:
插针类型
2.54mm2*5pin header
LAN
描述
网卡芯片
Realtek RTL8103EL
      功能
10/100Mbps自适应，支持PXE引导，支持远程唤醒.
    接口类型
RJ45
    网卡灯定义
自定义
注意事项
USB
描述
接口类型
USB2.0/1.1接口
后置接口
2
    前置插针
1■    2●
3●    4●
5●    6●
7●    8●
9●   10●

USB PIN定义：
1. VCC      2. VCC
3. DATA0-   4. DATA1-
5. DATA0+   6. DATA1+
7. GND      8. GND
9. NC(CUT)  10. GND
    接口及插针类型
2*5Pin header/2.54mm
注意事项
硬盘接口
描述
接口类型
2*SATA Port；1*44Pin IDE  1*40Pin IDE
    插针定义
    注意事项
COM
描述
COM功能
6个串口，COM5.COM6的第1脚可以通过COM5_FUN.COM6_FUN改变跳线器设置，选择1.2输出DCD +5V（800mA）电源,选择5. 6输出DCD +12V（500mA）电源;
  COM位置
4个板载插针
  前置COM
1■    2●
3●    4●
5●    6●
7●    8●
9●    10●

前置定义（标准RS232）:
全信号RS232 2*5 PIN定义：
1. DCD  2. RXD
3. TXD  4. DTR
5. GND  6. DSR
7. RTS  8. CTS
9. RI   10. NC(CUT)
供电类型及模式
COM5.COM6第1脚供电由COM5 FUN2.COM6_FUN1选择：
Pin
Define
1-2
+5V
3-4
DCD
5-6
+12V

2●4●6●
1■3●5●


  插针及接口类型
2*5pin，2*3Pin
  注意事项
其它板载插针
描述
Front panel
定义
Pin Define:
  • HDD LED+(HD Active LED)
  • PWRLED+
  • HDD LED- (HD Active LED)
1■       2●
3●       4●
5●       6●
7●       8●
9●      10●

H
  • GND
  • GND
  • P_SWIN
  • RESET_GND (Reset Button Signal)
  • GND
  • GND
HDD Active LED: 1,3   Power Button: 6,8
Power LED: 2,4       Reset Button: 5,7
插针类型
2.54mm /2*5Pin插针
Clear CMOS
定义
Clear-CMOS跳线及定义:
Pin
1-2
1■  2●  3●

2-3
Define
Normal
ClearCMOS
注意事项
CPUFAN
数量
1
    注意事项

*规格书更改无需提前声明
