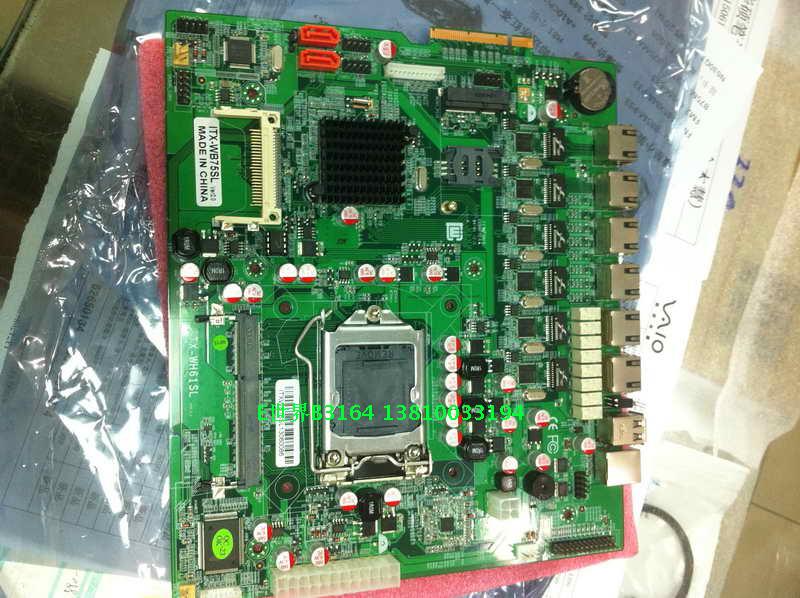

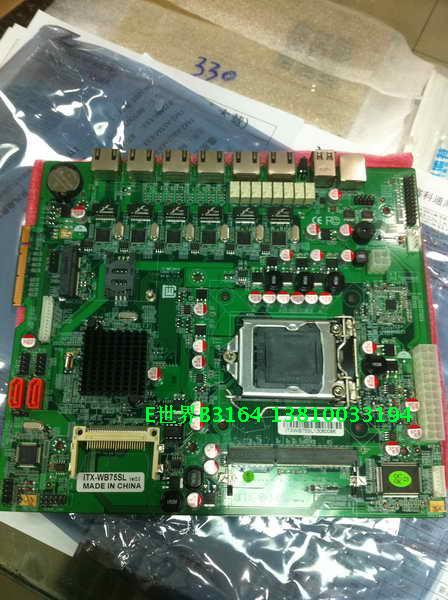

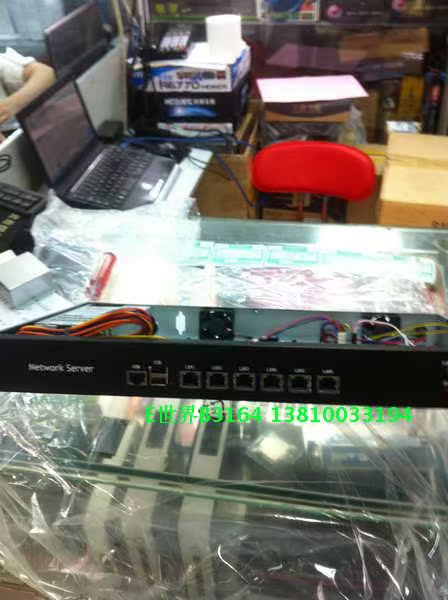

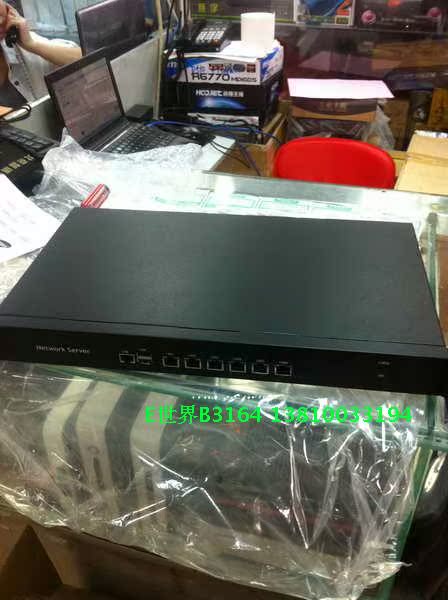

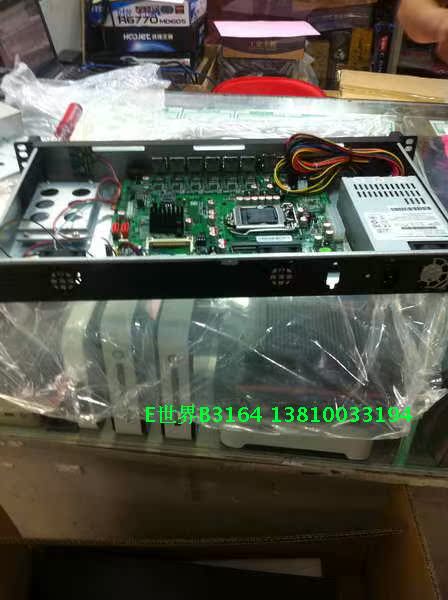

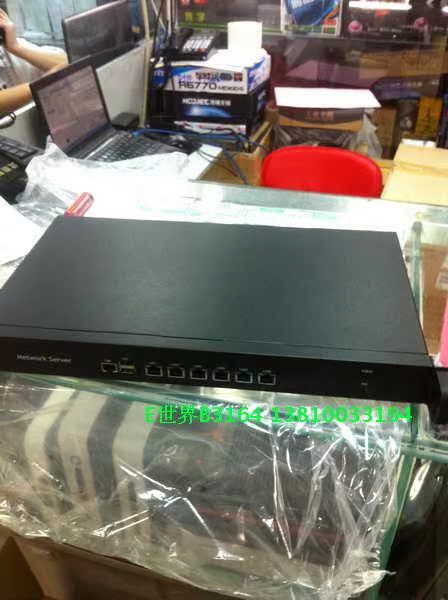

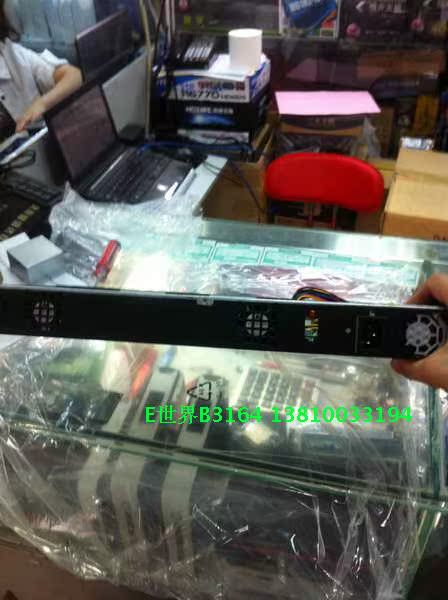

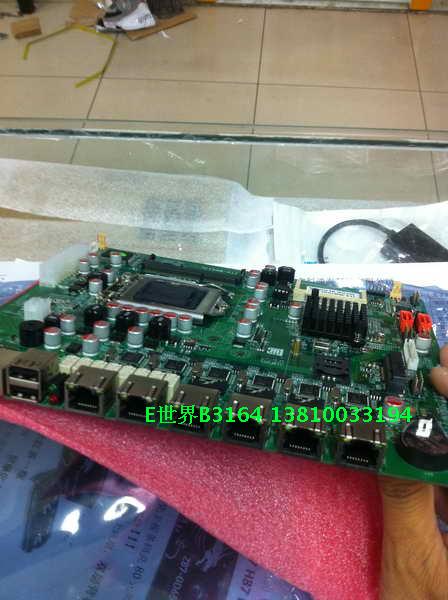

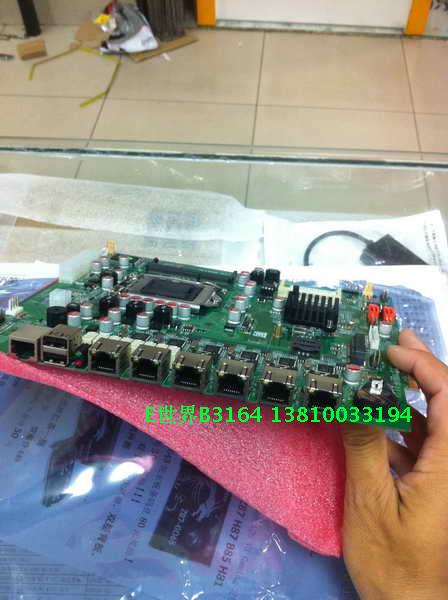

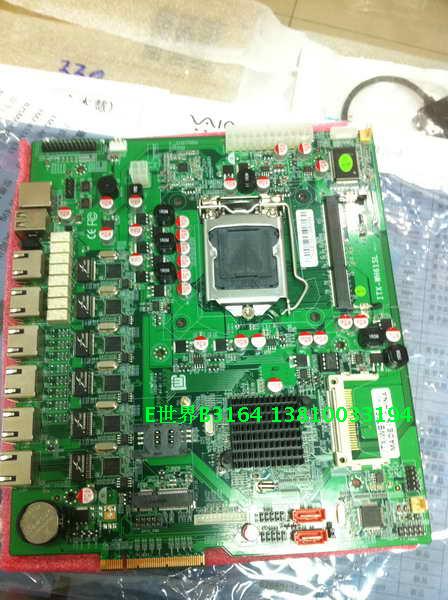

型号 | • ITX-WB75SL | 图形显示 | •取决于CPU |
处理器 | • Intel LGA 1155 CPU可选 | 扩展插槽 | 。1个CF槽 。1个PCIE 8X 。1个SIM卡槽 |
板载 MINI_PCIE | • 1个 | ||
芯片组 | • Intel H61 | 板载串行 ATA | • 2 个 SATA 接口 |
系统内存 | • 1 个 DDR3 800/1333/1666MHz 200PIN SODIMM 插槽 | 板载 LAN | •6个INTEL 82574LV,10/100/1000M以太网控制器 |
• 最大支持 4GB 的内存 | 板载音效芯片 | • 无 | |
前置 I/O 接口 | 。1个1X12PIN VGA插针 • 4个USB2.0端口 . 1个COM接口 | 后置 I/O接口 | •6个LAN端口 •2个USB端口 •1个COM |
主板正面接口 | • 2 组 USB排针 支持4个USB2.0端口 • 1 个风扇连接器连接 CPU 和系统风扇 • 1组串口排针 。1*4PIN 12V输入 。1组1*7PIN PS2排针 | 系统监控和管理 | • 网络唤醒 • 系统电源管理 • 温度管理，电压管理 • 风扇速度监测 |
BIOS | • AMIBIOS • 4/8Mbit 闪存 | 工作环境湿度 | 0% ~ 95% （相对湿度，无冷凝） |
板型 | • MINI-ITX （6层PCB） • 210mm x 240mm | ||
操作系统 | Windows XP, Windows 2000，Linux, Win CE, | ||
工作环境温度 | 0°C ~ 50°C | 独特性能 | 无 |
图型显示 | 描述 | |
显示芯片及核心 | 取决于CPU | |
接口类型 | VGA | 12PIN 插针模式 |
LVDS | 无 | |
DVI | 无 | |
显示模式 | 双显 | 无 |
接口定义 | 1*12PIN VGA排针定义： | |
LAN | 描述 |
网卡芯片 | INTEL 82583V |
功能 | 10/100/1000Mbps自适应，支持PXE引导，支持远程唤醒. |
接口类型 | RJ45 |
网卡灯定义 | 自定义 |
注意事项 |
USB | 描述 |
接口类型 | USB2.0/1.1 接口 |
后置接口 | 2 |
前置插针 | USB PIN 定义： 1. VCC 2. VCC 3. DATA0- 4. DATA1- 5. DATA0+ 6. DATA1+ 7. GND 8. GND 9. NC(CUT) 10. GND |
接口及插针类型 | 1*5Pin header/2.54mm |
注意事项 |
硬盘接口 | 描述 |
接口类型 | 2*SATA Port； 1*MINI PCIE |
插针定义 | |
注意事项 |
COM | 描述 |
COM功能 | 2个串口 |
COM位置 | 1个板载插针 |
前置COM | 前置定义（标准RS232）: 全信号RS232 2*5 PIN 定义： 1. DCD 2. RXD 3. TXD 4. DTR 5. GND 6. DSR 7. RTS 8. CTS 9. RI 10. NC(CUT) |
供电类型及模式 | 无供电 |
插针及接口类型 | 2*5pin |
注意事项 |
其它板载插针 | 描述 | ||||||||
Front panel | 定义 | Pin Define: 1. HDD LED+(HD Active LED) 2. PWRLED+ 3. HDD LED- (HD Active LED)H 4. GND 5. GND 6. P_SWIN 7. RESET_GND (Reset Button Signal) 8. GND 9. GND HDD Active LED: 1,3 Power Button: 6,8 Power LED: 2,4 Reset Button: 5,7 | |||||||
插针类型 | 2.54mm /2*5Pin插针 | ||||||||
Clear CMOS | 定义 | Clear-CMOS跳线及定义:
| |||||||
注意事项 | |||||||||
CPUFAN | 数量 | 1 | |||||||
注意事项 | |||||||||
| 产品型号 | B75 VER：1.1 |
| 芯片组 | 采用Intel® B75高速芯片组 |
| 中央处理器 | 支持 LGA1155 Intel Core™ i7/i5/i3 Sandy Bridge处理器 |
| 内 存 | 2* 双通道SO DDRⅢ插槽 支持1333/1066 内存,最大支持16GB |
| 显示功能 | 集成Intel HD显示控制器,支持VGA显示输出 |
| 扩展插槽 | 1* PCIE 4x 的金手指，支持PCIE V1.0传输规范 |
| 1* Mini-PCIE插槽 支持WIFI | |
| 存储功能 | 1* SATAⅢ 6Gb/s 硬盘接口 |
| 2* SATAⅡ 3Gb/s 硬盘接口 | |
| 1* CF卡插槽 | |
| 1* MiniSATA插槽（支持SSD硬盘） | |
| 网络功能 | 集成6个Intel 82574L千兆网卡芯片 |
| 支持网络唤醒、PXE功能，其中LAN1-LAN4可支持BYPASS功能 | |
| 背板I/O接口 | 1* COM（RJ-45接口） |
| 2* USB 2.0 接口 | |
| 6* RJ-45 网络接口 | |
| 1* POWER（电源开关） | |
| 1* LED1（POWERLED/HDDLED） | |
| 内置I/O接口 | 1* CPUFAN和2*SYSFAN接口(1*4pin) |
| 1* ps/2键盘鼠标接口 | |
| 1* JVGA接口(2*5pin) | |
| 1* FP1（2*5pin前面板功能按钮和指示灯接口） | |
| 1* RS232 连接器 | |
| 4* USB 2.0接口 | |
| 1* LAN_LED接口 2*13pin | |
| 1* GPIO接口（2*5）支持4路GPIO功能 | |
| BIOS | 32MB SMT Flash ROM |
| 看门狗 | 芯片内部集成：256级，0~255秒看门狗功能 |
| 电源类型 | ATX 20pin专用电源 |
| 工作温度 | -10℃～60℃ |
| 工作湿度 | 0-95%相对湿度,无冷凝 |
| 尺 寸 | 220mm x 220mm |
