标题: 老黄彻底崩溃了！显卡用上四个8针供电接口 [打印本页]

作者: cool_exorcist 时间: 2014-5-4 22:31
标题: 老黄彻底崩溃了！显卡用上四个8针供电接口
2014-05-04 21:19:35 作者：上方文Q 编辑：上方文Q 人气： 6470 次评论(37)[url=]

[/url]
[url=]

[/url] [url=]

[/url]

让小伙伴们也看看：

[url=]3[/url]

高端尤其是显卡功耗越来越高，PCI-E插槽供电能力又是固定的75W，于是乎PCI-E辅助供电接口就开始不断加码，华硕的“火星卡”、“战神卡”上就用过三个八针的。

现在，更加登峰造极的来了！迪兰正在打造属于自己的非公版R9 295X2 Devil13，但不像公版那样使用高效水冷，而是继续采用传统风冷。

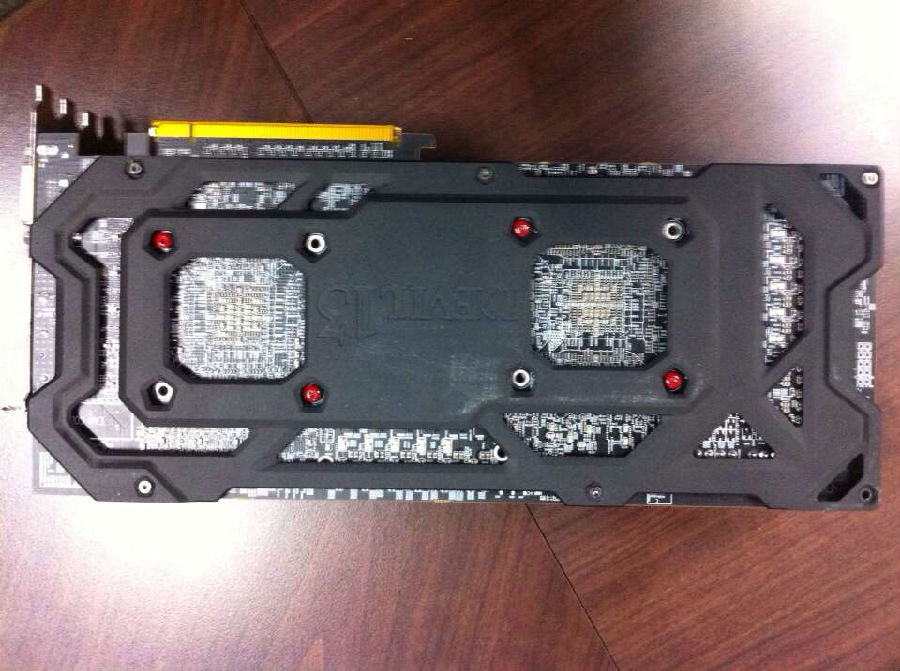

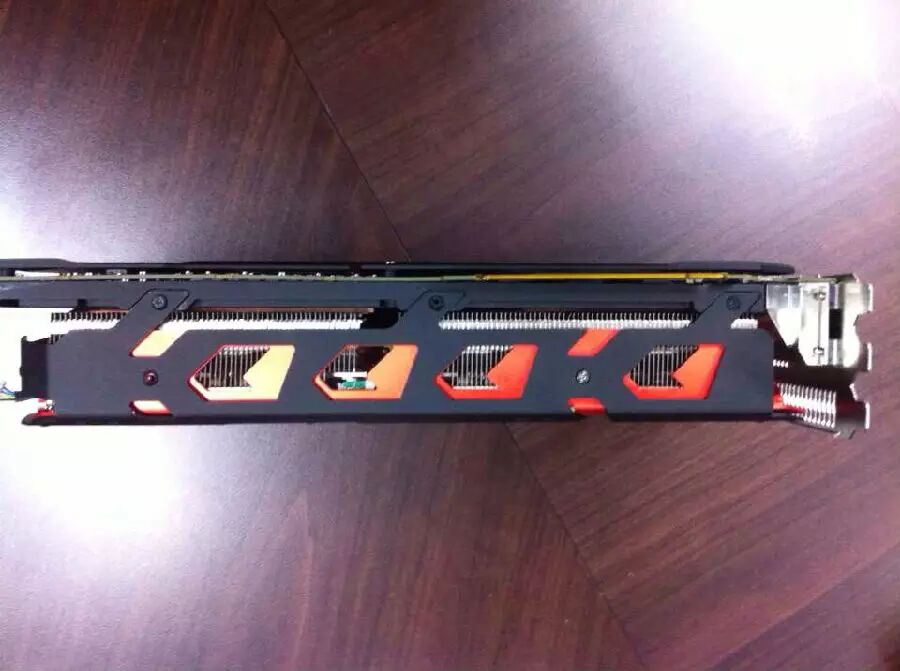

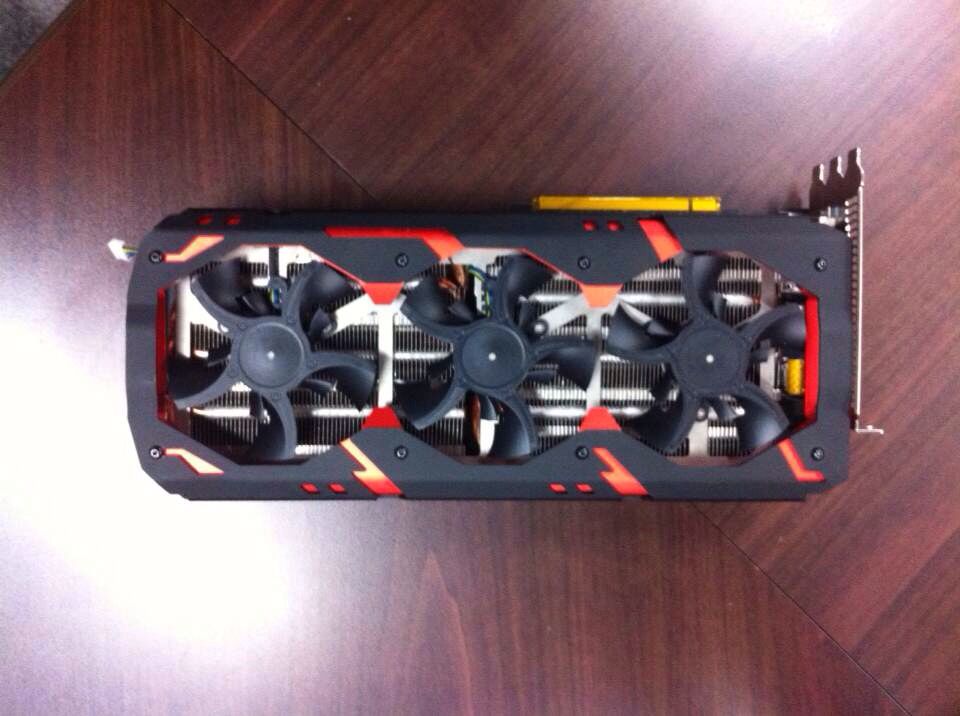

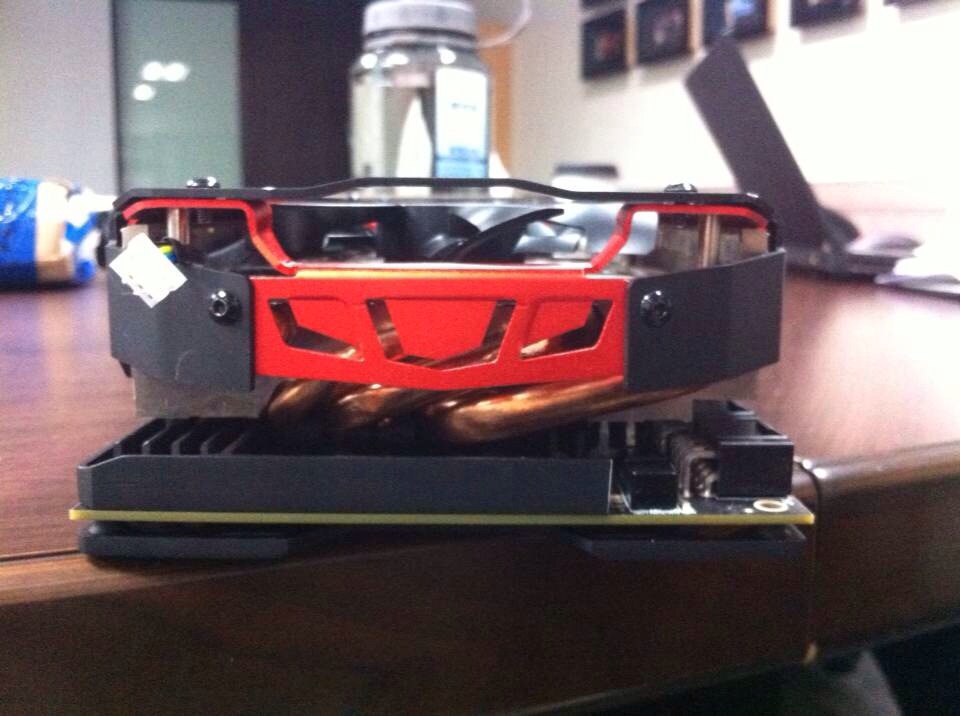

隔壁玩家论坛的“天际星辰”今天曝光了该卡的一批实物照片，可以看到庞大的三插槽体积、三个等大小风扇(100毫米?)、辅助背板等等。

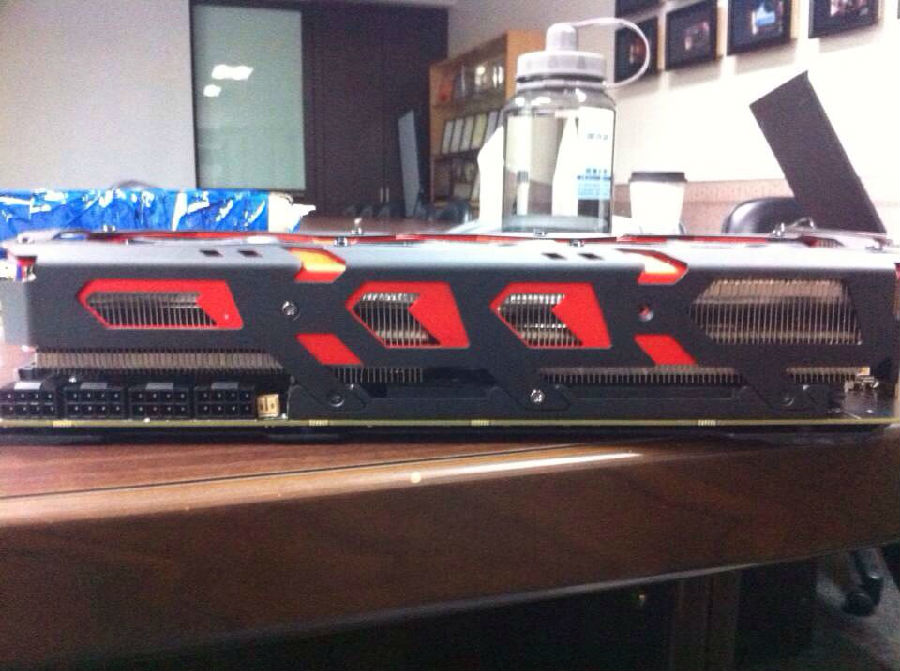

而最令人震惊的是辅助供电接口：一字排开的四个八针！历史再次被改写了！

当然，这主要得“感谢”R9 295X2 500W的超高功耗。AMD公版卡使用了特殊设计的供电接口，可以接受更强供电能力，因此只用了两个八针，而迪兰应该是为了照顾更多主板、电源的兼容性，使用的还是标准接口。

但即便这样，每个八针接口的最大供电能力已有150W，算下来三个就足够了，而四个再加PCI-E插槽的理论供电能力可达675W，这显然是为进一步大幅度超频做准备。

太过分了！

作者: xiaxin222a 时间: 2014-5-4 22:37

迪兰做死

作者: big-bang 时间: 2014-5-4 22:56
4个8PIN才是正路的设计,这样一般大功电源都能正常使用,而不像"公版"那样强行使用双8PIN,没特别设计的电源线超出近1倍负荷输出这么"危险",迪兰这次设计是考虑到这点了

作者: 路西法大大 时间: 2014-5-4 23:41
本帖最后由路西法大大于 2014-5-4 23:41 编辑

四8pin也没用啦,这功耗谁还敢在风冷条件下超频哪....机箱风道承受得住这发热量么?

作者: loverlong 时间: 2014-5-5 09:45
按照某人的话讲，AMD就是做的出来，核弹狂魔做不出来。

作者: aivv 时间: 2014-5-5 10:07
想知道这个是几层PCB的设计。。。买块显卡直接送个1000W电源是不。。。

作者: iamw2d 时间: 2014-5-5 10:32

big-bang 发表于 2014-5-4 22:56
4个8PIN才是正路的设计,这样一般大功电源都能正常使用,而不像"公版"那样强行使用双8PIN,没特别设计的电源线 ...

你这个担心的真心多余 8pin的线材和端口最高规格是36A 432W
普通标准也是24A 288W
什么150w那个只是pcie的规范而已

作者: big-bang 时间: 2014-5-5 11:02
本帖最后由 big-bang 于 2014-5-5 11:09 编辑

iamw2d 发表于 2014-5-5 10:32
你这个担心的真心多余 8pin的线材和端口最高规格是36A 432W
普通标准也是24A 288W
什么150w那个只是pc ...

不是干这行的,顺便找个数据来说说没问题,但担心的真心多余这句,你就真的是多余了
不管是UL标准还是PCI-E规范,18AWG的最大电流是10A,而这个电流下,芯线的温度会十分高,UL是由PVC材质来决定,一般耐受温度高,防火的PVC是最大80℃,一般的PVC是60℃,而最大电流不超过5A,即便是最顶级的电源其供电线也很少采用耐受温度高,防火的PVC,一般都是普通的55/45P的普通PVC,顶多采用防火材质,超过5A的供电情况下,一般室温状态芯线会明显发热,如果是机箱内不通风位置,超过60℃是很容易的事,规范明确规定8PIN最大输出150W是有原因的,它是综合各种条件下得出的结论,150W平均下来+12负载的是4.2A左右,已经接近安全状态的最大值,安全状态是不超过温室15度为宜
PS:信不信随便你了,反正很多人都不知道的,既然这样,强调起来似乎也没什么用

作者: DonaldGoD 时间: 2014-5-5 11:59
HCP1200接起来毫无压力，2条原生PCIE线就搞定了。可是这显卡实在是买不起。。。

作者: dl345 时间: 2014-5-5 12:07
4个8pin。。。。我喜欢

另外8L big-bang说的对的，先受不了的不是铜线而是包皮，所以才会有150w限定。如果电源厂商解决了这个问题的话，自然可以按着18awg 10A，16awg13A来做。

作者: iamw2d 时间: 2014-5-5 13:50

big-bang 发表于 2014-5-5 11:02
不是干这行的,顺便找个数据来说说没问题,但担心的真心多余这句,你就真的是多余了
不管是UL标准还是PCI ...

得了吧 295x2 少说得配个1000w的电源吧
1000w电源你看看有几个还在用18awg的？
大都是16awg了
而且就算是18awg 市面上大都也是以80度的pvc为主
60的度的我还真没见过

作者: iamw2d 时间: 2014-5-5 15:19
本帖最后由 iamw2d 于 2014-5-5 15:22 编辑

iamw2d 发表于 2014-5-5 13:50
得了吧 295x2 少说得配个1000w的电源吧
1000w电源你看看有几个还在用18awg的？
大都是16awg了

@big-bang 那你来给我讲讲呗我真不知道你那耐热60度的主流pvc 18awg是哪来的我也从来没见过
行个好给我开开眼总可以吧

作者: iamw2d 时间: 2014-5-5 15:53
@big-bang 哎哟哟口气好大啊

这会儿又行业规则了
要找资料么 ul那一套谁不知道喃 ul1007 最低耐温多少度 60？
pvc的18awg最高耐温多少度？传说中防火pvc才能达到的80？
我只是上班上的无聊而已

作者: slr 时间: 2014-5-5 16:21
不配4个8P+标配水冷也叫核弹？差评

作者: 阿祥 时间: 2014-5-6 11:01
逆天了。。。啊

作者: dengyixiong 时间: 2014-5-6 11:05

loverlong 发表于 2014-5-5 09:45
按照某人的话讲，AMD就是做的出来，核弹狂魔做不出来。[cool>

我就看到是你说了

作者: juyao 时间: 2014-5-6 11:13
先看看AVSS AVX这些低压电线的标准吧 = =

作者: king198909 时间: 2014-5-6 13:25
我觉得这样设计不错，就当是两块290X CF的接口吧。

作者: 7800gt 时间: 2014-5-6 18:56
会不会进化到8个8针叫供电3D堆叠呢

作者: eraser666 时间: 2014-5-7 20:19
我反正看到很多供电线胶皮燃烧的案例了，自己也遇到过。

自求多福。

作者: xboxzx 时间: 2014-5-7 21:25

eraser666 发表于 2014-5-7 20:19
我反正看到很多供电线胶皮燃烧的案例了，自己也遇到过。

自求多福。

反正295X2双8就是按摩店死要面子活受罪

作者: xxxyyy1 时间: 2014-5-17 20:04
4卡sli要多少条电源线，乱的一b阿

作者: 蒙大拿 时间: 2014-5-23 04:25
本帖最后由蒙大拿于 2014-5-23 04:27 编辑

虽然完全不明白你们在讲什么，但是看起来很厉害的样子。。。

我以为导线应该用超导体来做，这样没有电阻也就不会发热了，只不过超导体需要极低的温度，常温下是不行的，因为常温下分子的震动会导致范德华力场作功，而电子层的迁越又会释放出光子，最终会引起能量失衡，而多余的能量会根据质能转换原理化为物质，最后的结果就是导线越来越粗，最后终于撑破PVC包皮而导致短路。。。

:lol:
