随着Conroe发布日的临近，关于老主板能否支持Conroe的讨论话题也是越来越多。就目前的情况来看，实际上很多芯片组都可以支持Conroe，上到975X，下到865。问题的焦点实际上集中在主板供电模块部分。由于处理器电压的变化，Conroe主板必须搭配全新的电压调整模块——VRM 11，那么之前的老主板难道就要被无情的淘汰了？当然不是。
6 o( S0 s7 Z' ^( x7 z7 w+ J0 l! j
7 ]7 o. a1 n1 w
7 f* a1 C7 h1 b6 D5 l8 u# t
由于本次的改造方案涉及到主板的硬件改造，具备一定的风险性，因此，对于动手能力较弱的朋友，可以请专业的电子维修人员进行操作。好吧，闲话少说，我们立刻进入正题。在实施主板改造前，我们需要准备一些小“元件”。
" I, U- ^& B2 Q. ], l; n+ A
D7 A! u/ p/ h$ c. t

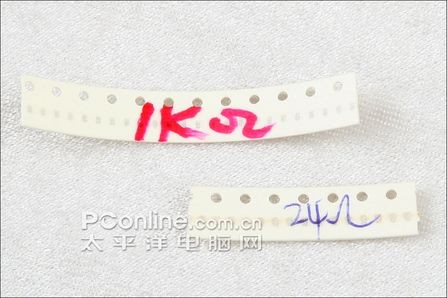

到附近的电子专营店购买下面两种贴片电阻，分别是SMD 0402 阻值1千 欧姆、SMD 0402 阻值 24.9 欧姆。（如果找不到合适的阻值，可以用相近的阻值代替，范围在1％以内）它们的价格相当便宜，全部原材料的花费仅需1元。（注意：改造前请先将主板的BIOS更新到0618（2006年2月）或以上版本，推荐采用0807或0908的版本。）
' u3 q: ~/ T% E* ~; y! V/ T% R
) g" h' U4 A; R5 H
7 l/ Y# l, x9 x; ?' W: A
1 ]8 J, U: l% l0 ?/ K8 n5 W# ? I; J
) |3 w P3 [* | T0 x+ J
2 o) b8 l7 s4 x# m) }/ i
从上述的特写我们可以看到，“0402”的贴片电阻是相当微小（英制尺寸），换算成公制，其大小只有 1毫米 x 0.5毫米。。所有大家要谨慎操作。
" X$ _# g) o& N; z$ n, b- a
: G I+ S9 j5 V0 z* b6 B% u
改造开始，贴片电阻硬改i975XBX。
- y B5 ]8 Y: E& v1 V+ p6 Z( {
2 \+ N% L1 e, ? C* ]* b8 t+ F
详细的改造方法如下：
, Y6 A, w$ \, Y4 a' J
' P& ^* t8 G) R( |7 Y# d |
1.使用SMD 0402 1千 欧姆的电阻焊接下图1～3红色圈中的主板空焊位置。
0 _" Q: i9 U1 Z1 p. _
7 v; k! a. v7 a; f8 y9 }2 G
2.使用SMD 0402 24.9 欧姆的电阻焊接下图第四个红色圈中主板空焊位置。
( U* E# _3 Q5 Z( u& l/ a: a
8 F& w, |8 `+ |
, v$ P$ Q* P% A6 M5 H. G6 _
( I# f P$ o5 ]! t& h: v0 q8 b
3.直接短接下图红色圈中的空焊位置。
5 z/ i' Y2 m; L
+ \: [; Y. D7 A4 @* T! a1 ]
$ ]$ h; ^$ J# J

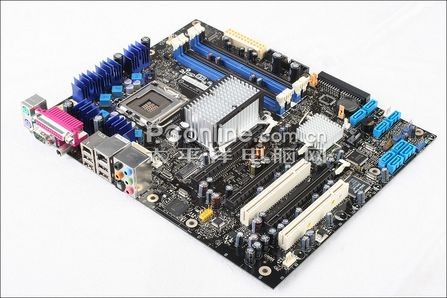

4.将主板的Debug跳线调整到2～3针脚，以便打开BIOS中的被屏蔽的超频选项，同时方便使用ClockGen来实现软件超频。要注意的是，版本为“-302”的D975XBX主板，这个跳线是空焊的，可以采取直接短接的方式来实现
* B+ t. |* w9 X, _5 O
4 L5 w2 c/ ]. D. `- p
% v/ m: L, l# x- G4 c8 {/ e! O
大功告成，修改后的主板效果。
1 O+ e) \# g2 q
S, W2 ~3 ~( Q9 x
呵呵，手工还不错吧，完全看不出主板有被修改过的痕迹哦。当然啦，如果被看出来的话，主板的质保就没有了，大家还是要三思而后行。
& O: }# O7 ~9 L2 p% N, P
2 }0 e# Q9 ^) q! f+ \ o. r
我们立刻为其装备了一颗Conroe E6400，因为在没有修改以前，你是无法让它在这款主板上成功启动的。
6 `; [$ @. ?7 {) B, F
1 y: r0 P" u s$ X2 v3 A
成功启动。旧版D975XBX成功点亮Conroe E6400。
9 y; b- \4 O P
! r1 J9 G/ ?8 E$ X [* I$ G2 C
好，开机。经过短暂的系统自检，Conroe E6400被成功的点亮。我们立刻进入主板BIOS，Intel原装975XBX已经成功的识别这块处理器的核心频率。当然，至于处理器的名称上，还是识别为Pentium D处理器。
. r: N0 }# A* u8 k2 M
' q- g; L) o9 i" N. @
6 E7 x0 c, g d0 m2 C( B: E
) `; Y5 N0 N. U, z
CPU的相关特性也被一一识别，例如EIST以及VT虚拟技术
- S7 E8 }+ G' ?8 w9 _' s
M' L, _0 a7 v3 m
