标题: 看看这款599元的集成主板如何！ [打印本页]

作者: rayhu 时间: 2006-12-13 16:45
标题: 看看这款599元的集成主板如何！

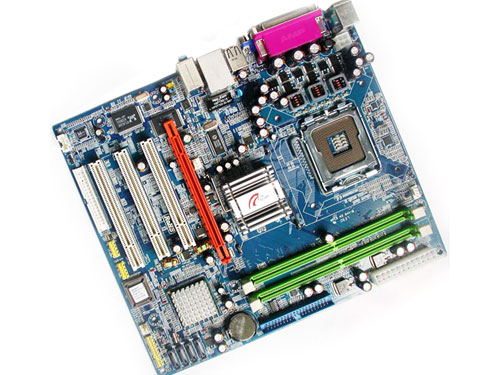

看看盈通的这款集成显卡的主板如何，价格是599元。

[ 本帖最后由 rayhu 于 2006-12-14 10:31 编辑 ]

作者: rayhu 时间: 2006-12-13 17:10
它的三大技术特色：

一、安全：尚方盾（Safest）：

主板的安全是计算机系统正常运转的基本条件，安全得不到保障，一切都没意义。在功耗暴涨的今天，包括一些大厂在内的主板厂商过度追求主板成本，却忽视了安全问题，这也直接导致了主板出现各种爆电容、烧电感的严重事件。所以用户在追求主板系统速度更快、功能更全的同时，也要注重主板是否有强大的安全保障。

1，可恢复保险装置

热插拔的USB外接设备带来的瞬间电流高峰甚至会造成主板的烧毁，所以盈通在C945战神版上使用了P260可恢复保险丝，最多可支持5个USB设备同时使用（USB口的最大供应电流为500毫安，普通的P110只可支持2个USB设备）。传统保险丝作为过流保护，仅能保护一次，烧断了就需更换。而盈通采用新型过流保护元件制成的可恢复保险丝具有过流保护，自动复原双重功能。

2，CPU智能温控系统

C945战神版的CPU散热风扇接口采用了集成智能温控系统的4Pin接口，当设备监测到CPU的温度达到临界值的时候，自动调节散热器的转速，以增加散热器的散热效果和降低风扇的噪音。既保证了系统在较恶劣的环境或者在超频的时候能稳定的运行，同时也让系统空闲时可以自动降低风扇的转数也杜绝噪音的产生。而不具备此技术的产品则会让CPU散热风扇一直处于高速运转状态，造成噪音并缩短了风扇的使用寿命。

3，PCB耐高温标准

在盈通C945战神版的背面可以清晰的看到标着一个“94V-0”的字样，这说明这款主板的PCB采用了最新的阻燃材料，是符合美国UL 94V-0塑料材料防火标准的最高级别产品，安全性非常高！94V-0标准要求产品在持续两次明火燃烧10秒钟，其火焰在30秒钟后自动熄灭，并且不能有燃烧物掉落，目前很多主板产品还无法达到这种标准。采用94V-0的PCB工业标准明显的提高了产品的着火点，即使在高温下PCB也不容易发生变形、变软甚至着火的现象。

4，125℃耐高温电容

盈通C945战神版主板上大量采用了Evercon的125℃电解电容，电容耐温值达到了惊人的125℃，而普通的电容一般耐温值仅为85℃和105℃。电容的寿命跟电容的耐温值和工作温度有很大的关系，电解电容的寿命计算公式为：L2=L1×2^[（t1-t2）/10]，其中t1代表该电解电容的最高耐温值，t2代表实际的工作温度，L1=1000小时。也就是说，根据计算公式和实验证明，电容的最高耐温值每升高10℃，电容的寿命就会提升1倍！

假设一颗最高耐温值为105℃的电解电容在75℃下工作，那么通过计算公式我们可以看出它的寿命为：L2=1000×2^[（105-75）/10]=8000小时，也就是333天，还不到一年！而在同等的工作温度下，盈通945战神版上采用的125℃电容的寿命达到了32000小时，合1333天的连续工作寿命，是105℃电容寿命的整整4倍！高耐温值的电容明显有着更长的寿命，能增强显卡的稳定性，但其价格比普通电容昂贵得多，因此很少厂商采用。

[ 本帖最后由 rayhu 于 2006-12-14 09:54 编辑 ]

作者: lingbol 时间: 2006-12-13 17:16
哈哈哈哈哈哈

:wub:

作者: super_no_air 时间: 2006-12-13 17:36
提示: 作者被禁止或删除内容自动屏蔽

作者: stevecsd 时间: 2006-12-13 18:54
提示: 作者被禁止或删除内容自动屏蔽

作者: Illuminati 时间: 2006-12-13 19:34

这一张图就把这板打入地狱

竟然用插针接口的 LGA-775 插座，电气性能滥到极点，又便宜

现在还真找不到几个板用这样的配件:blink:

作者: InuYasha 时间: 2006-12-13 21:18
楼主不是俺们驱家的Admin吗？

作者: stefxia 时间: 2006-12-14 00:53
提示: 作者被禁止或删除内容自动屏蔽

作者: csjingle 时间: 2006-12-14 09:32

原帖由 Illuminati 于 2006-12-13 19:34 发表

这一张图就把这板打入地狱

竟然用插针接口的 LGA-775 插座，电气性能滥到极点，又便宜

现在还真找不到几个板用这样的配件:blink:

目前采用DIP方式的很常见，在775推出的早期大家使用SMT的Scoket的确是较多，东西是越做越成熟的。

作者: csjingle 时间: 2006-12-14 09:35

原帖由 stefxia 于 2006-12-14 00:53 发表
为啥要放个广告在这里？远观即知垃圾，对于没有工厂的主板厂商完全无视，连修都成问题，已经超越垃圾的极限了

有没有工厂并不重要，关键是对方案的研发与管理控制能力，很多知名品牌都是没有工厂的。大家还是应该善待我们国内的品牌，给予他们成长的良好环境。

作者: rayhu 时间: 2006-12-14 09:35
二、供电：原子能（A Power）

供电技术是主板上相当关键的一环，我们知道，一个好的电源模组不仅是主板乃至整个系统长时间稳定运行的标准，而且也为日后系统升级、超频创造了必备条件。

1，CPU独立供电系统——全封闭式电感+固态电容

　　
CPU供电方面采用了主流的三相供电设计，全封闭式电感及固态电容相结合的电路设计打造出了一个超强的CPU供电系统，为Conroe平台搭建出一个稳定的CPU电压和长久的寿命。全封闭式电感可以大大降低了电感的电磁辐射，不会给周围的电子元器件造成干扰。而一些半封闭或者完全裸露的电感则会出现电磁辐射和电子干扰信号的现象发生。同时固态电容的采用更是增加了产品的使用寿命和能源输出的稳定，因为固态电容相比较电解电容而言有着不爆浆、长寿命、更稳定的特性。

2，内存独立供电系统——两组开关电路

内存供电模块盈通采用了更为稳健的两组开关式MOSFET供电设计，由两组MOSFET、电源稳压控制芯片、数颗低频滤波电容和扼流线圈组成了完整、齐全的供电电路，虽然成本提高了不少，但是大大的增加了产品使用的稳定性，充分保证了内存发挥，为CPU超频解决了又一大忧患。

3，PCI-E独立供电系统——两组开关电路

C945战神版的PCI Express16X插槽方面也是采用了独立的两组开关电路设计，即使是使用电流需求较高的高端显卡也能满足其电量的需求，为显卡的稳定运行提供了最佳保障。

4，双组12V电压供电

主电源接口采用24Pin，12V电源接口采用8Pin双组接口，大大增加了产品上的供电需求。特别是CPU部分在支持双核等高电量需求的设备中更能体现出双组12V接口的优势，因为细微的电压起伏都有可能造成CPU的罢工。

作者: rayhu 时间: 2006-12-14 09:40
三、易用：自由行（Do It Easy）

在产品同质化严重的今天，用户已经不再仅仅满足于产品的原始功能，反而产品的品质和一些特色的功能倒成了用户关注的焦点。DIY玩家在追求稳定性的同时，对主板的设计是否人性化，是否简单易用也更为重视。一款好主板上的特色功能给用户带来的是电脑整体价值和综合应用的扩展。

1，安装自由行

我们在安装机器的时候，电脑上的USB线和音频线等的连接经常让很多用户挠破头，当然，如果参照主板说明书不需花太多时间就可以搞定。但是如果说明书不见了而机器更换了主板，或者在检修过程中需要取出主板，这时你该如何正确连接这些连接呢？恐怕很多人都将一筹莫展了吧！别急，盈通在C945战神版主板的背面印制了一个明确标识出主板各种针脚定义的图表，使用户能够不通过说明书就可以玩转产品，即使客户在使用一段时间之后因为说明书的丢失也无需担心。虽然是个很小的细节，但这个设计让盈通的人性化一面展露无遗！。

2，DIY自由行

C945战神版在主板上板载了Power和HDD指示灯，让用户无需通过工程师的监测也能发现系统的问题所在。同时还有Switch和RESET小按钮，这也方便用户在拆卸主板后，在单机裸露的情况下无需细心的在主板上寻找针脚和不用连接前置面板线，即可实现开关和重启功能，大大的方便了喜欢经常拆卸自己主板的DIY用户！

3，网络自由行

高集成化的芯片组最让人担心就是提高发热量带来的网络不稳定，因为目前大多数主板采用的集成网卡，只带解码功能，而信号处理模块则交给了南桥芯片组，例如RTL8201L，我们称它为软网卡。为了杜绝不正常的信号掉线，C945战神版选用了硬网卡RTL8100C和集成网路滤波器，该芯片远离发热量巨大的芯片组，带有自己独立的信号处理、供电、滤波模块，它就像一块完全独立的PCI网卡，彻底根除网络掉线问题，为用户拥有高速稳定的网络环境提供了保证。

[ 本帖最后由 rayhu 于 2006-12-14 09:52 编辑 ]

作者: csjingle 时间: 2006-12-14 09:40
呵呵，Rayhu还没写完啊！！

作者: SJ87 时间: 2006-12-14 09:43
提示: 作者被禁止或删除内容自动屏蔽

作者: sharptime 时间: 2006-12-14 09:44
基本上算对得起这个价钱了（5XX）

那些设计好像不是独创吧

作者: nforceii 时间: 2006-12-14 09:51
我在用YT的当时399的NF2.....
:(....无钱~~~~~~~
不过硬盘比较多73*2+160, 挺稳定的.
开BT,电驴都很少蓝屏~
w00t)

作者: rayhu 时间: 2006-12-14 09:55
搞定了！谢谢大家了！大家发表发表意见，看看这款主板值不值得买

作者: csjingle 时间: 2006-12-14 09:57
不能算是特色技术，但可以算是技术特色，呵呵。
这些技术多多少少可以现其它主机板上看到，但是一次能看到这么确实还是不容易。
599的价格基本上也能算是Intel平台中比较有性价比的了。当然，如果能卖到499那开心的就更多了。

作者: sharptime 时间: 2006-12-14 10:20
楼上说的对，这板子看干吗用了

用来给MM装机比较合适

作者: csjingle 时间: 2006-12-14 10:43

原帖由 nforceii 于 2006-12-14 09:51 发表
我在用YT的当时399的NF2.....
:(....无钱~~~~~~~
不过硬盘比较多73*2+160, 挺稳定的.
开BT,电驴都很少蓝屏~
w00t)

那一批板子好像是和QDI谈的合作，由QDI代工的经典啊。:p

作者: rayhu 时间: 2006-12-14 10:48
标题: 回复 #20 csjingle 的帖子
呵呵，945现在市面上还没有499这么低价的吧

作者: rayhu 时间: 2006-12-14 10:59
标题: 回复 #21 sharptime 的帖子
嗯，对于家用和办公用的完全足够了，比较注重性价比的用户应该会对它比较有兴趣

作者: flyinshell 时间: 2006-12-14 11:14
这么看来是跟超频绝缘了，那何必放在pci这里来显呢，:lol:
还不如多关注一下昂达965pt，好像还能超一下下的，价格也才799呵呵

作者: rayhu 时间: 2006-12-14 17:19
标题: 回复 #25 flyinshell 的帖子
799……那就是比这款贵了三分之一了……

作者: gaot 时间: 2006-12-14 17:26
pcie怎么变这样子了:wacko:

作者: rayhu 时间: 2006-12-18 15:41
http://www.pconline.com.cn/diy/main/product/0612/925949.html
太平洋的报道

作者: csjingle 时间: 2006-12-18 15:43
Intel的板子更多的还是注重在稳定，所以更多的一般家用和商用都会首选Intel的平台。至于超频这些，是更多个性化的表现，就会有各自的见解了。

作者: bzy1658 时间: 2006-12-18 15:58
提示: 作者被禁止或删除内容自动屏蔽

作者: alizzz 时间: 2006-12-18 16:17
确实是还不错的！！

作者: 徐哈 时间: 2006-12-18 16:27
不错啊。。。。。。。。。。。。。。。。。。。。。。。

是什么集成显卡那

作者: rayhu 时间: 2006-12-18 16:47
标题: 回复 #32 徐哈的帖子
是GMA950，支持DX9，普通用户够用了应该

作者: 武内空 时间: 2006-12-18 16:57
用QCH都不用他~~~~~~~~~

作者: skywalker_hao 时间: 2006-12-18 17:02
最基础的东西拿来当优势吹w00t)
搞笑死了

作者: bblovemm 时间: 2006-12-18 17:17
黄绿搭配，看着不累，算是对的起这个价钱了吧。

作者: rayhu 时间: 2006-12-18 17:20

原帖由 skywalker_hao 于 2006-12-18 17:02 发表
最基础的东西拿来当优势吹w00t)
搞笑死了

呵呵，麻烦你找一块也是599元的主板，都有上面这些“最基础的东西“的，谢谢了！

作者: 维他豆 时间: 2006-12-18 17:23
感觉像广告贴...B4一下

作者: wjp32GTX 时间: 2006-12-18 17:51
得了吧~这么垃圾的板子也配上论坛里吹呼~499比这强的扳子都一抓一大把的~

奉劝楼主！枪手不是这么当地！！

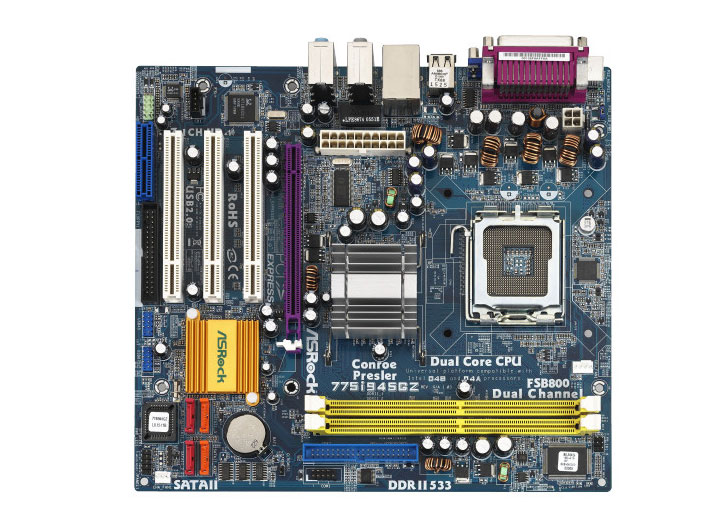

随便拿一个集成板说说~

这个490

这个550~

这个550

这个590

590

[ 本帖最后由 wjp32GTX 于 2006-12-18 18:02 编辑 ]

作者: wjp32GTS 时间: 2006-12-18 20:13
哇,冠盟的板子,进来拜一个:p

作者: rayhu 时间: 2006-12-19 16:11
标题: 回复 #39 wjp32GTX 的帖子
请这个非枪手的给我们大家介绍一下这些板子各有什么优点吧，谢谢

作者: csjingle 时间: 2006-12-20 11:56
GEmen这些价格倒是差不多，就是不知道内函是不是一样。

其实楼主发的这些个技术是不怎么样，很早就有人用了的。

不过话说回来，正回为很早就在用，到现在很多家为了降成本，把这些或多或少的省掉了。

举个例子，背板一般有4个USB接口，按USB的供电能力来看，4个接口最小都要能提供2000MA的电流，所以在USB口部分的可恢复保险丝是不能使用常规仅能支持1000MA的110,这样是无法支持到4个USB设备的供电。

在楼主发的这个板子上，目前看到的是使用了一颗P260（206）的保险丝，可以提供2000MA的电流，这样才能达到既保证正常的使用，又不会出现安全性的问题。

在华硕等主机板上，他们更多的是使用二颗110的保险丝来保护4个USB。

还有大家要看一下，PS/2的部分也需要一颗110,前置USB的部分需要一颗P260（206）或两颗110，如果在一张板子上找不到这些，那就是连基本的安全保障都没有，你在用任何的热拔插的时候都要异常的小心。

作者: Travis 时间: 2006-12-23 03:31

原帖由 rayhu 于 2006-12-19 16:11 发表
请这个非枪手的给我们大家介绍一下这些板子各有什么优点吧，谢谢

发那些又没人给钱，干嘛跟你一样出丑w00t)

这块板有浓重的广东小厂风格
表面包装一下谁都会做，不但盈通会这么做，商科那个“梅捷”也玩这套
真要把主板做好不是光靠数线圈数电容数保险丝来的
而且4pin风扇插针，Evercon电容也没啥拿出来卖的吧
599价位的945GZ，

pcinlife竟然挂这种广告，这论坛品味也太差了点，都快赶上电脑报了 (_(

ps: 这块板不是捷波板，整体和细节方面都有很多出入，只是碰巧都用了全黄色接插件而已
不过捷波板也不是什么上档次的板，只能说来头有迹可循而已

作者: csjingle 时间: 2006-12-26 11:04
呵呵。电脑报现在的口碑挺差的啊

作者: hopetoknow 时间: 2006-12-26 11:16
如何？如何！还是如何？

作者: OST_2005 时间: 2006-12-26 11:23
提示: 作者被禁止或删除内容自动屏蔽

作者: ignore 时间: 2006-12-27 11:00
不知道富士康 945GZ7MC-RS2H 这个怎么样，taobao看到最低530，
加上肉老的单核肉650的＝1180估计还是很不错的
945的便宜主板还是很多的唆

作者: kofboy 时间: 2006-12-28 06:20
提示: 作者被禁止或删除内容自动屏蔽

作者: ignore 时间: 2006-12-28 10:38

原帖由 kofboy 于 2006-12-28 06:20 发表
“单核肉650” 是什么？有单和核的扣肉了吗？ :o

肉老不是在卖吗？还有不少也在卖，最低的一个650的钱

作者: kofboy 时间: 2006-12-29 01:52
提示: 作者被禁止或删除内容自动屏蔽

作者: free4ever 时间: 2006-12-30 10:55
提示: 作者被禁止或删除内容自动屏蔽

作者: free4ever 时间: 2006-12-30 11:01
提示: 作者被禁止或删除内容自动屏蔽

作者: 林家小虫 时间: 2007-1-2 14:11
一块百姓板啊～便宜:lol:

作者: xing68 时间: 2007-1-4 09:08
在华擎的主板上USB口就没看过有 Poly-switch的，不过人家的稳定性还是可以的。

作者: csjingle 时间: 2007-1-4 17:31
昨天有朋友去买了一块，500多一点就到手了，现在用得还行。

作者: myomy 时间: 2007-1-4 21:27
标题: 回复 #50 kofboy 的帖子
应该是什么翔升，，，，

作者: markliang 时间: 2007-1-4 22:42
提示: 作者被禁止或删除内容自动屏蔽

作者: 大锤子 时间: 2007-1-4 23:04
:wub: :wub: :wub: :wub:

作者: moksun 时间: 2007-1-5 22:36
LJ + SB + CH

作者: wanjay520 时间: 2007-1-9 13:53
我头痛。。。。。。。。

作者: jjknuuuu 时间: 2007-1-11 23:13
飘过, 很一般一块板子, 价格也不算便宜吧

散热 1+1滚珠风扇, 这种设计最失败, 这种小风扇燥音最大

作者: ken1860 时间: 2007-1-12 19:15
标题: 回复 #39 wjp32GTX 的帖子
郁闷，华擎的班子好垃圾，经常那个出问题，已经遇到好多了，无言

作者: winwhole 时间: 2007-1-12 20:29
提示: 作者被禁止或删除内容自动屏蔽

作者: FENG950 时间: 2007-1-12 20:40
599的价格贵了，我五一一款945G就480买了，四内存槽的，当然供电没这么漂亮，装得CD341，整天开着BT的，后来卖给同学，他也是整天上网不下线的，到现在也一切正常安然无恙。现在这板子还只要430，硬痛这价格也太抢了。

作者: CaptianGhostSSE 时间: 2007-1-12 21:44
:o 好稀疏的线圈，好小好光。第一感觉就这么多。

作者: 剑之风 时间: 2007-1-12 22:13
提示: 作者被禁止或删除内容自动屏蔽

作者: boris_lee 时间: 2007-1-13 13:24
599买这个？
94V-O也是卖点？不通过94V-O的能上市么？w00t)
主板背面印刷说明更搞笑，你在机箱里插线的时候能看到那个位置，只能说明采用了极度劣质的机箱，连主板底板都没有做全:lol: 不如印一张不干胶，可以贴在机箱侧板上

作者: Kim~Forever 时间: 2007-1-13 14:13
我靠，枪贴发到PCI这里来了，不怕被批都要想想被同行看到是多么的笑话吧～:lol:

作者: mima_88 时间: 2007-1-17 14:31
盈通这块板子是 499哦，大哥

作者: zacard 时间: 2007-1-17 16:36
提示: 作者被禁止或删除内容自动屏蔽

作者: 爱好和平 时间: 2007-1-19 09:22
提示: 作者被禁止或删除内容自动屏蔽

作者: cqqjdj 时间: 2007-1-19 10:12
945gz的主板不是有10％超频限制吗？楼上OST_2005兄是怎么超到这么高的？新版bios？

作者: Karevos 时间: 2007-1-20 17:39
真正的好板子是卖技术的，不是卖补品的。

作者: kano 时间: 2007-1-21 11:04
YY呀...................

作者: 大家一起来抗日 时间: 2007-1-23 09:46
学习了，藏龙卧虎

作者: Elensar 时间: 2007-1-23 11:16
提示: 作者被禁止或删除内容自动屏蔽

作者: manager 时间: 2007-1-26 14:02
先问问，盈通给了LZ多钱 :lol: :lol: :lol: :lol: :lol:

作者: kun2046 时间: 2007-1-26 14:50

原帖由 Elensar 于 2007-1-23 11:16 发表

都装进机箱里了还看毛的主板背面啊
这不是脱裤子放屁么w00t) w00t)

我用过的两块ABIT的板子全部是在对应针脚边上就印刷说明的，哪有像这种在背面印刷的，看一次说明还要大拆下机箱吗？楼上的楼上说的对，这就是个折腾人的败笔设计。
判断：是MATX的板子，可怜巴巴的那点空间，没地方印刷了，无奈才弄到背面的吧。
曾经见过块ECS的845 板子，MATX板型，说明与针脚处有5CM远，还有一点就是印刷方向与针脚方向转了90度，还要让人来“猜一猜”到底是哪个方向才对，也不怎么样

作者: wingman+ 时间: 2007-1-26 16:32
提示: 作者被禁止或删除内容自动屏蔽

作者: shike_cuke 时间: 2007-1-28 23:44
:wacko: :wacko: :wacko:

作者: 苏啊 时间: 2007-1-29 09:45
封前留名
:funk: :funk: :funk:

作者: tsaicai 时间: 2007-1-30 09:29
我心寒~~~:wacko:

作者: 让我兴奋 时间: 2007-1-30 09:54
绝对强板.!!!!!!!!!!!!!!!!!!!

作者: sutie 时间: 2007-1-31 22:24
CPU供电一般，PCIE供电垃圾，内存供电还可以

作者: zitar 时间: 2007-2-1 23:35
这个。。。。是垃圾。鉴定完毕。:lol:

作者: 地上的云 时间: 2007-2-8 17:56
这板让我想起翔升,看到翔升我就恨的荒...

作者: 冻冻冰 时间: 2007-2-13 10:28
提示: 作者被禁止或删除内容自动屏蔽

作者: 明镜止水 时间: 2007-2-13 16:17
路过，看看，走人。。。

作者: imlogo 时间: 2007-2-13 16:38
楼猪账号被盗了吧，貌似...:lol:

作者: 93blue 时间: 2007-2-13 21:46
翔升灰常猛啊哈哈w00t) w00t) w00t)

作者: hee_ro 时间: 2007-2-13 23:45
时隔多日又翻出来了嘛哈哈

作者: yxmmxy 时间: 2007-2-17 09:44
难道别的主板是线型模拟电源？？？？？？？

所有主板都是MOSFET管开关数字控制

作者: misty 时间: 2007-2-20 18:21
货比货，气死？？？？

作者: 深呼吸 时间: 2007-2-20 20:43
原来如此!:(
