M.C的交响曲
[打印本页]
作者:
monodrama
时间:
2007-8-11 20:58
标题:
M.C的交响曲
序曲：忍痛割爱，摧残armor

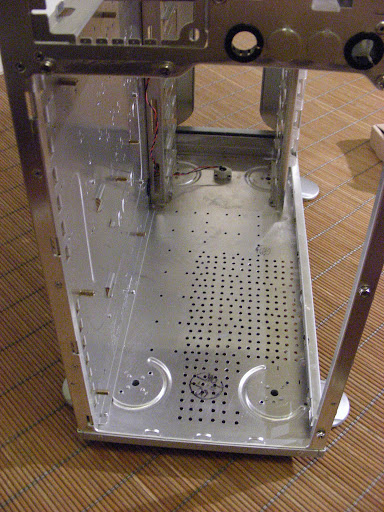

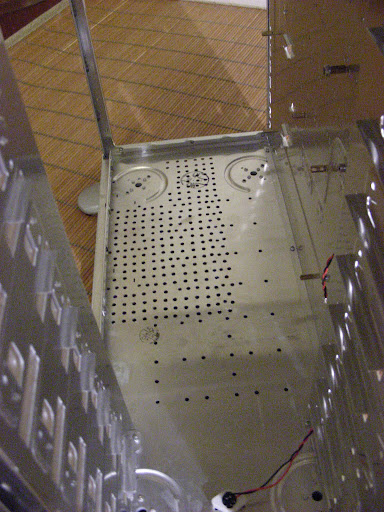

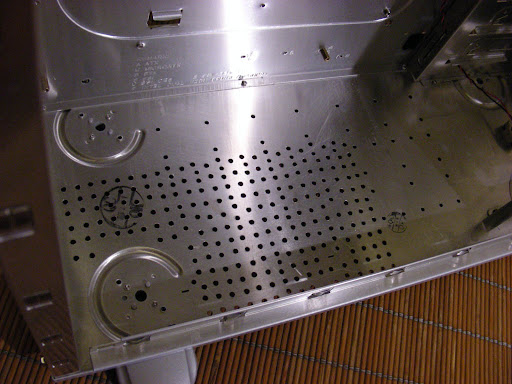

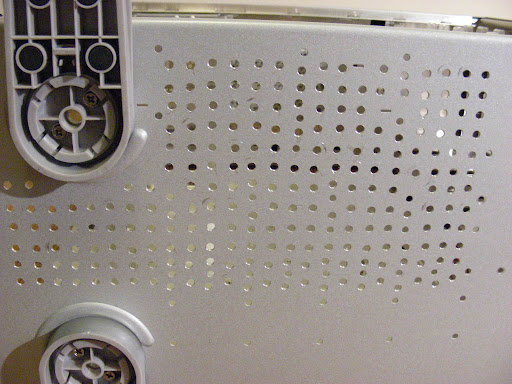

对armor的底版的摧残~~ 打洞~~~
这些洞可是我花了2个晚上，一点点用手枪钻 钻出来的，为此差点牺牲一把手枪钻，不过最好还是断了一个钻头

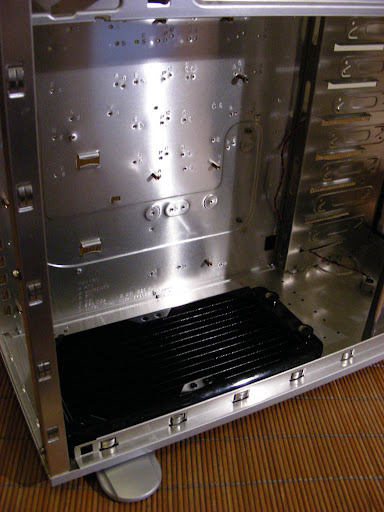

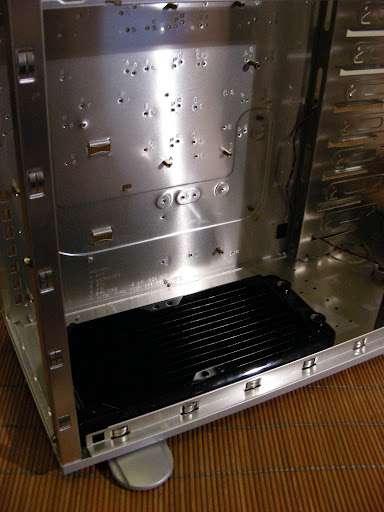

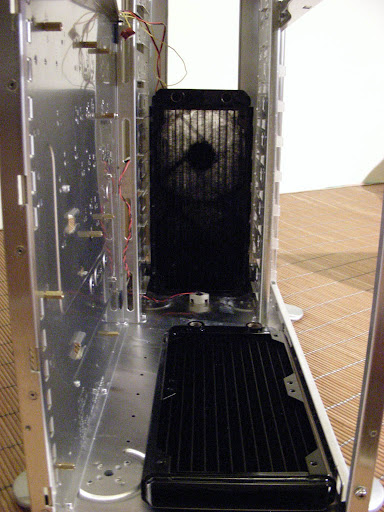

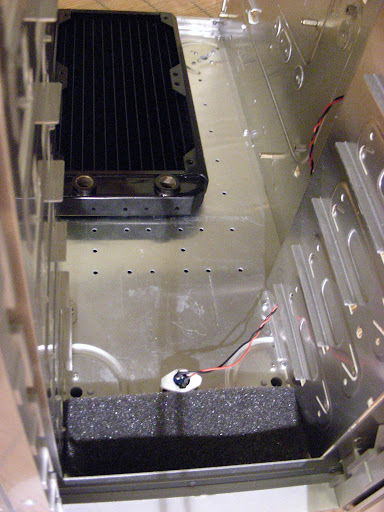

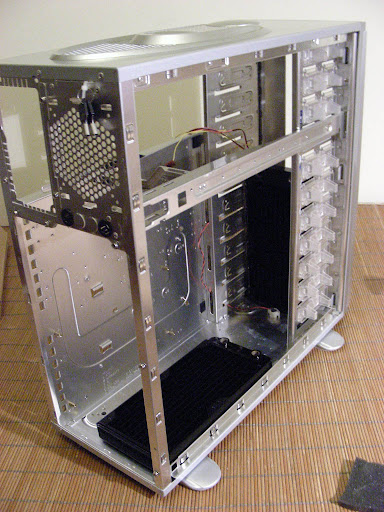

这样就可以在底下放置一个冷排了

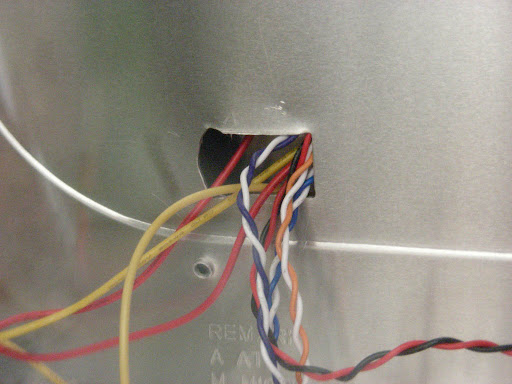

armor被板上没有穿线孔，自己把原来那个挖大点，可以让4pin线顺利穿过
第一幕：心脏
今天终于买到整个主机的心脏-----电源了
主角登场
图片先发到这里，东西现在还在我朋友那里，明天帮我快递过来，大概周四左右到吧~~~
等到手上了，在拍里面的和上机图（现在外面的塑料膜还都没有斯掉呢~~）
第二幕：GT is coming

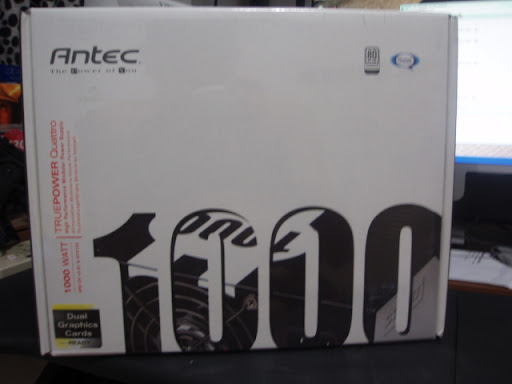

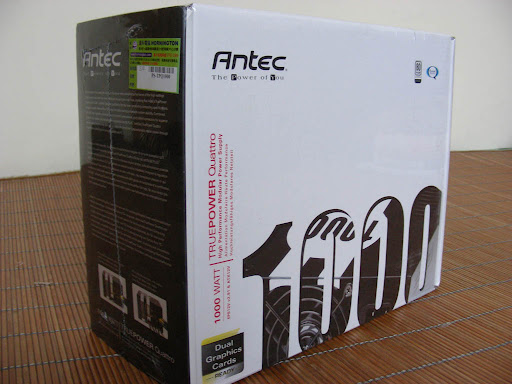

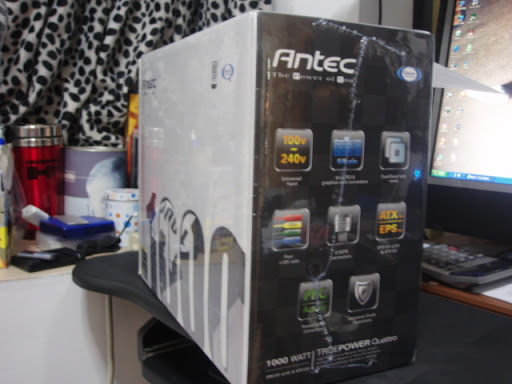

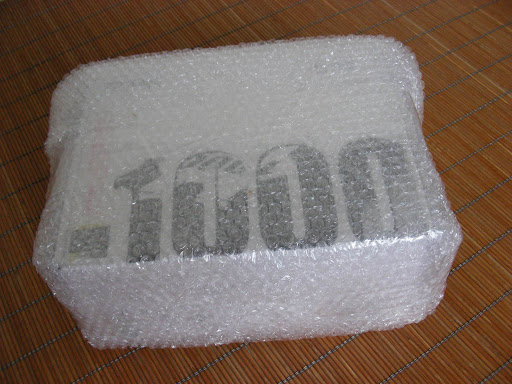

电源经过2天的颠簸 终于到了，还是先回顾一下外包装
脱下保护的外衣

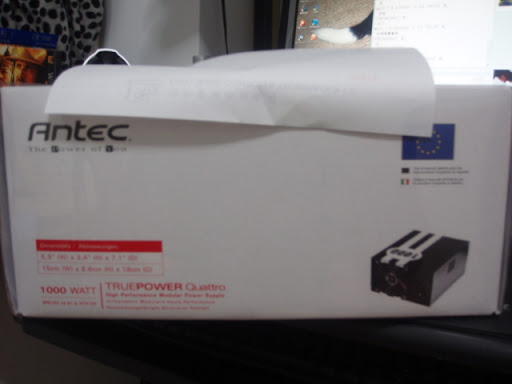

瞧瞧发票~~~

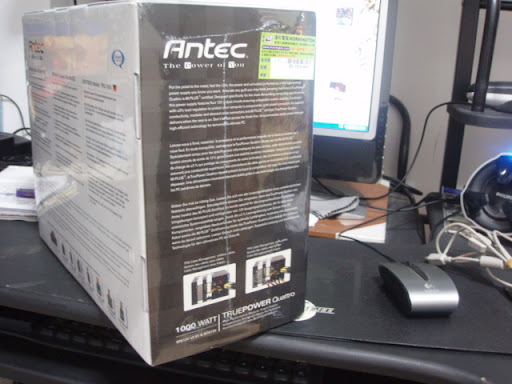

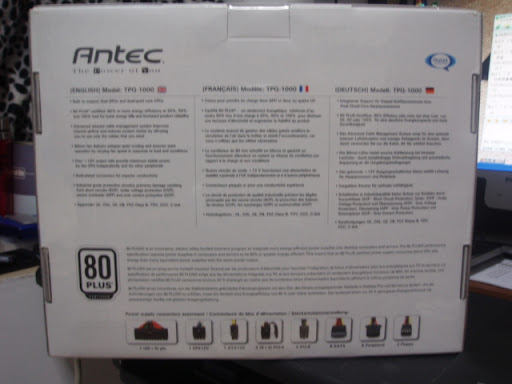

外包装上的标明的电源参数

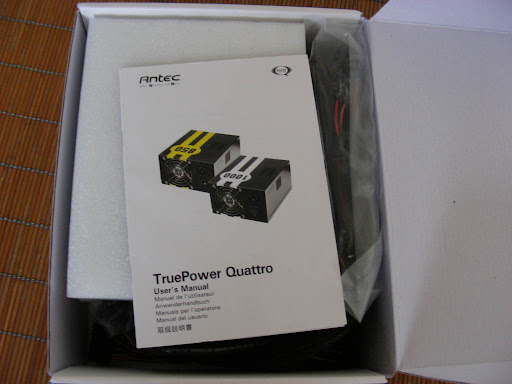

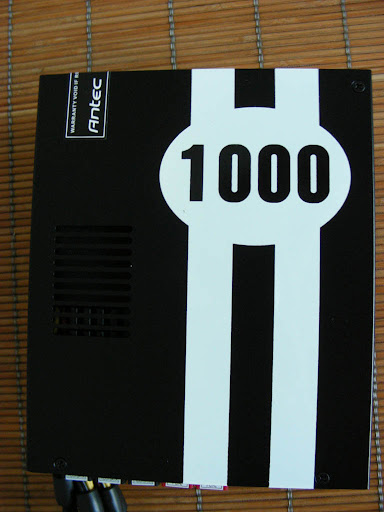

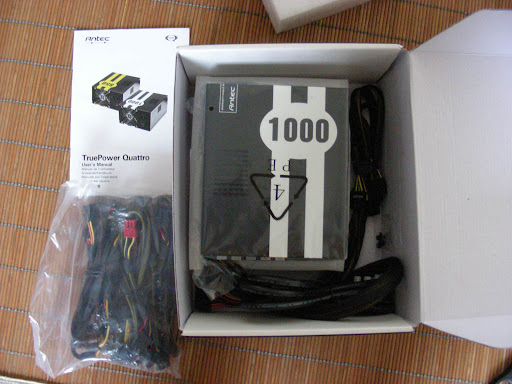

揭开神秘的面纱，整个感觉是干净漂亮，特别喜欢这个电源的外观设计，很美国，给人ford gt赛车的感觉，充满了动力
全部拿出来秀一下
来一个正面的

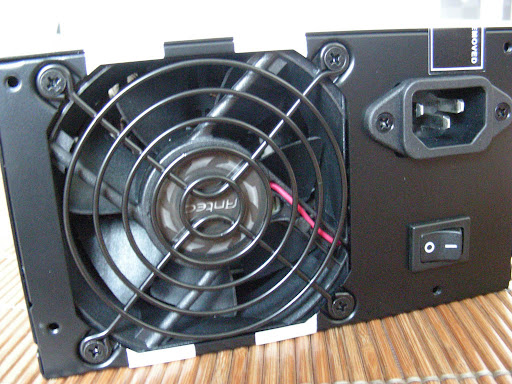

电源的风扇

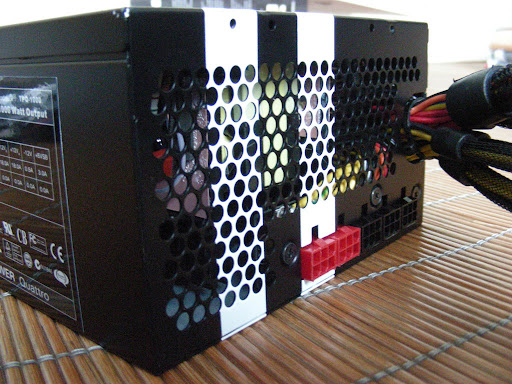

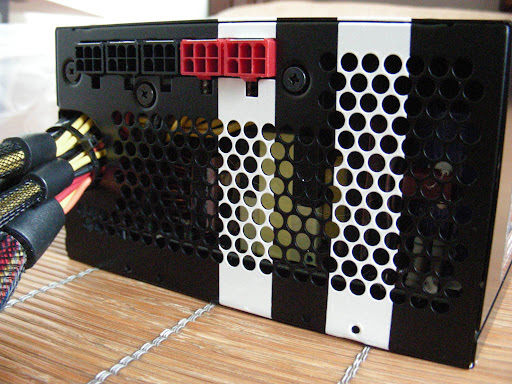

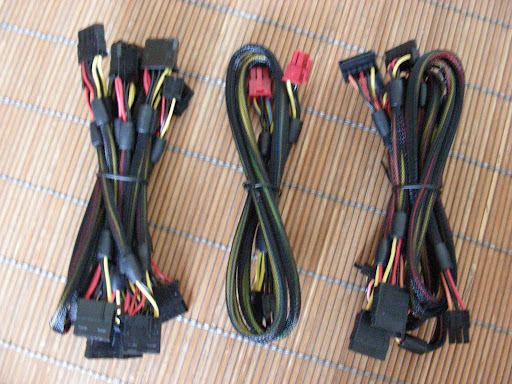

模块化接口
模块的接口包括4pin线，sata的线，以及pci-e 6pin线

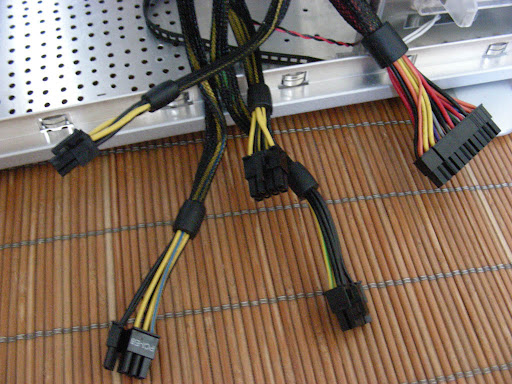

电源元生的线，包括了主板的24pin，6pin，4pin，以及2条pci-e 8pin

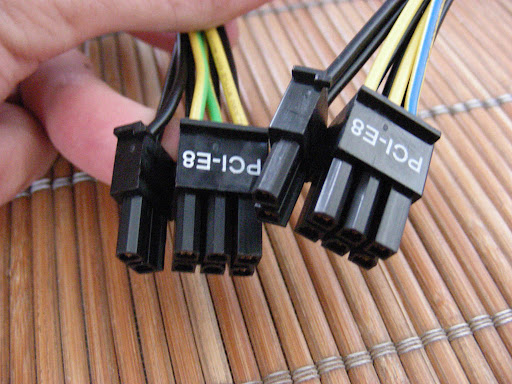

PCI-E 8pin

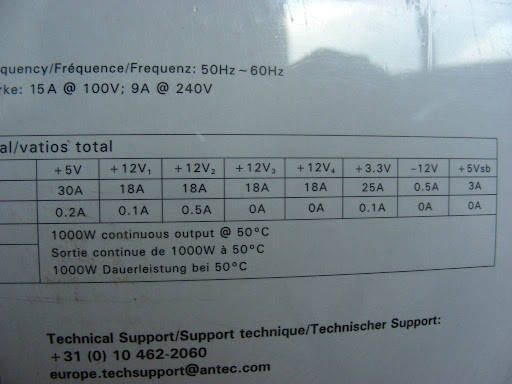

再来瞧瞧电源的铭牌，4路12v 一共输出840w
好了 上机了
[
本帖最后由 monodrama 于 2007-8-11 21:04 编辑
]
作者:
monodrama
时间:
2007-8-11 21:08
第三幕：UV orange

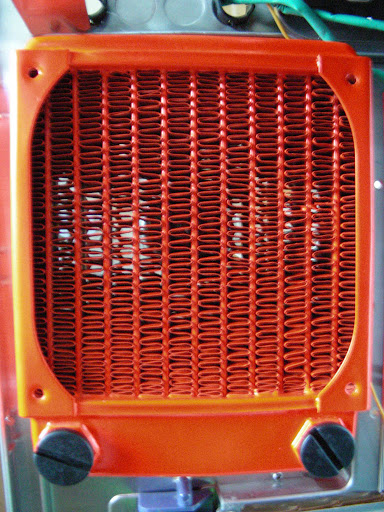

前几天就到了，UV的排

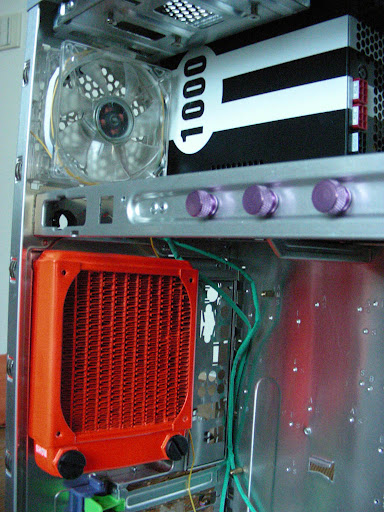

直接上机看吧

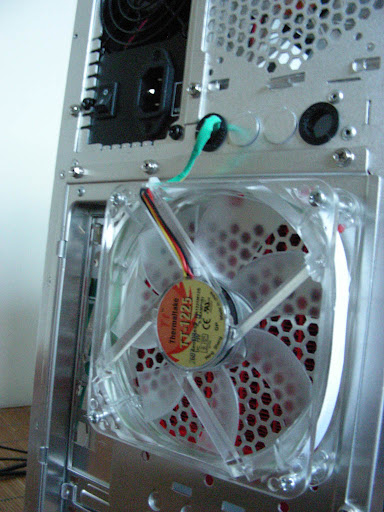

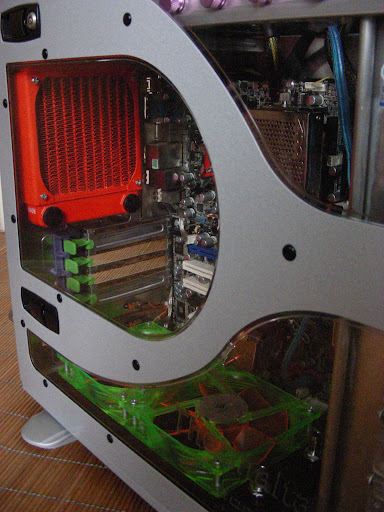

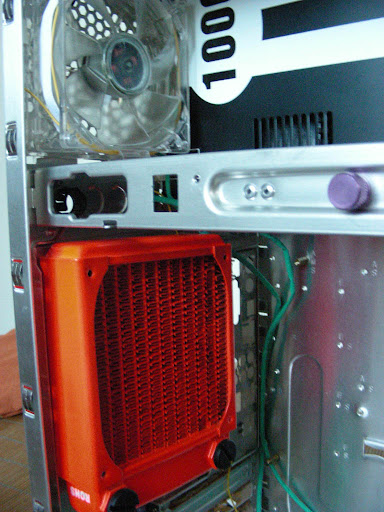

把排装在里面，把风扇装到机箱外面来，到时候2边再各装一个风扇罩
第四幕：black ice gts

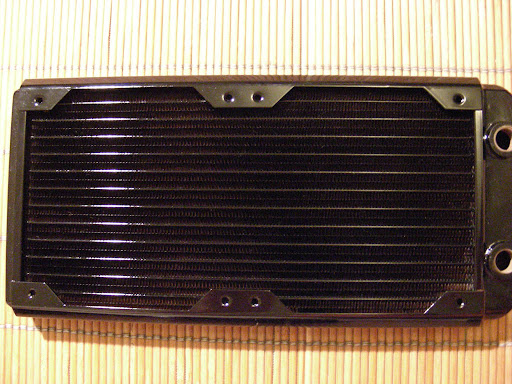

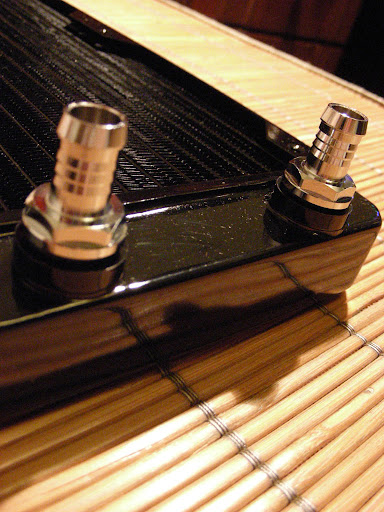

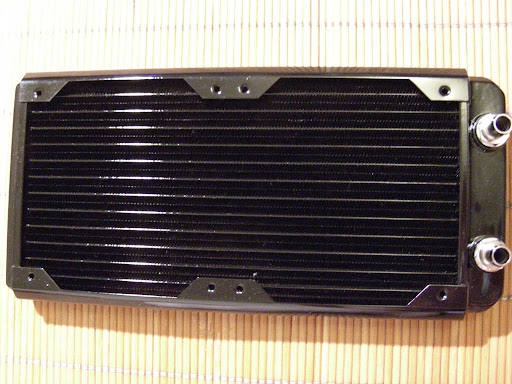

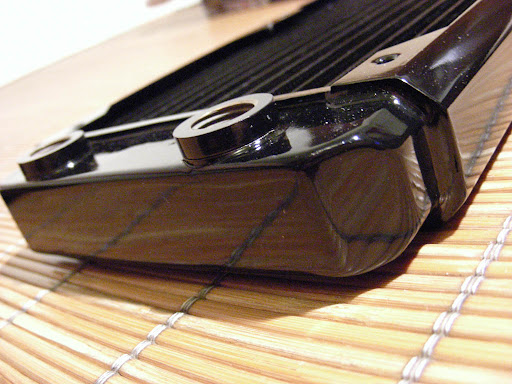

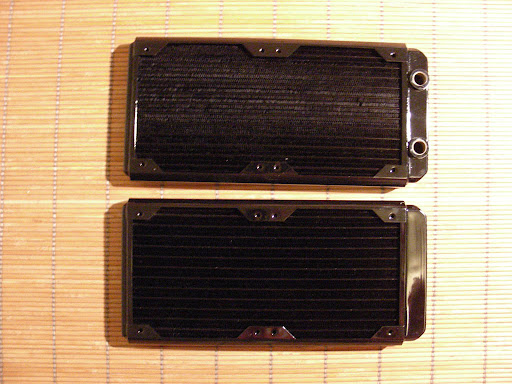

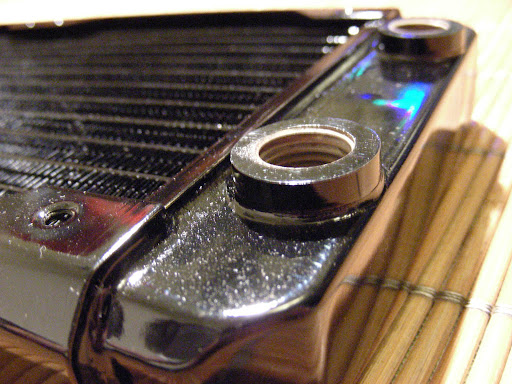

2块black ice gts 240的排~~~ 秀一下

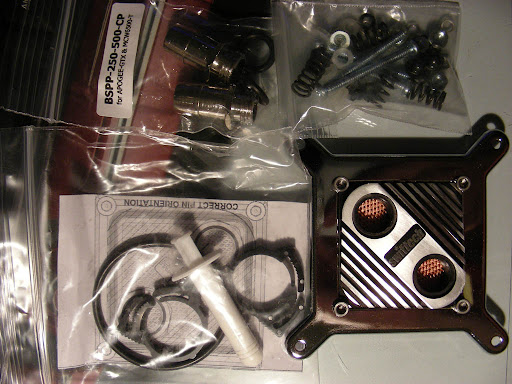

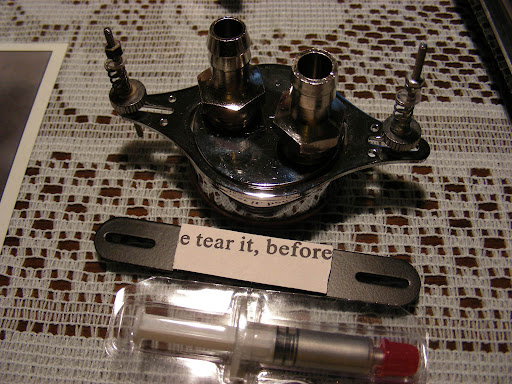

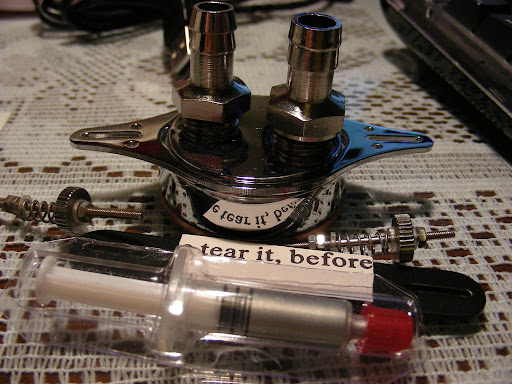

第五幕：swiftech APOGEE GTX

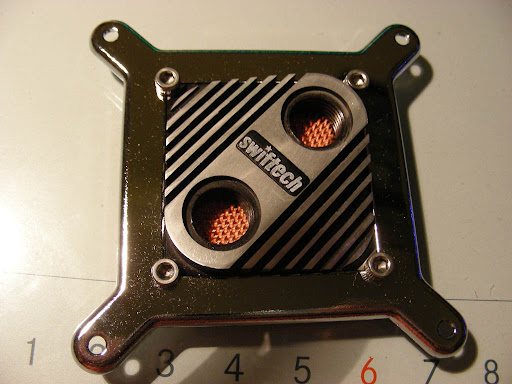

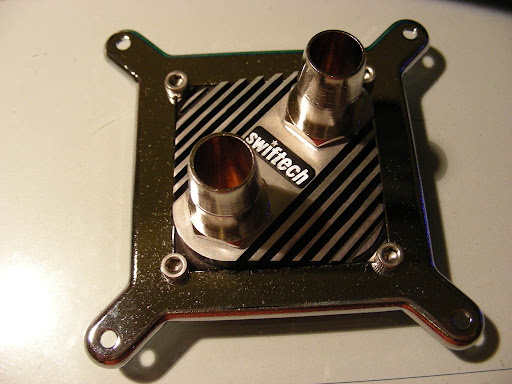

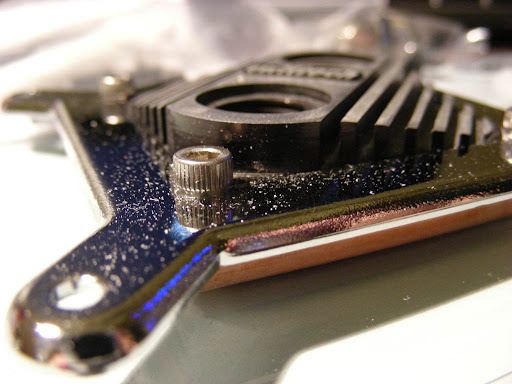

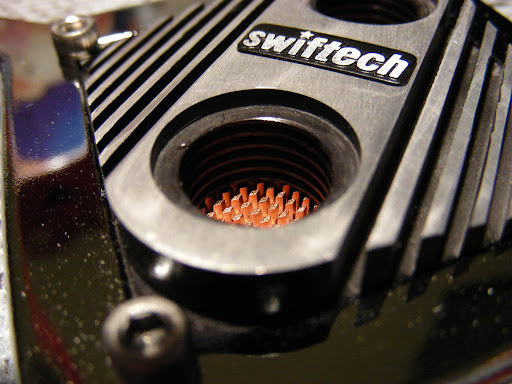

cpu冷头来了 swiftech的APOGEE GTX，设计的灵感也是来自于ford gt赛车，和我的电源遥相辉映~~~
第六幕：xspc北桥冷头
接下来是北桥的，本着节约的原则，这次暂时不更换北桥冷头，仍然使用上次那个xspc的
換個角度看看

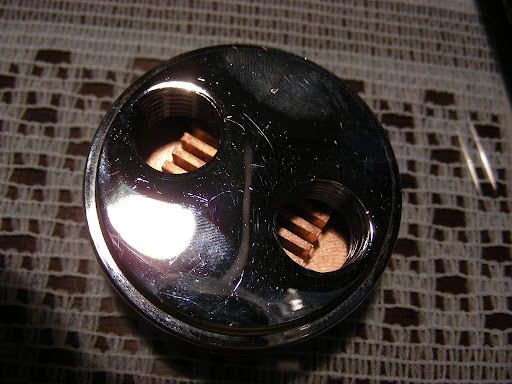

來瞧瞧内部的水道

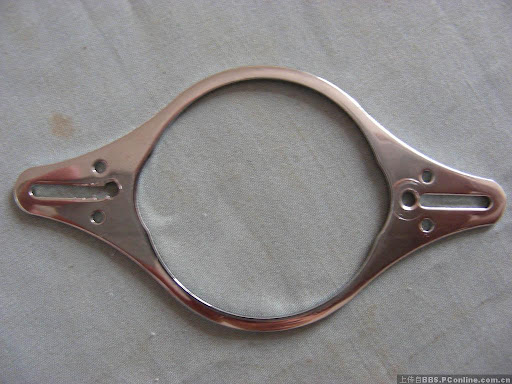

不过由于这个的孔距和我p5b e plus有点出入,没办法,只能自己改

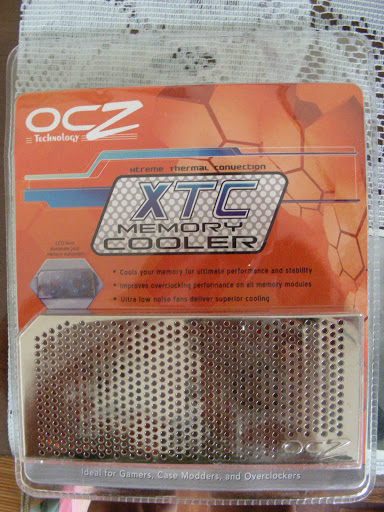

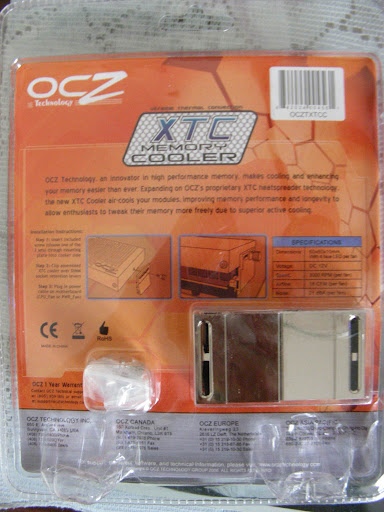

第七幕：OCZ XTC Cooler

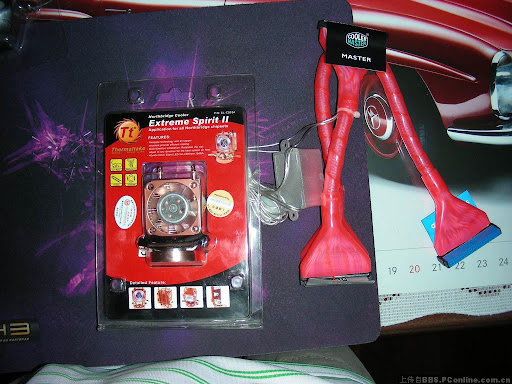

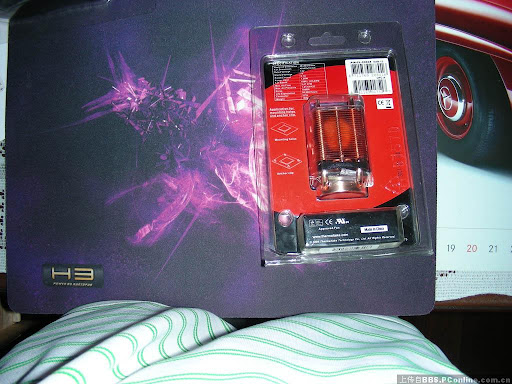

第八幕：北极精灵
顺便把cooler master的uv ide线一起拍一下~~~
第九幕：主板

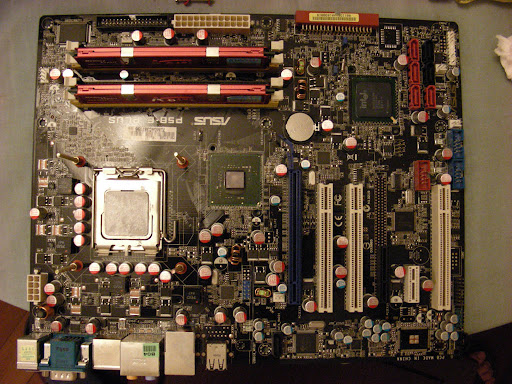

先把主板给扒光了瞧瞧
冷头，风扇都上去了，等待上机

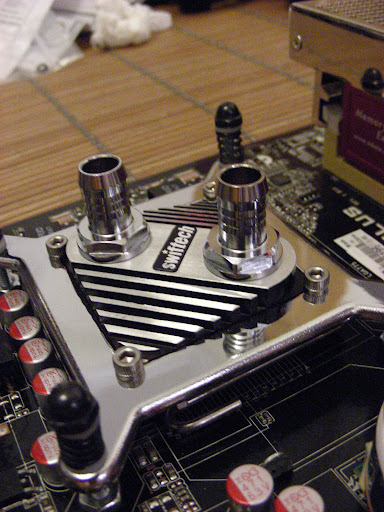

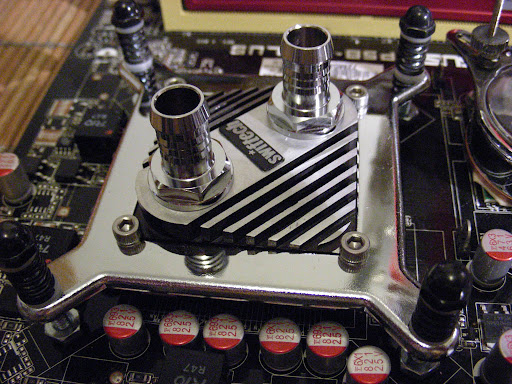

cpu冷头来了，ford gt赛车式的swiftech APOGEE GTX

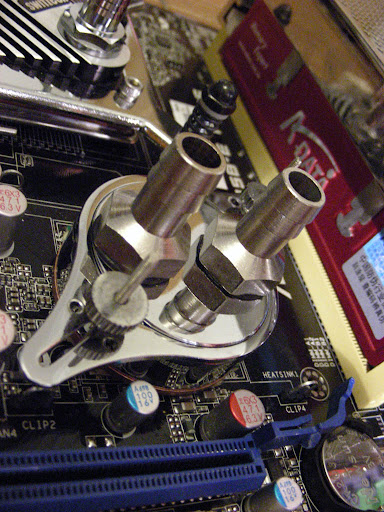

接下来是北桥的xspc水冷头
南桥也仍然使用TT 的北极精灵

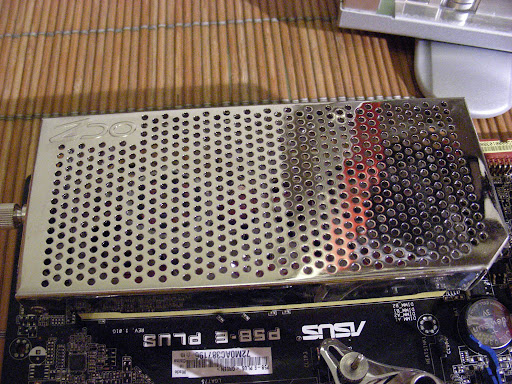

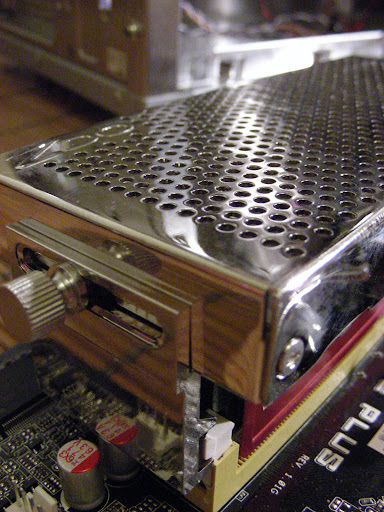

下面这个大家应该都熟悉吧 ，ocz的内存散热器，一个很yy的东西
第十幕：armor
今天把手里有的东西全部装上了~~~ 现在还差了水泵，显卡及显卡的冷头，还有一些诸如风扇罩一类的小东西
先看看图巴

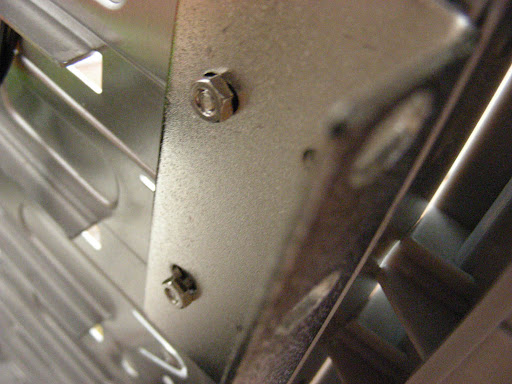

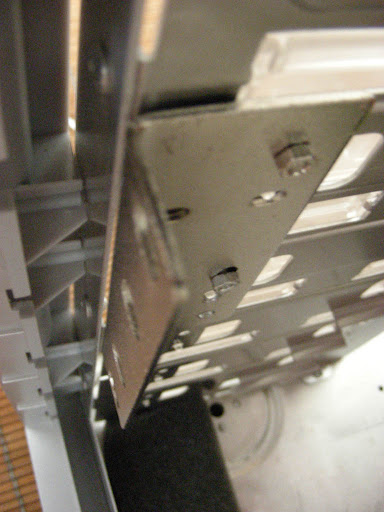

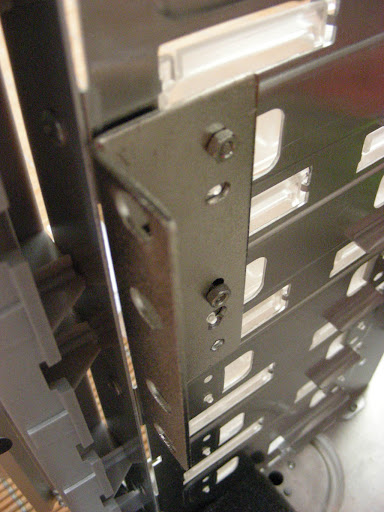

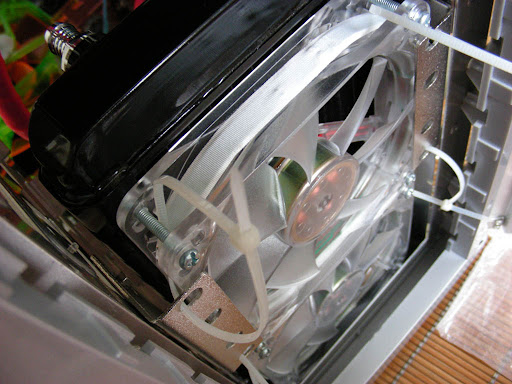

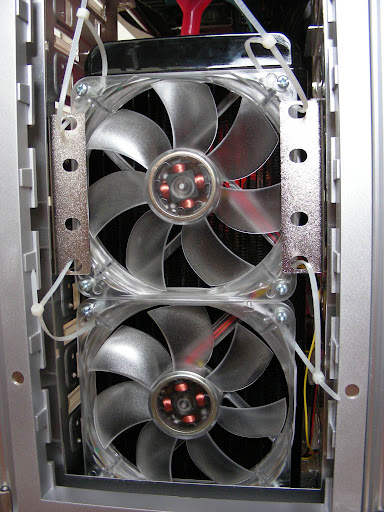

为了固定前面那个240的排，找了好多东西，本来想找铝片自己弯成L型来固定，不过在家里翻箱倒柜半天也没有找到 不过找到了2个 L型的钢板，正好上面有几个孔，于是自己量了下armor的光驱位的固定螺丝的孔距，自己又打了几个洞，装上去的效果
不过这两个东西短了点，没法上螺丝去固定排了，不要紧 我用轧带吧~~~
轧带没有轧紧，因为到时上水管的时候可能还要拿下来的~~

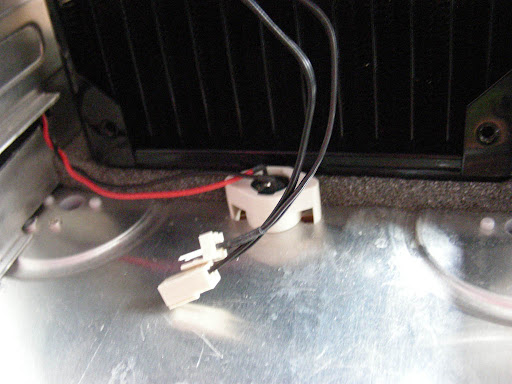

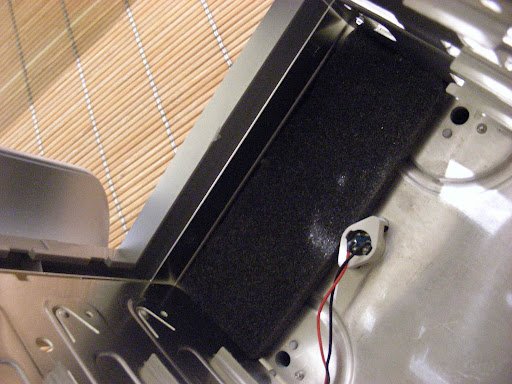

为了减少风扇引起的震动，在排下面垫了片海绵~~

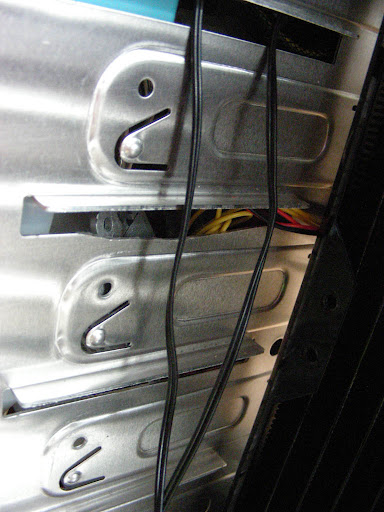

所有的线都从上次自己搞出来的孔里走到机箱后面去，前面干净多了

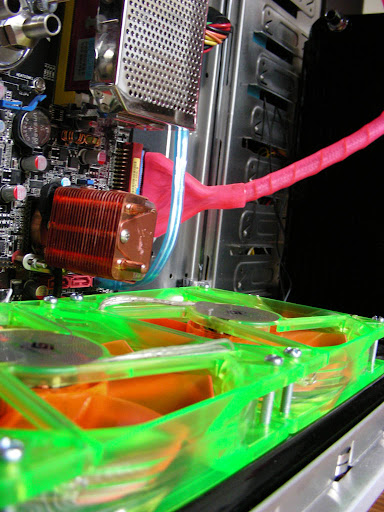

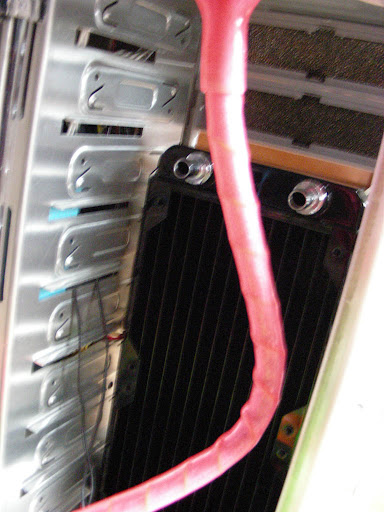

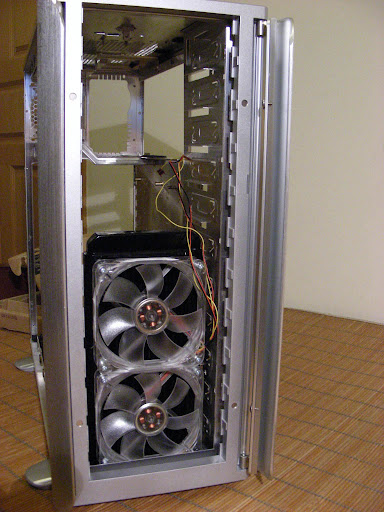

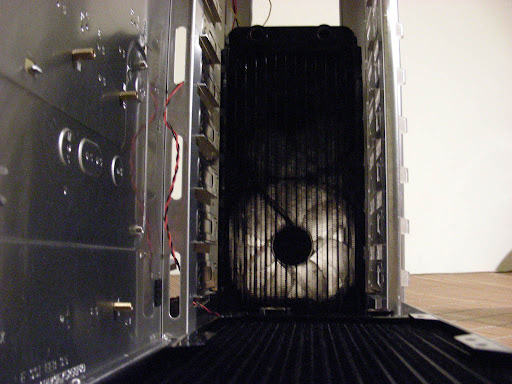

再来看看前置排的效果（红的那根是ide线）

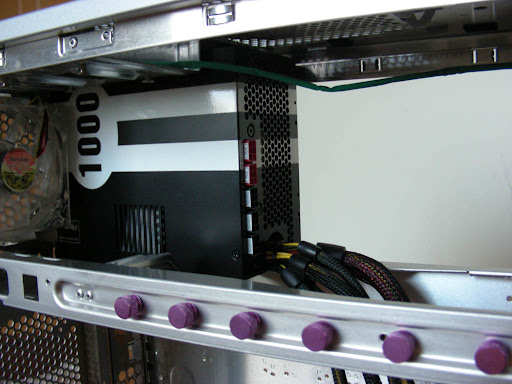

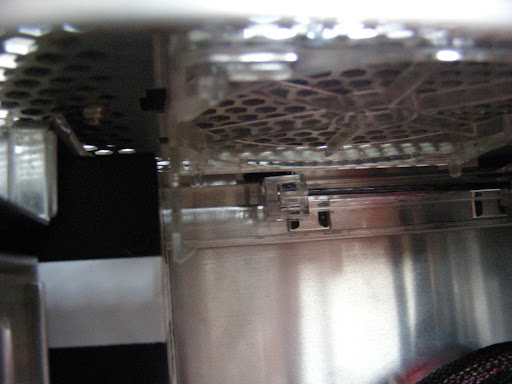

armor顶上那个9cm风扇的安装位，因为现在的电源有15cm，所以那个装风扇的亚克力架子装不上了，自己把架子改一下，锯掉了一面的扣据（反正不影响使用的），这样正好挤进去了

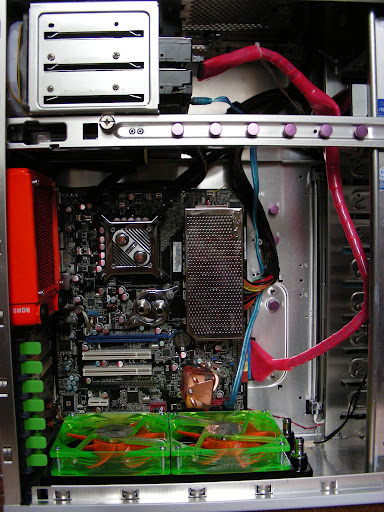

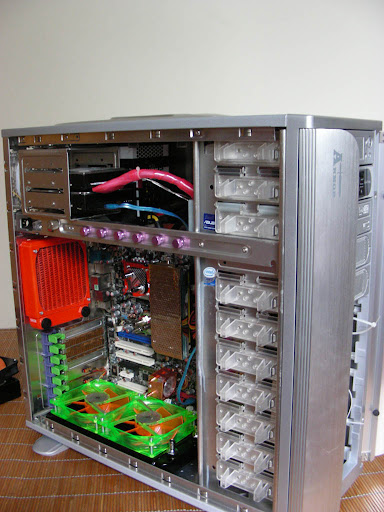

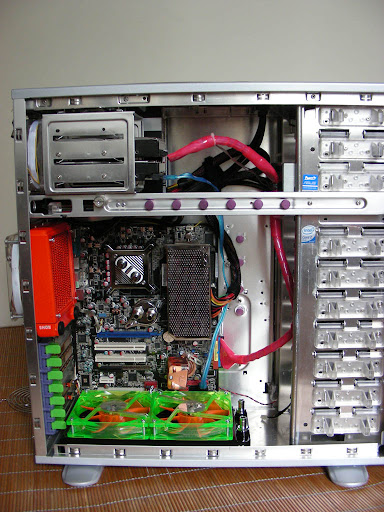

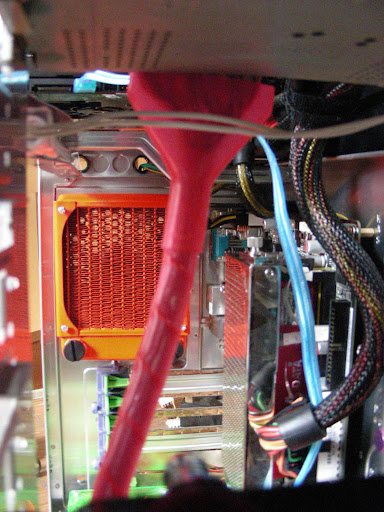

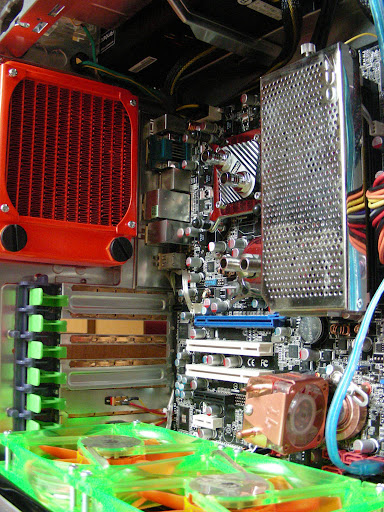

看看机箱内吧~~~ 水管还没有接~~~

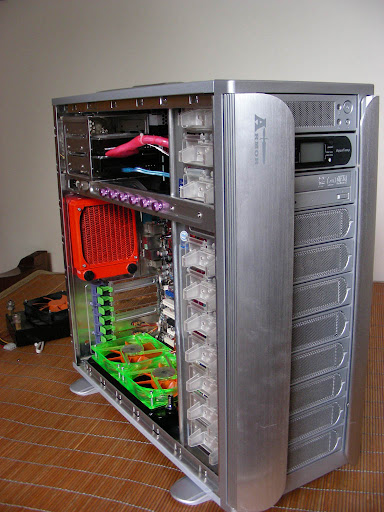

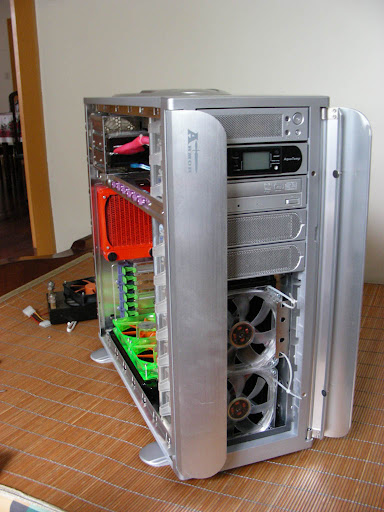

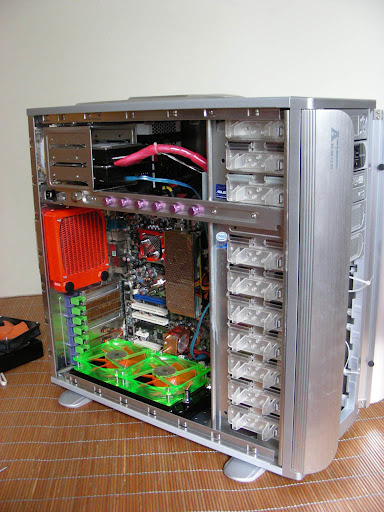

来一张45度角的，前面的板没有装，正好秀一秀前面的排和风扇

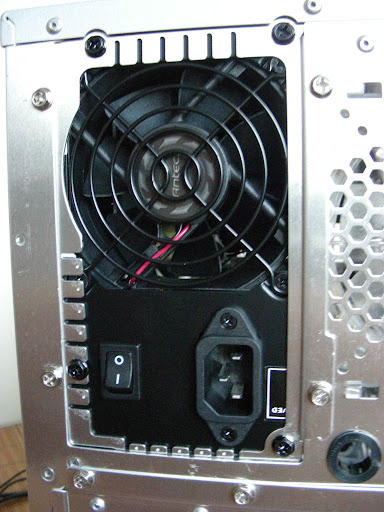

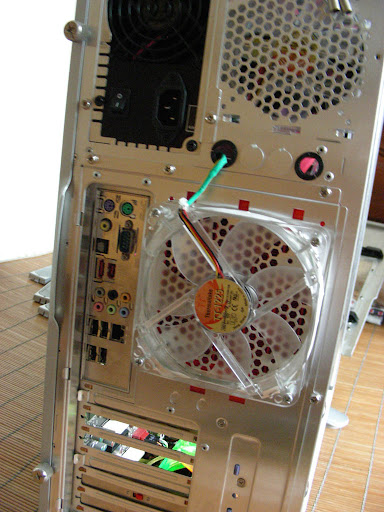

来一张屁股的~~~~

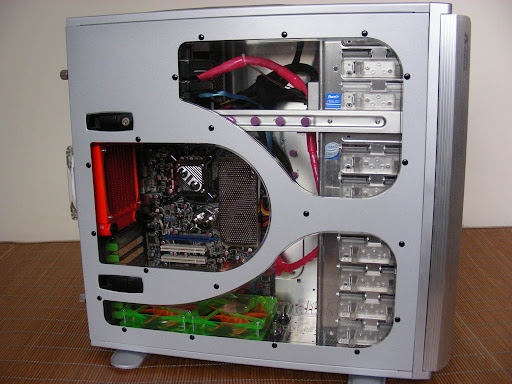

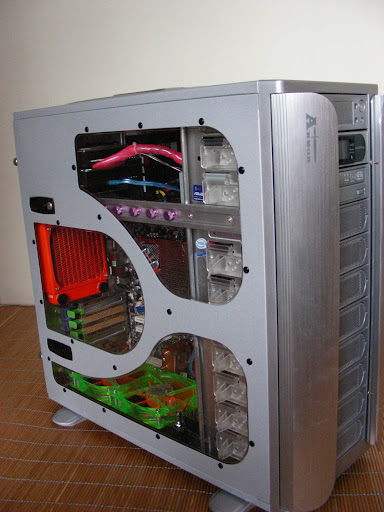

盖上侧板，暂时没有什么可以弄了，继续去采购~~~~
作者:
monodrama
时间:
2007-8-11 21:15
占位~~~~~~
作者:
monodrama
时间:
2007-8-11 21:15
占位~~~~~~
作者:
monodrama
时间:
2007-8-11 21:16
占位~~~~~~~
作者:
monodrama
时间:
2007-8-11 21:16
占位~~~~~~~~~
作者:
bennyting66
时间:
2007-8-11 22:51
劲啊。:funk:
作者:
bennyting66
时间:
2007-8-11 22:52
多少大米换回来的？？:loveliness:
作者:
laisan
时间:
2007-8-12 00:34
机箱差了点。。:)
[
本帖最后由 laisan 于 2007-8-12 00:35 编辑
]
作者:
monodrama
时间:
2007-8-12 11:16
原帖由
laisan
于 2007-8-12 00:34 发表
机箱差了点。。:)
对阿 真后悔那个时候买这个箱子
