标题: 【转贴-学点知识】“克莱西施”D10全特效一览 [打印本页]

作者: SnowRealm 时间: 2007-12-24 18:10
标题: 【转贴-学点知识】“克莱西施”D10全特效一览
原贴：史上最炫3D遊戲，Crysis 特效幕後花絮
文章来源：www.mobile01.com
作者：victimofprey

演示平台：Intel Core 2 Duo QX6850
      GeForce 8800GTX
      resolution：1024x768
      avg FPS：2X

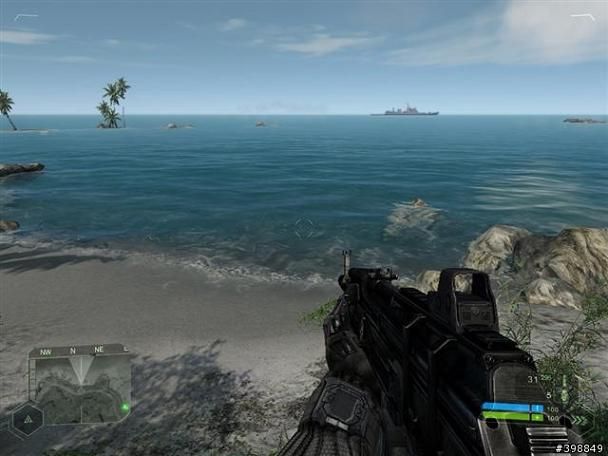

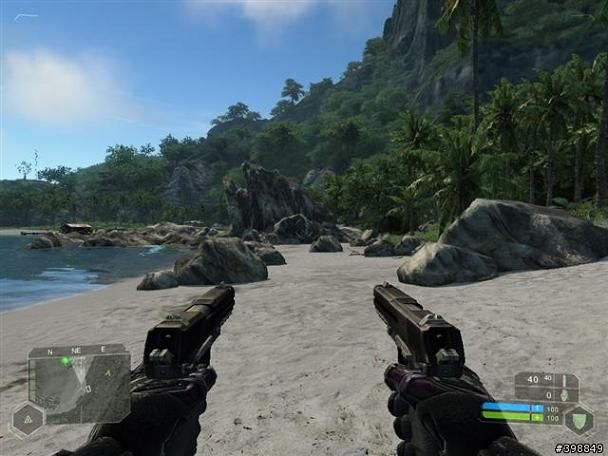

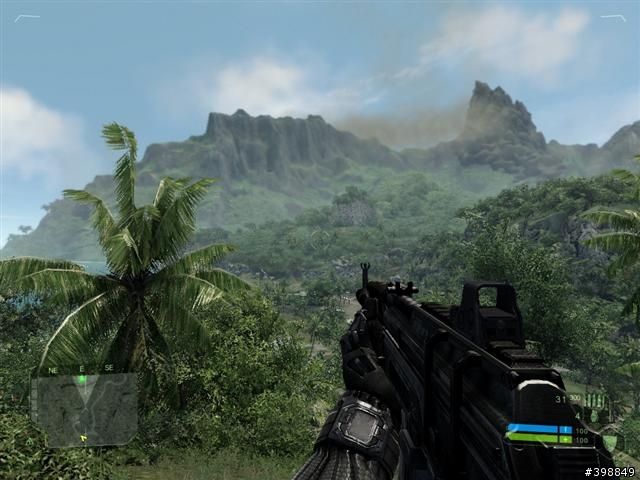

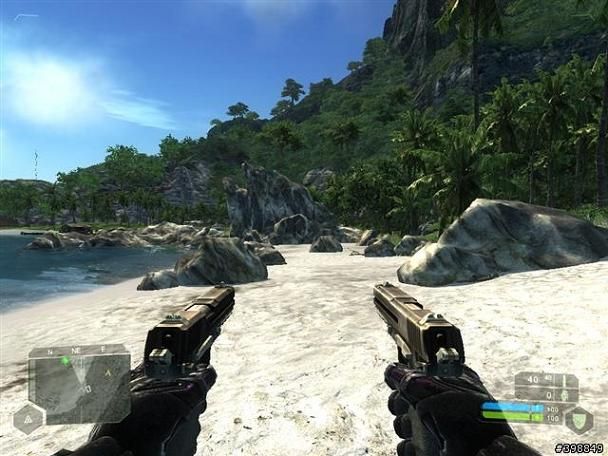

超远视距
   CryEngine2使用优化的LOD（Level of Detail）来描绘环境，游戏中的视距相当于现实中的8公里。

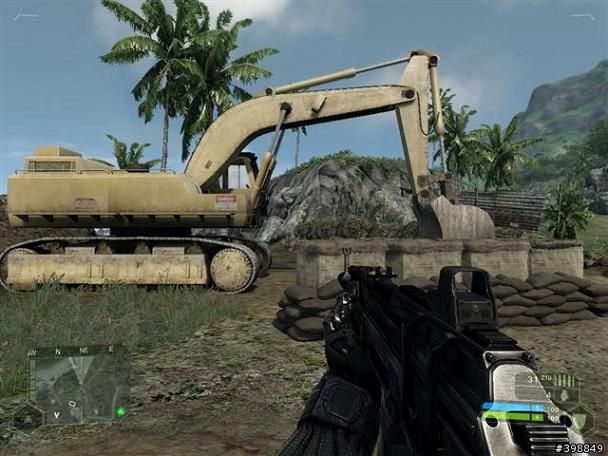

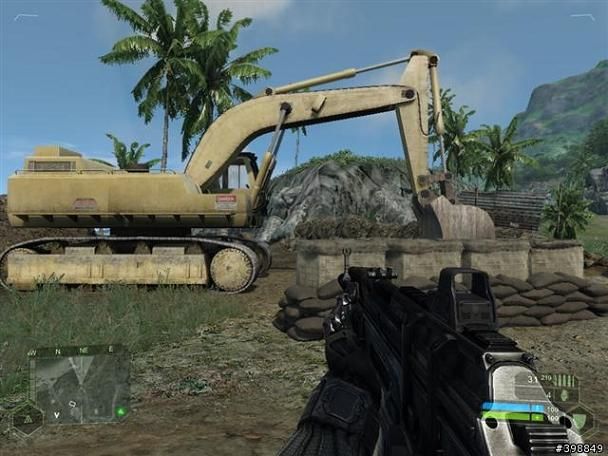

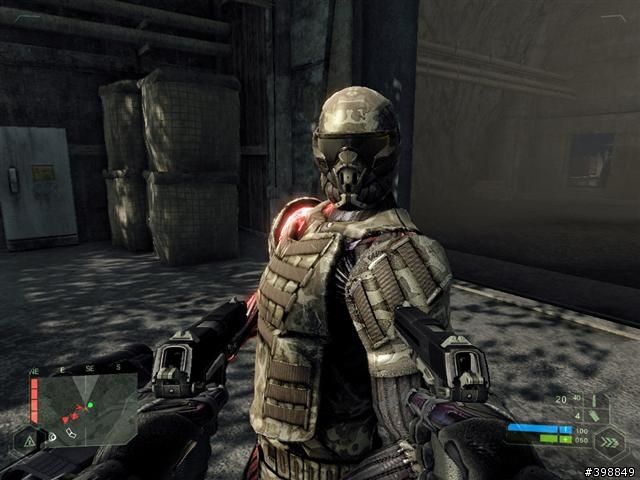

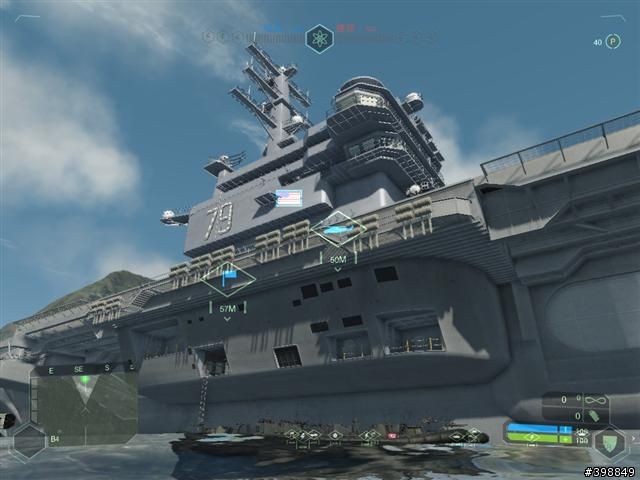

高水准3D建模
《Crysis》中的3D建模水平极高，运动起来也没有丝毫僵硬感。

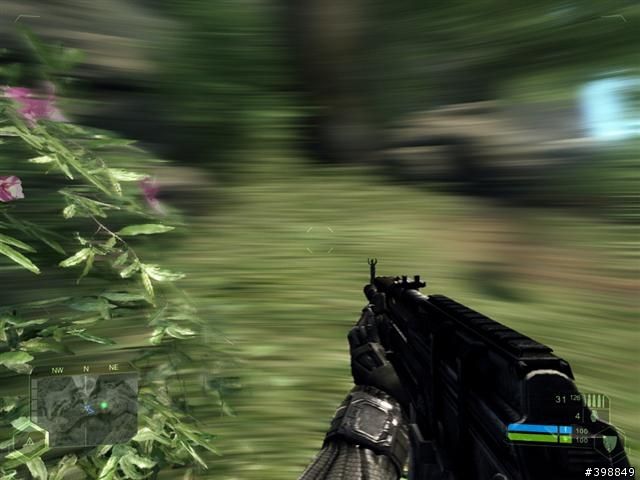

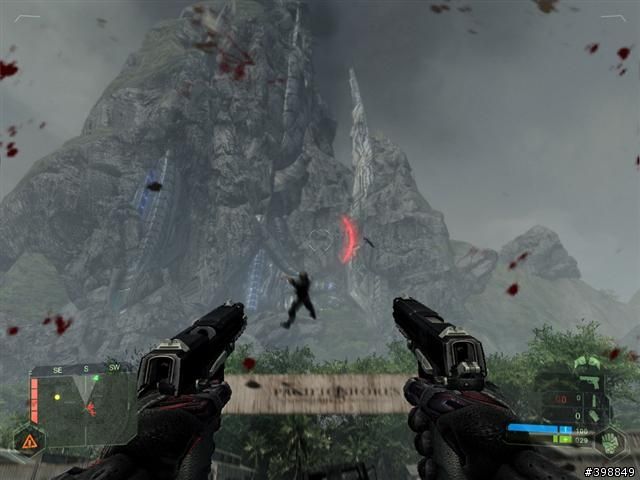

动态模糊（Motion Blur）
Crysis广泛的运用动态模糊来创造出类似人眼的效果，这类的特效自从DirectX 9之后就大量被应用在游戏上，
例如晕眩、高速表现等。在Crysis游戏里面，将后处理设成高质量就可以得到动态模糊的效果。动态模糊属于像素
渲染PS（Pixel-Shader）范畴的特效。

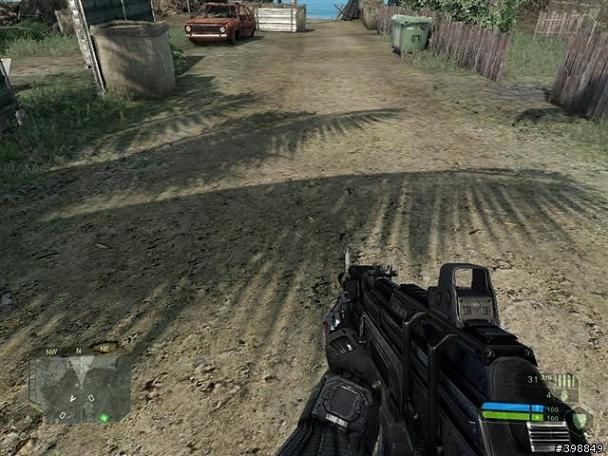

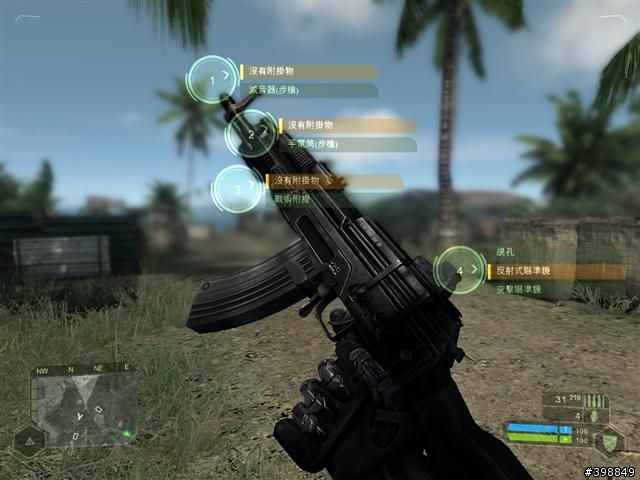

景深（Depth of Field）
景深特效也是PS特效的一种，原理上就是由观察视野看过去，超过一定的z值（纪录画面远近的数值）就模糊
处理，便可以创造出前景清晰而背景模糊的戏剧性效果。记得Nvidia早在FX系列宣布时就已经提出DoF、Motion Blur
等概念技巧，但是一直到这两年（Gears of War, 2006），DoF及Motion Blur才真正迈入实用阶段。

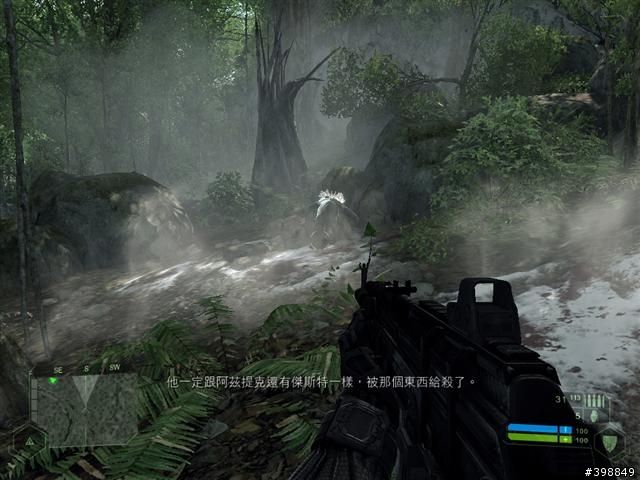

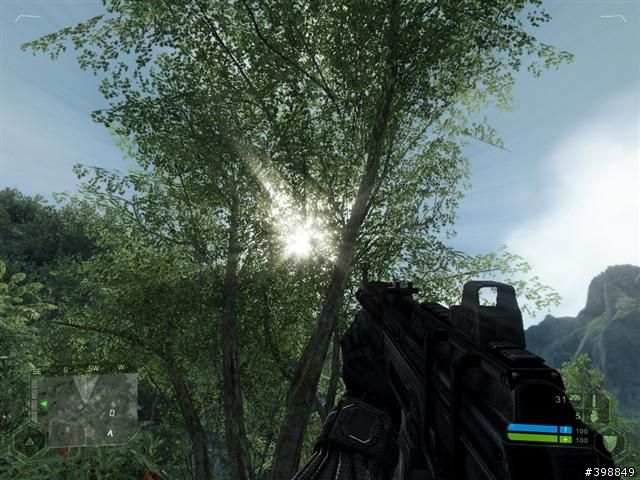

光线投射、神光（God Ray）
“光线投射”(又称“耶稣光”)是一种可以看到光线轨迹的特效，例如下雨过后云层散开，阳光从云间缝隙中射出，
或是阳光穿越枝叶的感觉，都可以用God Ray来做到。早期这类效果多半是固定方向的投射，如窗外投射进室内的阳光，是
美工在事先就已经处理好，并非动态产生，但在Crysis中，God Ray是不固定的而且会随着观看者的视线角度而改变，可以
说是继HDR之后，另外一个实现真实世界现象的特效应用。God Ray也是运用Pixel-Shader的特效技巧。

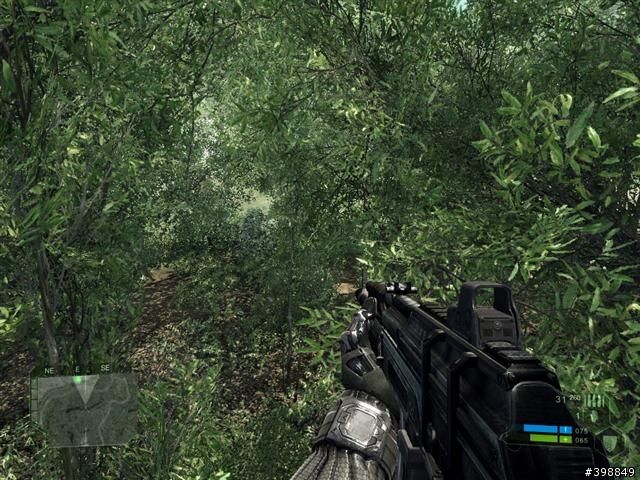

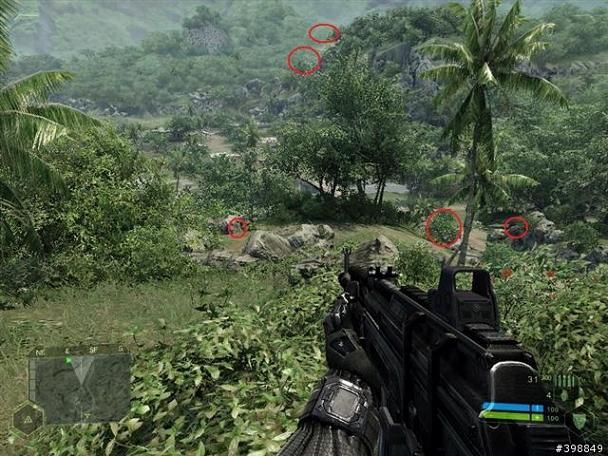

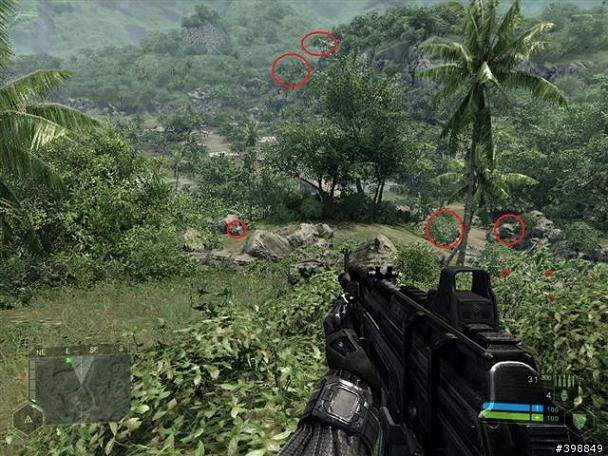

几何实例（Geometry Instancing）
简言之就是重复利用同样的3D模型程序化产生画面中的对象，主要应用在叶片、树木、花草等数量大但是性质相同的
对象产生上，如果全靠美工人员来手工绘制，将是极其浩繁的工作量；为了避免过于单调的重复使用，”几何实例”可以支
持参数设定，如颜色、大小、方向变化等，让游戏画面更加生动。

水面效果（Water）
相对于固态的物体表现，水面表现一向是3D程序设计师绞尽脑汁的部份，而自从GLQuake（1996, Quake的OpenGL版）
第一次出现透明水（translucent water）， Unreal（1998）使用程序性贴图（procedure texture）模拟随机随机数的
水面表现，SplashDown（2001）以多边型模拟波浪效果代替贴图，或是Pixel-Shader时代的水面表现如Half-Life 2（2004）,
The Elder Scrolls IV: Oblivion（2006），十年来水的表现有了长足的进步，而Crysis又将水的表现提高到另外一个层次。
Crysis先使用仿真波浪算法算出波浪的位置，再利用镶嵌（tessellation:产生碎小的多边型）的技巧描绘出水面细微的扰动，
产生出几近真实般的效果。

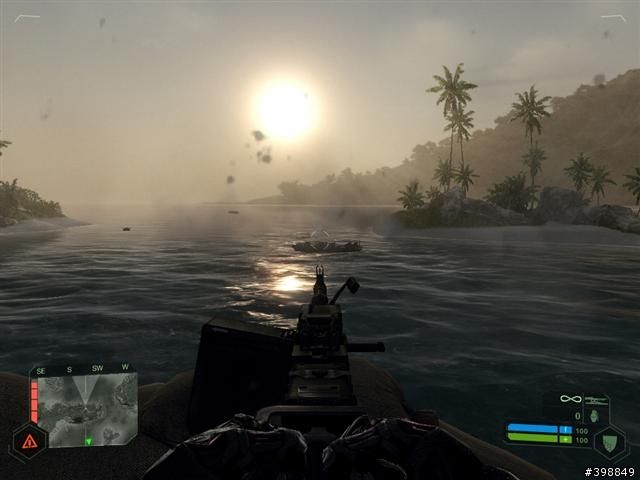

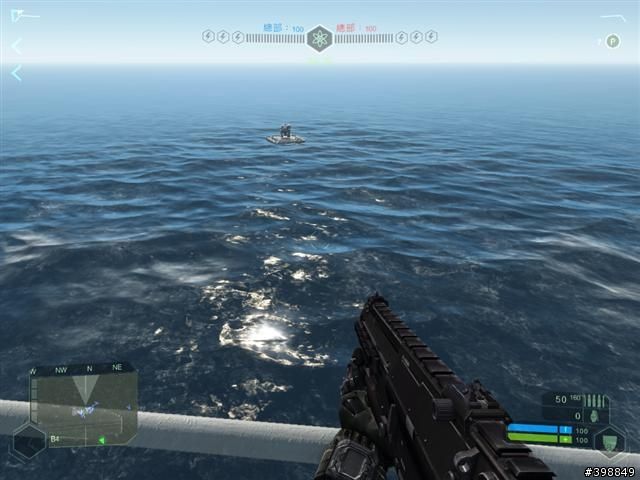

海水

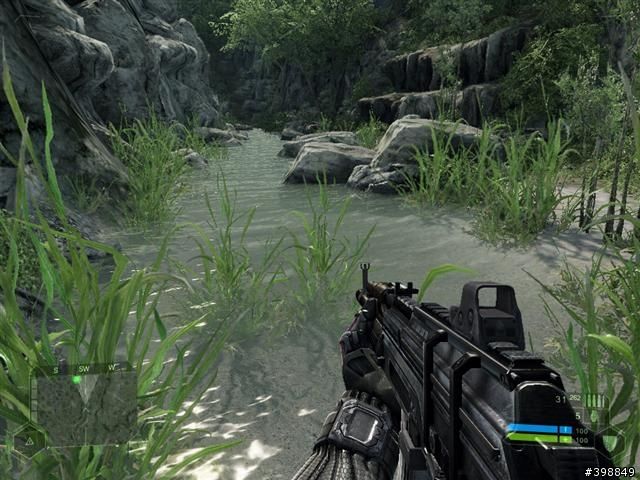

溪水

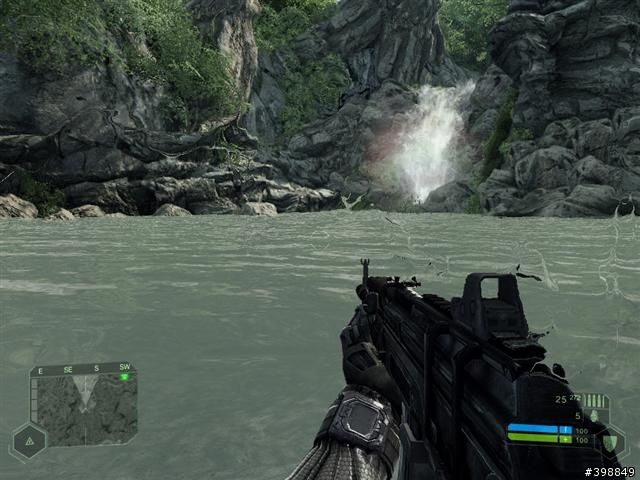

瀑布

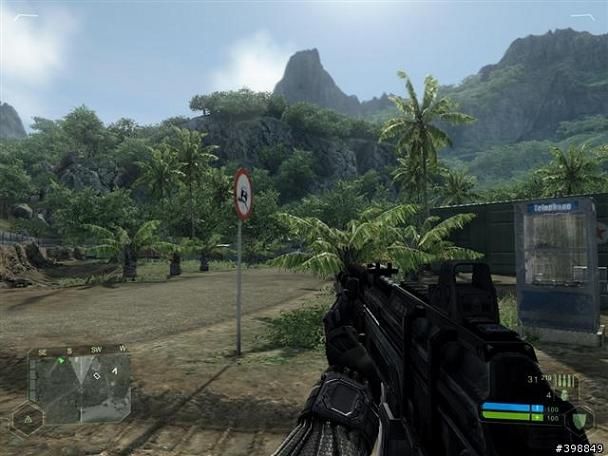

日夜交替（Day-Night Cycle）
Crysis支持实时的日夜交替，日夜交替虽然早已出现在许多MMORPG中，但是Crysis中所呈现的是一个更顺畅，
且更自然的时间转变。

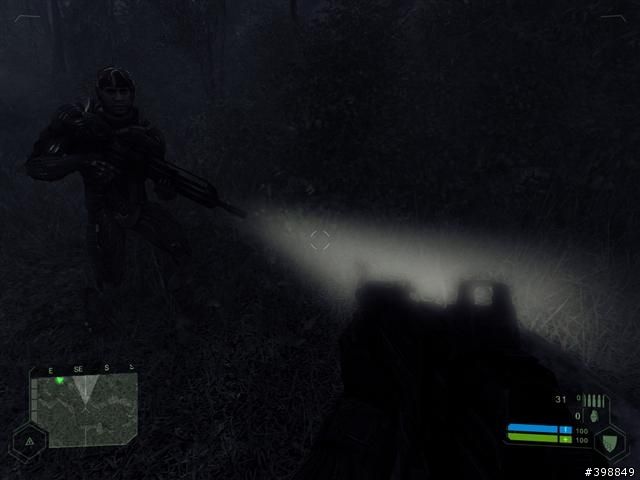

容积光照（Volumetric Light）
容积光第一次出现的游戏大略是Nocturne（1999）。游戏中的光线会同雾、云等相互作用，实现更加真实的效果。

表面散射（Subsurface Scattering）
传统实时绘图在打光时，只处理表面反射的部份，但是自然界的物体并不是完全只有表面反射，有些半透明的
材质会让光线进入，被部分吸收或产生扩散、折射等现象，以人的皮肤来说，只有6%的部份来自反射，而有94%来自
表面光源扩散。表面光源扩散可以应用在半透明材质的成像如冰、皮肤及树叶等，这也就是为什么Crysis游戏中的
人物看起来这么自然的原因。

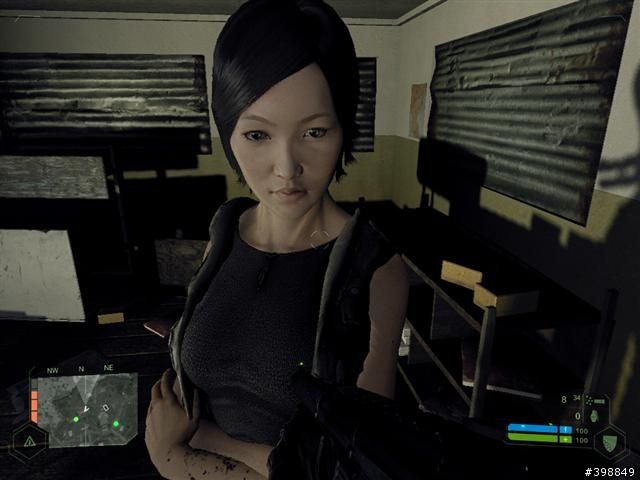

人的皮肤不再像一块塑胶

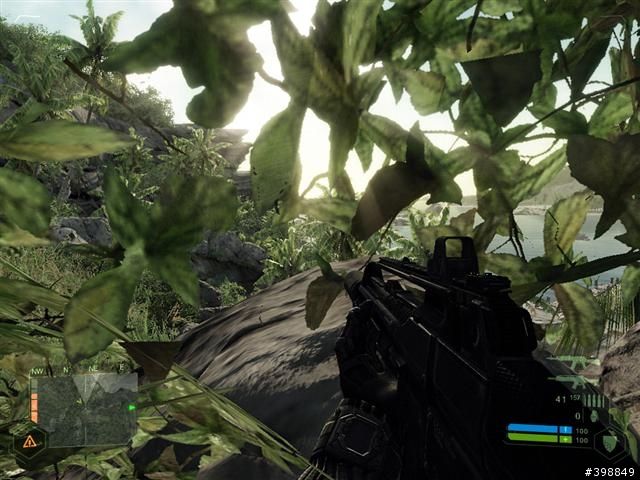

树叶的边缘会有一部分透明

墙壁也有此效果

呵呵~，真正惊艳的来了，这是crysis给我印相最深的特效之一，那就是——

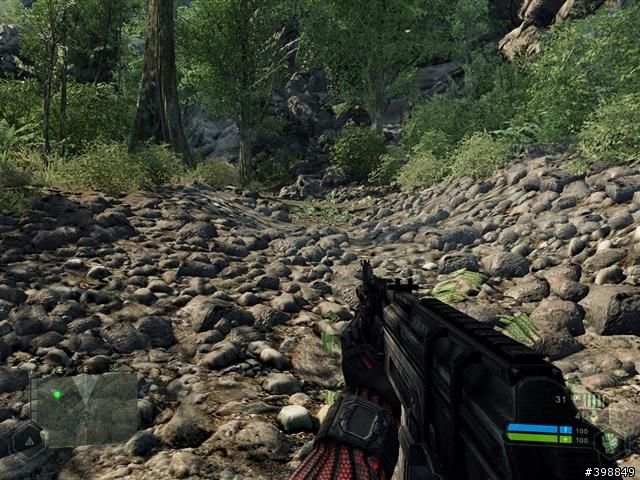

视差映射贴图（Parallax Occlusion Mapping）

这个石子路看来凹凸不平，其实这些石头根本就没有凸出来，若去掉贴图，这是完全平坦的表面，
所有凹凸的效果都是运算出来的假效果，称为凹凸贴图（Bump-Mapping）。

凹凸贴图（Bump-Mapping）可以让游戏以较少的多边型数目表达出极高多边型的假象，是实时成像（Real-Time Rendering）
的重要技巧之一，Crysis支持视差映射贴图（Parallax Occlusion Mapping），是视差贴图（Parallax Mapping）
的一种延伸技术，而Parallex Mapping则可以看成是法线贴图（Normal Mapping）的类似技术。

简单说，多边型的方向可以用法向量（normal）来表示，而游戏将原本高多边型数目模型的多边型法向量信息
取出成为法线贴图（Normal map），在实际成像时，使用原模型的较低多边型数目版本，通过法向量与光源
的角度计算该有的明暗位置，就可以还原成类似原本高多边型数目的模型，最早应用Normal Mapping技术的游戏
是Farcry和Doom 3。

然而Normal Mapping有一个缺点，即当目标平面与观察者视线平行时则很容易露陷，当Normal Mapping应用在怪物
或物体上时问题不大，因为怪物本身的多边型就有一定的数量，再加上没人会把脸贴到怪物身上观察
（呃...可能有一些BT会这样做），所以这个缺点不会造成问题。但当应用在墙壁或地面上问题就来了，一来观察者
视线会与这些平面平行，而来这些面原本的多边型数量就不高，所以这时候就需要加入观察者视角的计算，产生更
明显的阴影效果，Parallax Mapping首度被应用在Splinter Cell: Chaos Theory(细胞分裂：混沌法则)（2005）上。
而Crysis中的Parallax Occlusion Mapping可以产生比Parallax Mapping更精确的自投影效果。

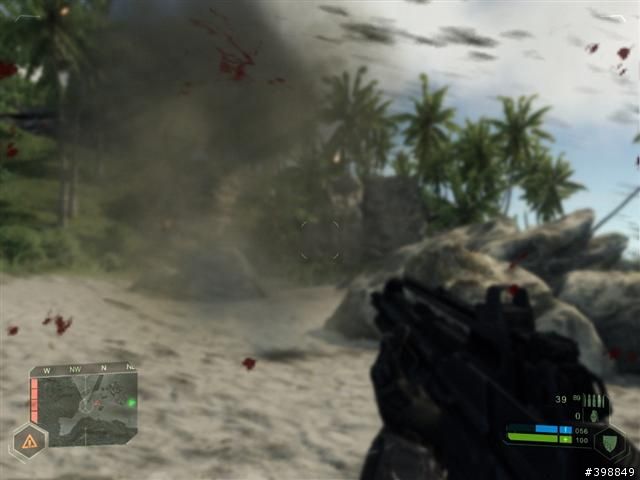

战斗尘埃/烟雾（Battle Dust）
在激烈的战斗过后，空气中仍然会弥漫着硝烟与尘埃，过一段时间后才会慢慢散去。这才是真实的战场。

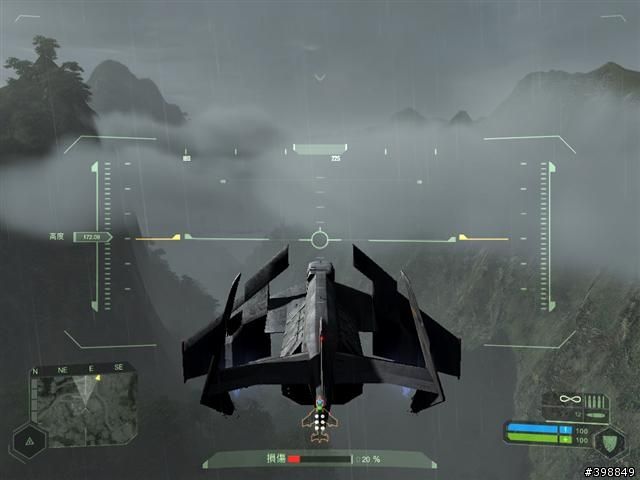

体积雾（Volumetric Fog）、体积云（Volumetric Cloud）
早期游戏中的雾主要是为了遮蔽远处的景物减少计算需求而产生（distance fog），一直到Unreal（1998），
雾才被当作是一个用来增加游戏气氛的效果来认真看待。Crysis中的云雾具有实际的存在感，从外观上就可以
看出不同的形状及浓度，占有一定的体积，而进入其中可以感受到明显的层次感觉，游戏中甚至有一个关卡就是
专门用来展示Crysis在体积云雾上面的成就!

体积云

体积雾

[ 本帖最后由 SnowRealm 于 2007-12-27 23:12 编辑 ]

作者: SnowRealm 时间: 2007-12-24 18:13
续
实时环场贴图（Real-Time Ambient Maps）——这个不知道怎么翻:a) ，就从原文吧:p
一直以来，实时绘图在处理光源时，在意的只有直接光源（Direct Light）的部份，对于非直接光源
（In-direct Light），由于运算资源太大，且人眼对于非直接光源的辨识度没有那么高，所以通常便宜行事
处理，例如给予整体环境同样的背景亮度值，或是利用事先产生的光贴图（Light Map）来制造出明暗的假象。
Light Map有个缺点就是必须事先产生，不适合用在光源会实时改变的状况，也因此Doom 3（2004）舍弃了
Light Map的作法，仅利用Stencil Shadow + Normal Mapping来产生画面的明暗效果，虽然所有的光影都是
动态产生，但是这种作法也有缺点，就是同时间的光源数受到效能限制，且当光源没有照射到的地方，呈现出的
就是一片漆黑。

为了解决这个问题，各大厂选择不同的方案，例如Valve提出”Radiosity Normal Mapping”这样的技术，
将环境光源值依据三个基准向量各自储存至独立的Light Map，最后透过Normal Mapping还原，理论上可以处理
任意数目的光源，达到环境光源的目的。而Crysis采用的作法则是事先计算每个图素（texel）被环境遮蔽的程度
（每个点可以被”天空”看到的程度），存到一环场贴图（Ambient Map）中，然后在实际绘制时则依据多边形的
法向量、光源的颜色与和多边形的相对位置、以及图素的遮蔽值来还原出环境光源值，Crytek将这个做法称为
实时环场贴图（Real-Time Ambient Maps），其实指的就是Ambient Occlusion（环场遮蔽）这个技术，可以看成是
全局照明（Global Illumination）的一种便宜作法。

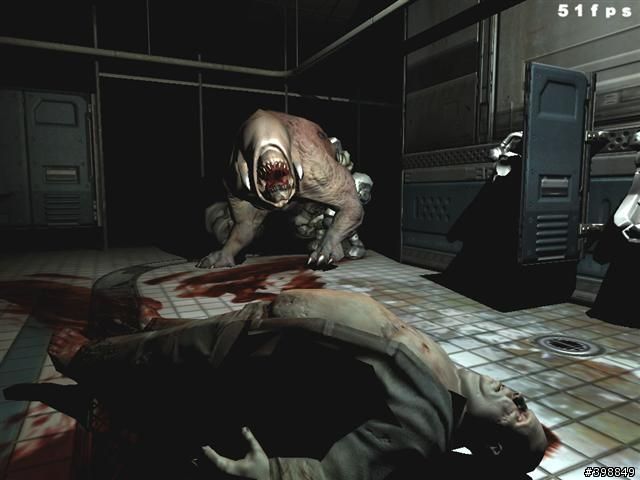

Doom3的Light Map，阴影中看不见任何东西

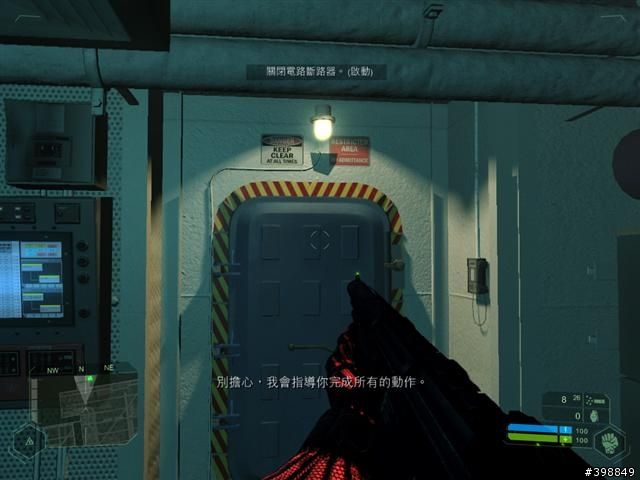

Crysis中的Real-Time Ambient Maps效果（1）

Crysis中的Real-Time Ambient Maps效果（2）

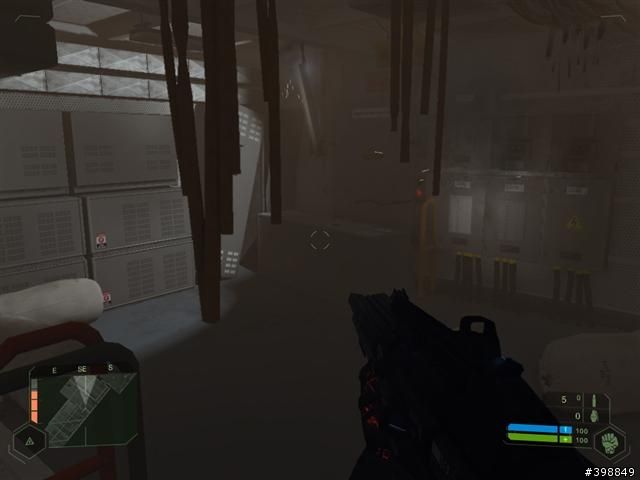

光源即时改变的效果（1）

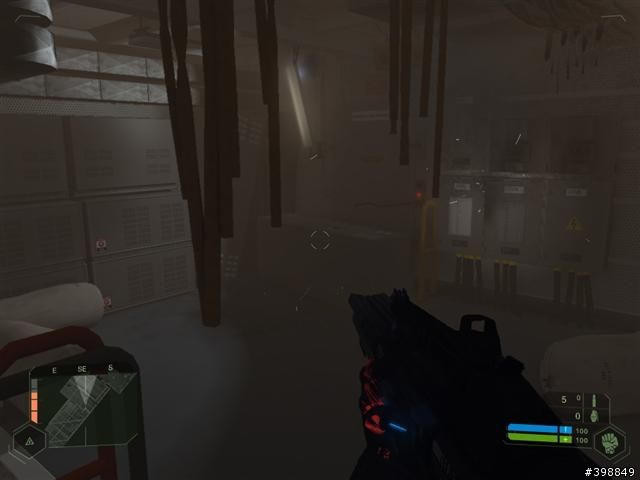

光源即时改变的效果（2）

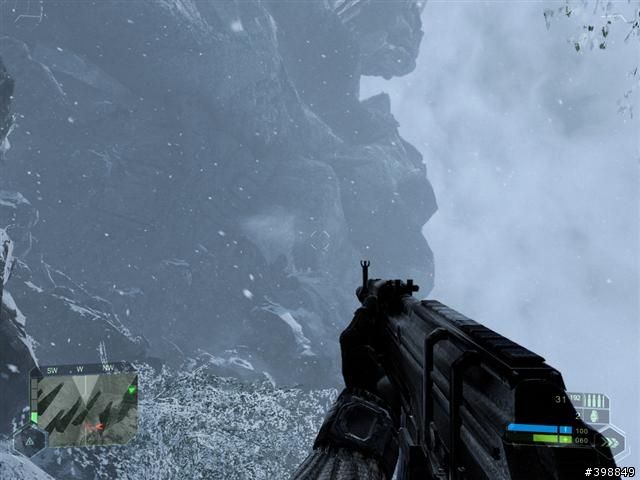

天气系统（Weather System）
天气系统让环境不再呆板，相信大家在游戏里已经看很多了，年初的STALKER: Shadow of Chernobyl及
Gears of War等游戏在这方面都做了很好的演绎；雨天效果方面Crysis并没有特别出色，但是下雪效果绝对
是游戏史上的经典，片片雪花从眼前飞过，每片的大小皆不同，落下的速度呈现出非常生动自然的感觉，这
样的效果就连强调雪地景色的Lost Planet: Extreme Condition都难以望其项背，从下雪的效果就可以看出
CryEngine2的粒子系统的威力。

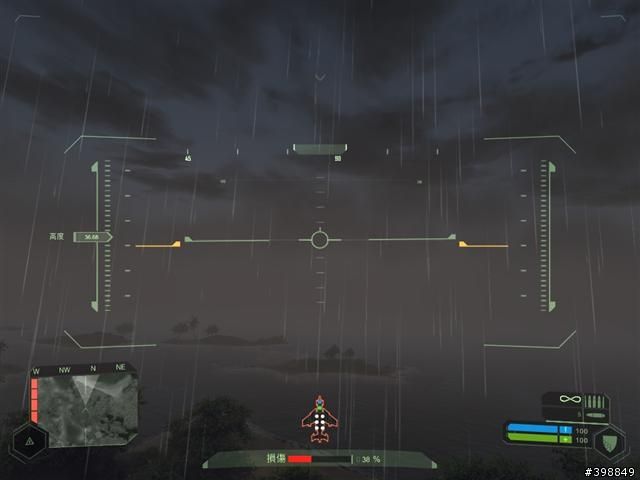

淫雨霏霏

败败火

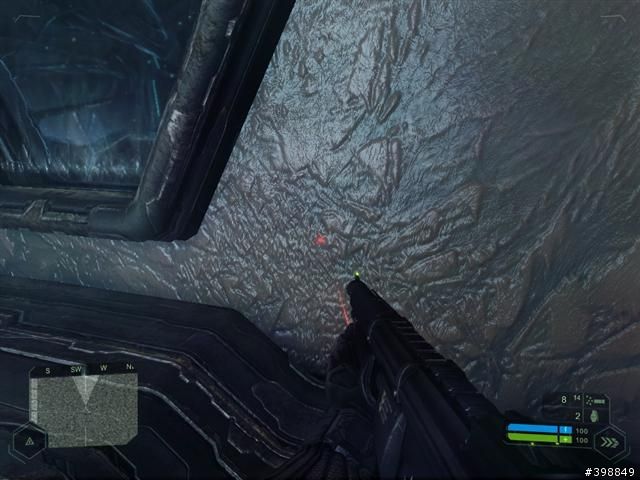

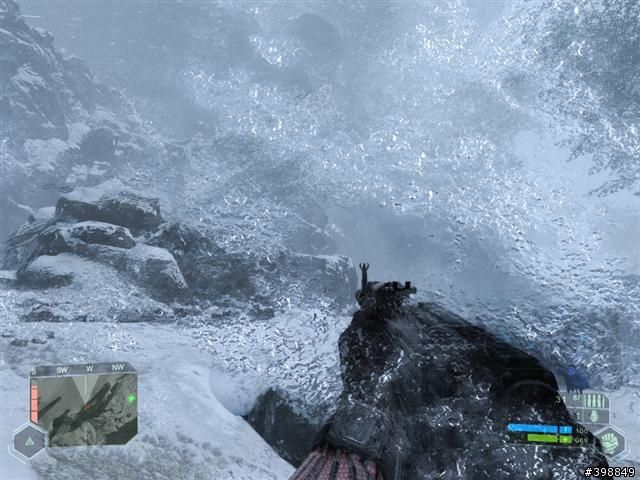

屏幕特效（Screen Effect）
这类的特效用途在于增加临场感，特别是对于像Crysis这样的第一人称射击游戏，善加利用屏幕效果可以
让玩家更有融入的感觉，例如齿印，爪痕等。Gamecube上的Metroid Prime （2003）曾将Screen Effect发挥得
淋漓尽致。Crysis在这方面的应用则有血渍、泥渍、水纹（模拟面罩刚出水面的效果）、结冰等特效，尤其是
结冰特效，几乎会让人以为屏幕被冰冻了呢。这类特效属于Post-Effect后处理，因为和画面中的Geometry无关，
因此在绘图管线的最后才加上去。

血渍效果

水面弹痕

晶莹琉璃

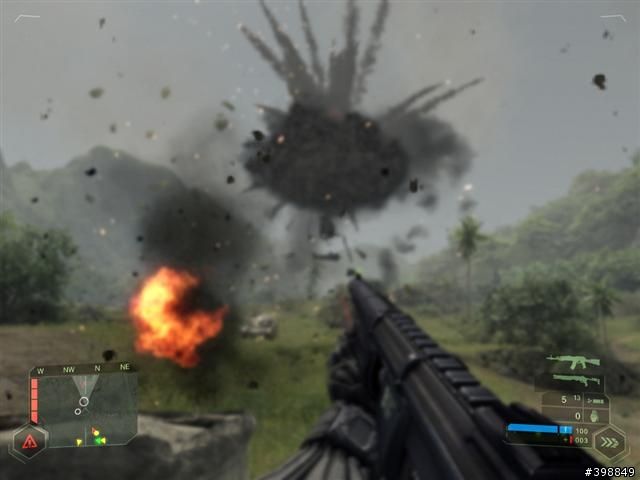

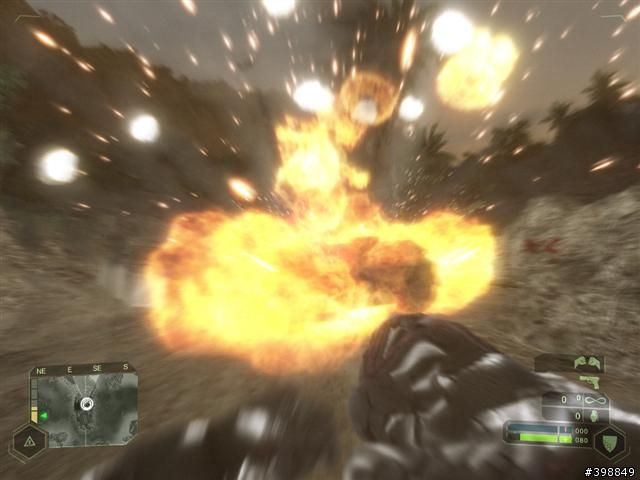

爆炸效果
CryEngine2利用HDR、粒子系统(Particle System)及高质量的贴图创造出令人惊心动魄的爆炸效果。

[ 本帖最后由 SnowRealm 于 2007-12-27 23:14 编辑 ]

作者: SnowRealm 时间: 2007-12-24 18:13
DX10 v.s DX9

Crysis支持DirectX 9及DirectX 10两种绘图模式，但是在Direct X 10之下才能够将所有特效设成“Very High”，而也唯有”Very High”的设定才能够发挥CryEngine2全部的威力!

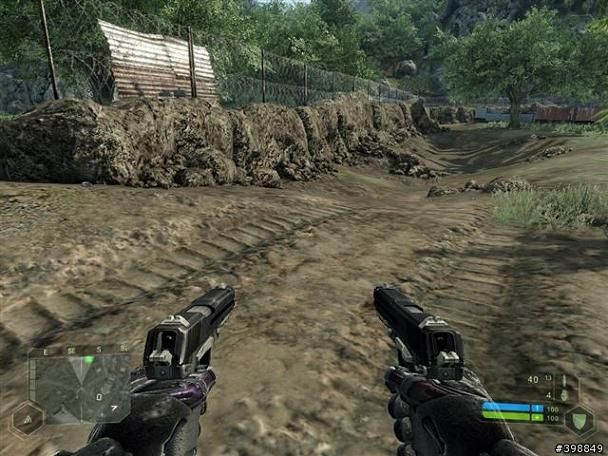

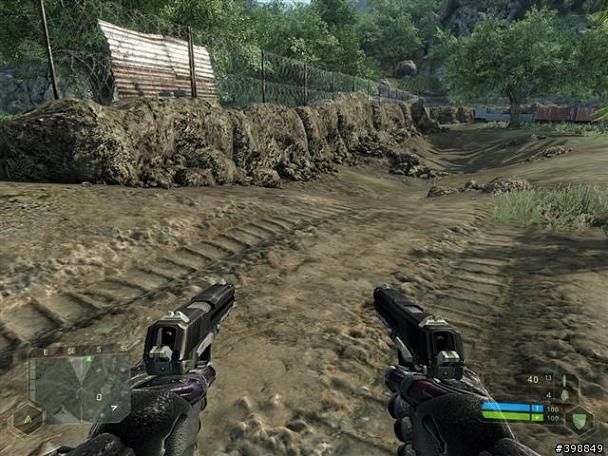

纹理质量比较

Very High纹理质量 - DX10 High纹理质量 - DX9

Very High纹理质量 - DX10 High纹理质量 - DX9

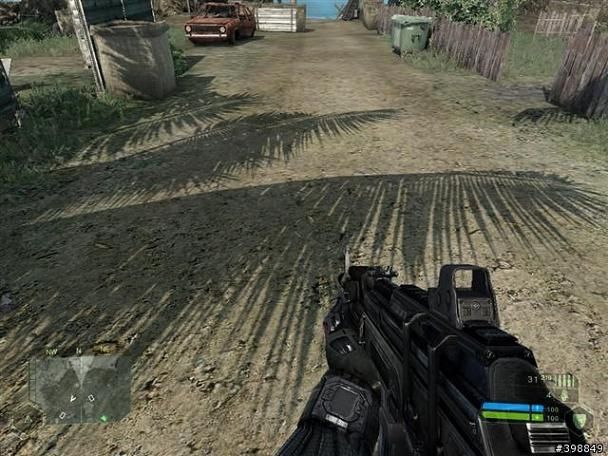

阴影比较

超高画质阴影 - DX10 高画质阴影 - DX9

物件品质比较

Very High物件品质 - DX10 High物件品质 - DX9

水面质量比较

Very High水面品质 - DX10 High水面品质 - DX9

贴图比较

超高/高贴图品质中/低贴图品质

Crysis里面只有两套贴图，超高质量和高质量共享一套，中质量和低质量用另外一套。

全部设定比较

全部设定Very High 全部设定High

全部设定Medium 全部设定Low

结语

Crysis堪称是2007年最具指标性的游戏，撇开游戏性不谈，单单画面部分就已经为整个游戏业界立下了一个标竿，让世人得以一窥未来两年内游戏界的画面水平。在2007年末，谨以此文与各位Games同好共勉，并期待2008年的到来。

[ 本帖最后由 SnowRealm 于 2007-12-24 21:13 编辑 ]

作者: chikkery 时间: 2007-12-24 18:18
暂占6楼～。。。

作者: 超级芒果 时间: 2007-12-24 18:27
暂占9楼～。。。

作者: niooin 时间: 2007-12-24 18:39
:wub: :wub: 不错啊

作者: sunnerman 时间: 2007-12-24 18:46
暂占11楼...................

作者: fiorentina 时间: 2007-12-24 18:47
提示: 作者被禁止或删除内容自动屏蔽

作者: jiuzhege 时间: 2007-12-24 18:48
orz。。。。。。。。。。。。。。

作者: 过家家 时间: 2007-12-24 18:56
都被你占完了:lol:

作者: reyy521 时间: 2007-12-24 19:14
看看不错。养养眼。不最多什么时间有米上套高配置也玩玩这游戏。暂时还是2500+撑这。

作者: wujunxy 时间: 2007-12-24 20:20
看了有上88GTS的冲动！:funk:

作者: 萤火虫 时间: 2007-12-24 21:18

原帖由 wujunxy 于 2007-12-24 20:20 发表
看了有上88GTS的冲动！:funk:

同学..忍住~我用79先过过瘾...咱们明年买8800再跑

作者: 93blue 时间: 2007-12-24 22:20
效果的确是不错了

可惜8600顶不住

作者: xiaolongzi 时间: 2007-12-24 22:33
果然是世界第一引擎

作者: bfg9000 时间: 2007-12-24 22:54
ULTRAHIGH特效呢:w00t):

作者: 2000wcw 时间: 2007-12-24 23:23
不错，“克莱西施DX10”这部电影真的很好看！:devil: :devil: :devil:

作者: 7800gt 时间: 2007-12-24 23:30
耶稣光:lol: 太有才了

作者: lobbiest 时间: 2007-12-25 11:05
姐泣的dx10不是说是骗子dx10么？xp下面破解一下也可以打的开。

作者: Asuka 时间: 2007-12-25 11:21

原帖由 lobbiest 于 2007-12-25 11:05 发表
姐泣的dx10不是说是骗子dx10么？xp下面破解一下也可以打的开。

根本是谣言

你让他修改一个跟Vista/DX10相同的cfg出来看看？

所谓的提升速度，都是通过修改cfg降低某些效果得到的

不存在免费的速度提升

作者: kilgor 时间: 2007-12-25 12:03
感觉D9和D10下画面区别不大:unsure:

作者: ylg98700 时间: 2007-12-25 16:14
技术贴要支持，转贴也支持，等下马甲也来支持:crying:

作者: Felix.Cai 时间: 2007-12-25 16:41
强帖留名:wub:

作者: 鲁爾 时间: 2007-12-25 16:53
图挺多的……:shifty:

作者: mj23168 时间: 2007-12-25 18:20
轉貼來源為什麼不寫上Mobile01?

作者: SnowRealm 时间: 2007-12-27 23:17

原帖由 mj23168 于 2007-12-25 18:20 发表
轉貼來源為什麼不寫上Mobile01?

是我的疏忽:a)
我没有理由拒绝您的提议:loveliness:，谢谢。:)

[ 本帖最后由 SnowRealm 于 2007-12-27 23:23 编辑 ]
