标题: 拆了APC的防浪涌电源净化器P6B-CH [打印本页]
作者: shjoyjoy    时间: 2008-1-20 20:45
标题: 拆了APC的防浪涌电源净化器P6B-CH
不知道这东东该发到哪个区，想想还是放在音频区吧。对音频的兄弟还有点用。号称是1800焦尔的，有兴趣的兄弟可以和贝尔金的比比。感觉这些个东东真是暴利。自己动手也能做个不错的东西来。
作者: shjoyjoy    时间: 2008-1-20 20:47

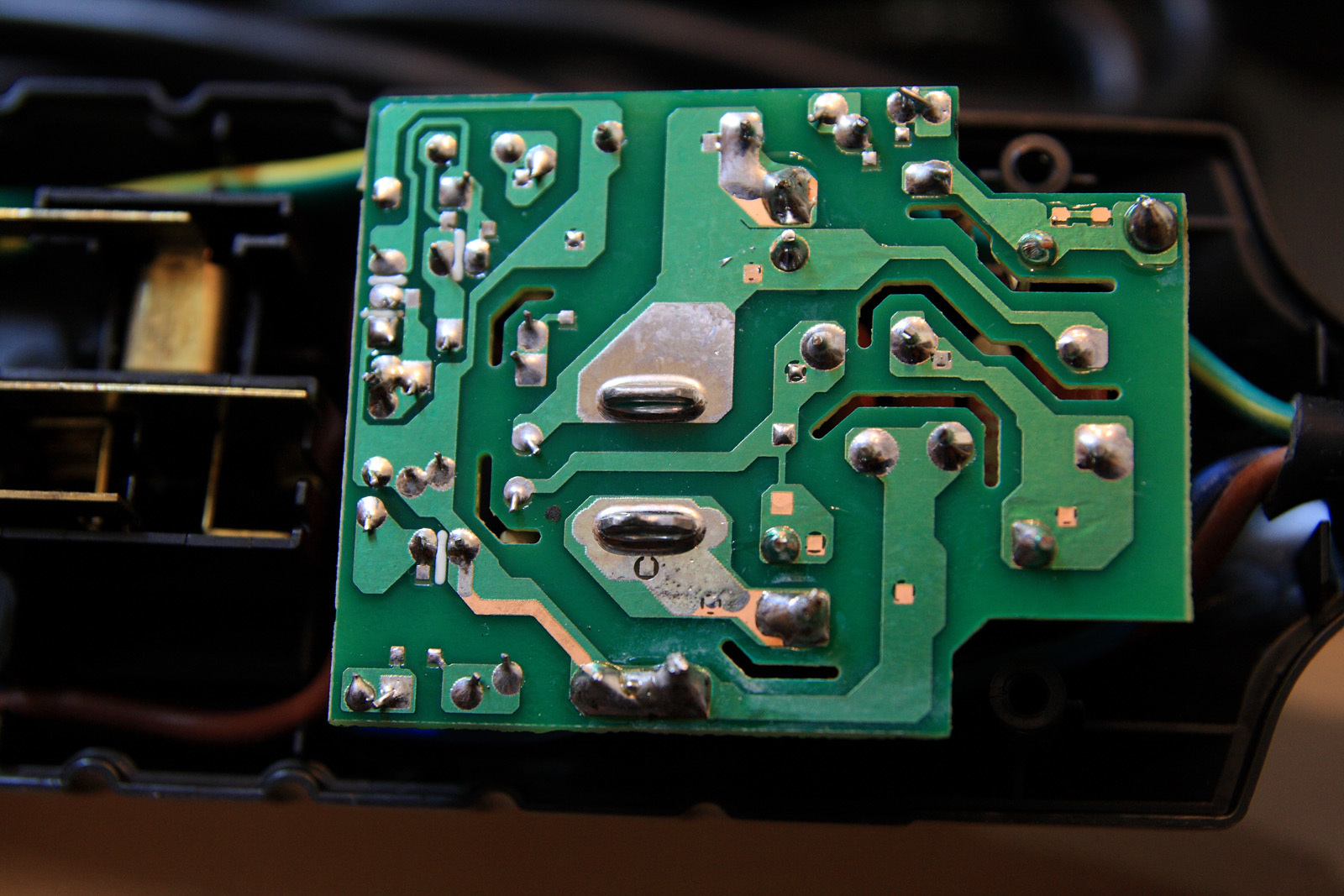

电路板背面，还有铜片，铜片厚度马马虎虎还行。
作者: shjoyjoy    时间: 2008-1-20 20:49

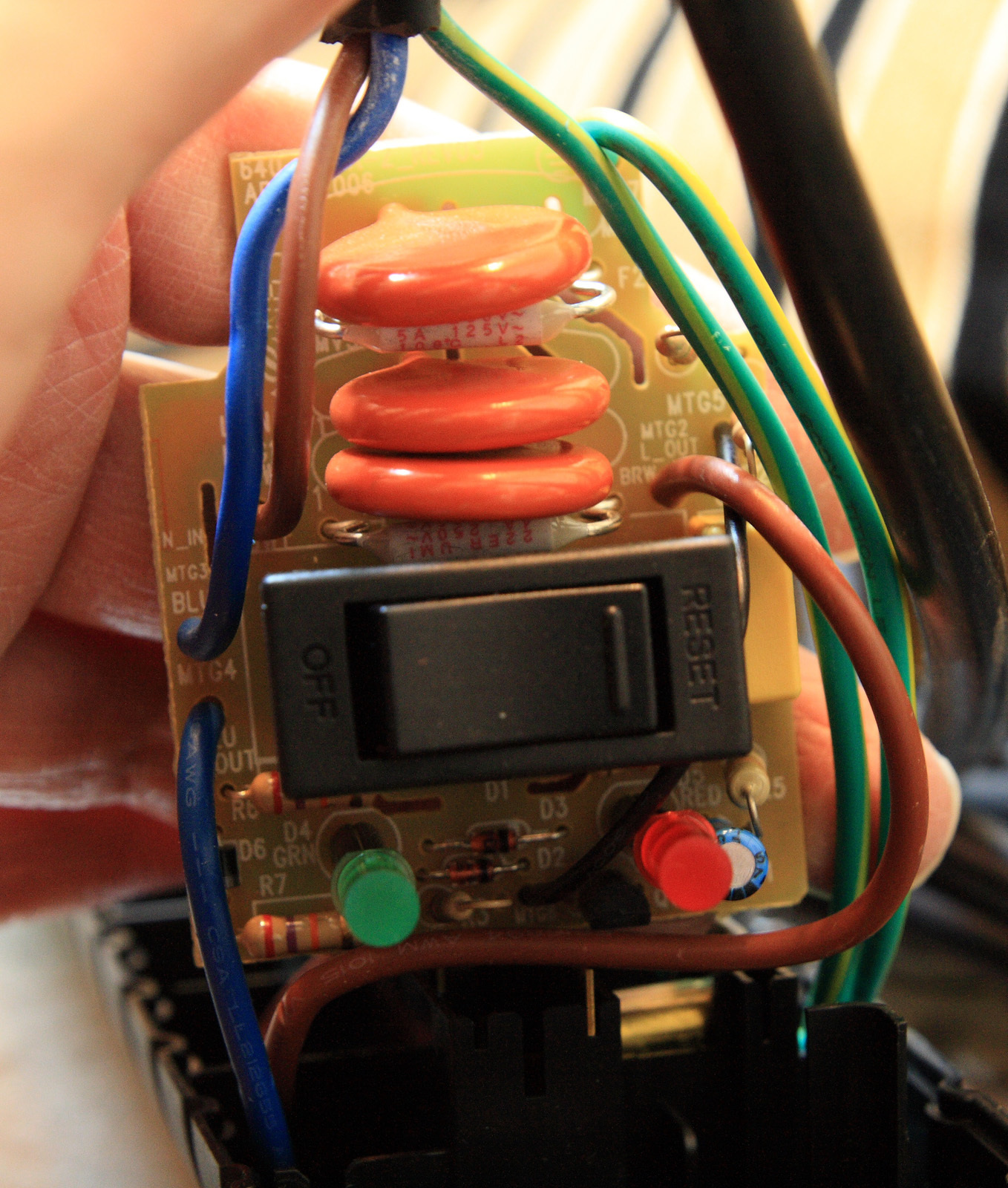

元器件，正面照。
作者: 乔治亚斯    时间: 2008-1-20 20:50
:funk: 正用着，观看一下
作者: kovaco    时间: 2008-1-20 20:54
还是贝尔金的好:thumbsup:
作者: shjoyjoy    时间: 2008-1-20 20:58
传统的MOV压敏电阻，型号20D471K。那个TOP的用的啥M&G防浪涌，挺吓唬人，以为啥牛牛的东东，原来就是把MOV和GDT弄了个缩写。不知道能比单独的MOV能好多少。贝尔金的拆解网上有，就不去弄个来拆了。
作者: 光辉的晨星    时间: 2008-1-20 21:00
提示: 作者被禁止或删除 内容自动屏蔽
作者: shjoyjoy    时间: 2008-1-20 21:07
原帖由 kovaco 于 2008-1-20 20:54 发表 2 ]# J2 P" s& N% h$ r) z0 g
还是贝尔金的好:thumbsup:

/ V5 E' q/ f, X2 Q2 Y  N4 r贝尔金的也好不到哪去，APC好的货色都在国外卖，国内没啥像样的货色。51nb有人拆过APC的Surge Arrest Network，用料做工都没话说。国内也就是Personal版在卖卖了。
作者: shjoyjoy    时间: 2008-1-20 21:12
原帖由 光辉的晨星 于 2008-1-20 21:00 发表 2 K( V; i8 D* k1 q- I/ J
有没有突破开关的?:huh: :a)

* R: {( ]+ f7 A突破拆过一个老款的6位防雷II代，新一点的带M&G的TZ-C1手头没有。没拍照片，因为没啥好拍的，里面就是4个MOV，其它啥也没有，不过做工还是相当不错的，连线不少使用了接线柱。突破还是值得依赖的国货。
作者: kovaco    时间: 2008-1-20 21:16
原帖由 shjoyjoy 于 2008-1-20 21:07 发表 & h5 |5 B5 }  T% H+ Y6 ~8 k- A  X

  T- Y1 _! V2 K/ n. ~贝尔金的也好不到哪去，APC好的货色都在国外卖，国内没啥像样的货色。51nb有人拆过APC的Surge Arrest Network，用料做工都没话说。国内也就是Personal版在卖卖了。
" l3 o0 q6 w7 q. l
7 q! d4 H' k/ `1 j/ g+ ^7 _
我说的是和你贴的这种比:charles:
作者: shjoyjoy    时间: 2008-1-20 21:16
原帖由 乔治亚斯 于 2008-1-20 20:50 发表
2 N6 o5 t4 n/ h5 H* f9 `! d, X:funk: 正用着，观看一下
0 v) T) ~9 h7 g" }+ L" ^- l2 s3 }
:devil: 新买的，就拆了。还是原创，版主为啥就不表示一下呢。
作者: shjoyjoy    时间: 2008-1-20 21:20
原帖由 kovaco 于 2008-1-20 21:16 发表 - R8 ~7 `6 a$ K6 P3 d* y
8 F, V# ~, ?9 ^. X/ b9 u8 Q, C( @9 N
- e# U% Q' O% `2 |& h1 B1 h; O$ A
我说的是和你贴的这种比:charles:

4 z9 k1 d7 m6 Y; ^/ S  j) O市面上卖的贝尔金都一个样，大家彼此彼此。基本上都只能归入入门级产品。
作者: shjoyjoy    时间: 2008-1-20 21:26
这个是网友拆APC的链接，他改造的就是俗称的洋垃圾。国内只见到Per5。还不如买个洋垃圾自己改。
$ h( E( v  J0 m' i( Chttp://www.51nb.com/forum/viewth ... p;extra=&page=1
作者: zenhigh    时间: 2008-1-20 21:28
这个嘛，你要拆最老的那种：
作者: ahdm    时间: 2008-1-20 21:30
提示: 作者被禁止或删除 内容自动屏蔽
作者: zenhigh    时间: 2008-1-20 21:31
贝尔金插座？纯属过家家的；APC造电源产品的时候，贝尔金还不知道在哪儿和泥巴呢% x+ [0 I1 u+ |" [3 {3 A5 W" X
, u8 M; F& ~% ^
现在这些APC "新款"插座我都怀疑是与贝尔金一样，出自同一个代工厂 (_(/ I& o8 B: C' ^  \" {
  Z  |1 ]7 F7 ?: P* E
[ 本帖最后由 zenhigh 于 2008-1-20 21:33 编辑 ]
作者: 66MT    时间: 2008-1-20 21:37
贝尔金纯属业余. c3 C+ j9 S- D8 e
( ?$ b& a$ L) L. q$ q- _
绝对无视
& W# y) _5 l$ w7 ~+ d1 y# C" i3 ^9 J& @, X; K7 J, T
APC才是行家
作者: kovaco    时间: 2008-1-20 21:42
发现有些人什么话都敢乱说:sweatingbullets:
作者: shjoyjoy    时间: 2008-1-20 21:51
原帖由 zenhigh 于 2008-1-20 21:28 发表 ( c4 Q- K2 R' B8 U* @, p
这个嘛，你要拆最老的那种：

% @) h$ y& ~, P2 b& ZPer就是Personal系列，51nb有人拆过了。他们拆的是米国版的，偶相信国货版不会比米国版的强，所以就不打算动手了。还是等高端一点的系列出来再买来拆。
作者: shjoyjoy    时间: 2008-1-20 21:57
还有这个Per5和PXE系列都被APC归入了Essential系列，也就是最低端系列。比那个P6B还要低端。米国的Per7基本上都是10到12个美金，也就70到80人民币吧。
作者: kovaco    时间: 2008-1-20 22:06
APC最好的系列是SurgeArrest Performance,30美金左右,就算好也好得有限,插座这种民用产品上,APC是靠价格优势来保证市场份额的
作者: prcghost    时间: 2008-1-20 22:11
贝尔金至尊版，我做过耐压试验，10KA没问题，后来加到15KA就爆了。其他品牌基本10KA就爆了。
* D8 ^0 I( F) t! |3 j1 G% ?9 E) N- k' E4 j
PS：国家电涌保护器测试中心
作者: 66MT    时间: 2008-1-20 22:38
原帖由 prcghost 于 2008-1-20 22:11 发表 2 X  |( L4 {3 V! C; Y  o" D
贝尔金至尊版，我做过耐压试验，10KA没问题，后来加到15KA就爆了。其他品牌基本10KA就爆了。6 d* S. V0 w: q9 [8 j

) c3 r2 G$ q8 O6 jPS：国家电涌保护器测试中心

: k5 p' M* [7 ^. Z6 H! ]; R% m2 [3 X0 ~& D9 v
仅此而已
作者: BBzi    时间: 2008-1-20 22:44
200-400买个清华大学吴刚出的滤波器不是更好？
4 Y2 s5 S( e" L, Z% G5 J# r% b" S) ?' \0 q
新的1000型号也不贵。
作者: shjoyjoy    时间: 2008-1-21 22:04

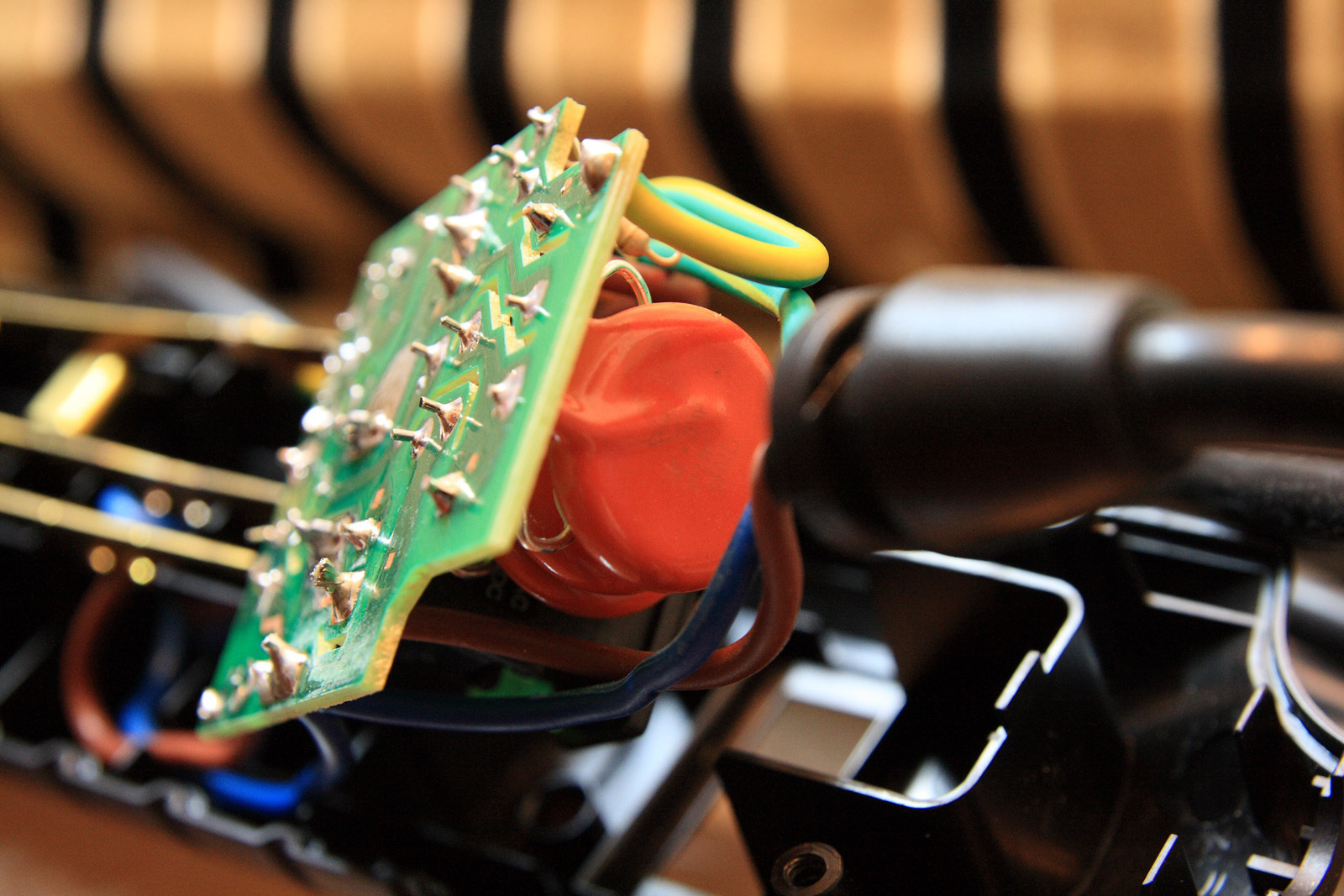

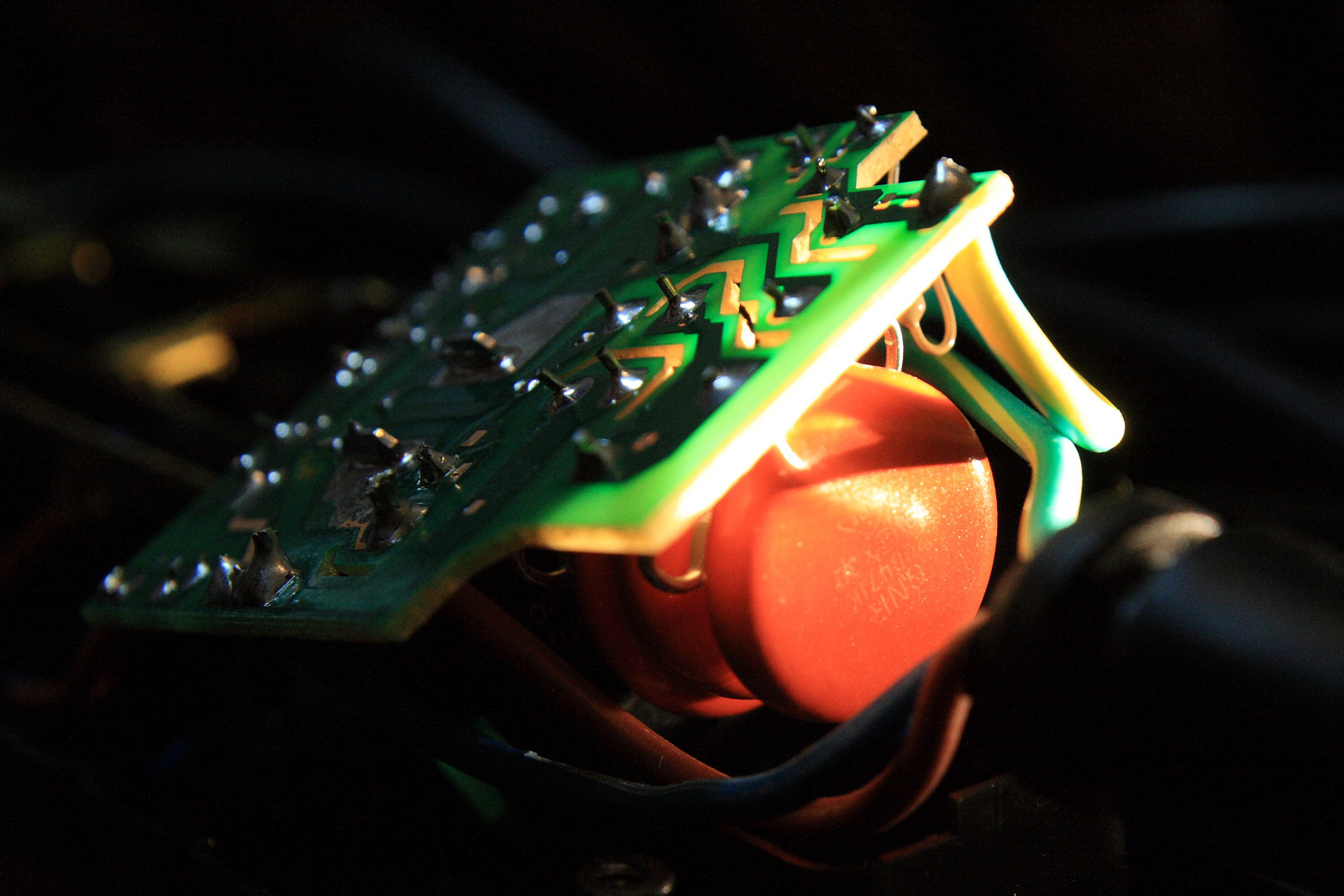

补两张图
作者: lefeixiang    时间: 2008-1-21 23:42
提示: 作者被禁止或删除 内容自动屏蔽
作者: 乔治亚斯    时间: 2008-1-21 23:44
(_( 图看得一点都不过瘾
作者: shjoyjoy    时间: 2008-1-22 00:08
有拆Per5的，那个图片多。
作者: 乔治亚斯    时间: 2008-1-22 00:43
:whistling: 图片太小，上图床
作者: Simonmai    时间: 2008-1-22 12:05
原帖由 prcghost 于 2008-1-20 22:11 发表
: F0 |7 s1 g1 r2 H! P贝尔金至尊版，我做过耐压试验，10KA没问题，后来加到15KA就爆了。其他品牌基本10KA就爆了。* a0 d# c1 W' g( e' M! N% z

; C+ N5 W8 Z7 BPS：国家电涌保护器测试中心

2 [/ L5 d3 l' Z( l- _: t, \/ Z( I% x$ v. Z* G
兄弟，是10KV吧，我不能想象10KA的电流通过是什么概念0 Y: j" u2 k6 p. V. `- F# W- O9 E
拜托把物理单位弄明白再来评测吧0 h! z6 X8 Q% V# a7 A5 s
4 @0 s% Q" \+ T( G
[ 本帖最后由 Simonmai 于 2008-1-22 12:36 编辑 ]
作者: Heng    时间: 2008-1-22 12:18
P6B-CH...正在用，看来一般般啊，不过贝尔金的看了就算最贵那种2000多焦的都不咋样。
作者: hench    时间: 2008-1-22 12:23
原帖由 shjoyjoy 于 2008-1-20 21:07 发表 贝尔金的也好不到哪去，APC好的货色都在国外卖，国内没啥像样的货色。51nb有人拆过APC的Surge Arrest Network，用料做工都没话说。国内也就是Personal版在卖卖了。
我用的就是network,国内有卖的，不过少些，比贝尔金的强
作者: 网络幻想狂    时间: 2008-1-22 12:28
发现GZ高人一大堆
作者: flz821028    时间: 2008-1-22 18:25
和贝尔金 F9G826zh3M比如何？:unsure:
作者: 18043010    时间: 2008-1-22 18:35
都是高人）））））））））））））））））
作者: kovaco    时间: 2008-1-22 18:45
原帖由 Simonmai 于 2008-1-22 12:05 发表
  D: D; O% x5 K! }1 d' o
/ n5 ^8 \" H# z' q+ T* W( M
( Z" b  B# i% K* n0 e; v兄弟，是10KV吧，我不能想象10KA的电流通过是什么概念
$ b5 d( m* J+ H8 Q1 \( K, T: k! H拜托把物理单位弄明白再来评测吧

5 c  e, j" {3 e9 v% B9 Q
0 T" n) Y  A  q4 {: V! _很奇怪你这么理直气壮,浪涌保护是针对最大负荷电流的,而不是电压,220V的交流电,你怎么在插座上得到10KV :sweatingbullets:
作者: kovaco    时间: 2008-1-22 18:52
原帖由 hench 于 2008-1-22 12:23 发表
' N( |/ W- Y& `. ?2 ~6 g$ u我用的就是network,国内有卖的，不过少些，比贝尔金的强

1 R! h9 M  j7 i: U+ l
$ \: t8 D, d3 `7 ]: ]Arrest Network并不是高档货:sweatingbullets:
作者: 裤袋无米    时间: 2008-1-22 19:55
我用的是这种，N年前在YLJ堆买的，一直在用。不知什么档次！？2 ^6 y) M# r4 d: V+ {: j
  \( }  I, a' j# R& t
  R* d$ i. n/ K6 R! j  ?7 k5 p' O( Y
http://www.tripplite.com/products/product.cfm?productID=99
作者: shjoyjoy    时间: 2008-1-22 23:24
原帖由 Simonmai 于 2008-1-22 12:05 发表 8 Q" l% C) t) A& X3 V

- S( w! }9 V' n8 K/ t
- Y  R# ~" j# T- S兄弟，是10KV吧，我不能想象10KA的电流通过是什么概念. z( k' d* J) @, Y3 t. N
拜托把物理单位弄明白再来评测吧
: j! p4 j" f1 i# C7 w3 k3 b2 z  ]
呃，是10KA。我对这方面知识也是一知半解，前面那位兄弟应该是没有写波形，这里可能是浪涌试验里的8/20us波形下测试结果。在雷击环境下，直击雷电流波形是10/350us，感应雷是8/20us。其实到了我们桌面，防浪涌已经算是第三级防护了。真要防雷击，要靠前两级保护，单独我们现在讨论的这些个桌面防浪涌设备，根本抵挡不住的。就算串一长串都不行。
/ P. D4 A& ?) i0 o0 _/ l' q; j7 {( F) E0 l3 R" a3 G0 d' j! ^/ D
[ 本帖最后由 shjoyjoy 于 2008-1-22 23:49 编辑 ]
作者: hench    时间: 2008-1-23 03:24
原帖由 kovaco 于 2008-1-22 18:52 发表
: O( j) Y1 y6 b5 ]* W: V& G3 G. d( P$ u- t% s5 ?- p
: b7 b' u& `+ n" A
Arrest Network并不是高档货:sweatingbullets:

+ X5 s2 R- c% K& ]% u# w, K没有说是高档货啊
$ `: ?( Z1 e9 a3 c' H$ L% E200块钱的东西:loveliness:
作者: 乔治亚斯    时间: 2008-1-23 11:44
:funk: 我用的这个怎么还没上大图？期待ing
作者: shjoyjoy    时间: 2008-1-23 11:57
原帖由 乔治亚斯 于 2008-1-23 11:44 发表
! B/ d7 y9 V1 p3 K/ P4 F$ T:funk: 我用的这个怎么还没上大图？期待ing
2 ]1 }- U' p- B) v
昨天小酒喝多了，贴错地方了，给贴到Per5那个帖子里去了...
作者: 乔治亚斯    时间: 2008-1-23 13:24
原帖由 shjoyjoy 于 2008-1-23 11:57 发表 $ u' @2 ^. t" {& Z& w5 ]/ {
2 E- y  R9 a# K" ~& ^
昨天小酒喝多了，贴错地方了，给贴到Per5那个帖子里去了...

7 F. o8 @& k' P7 W5 v; w' @# }3 E, m; Z7 D- ~, M
:blink: 那我把那个贴扣分好了
作者: shjoyjoy    时间: 2008-1-23 14:06
查了一下Datasheet，心里严重不爽，非常怀疑P6B-CH是不是虚标。因为P6B-CH使用的20D471K和Per5使用的20D561K性能相差不是很大。Per5说明书标的是380焦尔，和20D561K中标称一致。但P6B-CH标称1800多焦耳，不知道怎么算出来的。:angry:
作者: shjoyjoy    时间: 2008-1-23 14:07
原帖由 乔治亚斯 于 2008-1-23 13:24 发表
/ \/ A$ t0 i: O2 Y* b. x
2 E! O6 T. }% X' L! X, H1 A" r
$ f5 C* i. j9 G; q4 ^& I:blink: 那我把那个贴扣分好了
) w% s/ \; E* o9 G2 h
:crying:
作者: shjoyjoy    时间: 2008-1-23 14:11
原帖由 乔治亚斯 于 2008-1-23 13:24 发表 5 L$ Q2 d# f9 |  \2 ~3 e7 }

. X, t; a5 j/ j! i: H! P1 T9 b7 {8 d  A) }  j7 T1 O7 ?+ d2 X( ^
:blink: 那我把那个贴扣分好了
) o  M! z; N% Z8 y+ H4 x
晚上我在这个帖子再重帖一遍，你给这个帖子再加一分嘛:loveliness: 。
作者: garou    时间: 2008-1-23 14:25
:wacko: 跟电源相比肯定属于暴利～
作者: shike_cuke    时间: 2008-1-23 14:32
就多这么个器件价格就上去啦........
作者: zjcxtt    时间: 2008-1-23 14:54
提示: 作者被禁止或删除 内容自动屏蔽
作者: 一生相随    时间: 2008-1-23 15:17
刚查了下TAOBAO，提及修改的APC那款旧的就10块:sweatingbullets: 真是比垃圾还便宜，准备改几个玩玩:shifty:
作者: shjoyjoy    时间: 2008-1-23 16:07
原帖由 一生相随 于 2008-1-23 15:17 发表
( n3 T+ W5 w/ M8 @7 y刚查了下TAOBAO，提及修改的APC那款旧的就10块:sweatingbullets: 真是比垃圾还便宜，准备改几个玩玩:shifty:
, H, x2 ]2 k5 l$ _! E
Network版的才值得改噢
作者: mards12    时间: 2008-1-23 17:18
:w00t): 这个东西都是浙江慈溪小厂做的，早就说过了..............: Z. Z$ a) N: L' t7 l* V: l5 }5 _

4 L$ h; P- T+ A% o' E- k. }/ L, i) @要YY看看产地就知道了.............
作者: 一生相随    时间: 2008-1-23 17:43
10块是比较值得玩玩的，尽管不知道效果如何。要知道上街买个（真空）的插座稍象样的都要20多啊)_) 我弄个玩玩再告诉大家:lol:
作者: ericcantone    时间: 2008-1-23 18:55
贝尔金最起码是终身质保:loveliness:
作者: shjoyjoy    时间: 2008-1-23 19:44
标题: 放错地方的图挪回来
作者: shjoyjoy    时间: 2008-1-23 19:44
作者: shjoyjoy    时间: 2008-1-23 19:45
作者: shjoyjoy    时间: 2008-1-23 19:45
作者: kazoo    时间: 2008-1-23 19:53
提示: 作者被禁止或删除 内容自动屏蔽
作者: coldscream    时间: 2008-1-24 09:48
要是早知道里面是这样子，就不会买APC的P6BN了。
作者: flz821028    时间: 2008-1-25 14:42
原帖由 一生相随 于 2008-1-23 17:43 发表
: K, H: V( W- c. z10块是比较值得玩玩的，尽管不知道效果如何。要知道上街买个（真空）的插座稍象样的都要20多啊)_) 我弄个玩玩再告诉大家:lol:
- Z: F% Z2 C+ u( i* o) ?% W5 [  y5 m3 z7 e
ＣＳ４３９８版ＣＴ４７００有眉目了吗？:wub:
作者: 一生相随    时间: 2008-1-26 17:10
不急不急，年底忙没时间，静下来再弄，错了就是浪费一大把的钱，天气冷拆IC也容易烧死，还是等等不，只要1天不那个……总会看到的B) 忽悠继续:shifty:
