标题: iGame研究所的宝贝：全球最强HTPC显卡曝光！首款刀版9600GT尝鲜 [打印本页]

作者: igame 时间: 2008-5-15 17:09
标题: iGame研究所的宝贝：全球最强HTPC显卡曝光！首款刀版9600GT尝鲜
刀开不刀。iGame研究所的新怪物马上要诞生了，先让各位发烧友抢先尝鲜一下：

● 全球首片刀版设计的9600GT曝光

目前只有七彩虹、影驰等少数几个厂商推出过128Bit的中端刀卡，想要把256Bit高端显卡压缩成刀卡？这几乎是不敢想象的！但是七彩虹的研发团队却做到了！

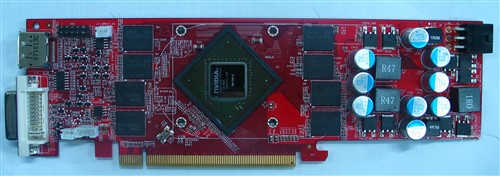

可以看到，这款9600GT压缩版的布局非常紧凑，为了严格控制卡身高度，不得不对PCB加长，对于96GT来说2+1相供电是必须的，所以供电模块占据了不少PCB面积。

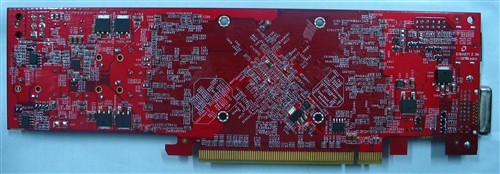

256Bit显存需要8颗显存颗粒，这对PCB布线是一个严峻的考验，一边四颗巧妙的分布在了GPU两侧，显存数据走线清晰可见，整体布局井井有条。全固态电容还有PCB背面密密麻麻的元件，比起很多全高非公版96GT都是有过之而无不及。

据笔者了解，这块工程样卡并非是最终版本，设计师正在对显卡进行微调和严格测试，以确保在高温环境下长期稳定运行，并且不会损失性能（保持公版650/1800MHz的高频率）。

● 高清时代需要刀卡，刀卡≠低端！

高清时代相信很多朋友都有组一台HTPC的意向，而HTPC最关键的配件就是机箱和显卡。由于客厅电脑注重外观和结构，其机箱往往体积小巧，这就对配套板卡的体积提出较高要求，一般来说Mini-ATX主板和Low-Profile显卡（俗称刀卡）是最佳选择。

很多小巧玲珑的HTPC机箱只能安装刀卡

但是，刀卡几乎都是低端入门级显卡（所以刀卡为贬义词，其实Low-Profile只是一种标准的设计尺寸），只有性能最弱的HD2400PRO、8400GS才会使用刀板设计，稍微强些的HD2600PRO、8500GT都是全高尺寸。这就让一些对3D性能有较高要求的玩家失望不已。

七彩虹HD2600XT Mini精致版

鉴于此，七彩虹曾经推出了一系列Mini精致版显卡，并打出了“客厅电脑显卡专家”的口号。七彩虹对中端主流显卡8600GT和HD2600XT的PCB进行了重新设计，将PCB压缩到了Low-Profile标准，使得HTPC的游戏性能得到了明显提升。
但是七彩虹的研发团队并没有满足于此，虽然8600GT/HD2600XT的性能比起8400GS/HD2400PRO强了很多，但想要玩转DX10游戏还是很勉强。难道追求美观、静音、小巧的HTPC就不能使用更强的显卡吗？

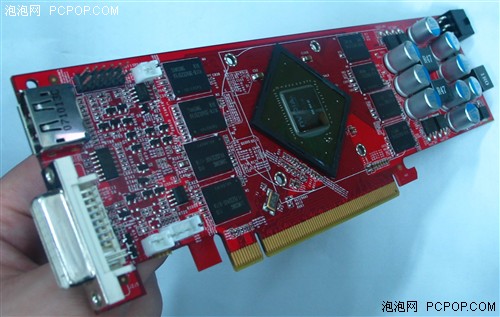

现在您看到的是一款尚未发布的工程样卡，从菱形封装的GPU核心马上可以辨识出它是块9600GT，它的PCB面积只有公版卡的1/2，在设计师的努力下，9600GT居然被“压缩”到这么小，真是让人有些意外。下面我们就来看看该卡的细节部分。

首先我们可以想想为什么刀卡一般都是低端入门显卡？这是因为8400GS、HD2400的GPU核心非常小、显存位宽也只有64Bit，它们仅需要4颗GDDR2显存或者2颗GDDR3显存就能满足要求，所以芯片占地面积小，PCB走线并不复杂，而且对供电的要求很低，PCB面积不用太大、层数不用太多，就能满足要求。

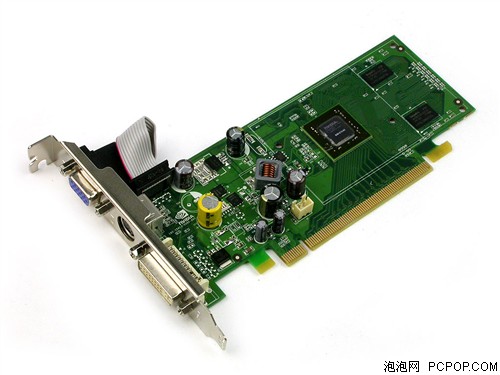

刀版8400GS的PCB（公版）非常简洁明了

如果想要把中端卡按照Low-Profile的标准设计，难度已经比较高了，此时GPU芯片面积增大，显存位宽达到了128Bit，需要8颗GDDR2显存或4颗GDDR3才能满足要求，而且供电部分也丝毫马虎不得，128Bit显存的走线非常复杂，普通6层PCB无法完成。

刀版8600GT的PCB上的元件分布密密麻麻，集成度相当高了（8层PCB）

作者: vickey 时间: 2008-5-15 17:18
标题: 牛
很牛，相当牛

作者: igame 时间: 2008-5-15 18:22
用户的调查数据

[attach]869753[/attach]

作者: 长风 时间: 2008-5-15 19:00
支持，好东西。

作者: vironlee 时间: 2008-5-21 14:00
七彩虹公司的市场部和研发部的总监都很聪明
很有眼光
我听过陈小春的一首歌"狠角色"
可以预料到七彩虹将会成为这样的

作者: ailong 时间: 2008-6-5 15:53
热量相对低些的ATI 3650~3690~3850~什么时候上?

作者: 大锤子 时间: 2008-6-6 15:12
:funk:

好长。。。。。

作者: benq_colorful 时间: 2008-6-19 22:52
http://we.pcinlife.com/viewthrea ... e%3D1&frombbs=1

作者: 草莓新地 时间: 2008-6-25 00:06

原帖由 vironlee 于 2008-5-21 14:00 发表
七彩虹公司的市场部和研发部的总监都很聪明
很有眼光
我听过陈小春的一首歌"狠角色"
可以预料到七彩虹将会成为这样的

吹吧，反正打死我不用L J QCH

作者: templar828 时间: 2008-6-29 16:06
非常好，可惜太贵了！
500块可以接受

作者: Iverson76 时间: 2008-7-14 14:05
很黄很角色

作者: frozennova 时间: 2008-8-5 13:27
提示: 作者被禁止或删除内容自动屏蔽

作者: linusisme 时间: 2008-8-23 21:45
不知是否会有3850的刀卡，而且别像9600GT那么长，还是有些机箱装不下。

作者: zuer116 时间: 2008-8-25 15:11
七彩虹的产品近期确实有不少自己研发的新品出来，感觉都还不错，希望民族品牌能真正从产品出发，强大起来。

作者: esove 时间: 2009-2-20 12:06
感觉没影驰做得好看啊

作者: ttkfy 时间: 2009-3-5 19:52
不错。。。。。。。
