作者: wvihor 时间: 2008-6-18 14:09
标题: 超强的单插槽风冷散热，丽台9600GT S-GANPIPE华丽登场（已经改了图床）
這一塊卡是麗臺自製6層板,NV官版是10層版

看一下麗臺這一塊規格
繪圖處理單元(GPU) NVIDIA GeForce 9600 GT
匯流排介面型式(BUS) PCI Express 2.0 (fully backwards compatible with PCI Express)
記憶體容量 512MB GDDR3
晶片/記憶體時脈 650/900MHz
記憶體資料傳輸率 1800MHz
輸出介面 Dual Dual-Link DVI, HDTV
記憶體匯流排(bit) 256-bit

看看包裝

注意看一下,9600GT 後面有一行註解 “S-FANPIPE”
這一張夠清楚吧!

何謂 “S-FANPIPE”
現在解釋給各位了解
S型熱導管+風扇+鰭片散熱
我想這一款麗臺應該是訴求它的散熱效果
好吧! 既然如此等等就看一下它的溫度表現

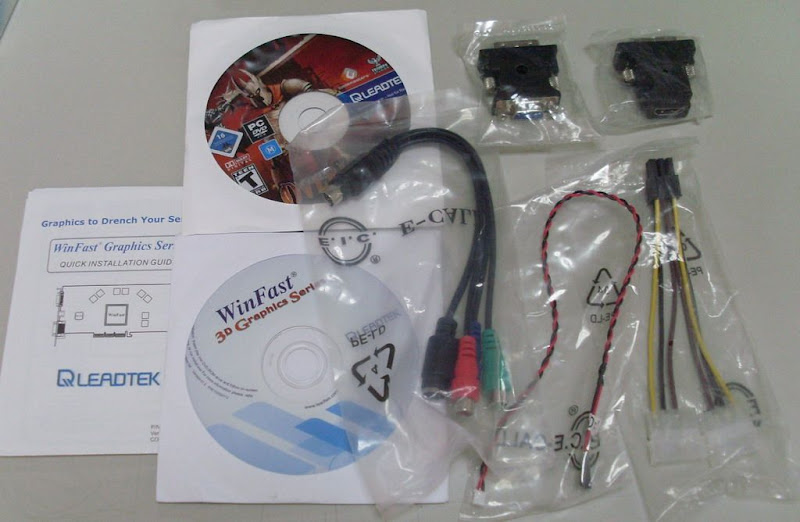

配件清單

產品操作手冊
快速安裝手冊
驅動程式 & 附贈軟體光碟
DVI to VGA 轉接頭
HDTV 輸出線
6-pin power cable
DVI-to-HDMI dongle
SPDIF-in audio cable
麗臺有附DVI-to-HDMI dongle 蠻貼心的
有的廠商沒附

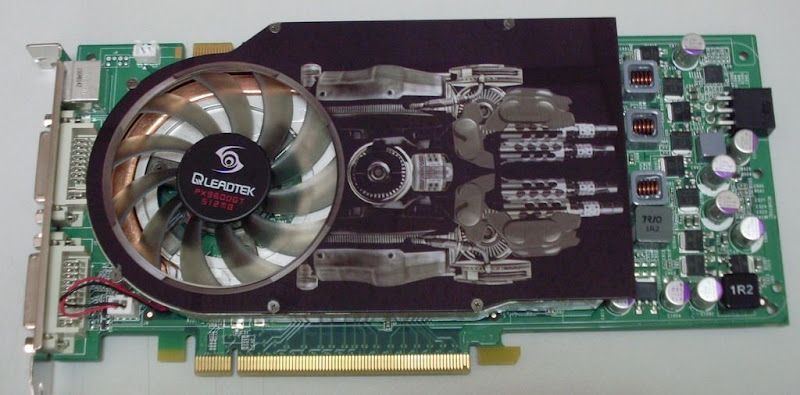

主體

背面

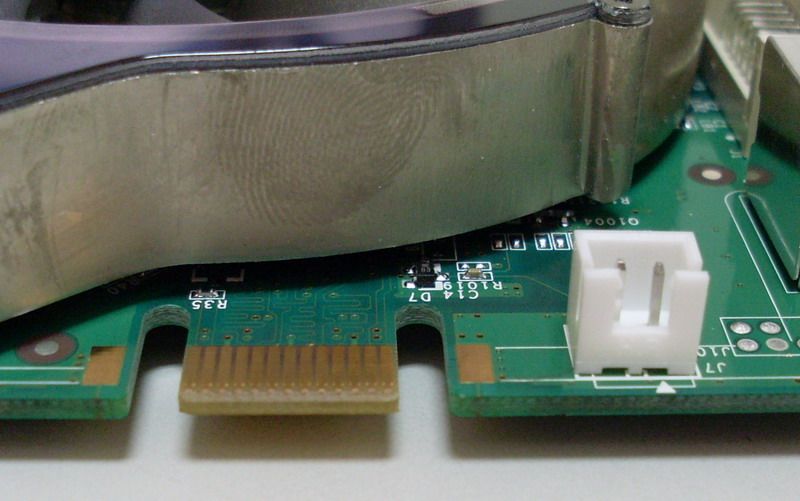

SLI金手指 &HDIM音源座

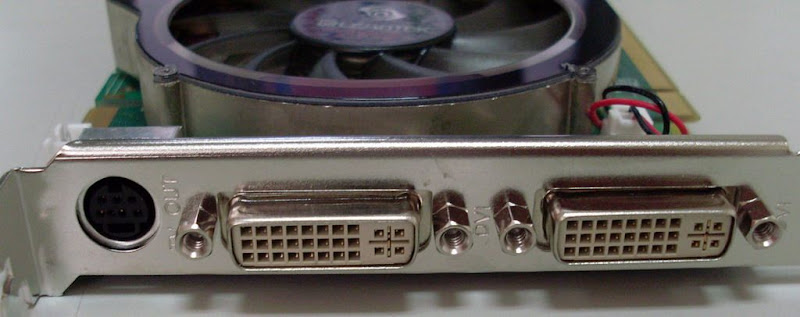

輸出介面 Dual Dual-Link DVI, HDTV

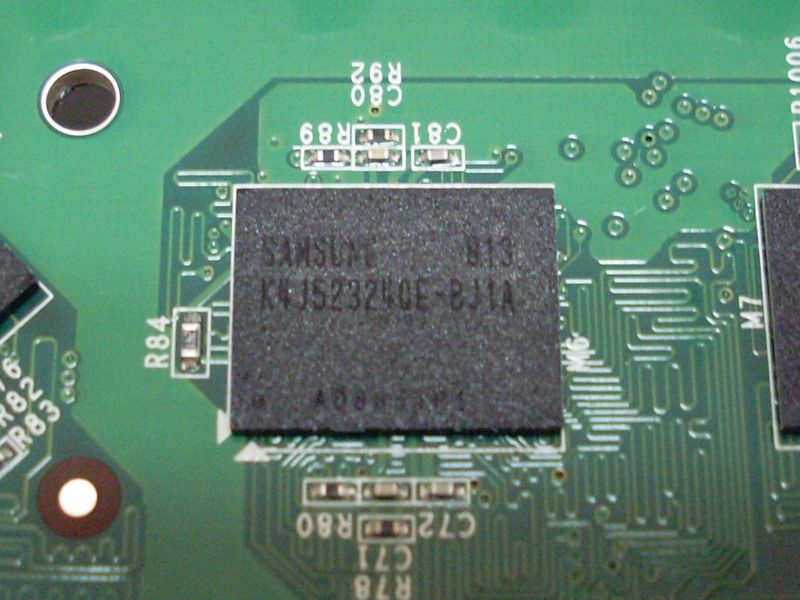

記憶體三星顆粒 -10

全固態電熔 &三相電源

現在來拆解風扇,看看結構

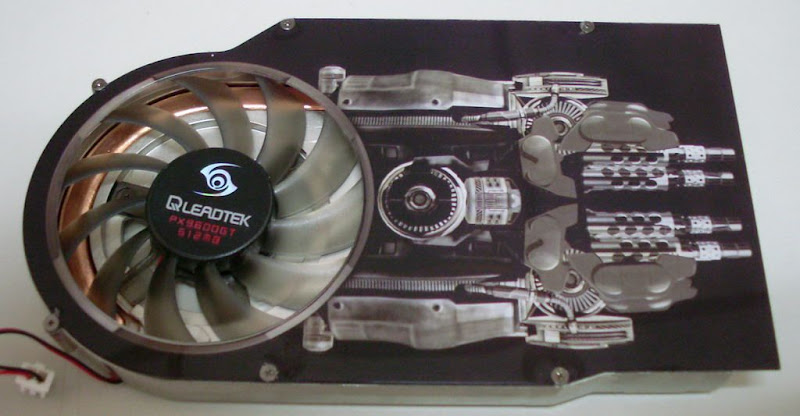

風扇主體

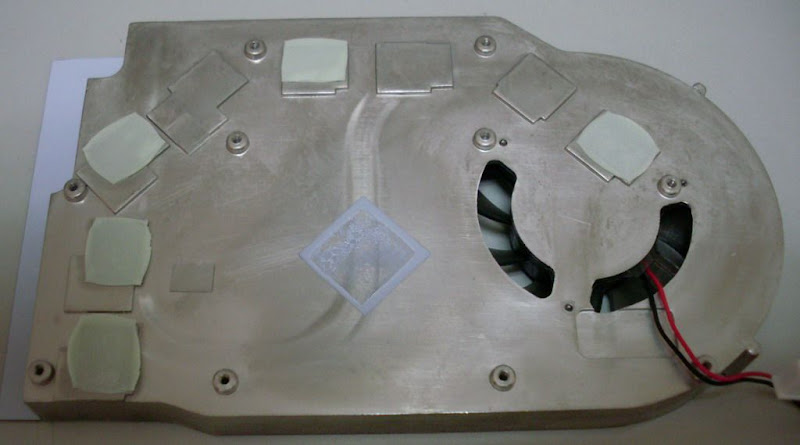

風扇背面

記憶體都有散熱到,用散熱貼才不會糊糊滴…………..
注意看一下有沒有看到S型,那就是熱導管位置

拆開上蓋,主體結構都看的到了,有沒有看到紅銅S熱導管

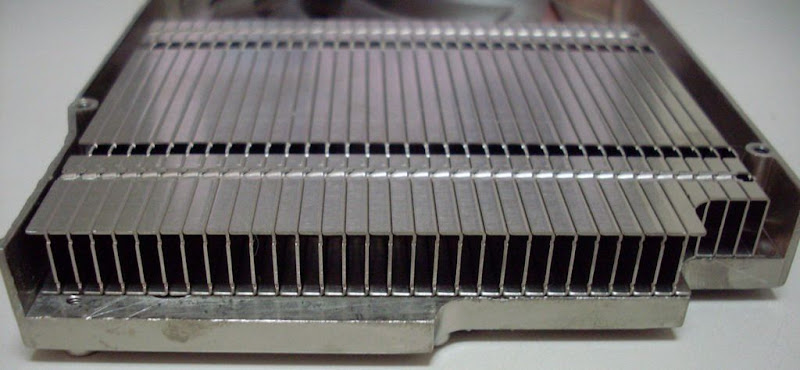

散熱器後端是鋁鰭片

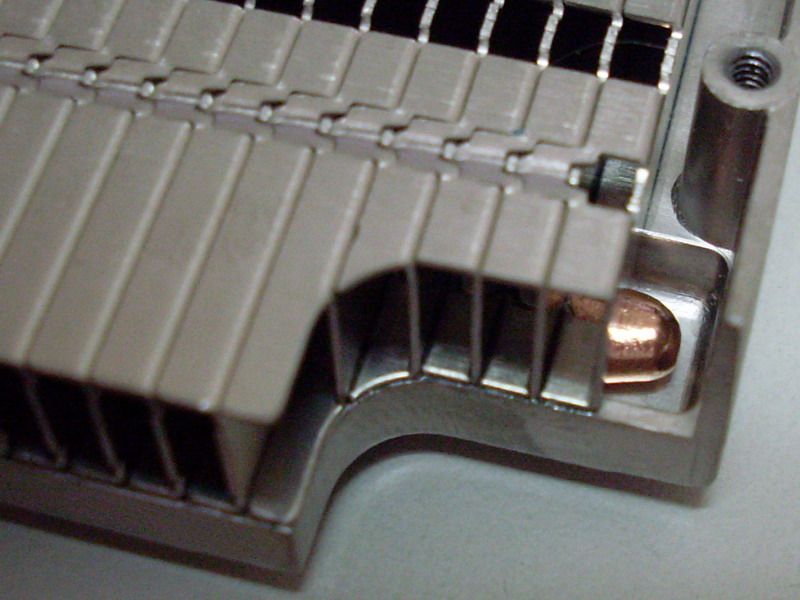

熱導管末端

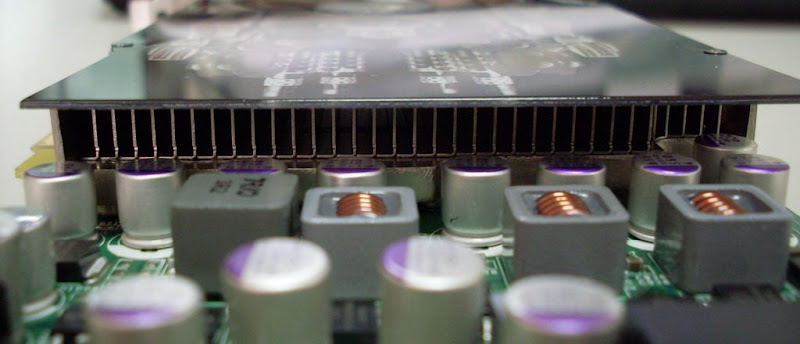

熱導氣流吹向電熔出來

不曉得各位網友聽的懂嘛?
好吧!
那就更詳細說明,接下來用途說明,看不懂我也沒辦法了

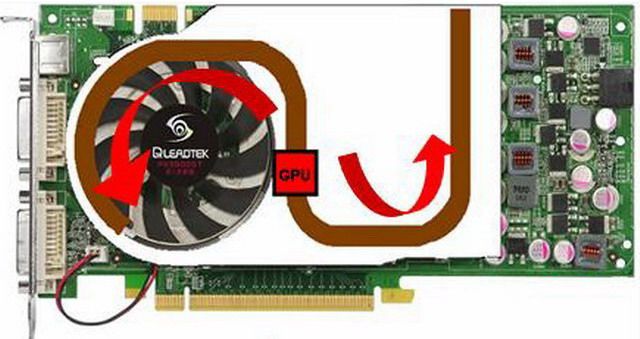

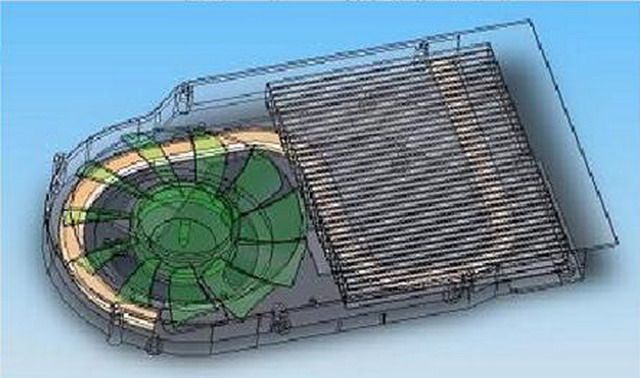

這是散熱器3D圖

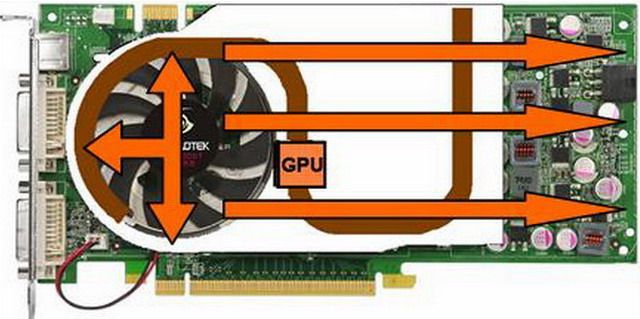

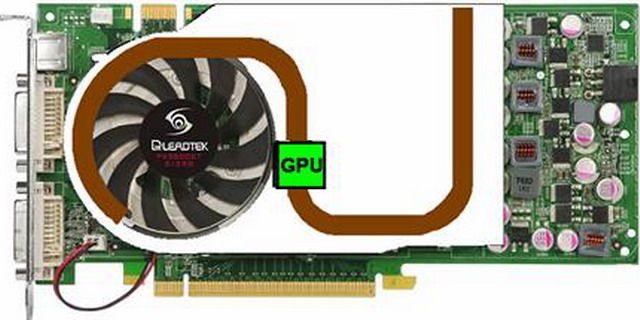

在來說明它的散熱方式

GPU剛好在S熱導管中段位置

熱導管導熱方式,向前後兩端導熱

上方進風,風流往後,後端鰭片均熱,整個把熱氣往後排出
往後排出在PCB板上有電熔&電源位置都有散熱到

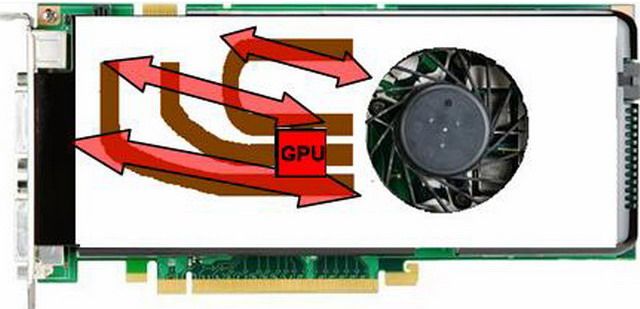

下面這一張是NV的散熱器解釋圖

上機測試開始
測試平台
M/B : MS-7350 650i SLI SPP
CPU : Q6600 2.4G 沒超頻
RAM : DDR2/800 1G*2
HDD : MAXTOR 60G ATA100
VGA :9600GT 512M/DDR3

驅動程式用NV 174.40
測試軟體3D MARK 05 06

測試環境,裝機殼裡,側板一邊沒蓋,沒裝CASE風散

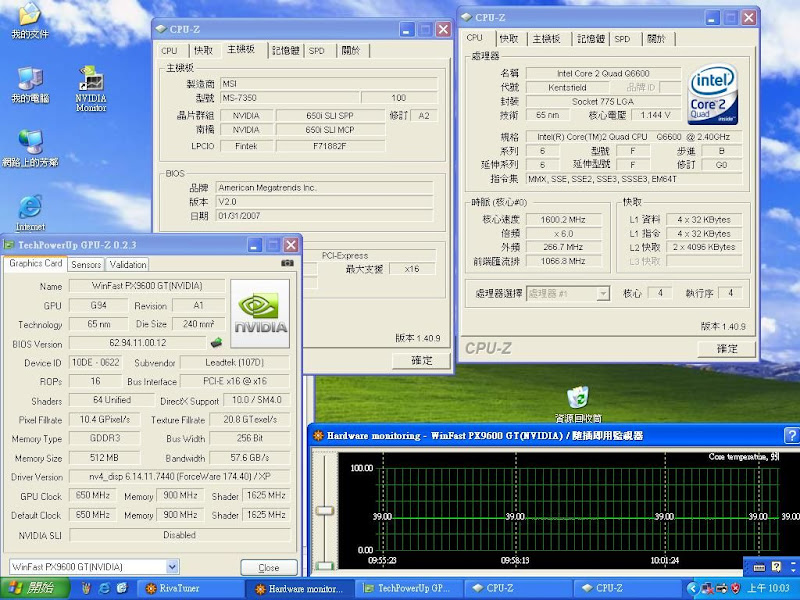

室溫26度,待機39度

待機溫度比官版風扇低有10度歐.

3D MARK 05 1024*768 分數14,703

3D MARK 06 1280*1024 分數10,738

在來看看他的極限多高
GPU Clock 750MHz
Memory Clock 1050/2100 MHz
GPU&RAM 都還可在超一點上去,但分數沒比較高,所以調回這個數據,比較穩

3D MARK 06 1280*1024 分數11,611 超頻

超頻時溫度最高到52度,這溫度好像是官版風散待機溫度

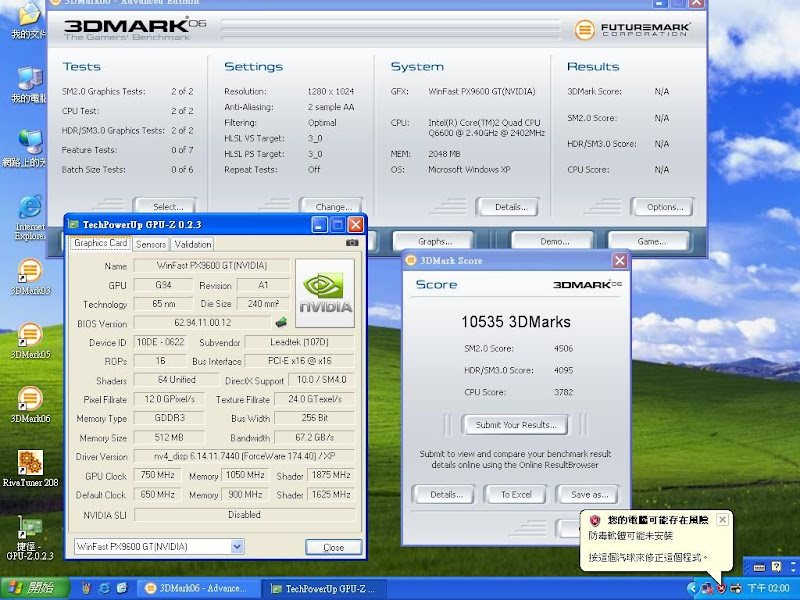

3D MARK 06 1280*1024 2AA 分數 10,535 超頻

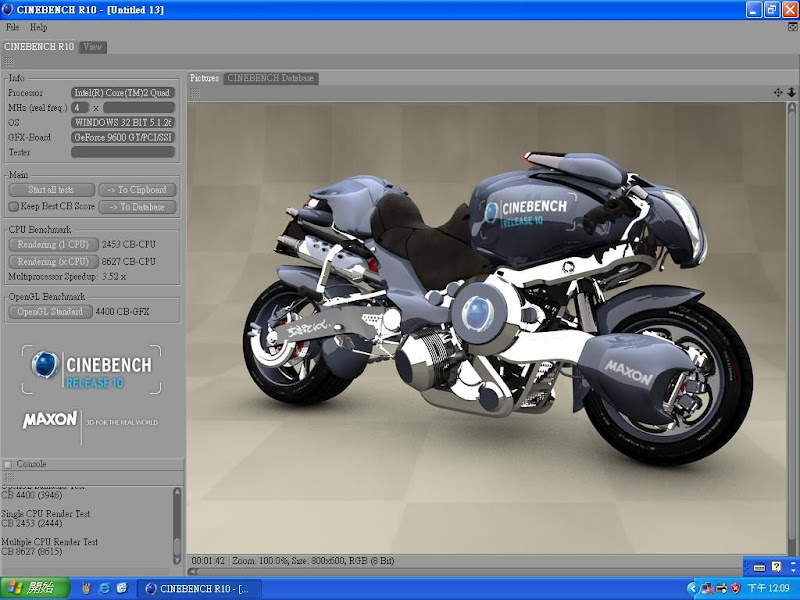

CINEBENCH R10
OpenGL Standard 4400

這一款散熱效果真的不錯,尤其是現在夏天真熱
散熱器只有一個SLOT,不會像其他的一大坨
小散熱又好

转帖自：http://forum.coolaler.com/showthread.php?t=182555
各位看到了吗，超到750/1875/2100，温度最高才52！！！

[ 本帖最后由 wvihor 于 2008-6-18 15:33 编辑 ]

作者: chinayx 时间: 2008-6-18 14:46
图床国内看不到

作者: per1-q1222 时间: 2008-6-18 15:01
LS..
圖床是中華電信的網路空間..
你們看不到是正常..
或著說是沒辦法!!...

作者: 卧槽泥马 时间: 2008-6-18 15:03
好漂亮的红x啊
myweb.hinet.net只能用tor之类的看了

作者: wvihor 时间: 2008-6-18 15:33
已经改好了，各位看到了吗 :funk:

作者: wvihor 时间: 2008-6-18 17:41
怎么没人答我，难道还是看不到 :funk:

作者: leedemon 时间: 2008-6-18 17:54
可以看到了，不错的卡:loveliness:

就是不知道噪声如何阿？

作者: 猫头鹰专卖 时间: 2008-6-18 17:55
看得到了，但是看电脑商情报这期的评测和原装散热器貌似温差没这么大

作者: ekang4887 时间: 2008-6-18 17:56
这个似乎没啥好YY的`
牌子还能YY

作者: 游鱼 时间: 2008-6-18 18:09
公版的待机温度哪有这么高。

作者: mcs_xiaonan 时间: 2008-6-18 18:13
个人感觉Leadtek的散热一直做得不错！

作者: cc627346351 时间: 2008-6-18 18:18
不错的说!!!!

作者: stefxia 时间: 2008-6-18 19:27
