标题: 买了个SuperMicro的八位2.5 SAS笼子，可是不知道该怎么选择数据线

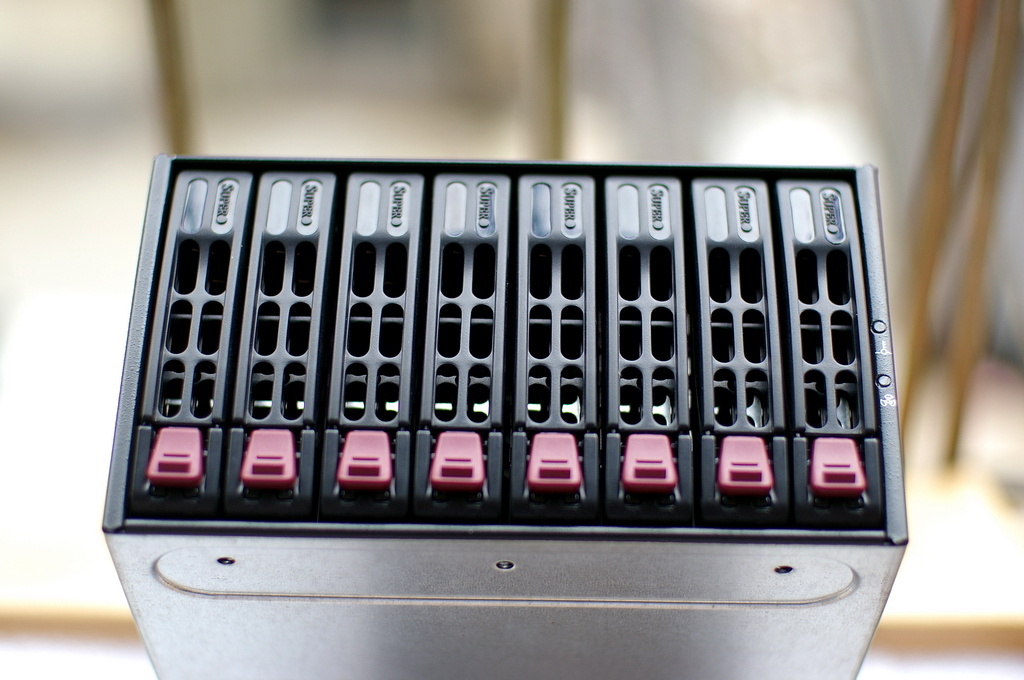

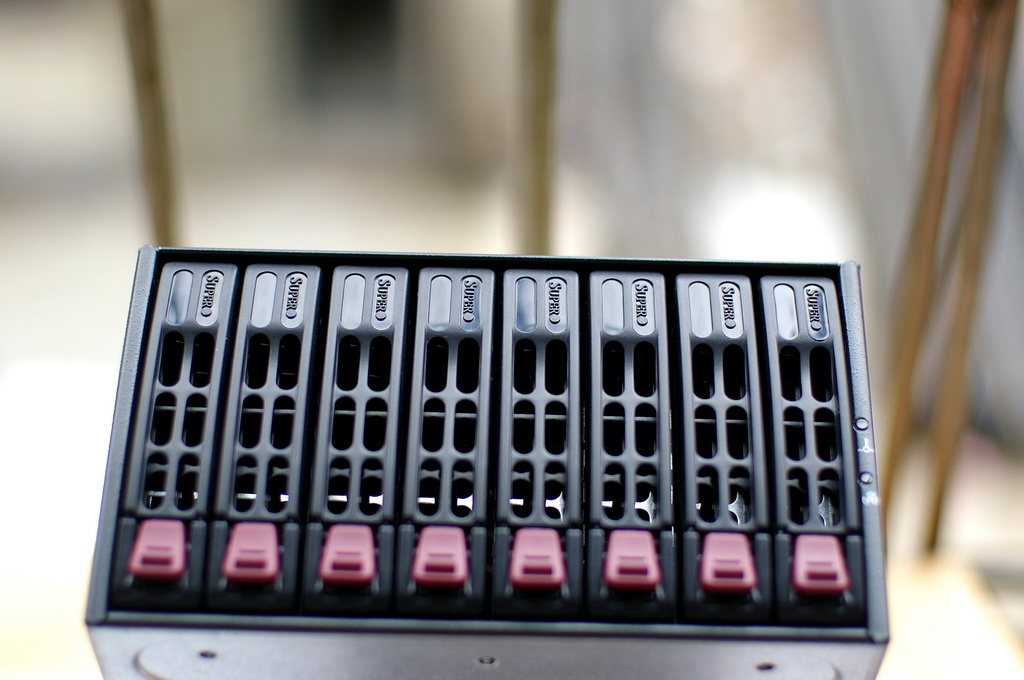

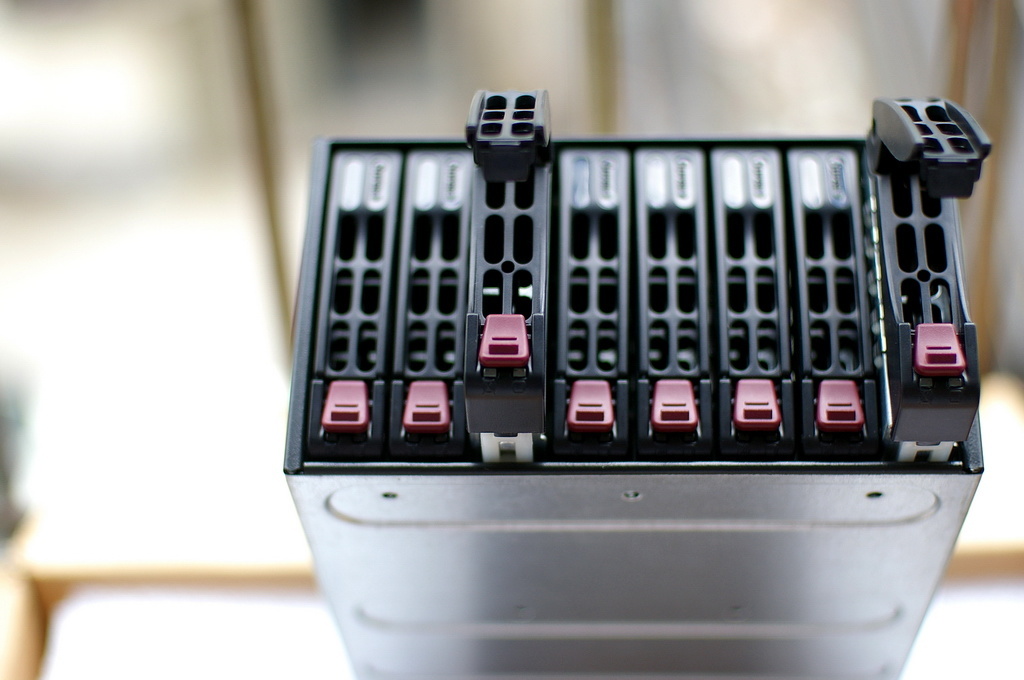

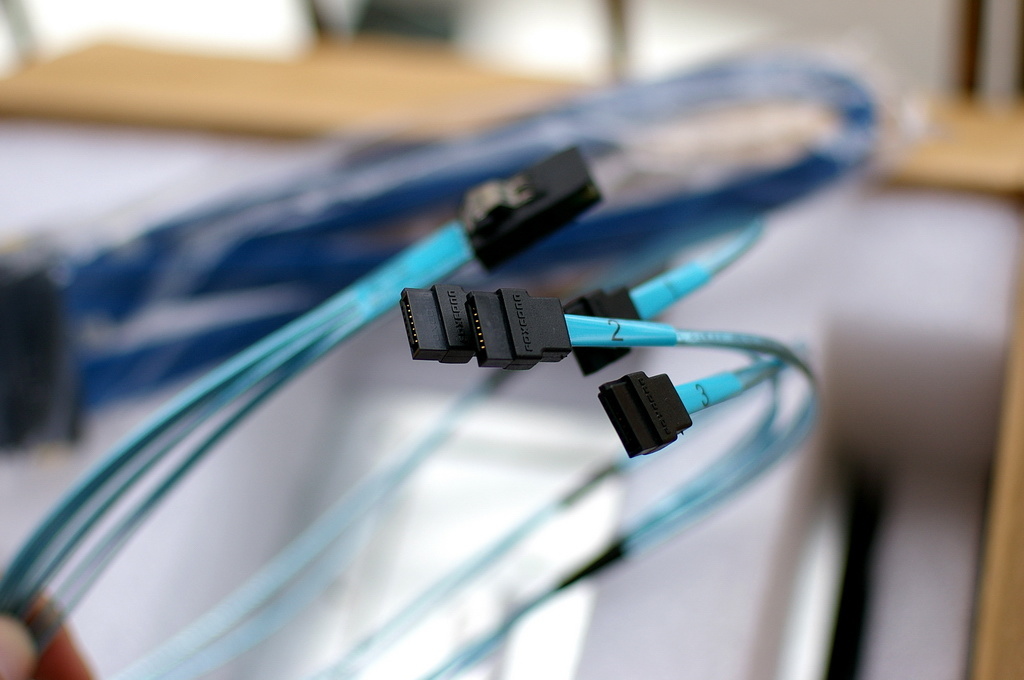

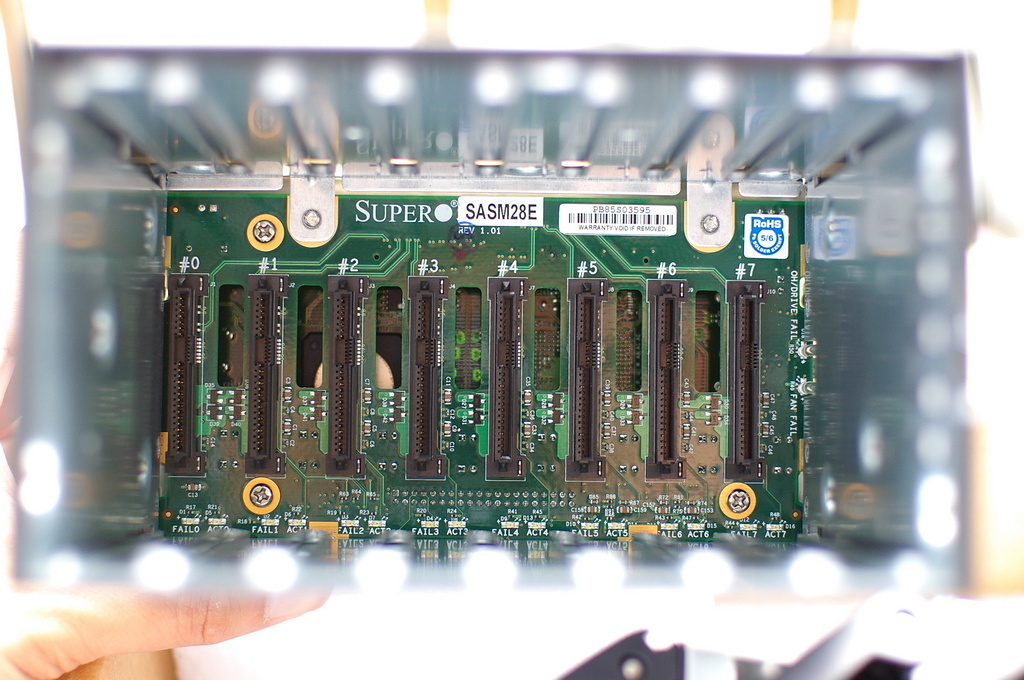

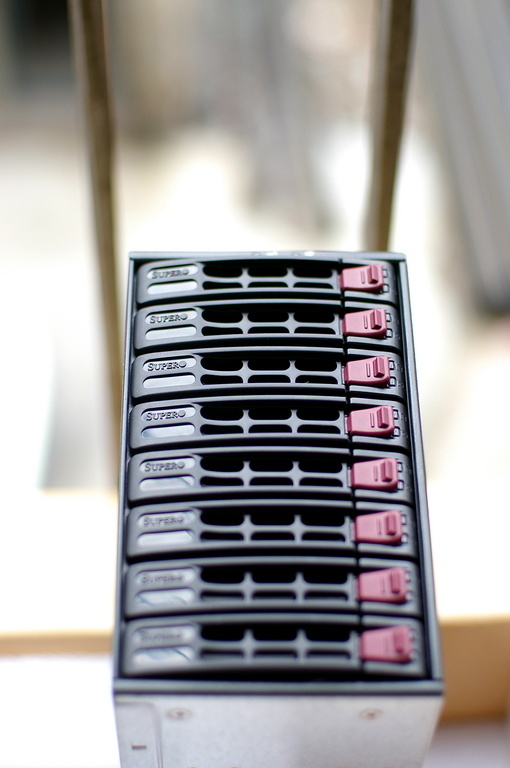

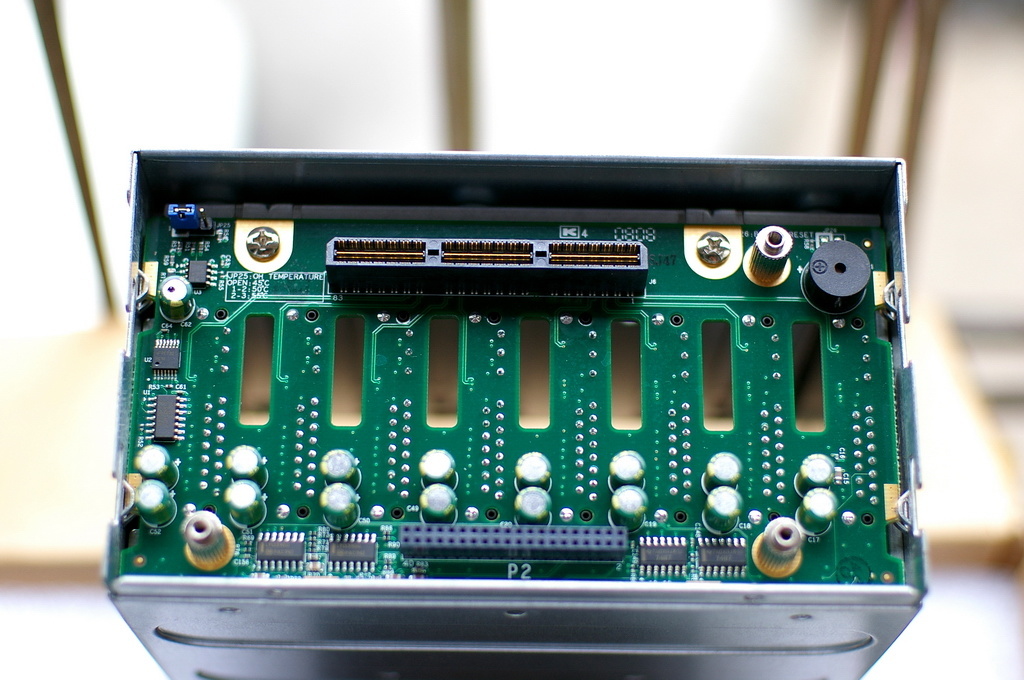

我想同时接满8个2.5英寸的SAS硬盘，可是笼子背面的接口明明是4个，SAS不是一1对1的吗，假如接Adaptec 5805这样的卡，该怎么接线呢？5805是两个Mini SAS端口吧？一个MINI SAS支持4个硬盘，要是接8个硬盘，笼子上的接口只有4个，不够呀？

作者: pangke 时间: 2008-6-27 13:20
米人啊,这个要多少米啊?{shocked:] {shocked:]

作者: wmc916 时间: 2008-6-27 13:21
MS 5 6 7 8 是空着的呢{lol:]

作者: 糖鱼 时间: 2008-6-27 13:48

原帖由 wmc916 于 2008-6-27 13:21 发表
MS 5 6 7 8 是空着的呢{lol:]

超微写着是支持8个盘的呀，否则放8个抽屉多浪费{cry:]

作者: 糖鱼 时间: 2008-6-27 13:49

原帖由 pangke 于 2008-6-27 13:20 发表
米人啊,这个要多少米啊?{shocked:] {shocked:]

2K多呢{cry:]

作者: 93blue 时间: 2008-6-27 13:49
好米的东西。。。。。 {shocked:] :wacko:

作者: Bocelli 时间: 2008-6-27 14:11
米物啊！PP拍得真好

[ 本帖最后由 Bocelli 于 2008-6-27 14:13 编辑 ]

作者: kenyo 时间: 2008-6-27 14:27
这下子囧了吧？问问超萎的技术人员？

作者: wwwwchl 时间: 2008-6-27 14:40
好东西，好漂亮，好喜欢，送我吧{lol:]
好东西，好漂亮，好喜欢，送我吧{lol:]
好东西，好漂亮，好喜欢，送我吧{lol:]
好东西，好漂亮，好喜欢，送我吧{lol:]

作者: 糖鱼 时间: 2008-6-27 15:00

原帖由 wwwwchl 于 2008-6-27 14:40 发表
好东西，好漂亮，好喜欢，送我吧{lol:]
好东西，好漂亮，好喜欢，送我吧{lol:]
好东西，好漂亮，好喜欢，送我吧{lol:]
好东西，好漂亮，好喜欢，送我吧{lol:]

用不了我就送你{biggrin:]

作者: zxjike 时间: 2008-6-27 15:18
提示: 作者被禁止或删除内容自动屏蔽

作者: 糖鱼 时间: 2008-6-27 15:30

原帖由 zxjike 于 2008-6-27 15:18 发表

米糖鱼真的买了....{shocked:]

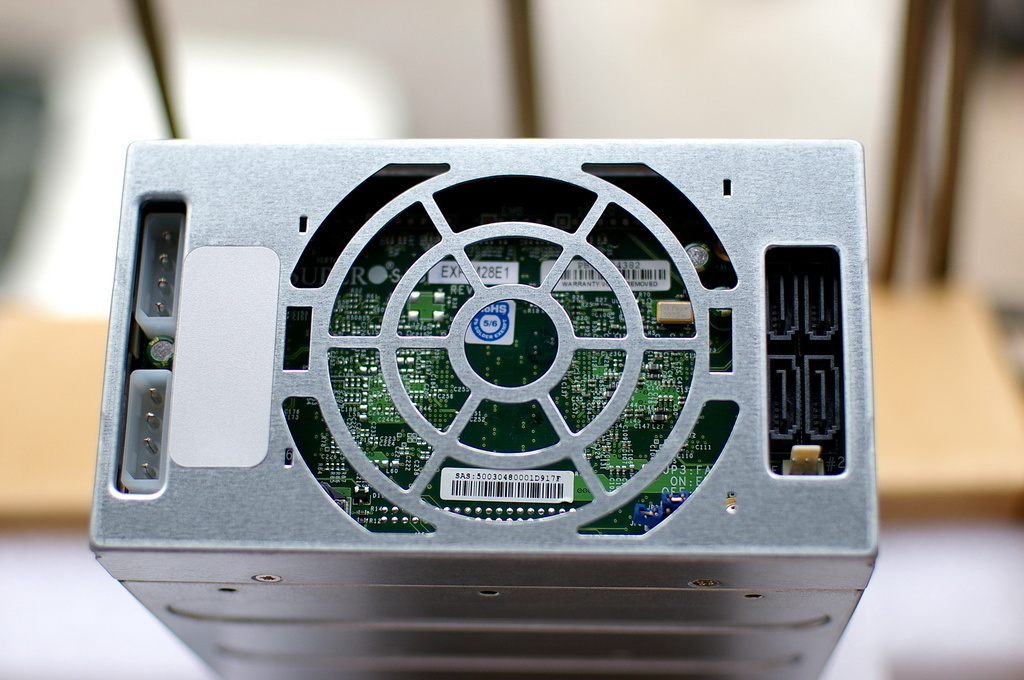

背面那个白色的贴纸可以撕掉吧？貌似图纸上接口在那里，但是居然没有...。{lol:]

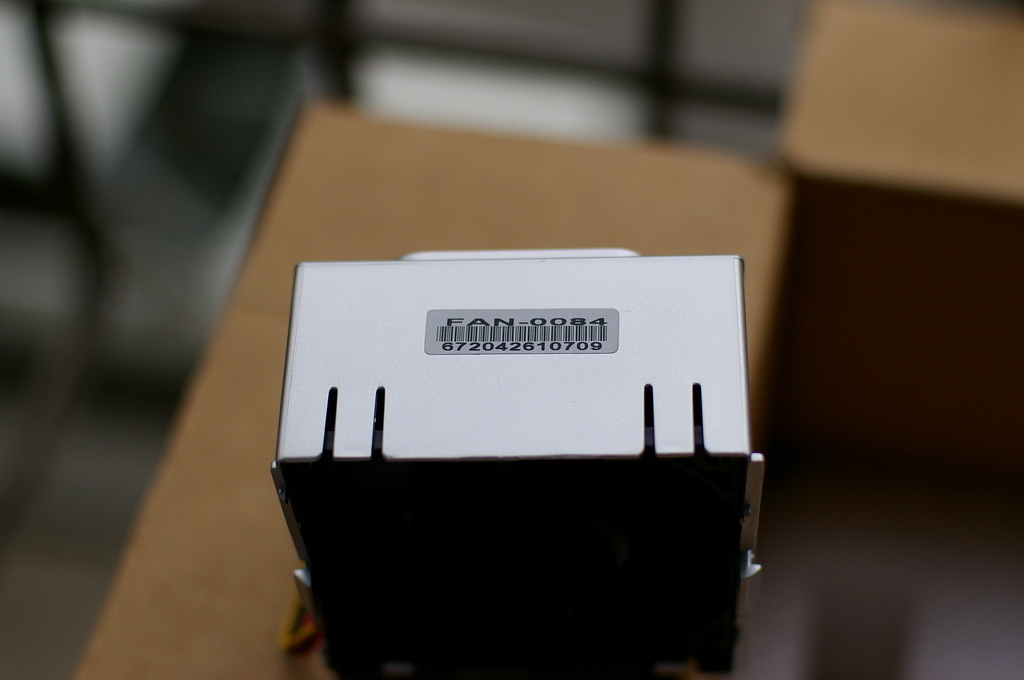

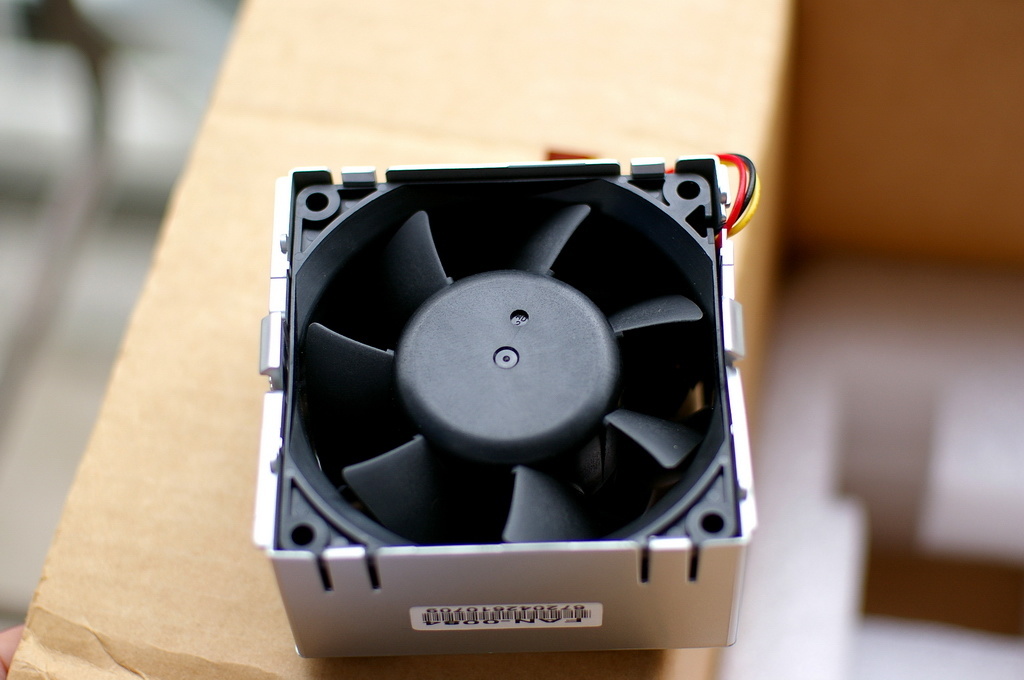

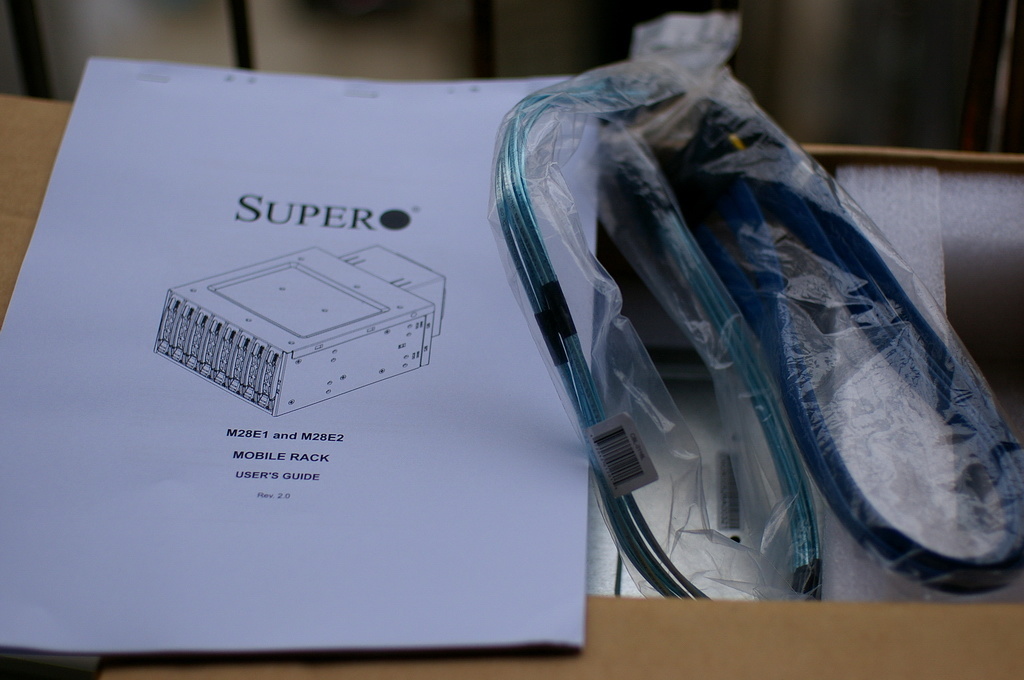

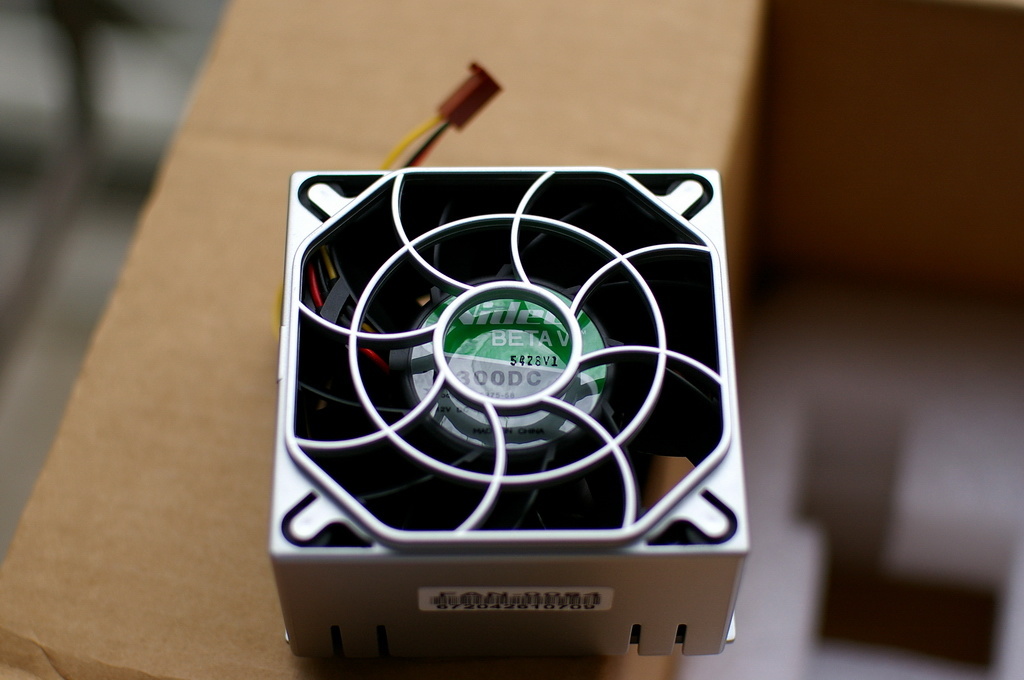

有8个接口的是E2，E1只有4个。但是无论是说明书里还是官方网站上都写着支持8个SAS硬盘的，我都不知道该怎么接线了，SAS还是第一次用，风扇是0.60A的，真暴力呀，果真是服务器的风扇，接上电后轰轰响，得赶紧换一个。

作者: zxjike 时间: 2008-6-27 15:35
提示: 作者被禁止或删除内容自动屏蔽

作者: 糖鱼 时间: 2008-6-27 15:47

原帖由 zxjike 于 2008-6-27 15:35 发表

我昨天半夜还爬起来看这个笼子，就是这里折合3K了。太贵没下手...

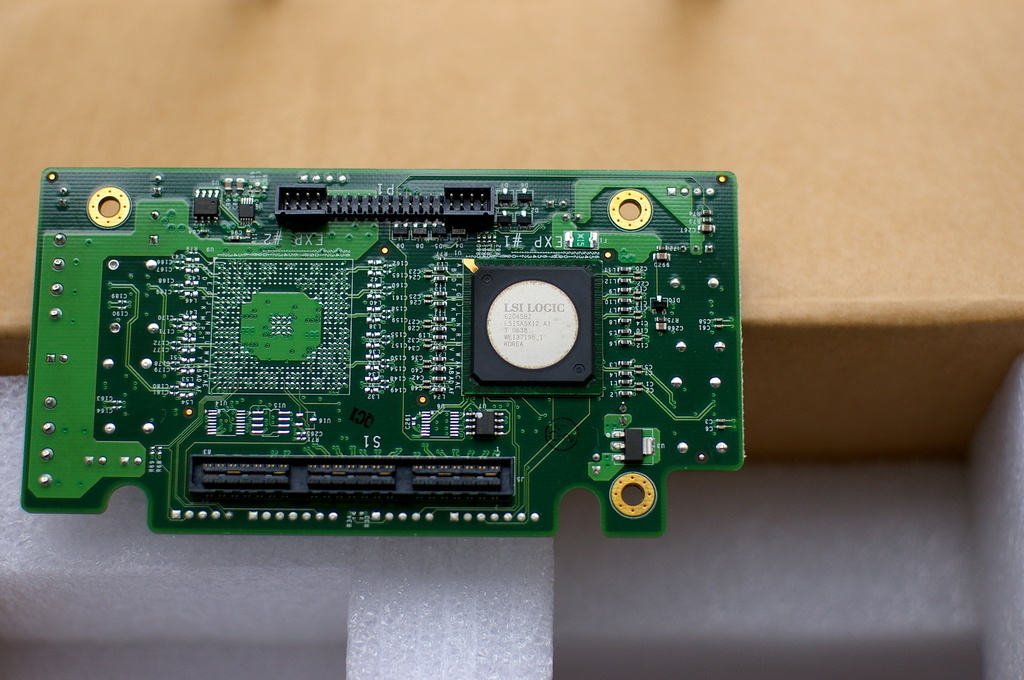

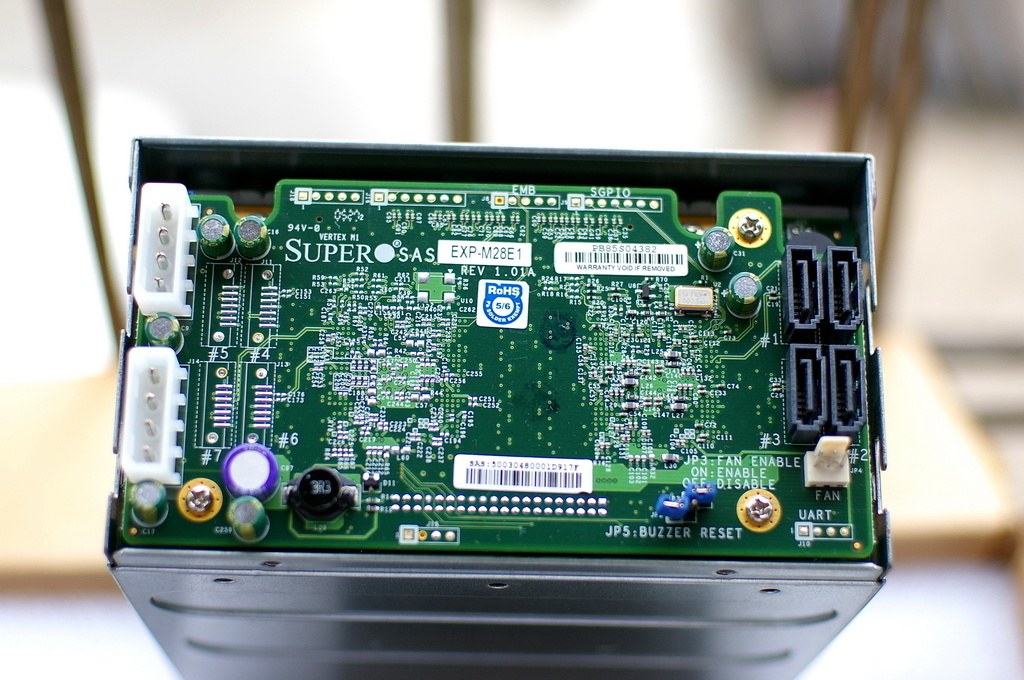

刚刚超微的技术员给我打了电话，原来这个笼子上的4个接口，无论你接几个硬盘都是只接一个口就行了，就是接到背面的0#端口上，其它剩余的#1、2、3端口全是给笼子与笼子之间串联用的，也就是组笼子集群用的，可以用更多的硬盘{shocked:]

但是就用一个端口，8个15K MBC2硬盘组RAID0的速度，这端口与线不会成为瓶颈吗？SAS不是每个端口只有3gbps吗？

还有接这个笼子的卡必须支持Expander技术，否则肯定用不了，倒。{cry:]

[ 本帖最后由糖鱼于 2008-6-27 16:05 编辑 ]

作者: tootoo 时间: 2008-6-27 15:51
{shy:] {shy:] {shy:]

作者: 糖鱼 时间: 2008-6-27 16:06

原帖由 tootoo 于 2008-6-27 15:51 发表
{shy:] {shy:] {shy:]

{shy:] {shy:] {shy:]

作者: zxjike 时间: 2008-6-27 16:44
提示: 作者被禁止或删除内容自动屏蔽

作者: DayFly 时间: 2008-6-27 17:07
奇强，这笼子是3.5寸位的吗

作者: lucifersun 时间: 2008-6-27 17:23
端口复制器，类似于交换机的工作模式，不错不错

作者: 翠花 时间: 2008-6-27 19:10
TMD 照片拍得太好了
不想要笼子
想要楼主的手

作者: 糖鱼 时间: 2008-6-27 19:25

原帖由 zxjike 于 2008-6-27 16:44 发表

晕死，做了白老鼠了？幸好忍住口水没下手...换卡？

卡还没买呢，看笼子买卡[titter>

M28E2也是一样的，它有8个端口，但是这笼子里的8个盘组RAID，接到卡上的只用到两个端口，就是0#与#1，其余端口是用来与其它笼子串联用的。E2就是具备双通道功能，它能够与更多的笼子组成集群相对于E1来说

作者: 糖鱼 时间: 2008-6-27 19:26

原帖由 DayFly 于 2008-6-27 17:07 发表
奇强，这笼子是3.5寸位的吗

笼子是占用两个5.25寸的位置，一般机箱都能放下。

作者: 糖鱼 时间: 2008-6-27 19:28

原帖由翠花于 2008-6-27 19:10 发表
TMD 照片拍得太好了
不想要笼子
想要楼主的手

[wacko>

作者: 糖鱼 时间: 2008-6-28 12:07
看来没人用过这个。。

作者: Bocelli 时间: 2008-6-28 13:02
再进来观摩一下，LZ用啥单反？:wub:

作者: boyyjw 时间: 2008-6-28 13:09
我拷啊。。这个东西太YY了。。。{victory:] {victory:]

作者: 翠花 时间: 2008-6-28 13:30

原帖由 Bocelli 于 2008-6-28 13:02 发表
再进来观摩一下，LZ用啥单反？:wub:

Model:	PENTAX K100D
Exposure Time:	1/1000 sec
Focal Length:	43.0 mm

Date/Time:	2008:06:27 12:39:05
YCbCr Positioning:	Center of pixel array
F-Number:	F2.4

作者: 糖鱼 时间: 2008-6-28 13:40

原帖由 Bocelli 于 2008-6-28 13:02 发表
再进来观摩一下，LZ用啥单反？:wub:

主要是头，FA43/1.9宾得大公主相机是K100D，入门级的{shy:]

作者: 糖鱼 时间: 2008-6-28 13:41

原帖由翠花于 2008-6-28 13:30 发表
Model:PENTAX K100D Exposure Time:1/1000 secFocal Length:43.0 mmDate/Time:2008:06:27 12:39:05YCbCr Positioning:Center of pixel arrayF-Number:F2.4

FA43/1.9宾得大公主{kiss:]

作者: 93blue 时间: 2008-6-28 14:55

原帖由糖鱼于 2008-6-28 13:40 发表

主要是头，FA43/1.9宾得大公主相机是K100D，入门级的{shy:]

机身防抖，性价比挺高的机子 {victory:]

作者: 糖鱼 时间: 2008-6-28 15:06

原帖由 93blue 于 2008-6-28 14:55 发表

机身防抖，性价比挺高的机子 {victory:]

机身性价比还行，镜头就不厚道了

作者: 糖鱼 时间: 2008-6-29 05:45
[crying> [crying> [crying>

作者: kangsanjin86 时间: 2008-6-29 06:59
怎么转移话题了呵呵硬盘笼转到相机了！

作者: 糖鱼 时间: 2008-6-29 11:57
看来没人用过这个。。。。。。。

作者: 大阪 时间: 2008-6-29 15:12
哪里有卖啊??? 楼主测过速度了吗?

作者: 糖鱼 时间: 2008-6-29 15:41

原帖由大阪于 2008-6-29 15:12 发表
哪里有卖啊??? 楼主测过速度了吗?

还没呢，还没接上卡{shy:]

作者: Bocelli 时间: 2008-6-29 16:48

原帖由糖鱼于 2008-6-28 13:40 发表

主要是头，FA43/1.9宾得大公主相机是K100D，入门级的{shy:]

个人感觉技术比装备来得重要:thumbsup:

作者: 糖鱼 时间: 2008-6-29 20:25

原帖由 Bocelli 于 2008-6-29 16:48 发表

个人感觉技术比装备来得重要:thumbsup:

作者: 排骨 时间: 2008-6-29 22:48
:wub: :wub: :wub:

作者: 糖鱼 时间: 2008-6-30 05:10
[funk> [funk> [funk>

作者: 糖鱼 时间: 2008-6-30 21:22
有人用这个吗

作者: emilchan2k 时间: 2008-6-30 21:40
口水一地啊。。。。

作者: Heng 时间: 2008-6-30 22:05
K100D+43大公主啊...性价比蛮高的组合，色彩太喜欢了
收到F2.4以后大公主中心的锐度确实无敌...软软的味道，靠，受不了了

作者: 糖鱼 时间: 2008-7-1 05:00

原帖由 Heng 于 2008-6-30 22:05 发表
K100D+43大公主啊...性价比蛮高的组合，色彩太喜欢了
收到F2.4以后大公主中心的锐度确实无敌...软软的味道，靠，受不了了

兄弟非常了解呀[wub>

作者: winfast007 时间: 2008-7-1 09:13
又是塘鱼米霸级的玩具

作者: 糖鱼 时间: 2008-7-1 09:47

原帖由 winfast007 于 2008-7-1 09:13 发表
又是塘鱼米霸级的玩具

这儿那么多玩SAS的都不知道这个东西呀？{sweat:]

作者: cccai 时间: 2008-7-1 16:34
这笼子、这片子、{huffy:] {huffy:] {huffy:] {huffy:]

作者: 糖鱼 时间: 2008-7-1 19:35

原帖由 cccai 于 2008-7-1 16:34 发表
这笼子、这片子、{huffy:] {huffy:] {huffy:] {huffy:]

刚入门

作者: zxjike 时间: 2008-7-1 21:39
提示: 作者被禁止或删除内容自动屏蔽

作者: waiman 时间: 2008-7-1 23:16
看看米糖鱼的新玩意:whistling:

作者: 糖鱼 时间: 2008-7-2 05:58

原帖由 zxjike 于 2008-7-1 21:39 发表

这个东西太米了，玩不起啊！:wub:

难道我走了偏门

作者: dullsen 时间: 2008-7-2 06:47
进来看米人的。。。。

作者: 糖鱼 时间: 2008-7-2 10:52

原帖由 dullsen 于 2008-7-2 06:47 发表
进来看米人的。。。。

我连卡都没。。。。。。。

作者: 糖鱼 时间: 2008-7-3 10:14
在国外的论坛总算找到个相同的用家，他是用M28E2的。他的回复：

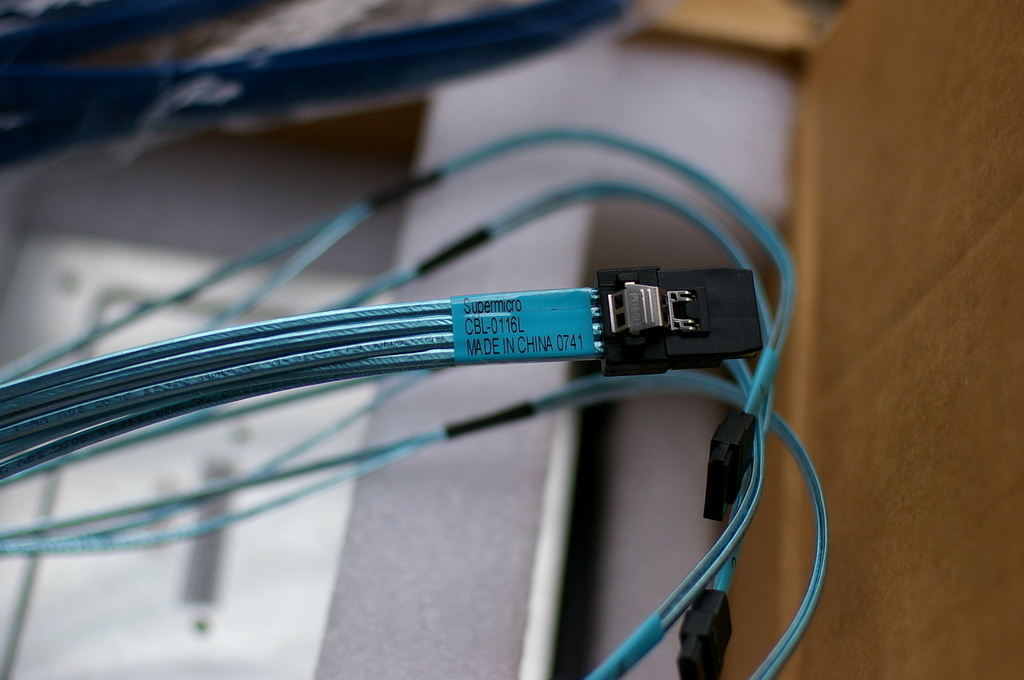

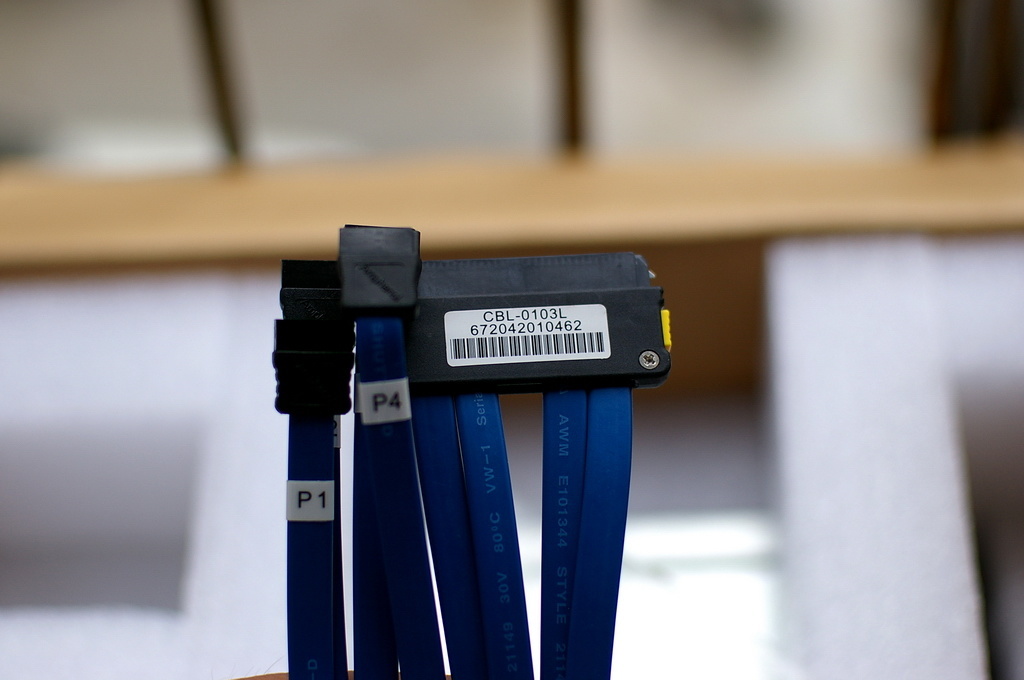

The fan is very noisy that you get with it (80x80x38mm). I just bought the M28E2 version of the same unit filling it out w/ 15K savvios for my desktop box. I only have 4 savvios in it now (bloody e-bay auctions, got 1/2 the drives that came up dead). I'm doing a RAID-10 on mine. As for the cable I think it's supermicro part # CBL-0116L which is just a mini sas 4i to discrete connectors. I'm using it w/ the Areca ARC-1680ix-24 (only sas card I had available at the time).

link to cable:

http://www.supermicro.com/a_images/products/Accessories/CBL-0116L.jpg

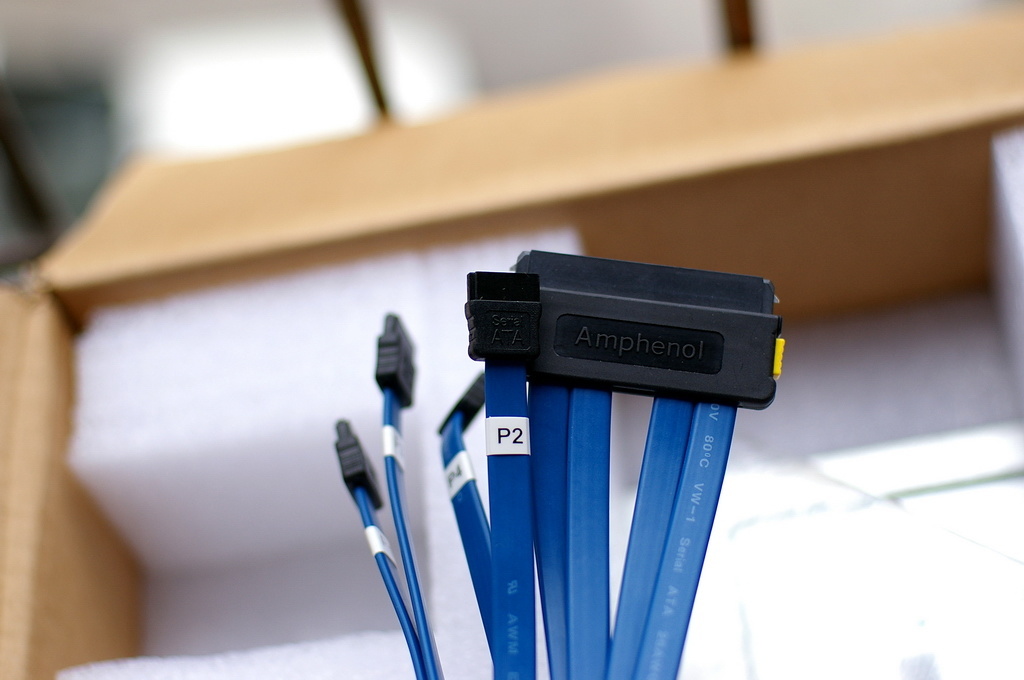

The ARC-1680ix has the mini-sas 4i connectors on it, so you just plug that end into the controller and then each one of the 4 breakouts plug into the 4 channels you have on the back of the M28E1/E2. The breakout side of the cable is labeled as P1-P4 which you just plug into channel 0-3 on the back of the E1/E2. (why they can't keep a consistent numbering scheme is beyond me, likewise why they are using individual sas connectors on the back of the unit opposed to another mini-sas4i is also IMHO stupid. All the channels get bonded together to form a 12Gbit link to the controller (4x3Gbps) which then get distributed out to the drives via the expander. Not that big of a deal as you'll be hard pressed to get 12Gbits of performance either out of only 8 drives or out of a raid controller.

作者: zxjike 时间: 2008-7-3 10:18
提示: 作者被禁止或删除内容自动屏蔽

作者: 糖鱼 时间: 2008-7-3 11:02

原帖由 zxjike 于 2008-7-3 10:18 发表
貌似5805也只能上到900多M/S，要破G不容易啊...{blush:]

就是嘛，所以超微是对的，省了4个口，省成本呀{ninja:]

作者: zxjike 时间: 2008-7-3 11:17
提示: 作者被禁止或删除内容自动屏蔽

作者: 糖鱼 时间: 2008-7-3 11:21

原帖由 zxjike 于 2008-7-3 11:17 发表

只是下一代8个盘肯定破G了，回头再换，呵呵。:)

那得先换卡了

作者: sarahaaa 时间: 2008-7-3 13:36
提示: 作者被禁止或删除内容自动屏蔽

作者: 糖鱼 时间: 2008-7-3 13:54

原帖由 sarahaaa 于 2008-7-3 13:36 发表
照片照的没地说！

:funk: :funk: :funk:

作者: Bocelli 时间: 2008-7-3 14:09
都来YY米糖鱼的拍照技术吧{lol:]

作者: 糖鱼 时间: 2008-7-3 15:23

原帖由 Bocelli 于 2008-7-3 14:09 发表
都来YY米糖鱼的拍照技术吧{lol:]

{sweat:] {sweat:] {sweat:]

作者: wqz333 时间: 2008-7-4 00:24
很简单嘛,把电路板拆了,就可以1对1了{lol:]

作者: M2003 时间: 2008-7-4 01:10
如何选择数据线要看你用什么卡。SAS那么多接口，你连卡都没有买先买线？那不是卖了缰绳再找马。

不过这个笼子个人用有点浪费。Supermicro自己的卡也不错的。我现在用743TQ-850B标配的8位SAS 模组+AOC-USAS-H8iR..

http://www.supermicro.com/products/accessories/addon/AOC-USAS-H8iR.cfm

不过你用不上千万不要怪我。。。。:funk:

另外，联力的箱子和超微的笼子不搭配的。你应该直接上超微的箱子

[ 本帖最后由 M2003 于 2008-7-4 01:17 编辑 ]

作者: 糖鱼 时间: 2008-7-4 05:07

原帖由 M2003 于 2008-7-4 01:10 发表
如何选择数据线要看你用什么卡。SAS那么多接口，你连卡都没有买先买线？那不是卖了缰绳再找马。

不过这个笼子个人用有点浪费。Supermicro自己的卡也不错的。我现在用743TQ-850B标配的8位SAS 模组+AOC-USAS-H8iR.. ...

我是看这个笼子比较YY，所以买了，865B确实不错，不过我还是想先用2.5的盘。

你的H8IR性能如何，上点测试呀 " src="./images/smilies/PCinlife2009/blushing.gif" border=0 smilieid="146">

作者: 糖鱼 时间: 2008-7-4 05:08

原帖由 wqz333 于 2008-7-4 00:24 发表
很简单嘛,把电路板拆了,就可以1对1了{lol:]
