标题: 顶级主板平民化!致铭黑钻P45主板评测
前言
  P43/P45主板发布仅一个多月的时间,便迅速取代了高价的P35,成为目前当红的主板。更先进的PCI-E 2.0规范与最新的ICH10南桥等技术,在未来一到两年的时间里,P45将会是主流级的主板。
  虽然经过了一个多月的价格调整,但目前主流价位上,仍然是P43与P35所占据,P45的价格居高不下,台湾一线厂商的主板更是高达千元以上,预算有限的用户只能退而求次,选择P43主板。最近,PConline评测室收到了一款做工用料均属上乘的P45主板,来自于国内厂商致铭的黑钻P45主板,采用P45+ICH10R芯片,全固态富士通电容设计。
( ^. e  }! C, l
致铭P45黑钻主板

作者: beare    时间: 2008-7-24 16:17
根据官方资料介绍,之所以用黑钻命名该主板,是因为钻石尊贵、坚固的两个特性,寓意该主板出色的品质,从黑色的PCB、抢眼的一体式散热器、高品质的固态电容、双千兆网卡等都能很好体现出来。
作者: beare    时间: 2008-7-24 16:17
致铭黑钻P45主板赏析(一)
, Q- e9 b; }7 C
+ D0 W) E6 x5 _' Y/ t8 g& ?! t. o, ~

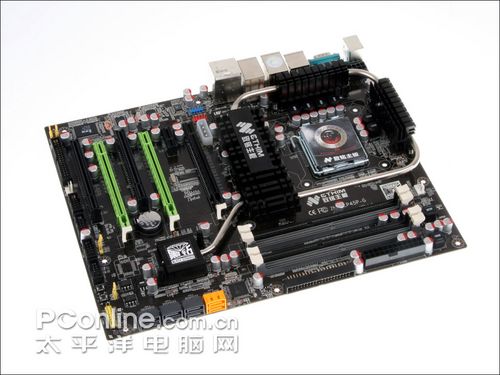

致铭黑钻P45主板全貌
作者: beare    时间: 2008-7-24 16:17
致铭黑钻P45主板基于最新的P45+ICH10R芯片组设计,采用高品质的全固态富士通电容,一体式热管散热。支持Intel全系列LGA775插槽处理器,包括45nm Yorkfield和Wolfdale在内的Core2 Extreme/Core 2 Quad/Core 2 Duo/Pentium,支持1333MHz前端总线。主板南北桥和供电部分覆盖了硕大的散热片,散热片之间通过热管巧妙地相连,型成一个一体式的主板散热系统,极大提高了主板散热效能,使主板能更稳定地工作,高端主板均采用此散热方式。此外,该主板还同时提供了DDR2和DDR3内存的支持。" L- |% {* h, X& W% c# ^6 `+ _
% T/ i' n* m! f! x3 ]

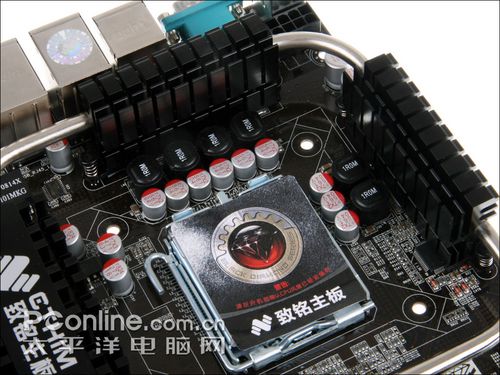

' ?5 S2 B; S7 ^! f采用六相供电设计
作者: beare    时间: 2008-7-24 16:18
作为高端主板,致铭黑钻P45主板采用了豪华的六相供电设计,配以封闭式电感和高品质的富士通电容,为CPU提供纯正而稳定的电流,保证系统能长时间稳定运行。4 |5 G2 v4 ^2 i- v

% F' u" z+ F8 Q5 d. T& b0 \2 K' W0 A3 r# q3 }2 }) h( k

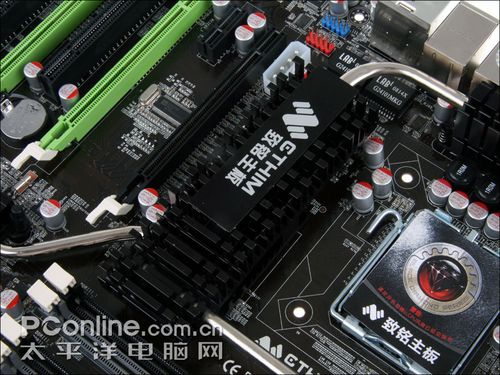

硕大的散热片覆盖北桥
作者: beare    时间: 2008-7-24 16:19
  在热管散热系统方面,致铭黑钻P45主板的北桥、南桥和供电部分的散热片由热管连接起来,体积较大的散热片上通过CPU风扇产生的空气流进行散热。
/ C* p  U5 i, B' M% L5 F

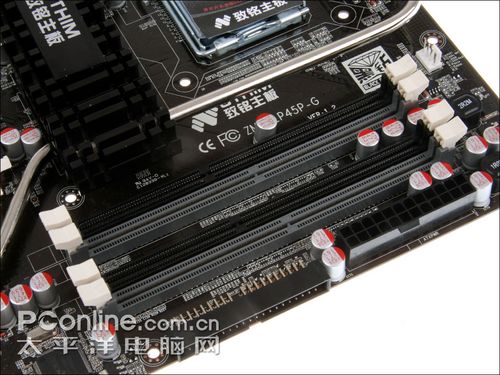

同时提供DDR2/DDR3的内存支持

作者: beare    时间: 2008-7-24 16:19
 致铭黑钻P45主板提供4条内存插槽,支持DDR2和DDR3内存双通道,DDR2和DDR3内存各两条。最高可支持DDR2 1066和DDR3 1333,两种内存是不能同时使用的。
作者: beare    时间: 2008-7-24 16:19
致铭黑钻P45主板赏析(二)

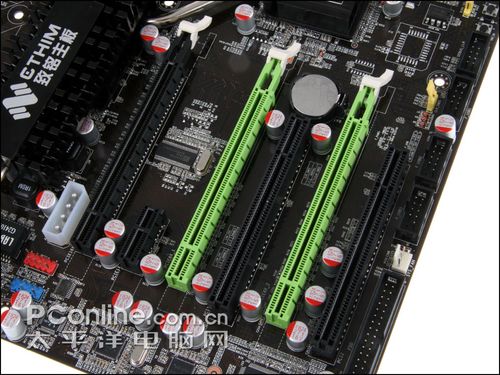

" `5 Q& j# @% \; _提供3条PCI-E X16插槽
  致铭黑钻P45主板提供了3条PCI-E 2.0 X16显卡插槽,支持8X+8X交火模式,2条PCI和1条PCI-E X1插槽提供扩展能力。

作者: beare    时间: 2008-7-24 16:19

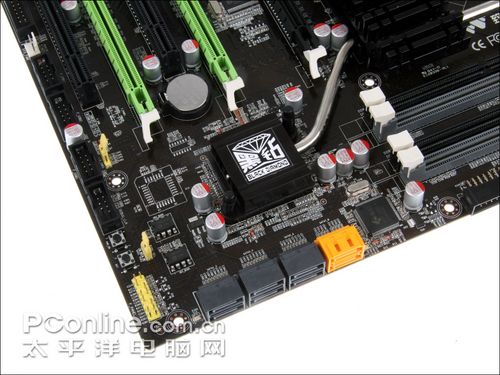

! C* B7 s1 N' y; K南桥部分
  致铭黑钻P45主板采用了ICH10R南桥芯片,提供6个SATA 3.0Gb/s接口,支持RAID 0,1,5,1+0磁盘阵列模式,通过第三方提供额外的2个SATA接口以及1个IDE接口支持,SATA接口采用的是侧卧式的,相当人性化,能有效避免长显卡档住接口的问题。板载开机和重启按钮,方便裸机调试。

作者: beare    时间: 2008-7-24 16:20
' Q# R- a$ z% ]4 T: Z5 x" M
双千兆网卡芯片和8声道音频芯片

作者: beare    时间: 2008-7-24 16:20
  致铭黑钻P45主板集成PCI-E总线的Realtek RTL8111C双千兆网卡和Realtek ALC861音频芯片,提供7.1声道支持。
# _. _/ `2 Y' w" \4 Q2 Y2 Y

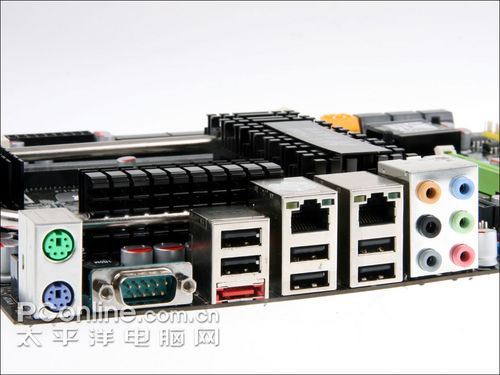

外部接口部分

作者: beare    时间: 2008-7-24 16:20
致铭黑钻P45主板提供了常用的外部接口,如COM口、e-SATA、双RJ45千兆网络接口、音频接口。

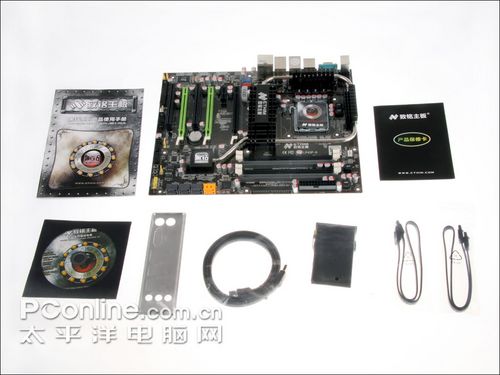

/ F+ u- O3 |  D3 o/ {  O# Y4 C附件一览

作者: beare    时间: 2008-7-24 16:21
评测平台及评测说明
评测平台
CPU
Intel Core 2Quad QX6850(LGA775、3.0G、8M、SmartCache L2 x 2)
. U8 Q6 x" Z4 X; W3 ^7 M% V
主板
致铭黑钻 P45
) y) x+ j) _6 A华硕 P35 & |" Z2 R4 w# K* ?7 P
内存
金士顿DDR3-1333 1G x 2; Z  |$ A! G  E1 E
硬盘
希捷 7200.10 SATA 500G
显卡
Radeon HD 4850 (625/1986Mhz)
软件平台
系统软件
  Windows VISTAUltimateSP1
: L7 R; x( b. H& O* m
驱动程序
  主板:Intel 9.0.0.1008( M7 J' H9 x8 a! y; T; d
  显卡:AMD Catalyst 8.6 For Vista
评测软件
  [, X* J, H: U% }, V! X
  • 3DMark06 Ver:110
  • 3DMark Vantage Ver:101
  • WinRAR 3.71
  • Super PI 1.4 Mod
  • Everest Ultimate Edition 4.50

作者: beare    时间: 2008-7-24 16:21
 P45芯片比P35芯片最大的改进最是加入了PCI-E 2.0规范的支持,因此我们加入了华硕的P35主板进行对比测试。选择的项目有3D理论性能测试、CPU理论性能测试和内存性能测试等。

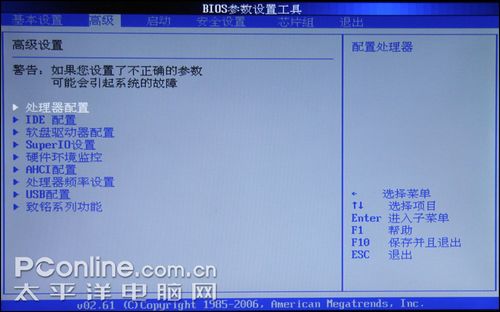

( s$ X/ O6 Q! Y; Z( X/ H简体中文版BIOS

作者: beare    时间: 2008-7-24 16:21
这款致铭黑钻P45主板还支持简体中文版的BIOS,大大方便了入门用户对BIOS进行设置。
8 @. B  V5 K0 |& ^& J( m6 h
7 F& r  k$ j& w8 b3 a. I. H' J( i0 h& G
5主板理论性能测试

作者: beare    时间: 2008-7-24 16:22

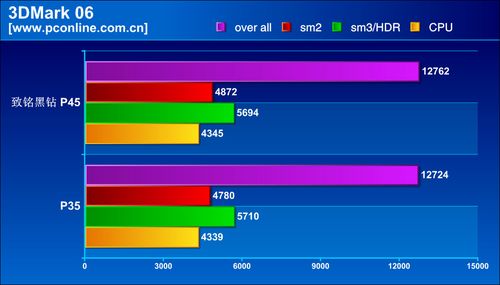

 3DMark系列是由Futuremark公司推出的一个3D理论测试工具,在显卡测试中被广泛使用,是一个比较权威的测试软件。3DMark06的标准评测包括两个HDR评测两个SM3.0图形评测。3Dmark06还首次使用了AGEIA公司的PhysX物理引擎,用CPU模拟物理引擎计算,这是3Dmark06的一个闪亮的特色。CPU评测的成绩被强制加入到总分里面去,Futuremark揭示了未来游戏发展的方向,CPU/GPU应该获得更好的平衡。

作者: beare    时间: 2008-7-24 16:22

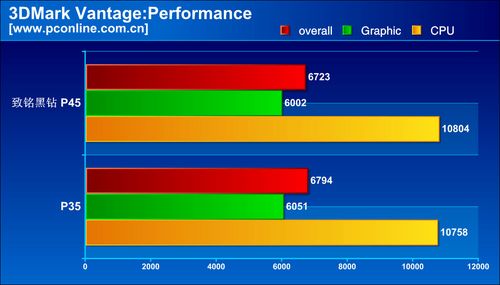

  3DMark Vantage在该系列的最新版本,它是一款完全针对DirectX 10开发的测试软件,因此只能运行在Windows Vista下。3DMark Vantage主要包括了Graphics Test和CPU Test两个测试部分,它们各自带有两个测试场景,其中Graphic Test包括Jane Nash、New Calico,主要针对显卡的3D图形渲染性能。而CPU Test就包括AI和Physics两个部分,分别测试处理器的AI运算和物理加速性能,在现在的游戏发展中,除了图形3D性能以外AI和物理运算都是游戏中极其重要的部分,在新的3DMark中对这四项目都进行了测试,无疑更能反映整个平台的游戏性能。

作者: beare    时间: 2008-7-24 16:22

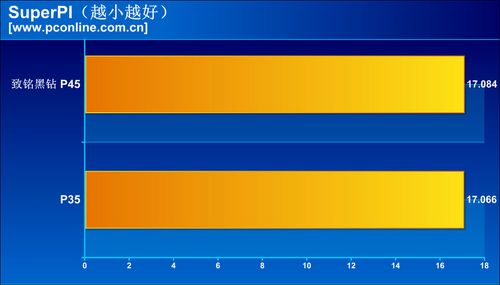

  SuperPI是由东京大学Kanada Lab.所制作的一款通过计算圆周率的来检测处理器性能的工具,在测试里面可以有效反映出CPU与内存的运算性能。在玩家群中,Super PI更是一个衡量CPU性能的标尺之一。

作者: beare    时间: 2008-7-24 16:22

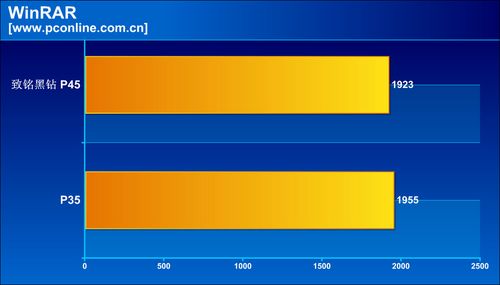

 WinRAR作为一款目前非常流行的压缩软件,评测的结果可以有效反映CPU与内存性能,我们采用了内置的测试工具进行测试。

作者: beare    时间: 2008-7-24 16:23

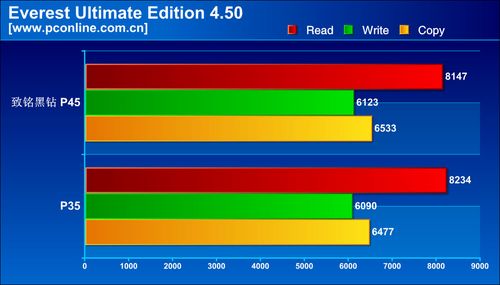

  Everest作为一个系统检测软件,其前身是Aida32,它可以详细的显示出PC每一个方面的信息。支持上千种(3400+)主板,支持上百种(360+)显卡,支持对各式各样的处理器的侦测。软件自带了多种烤机、测试工具,我们采用了其中的Memory Latency测试,测试结果直观显示出内存的读、写和复制性能。, |' }9 ?& E0 _% o# ^. l9 M
6 PConline评测室总结

$ R' |. ]3 w' W: C( z0 v* Z致铭黑钻P45主板

作者: beare    时间: 2008-7-24 16:23
  作为致铭的旗舰主板,黑钻P45做工用料出色,六相豪华供电,高品质全固态富士通电容,一体式热管散热,提供DDR2/DDR3内存的支持,还提供双千兆网卡,搭配最新的ICH10R南桥芯片更是提供磁盘阵列的支持。而侧卧式的SATA接口、中文版的BIOS也可看出致铭注重人性化方面的设计。
  性能上,虽然P45主板提供了最新的PCI-E 2.0支持,提供了更高的带宽,但由于目前的显卡还没把PCI-E 2.0的带宽充分利用,所以3D理论成绩与P35的PCI-E 1.0不相上下,相信只有以后的顶级显卡才能发挥PCI-E 2.0的优势。
  该主板将会在近期上市,相信价格会比较亲民,感兴趣的朋友要密切留意市场动态了。
