500元以下的风冷王———镰刀MUGEN2入手小记

vinger85 · 发表于 2009-8-16 20:27

本帖最后由 vinger85 于 2009-8-17 00:52 编辑

终于忍受不了南海3在i7平台上的龊劣表现，于是狠下心来入手重量级散热器。之前一直在变形金刚和木根2之间犹豫，但最终还是选择了品牌知名度更大的木根2。

405元，包括快递费。

闲话少说，上图先。

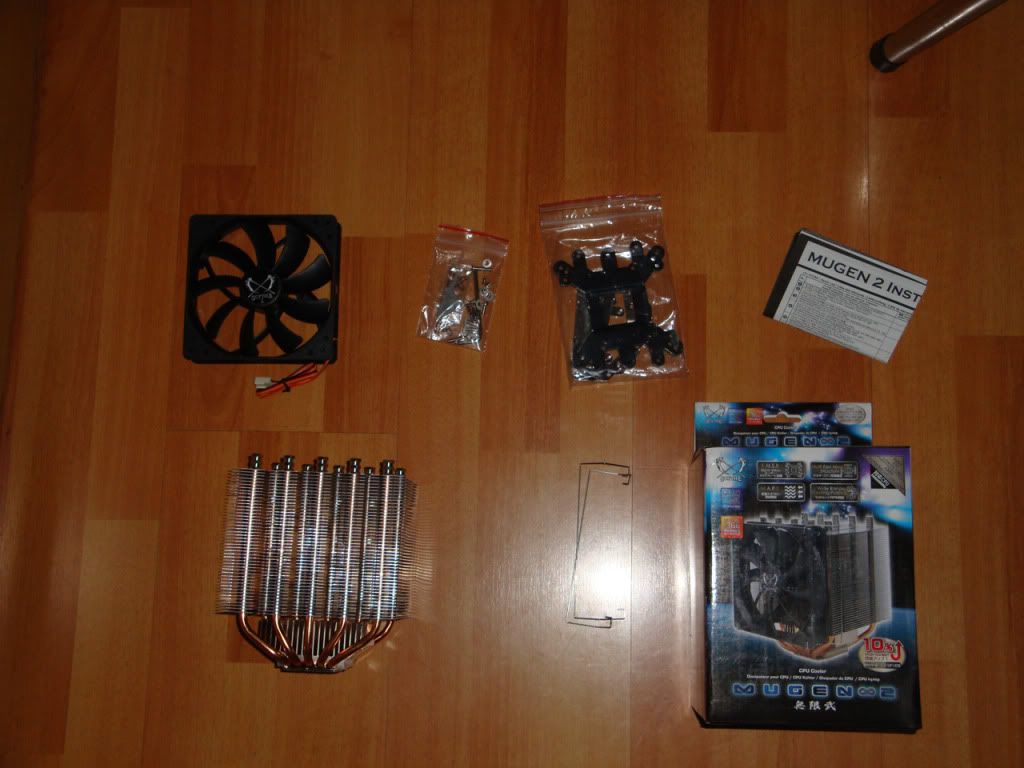

先来张开盒后的全家福，显得比较袖珍吧，其实是我拍照的角度不对………………

近距离的，5根热管和密密麻麻的散热片给人很踏实放心的感觉。

和南海3的对比，可以看出木根2要矮上一点。

换个角度。木根2俨然一个大胖子。

顶部对比。可以看到，木根2每一对热管所属的散热片是分开的，独立散热。可以理解成这个散热器是由5个单热管散热器合体而成的。而南海3则是一体化的。从散热片的工艺来开，木根2开始体现出优势了。

底部对比。工艺差距很大。一个是镜面抛光，另一个………………

稍微变一下角度。放一颗螺丝上去…………

开始安装。首先拆掉X58主板上自带的背板，换上木根的。由于附带有专用小螺丝刀，因此拆卸和安装都很容易。
从外型可以看出，这背板是多用的，已知支持478、754、939、AM2、1366。1156则未知。
顺带，这背板有一层较厚的绝缘海绵，既能防止短路，也能缓冲螺丝的压力，这样就不用担心主板PCB变形了。

然后给散热器装上合适的平台扣具。有3种：478平台，775/1366平台，AMD全系平台。
装上对应的扣具，再上好长螺丝就OK，很简单。
由于镜面底部，我的相机跑焦了……汗…………

这是安装好散热器之后的样子，这胖子…………

衔接处细节，从这图可以很清楚的看见背板的那层绝缘海绵的厚度。
所以，放心的把螺丝拧到最紧吧，至少我这PCB没变形。

最后用卡扣装上风扇就OK。
顺带一说，这风扇9扇叶，1400转，支持温控，但即便是满速，也基本没什么噪音。单独售价和猫头鹰P12差不多………………
至于南海3的风扇，就不说了…………当时买回来第二天就换成猫头鹰…………

装进机箱后的样子。900克，很汗………………

===========================================

最后是温度。

CPU：i7 920 OC 3.5G C0步进 1.21V

硅脂GX-03。

室温26度，截取进入系统桌面15分钟后的情况。

软件为everest最新版。

这是两天前测得南海3。风扇搭配的是猫头鹰P12，满速。

==============分割线================

木根2的。搭配原配风扇，满速。效果十分强大。CPU成功压制进40度以内。比南海3稍微开放的构造，成功小降QPI芯片1度。
当然，最大的好处是我把猫头鹰风扇解放出来了，重新用作机箱风扇，改善了风道。（之前用的南海3原配风扇做机箱风扇，减速线1300转，但由于那风扇只有7扇叶，风量比9扇叶的猫头鹰同转速小很多……）

顺带：出售南海3，带新扣具，200元………………

zzzkkk777 · 发表于 2009-8-16 21:03

看着那板子还是很悬啊

dt628 · 发表于 2009-8-16 21:09

现在这散热器都可以当凶器了，做个暗器杀人没任何问题。。。

vinger85 · 发表于 2009-8-16 21:19

2# zzzkkk777

还好了，8层PCB的，就是散热器没D版的拉风。

9个螺丝一个也不能少倒是真的。

shenhuanxin · 发表于 2009-8-16 21:24

风冷王。。。

sttn · 发表于 2009-8-16 23:06

本帖最后由 sttn 于 2009-8-16 23:08 编辑

别的没看到，看到lz的相机好像是佳能的g9

，应该不会跑焦lz你要加强技术阿

ryc · 发表于 2009-8-16 23:13

多少入的？

terasca · 发表于 2009-8-16 23:27

x58的原装背板为什么要拆掉阿直接上就可以了

可樂加冰 · 发表于 2009-8-16 23:28

效果不错，还是喜欢变形金刚

cpuz · 发表于 2009-8-17 00:12

风冷能够做到如此已经是目前技术的极致了

vinger85 · 发表于 2009-8-17 00:54

x58的原装背板为什么要拆掉阿直接上就可以了
terasca 发表于 2009-8-16 23:27

直接装的话，相当于还是在依靠原装背板在支撑。因为新背板很大一部分是悬空的。

但原版背板面积小很多。

背板面积越大，承受散热器的压力就越分散，主板也就不容易变形。

roger243 · 发表于 2009-8-17 01:05

温度不错啊～

roger243 · 发表于 2009-8-17 01:07

别的没看到，看到lz的相机好像是佳能的g9，应该不会跑焦lz你要加强技术阿
sttn 发表于 2009-8-16 23:06

DSC打头的图片，明显是SONY嘛～

godlike · 发表于 2009-8-17 05:33

500元以上的风冷王是？？

justplay · 发表于 2009-8-17 07:58

木根二，穿fin，热管不镀镍，巨大的体积，更看好焊接的变形金刚和新版u120e。

yikaix · 发表于 2009-8-17 08:35

太夸张了

ZHY · 发表于 2009-8-17 08:49

LZ麻烦PM个购买地址。

Fuyun · 发表于 2009-8-17 11:22

怎么没满载的对比？

yuqing1076 · 发表于 2009-8-17 12:38

体积好大，汗一个！

vinger85 · 发表于 2009-8-17 16:40

木根二，穿fin，热管不镀镍，巨大的体积，更看好焊接的变形金刚和新版u120e。
justplay 发表于 2009-8-17 07:58

呵呵，有前辈已经做过测试的，打磨U120E和变形金刚都败了。

木根虽然是穿FIN，但胜在热管与散热片的布局十分合理，即便单风扇也没有任何死角。

变形金刚主要是热管排列方式限制了性能，太密了些。当然，差距和木根2不大，也就1、2度的样子。
