Radeon HD 5870/5850综合情报(09.21更新）

yym

转贴自驱家
最近一段时间以来，有关AMD新一代DX11 Radeon HD 5000系列显卡特别是高端型号5870/5850的消息满天飞，我们也做了连续跟踪报道，但都很分散，今天就将已知的各种情报做一个系统性的汇总。
下边你就将陆续看到Radeon HD 5870/5850(还有5870 X2)的规格参数、核心架构、外部容貌、供电设计、核心近照、散热器、实际性能、温度、显示配置、Eyefinity技术等几乎所有方面，其中的配图我们重点展示新鲜出炉的，早已曝光的可参考我们之前的相关报道。
特别声明：以下图文资料均搜集自互联网，而非AMD官方公布，所以不保证百分之百的准确性，受限于NDA保密协议也不便予以证实，不过Radeon HD 5870/5850正式发布之时我们会在第一时间为您带来最终报道。
一、Radeon HD 5870/5850规格参数
Radeon HD 5870/5850的核心研发代号均为Cypress。它延续了AMD近年来的“Sweet Spot”策略，即不再一味追求庞大核心、极限性能，而是从主流市场着手，设计出一个面积不大但性能足以令人满意的小核心，然后在此基础上向两个方向发展：向上采用单卡双芯挑战更高性能，向下则继续精简核心以满足中低端用户。
Cyress Radeon HD 5870/5850向上走就是Hemlock Radeon HD 5870 X2，目前已有样卡，预计十月底推出；向下首先是Juniper Radeon HD 5770/5750，也会在十月底发布；然后还有更小的Redwood和Cedar，不过要等到明年第一季度。

Radeon HD 5870/5850的具体规格参数已经陆续浮现，且基本准备无误。
－ 制造工艺：40nm
－ 晶体管数量：21.5亿个
－ 核心面积：338平方毫米(最新数据为334平方毫米)
－ 流处理器：1600/1440个
－ 纹理单元：80/72个
－ 光栅化单元：32个
－ 核心频率：850/725MHz
－ 浮点性能：2.72/2.09GFlops(单精度)
－ 显存位宽：256-bit
－ 显存类型：GDDR5
－ 显存频率：1200/1000MHz(等效4.8/4.0GHz)
－ 显存带宽：153.6/128.0GBps
－ 待机功耗：27W
－ 满载功耗：188/170W
－ 最大分辨率：3×2560×1600(六屏输出需Eyefinity特别版)
－ API支持：DirectX 11、Shader Model 5.0、OpenGL 3.2
－ 通用计算：DirectX DirectCompute 11、OpenCL 1.0

二、Cypress核心架构
Cypress的核心架构被称为“TeraScale 2”，处理能力相比上代RV770翻了一番甚至还多，并有多处增强：指令集、流处理单元、SIMD布局、图形引擎、纹理单元、渲染后端、显示控制器等等。
Cypress拥有1600个之多的流处理器，是RV770的整整两倍，分成20组SIMD阵列，每组80个流处理器(和4个纹理单元)。
特别值得一提的是，为了容纳这1600个流处理器单元，设计师将它们分成了两部分，左右两个SIMD阵列群，拥有各自的Interpolator和Setup Engine，相互之间全局共享数据，并一起通过CrossBar连接分配和输出前端。这样的架构图很容易被认为Cypress是“双核心”，其实只不过是为了方便布局而做的更改。

Cypress的浮点计算能力达到了单精度2.7TFlops、双精度544GFlops，是NVIDIA Tesla C1060(GT200架构)的七倍之多，同时还提高了每时钟循环的指令数(IPC)。
和R600以来的架构一样，Cypress也是由四个流处理核心、一个特殊功能流处理核心、分支单元、通用目的寄存器等几个模块组成一个线程处理器(Thread Processor)，总共320个(1600/5)。

yym

纹理和显存方面，Cypress拥有更高的纹理带宽、更高的缓存带宽、翻番的二级缓存、新的DX11纹理特性。

GDDR5显存界面和流处理计算方面同样有所增强。

顺便说，AMD还重新设计了各向异性过滤(AF)算法，在任何角度都能提供几近完美的效果。

三、Radeon HD 5870更多外部图赏
Radeon HD 5870的散热器外部造型设计显得过于简单，加上首批谍照效果一般，所以看起来很不上相，但是事实上当你看到真正的显卡就会发现，其实完全没有那么惨不忍睹，朴素的外表如果贴上贴纸就会好很多了。
当然它确实很长，接近27厘米，和现在的Radeon HD 4870 X2差不多等长，而Radeon HD 5870 X2还要长一些，不过经过比较，Radeon HD 5870和大多数GeForce GTX 200在长度上都差不多，所以安装在机箱里应该问题不大。
显卡背部根据型号不同而异，比如2GB GDDR5版本(和5870 X2)就覆盖了散热板，1GB GDDR5版本则是空的。
另外AMD此番采用的GDDR5显存主要来自三星，毕竟第一家供应商奇梦达已经驾鹤西去。

四、Radeon HD 5870 PCB高清图赏
之前虽然看过内部清晰照片，但还是不够爽快，下边就来一些更震撼的让大家过过瘾，，横向分辨率均都在3000像素以上，而且包括正反两面。猛击放大吧。
特别注意一下右侧的VRM供电部分，设计相当豪华，经辨认有如下特点：
－ vGPU核心供电为四相数字式，可扩充为五相，电源芯片此前从未见过的Volterra VT1157SF。
－ vGPU核心供电的电感封装也是新型的。
－ 非核心供电为一相数字式，可扩充为两相，电源芯片还是Volterra VT1157SF。
－ GDDR5 vDD+vDDQ显存供电为1+1相数字式，电源芯片是高端显卡中常见的Volterra VT242WF。
－ 两个Volterra VT1165MF控制器，用于vGPU核心和非核心。
－ 两个六针PCI-E辅助供电接口，可增强为六针加八针。
－ 支持软改，可通过软件控制调整电压，不必冒着失去质保和损坏显卡的危险去硬改。

yym

顺便和前辈对比一下：

五、Radeon HD 5870 Eyefinity特别版更多图赏
普通版Radeon HD 5870配备两个DVI、一个HDMI和一个DisplayPort输出接口，最高分辨率只能达到3×2560×1600，Eyefinity特别版则搭载了六个mini-DisplayPort，可同时连接最多六台显示器，分辨率可高达3×2560×2×1600。
如果使用四块Radeon HD 5870，就可以最多连接24台显示器了，不管显卡、显示器还是数据线都相当壮观。

六、Radeon HD 5870 X2
新的单卡双芯旗舰产品代号Hemlock，正式型号Radeon HD 5870 X2。之前曾有消息说它会在第四季度推出，但事实上要近得多，Radeon HD 5870/5850发布一个月后就能看到它。
AMD目前已经完成了5870 X2的样品，并进行了内部展示。正面看很像是5870的加长版，背面则能看到两颗Cypress核心的底部电路和支架，而且俩核心靠得似乎更近了。
抱歉暂时不能公开更多照片。

七、Radeon HD 5800系列性能
这方面此前也披露过，不过不是很全面详细，下边就看看更完整的，分辨率、AA、AF、帧率等都全部列出。当然，数据还都是AMD官方的，仅供参考。
注意：Radeon HD 5870双卡、三卡交火的对比对象是GeForce GTX 295 SLI，也就是四颗GT200b核心，此前遗漏了关键的SLI。

Radeon HD 5870 VS GeForce GTX 295

Radeon HD 5850 VS GeForce GTX 285

Radeon HD 5870 CFX VS GeForce GTX 295 SLI

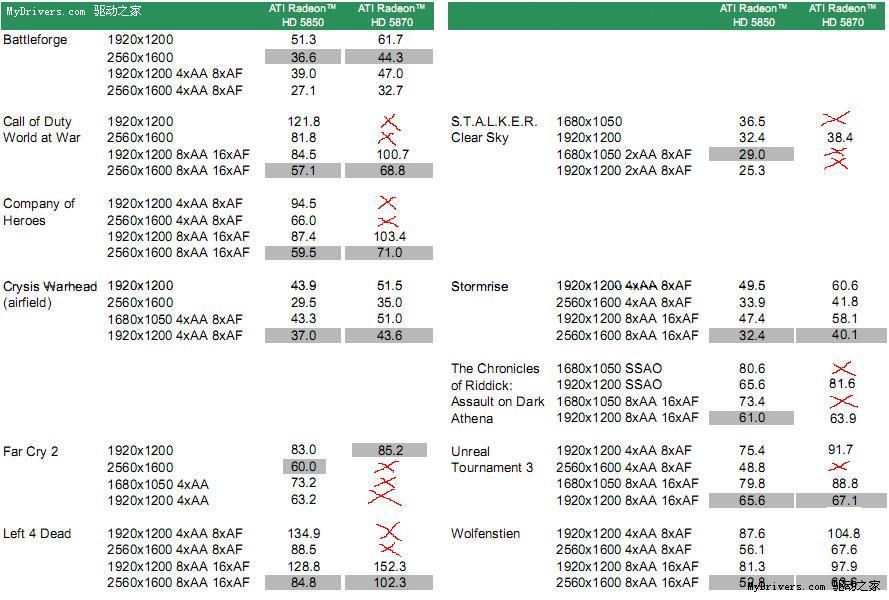

Radeon HD 5850 VSRadeon HD 5870(合成图)：看起来少了160个流处理器、8个纹理单元、核心/显存频率也降低的影响并不算大。

顺便附上一张《Crysis》。具体测试环境不详，但如果5870真有这么生猛，那无疑意味着这款“硬件杀手”游戏已经被彻底征服。

八、Radeon HD 5870核心温度
Radeon HD 5870的预设频率为850/1200MHz，目前的测试版驱动程序已经支持通过催化剂控制中心手动调节风扇转速。经测试，在不同风扇转速下的待机和满载温度依次如下：
待机20％：40℃
待机50％：32℃
待机100％：31℃
满载20％：91℃
满载30％：75℃
满载50％：58℃
满载100％：53℃
可以看出，50％转速是一个不错的平衡点，即使满载状态下也能将核心温度控制在60℃之内，待机时则只是略超过30℃；再加大转速效果就很不明显了，因此完全可以再慢一些，40％左右应该也能接受。

yym

九、显示输出配置
Cypress集成了一个六通道显示控制器，配置方案也非常灵活，DVI、HDMI、DisplayPort、VGA(需转接头)等等几乎可以随意选择，最多能同时输出六个DisplayPort，也就是Eyefinity特别版。

十、Eyefinity多显配置方案
有了强大而弹性的显示控制器以及ATI Eyefinity技术，Radeon HD 5870在连接多显示器的时候也很方便甚至随意，单卡的时候可以按需要排列最多六台不同规格的显示器，四卡并行则支持24台显示器组成一个宽广的显示墙。

Radeon HD 5850真身首次亮相

Radeon HD 5870以及Eyefinity特别版我们已经见过了很多次，不过低端版本Radeon HD 5850直到今天才显露真身。以下便是来自蓝宝的Radeon HD 5870 1GB和Radeon HD 5850 1GB：

除了贴纸不同，两款显卡从外观上看唯一的区别就是一长一短：5870强化了供电模块，因此PCB长度达到了10.5英寸(26.7厘米)，堪比4870 X2；而5850在规格略有精简后也更好地控制了体积，PCB长度和4800系列同为标准的9英寸(22.9厘米)。
规格方面均基于公版标准，相同的参数有40nm Cypress核心、黑色PCB、双插槽散热器、256-bit 1GB GDDR5显存(5870还有2GB版本)、支持CrossFireX和Eyefinity、DVI+DVI+HDMI+DisplayPort输出接口，不同的是5870拥有1600个流处理器和80个纹理单元，核心/显存频率850/4800MHz，而5850精简到1440个流处理器和72个纹理单元，核心/显存频率也降至750/4000MHz。
两款卡都会在下周正式发布后立即上市。


Radeon HD 5870 3DMark Vantage、8xAA性能披露

古老的3DMark2001 SE成绩显然不具备太大的参考价值，所以下边看看Radeon HD 5870在3DMark Vantage里的表现：

还是那颗Core i7-965 3.3GHz，还是默认的850/1200MHz频率，Radeon HD 5870这次得到了P15822分，其中GPU子项得分15853分。
此前AMD的Radeon HD 5870 3DMark Vantage官方成绩是X8171分，比GeForce GTX 285高出X2358分，幅度达41％，在17款游戏40种配置中领先幅度5-155％。

同时根据AMD的又一份官方性能图表，反锯齿设置从4xAA到8xAA，Radeon HD 5870的最低帧率损失不超过20％，而GeForce GTX 285最多可达50％。

还有一张Radeon HD 5850 VS GeForce GTX 285：

下边是XFX讯景的Radeon HD 5870，也是标准的公版样式，频率也没变，仅仅换了个贴纸。

狂飙

好生猛！

狂飙

Radeon HD 5870 CFX VS GeForce GTX 295 SLI的图贴错了~

永远的C大调

价格是个关键啊...

temp444

绝对的王者，君临天下！！

cccphyy

好文顶咯，就等923发布了，上市价格还是有点小贵看降价速度了，

lee8062

看看就好啊  一般希望越大，失望越大

kkrock

终于泪流满面

麦田守望者1983

很好的东西哦！不知道什么时候能降到1K内！

geneme

这卡好长啊 有多少机箱塞得下啊

nonolaw

这个要顶  不过感觉现在的东西性能和体型有一定的正比例关系吧

leorex

923发布？那也快了啊，期待

yulei4217

哎，，还是准备钱吧

soga

不知道我的DH6带得动不

jrivers

cf对比sli的图错了哦

axler

壮观啊，这么多显示器！

joe_dk

不错不错
